Стартер Chery Tiggo

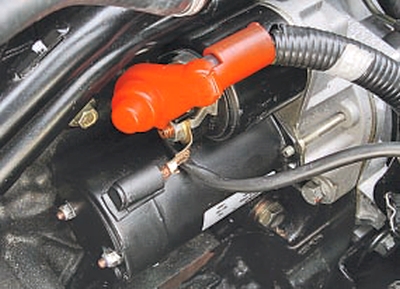

Стартер автомобиля Chery Tiggo представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с электромагнитным двухобмоточным тяговым реле. Крышки и корпус статора стянуты двумя болтами. В корпусе статора закреплены постоянные магниты.
Вращение от вала якоря электродвигателя передается шестерне привода через муфту свободного хода.
При повороте ключа в выключателе (замке) зажигания в положение «START» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле, в результате рычаг привода перемещается и шестерня стартера входит в зацепление с зубчатым ободом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается) и на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через муфту свободного хода проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, муфта свободного хода разблокируется и пробуксовывает, тем самым предохраняя стартер от высокой частоты вращения и повреждений.
Полезные советы.
Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации: – при пуске двигателя включайте стартер не более чем на 10–15 с и повторно – через 20–30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания или в системе зажигания; – после пуска двигателя немедленно выключите стартер, так как длительное вращение шестерни привода маховиком может привести к повреждению муфты свободного хода стартера; – не допускается передвигать автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.
