Снятие и установка облицовок багажника на Chery Tiggo

Облицовки багажника, отформованные из пластмассы, прикреплены к панелям кузова пружинными фиксаторами и винтами.
Вам потребуются: ключ «на 17», отвертки с плоским и крестообразным лезвием.

1. Откиньте крышку ниши домкрата.

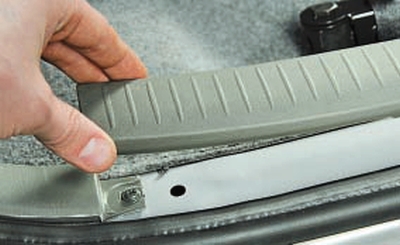

2. Снимите заднюю облицовку багажника, преодолевая сопротивление ее пружинных фиксаторов.

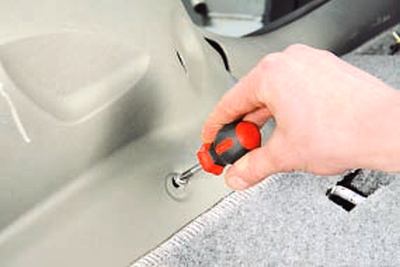

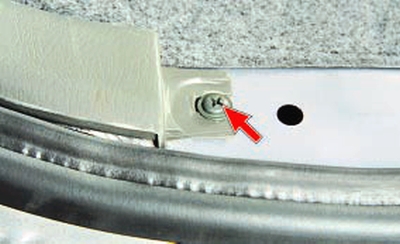

3. Выверните винт крепления левой нижней облицовки к панели задка…

4….и к основанию кузова.

5. Отсоедините нижнее крепление ремня безопасности заднего пассажира.

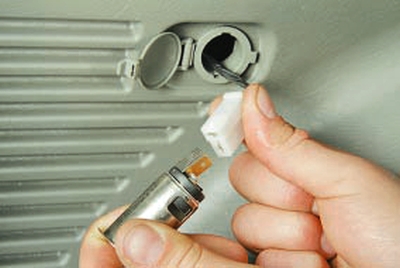

6. Извлеките из отверстия обивки розетку для дополнительных электроприборов и отсоедините от нее колодку жгутов проводов.

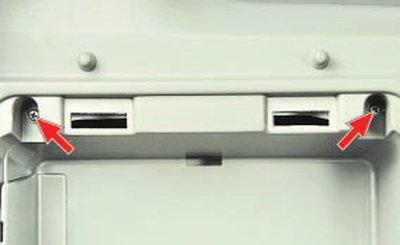

7. Выверните два винта крепления обивки к боковине кузова.

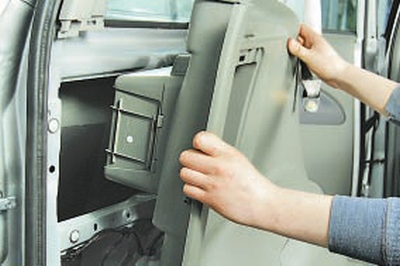

8. Отсоедините облицовку от панели боковины, преодолевая сопротивление фиксаторов ее крепления, и снимите облицовку.

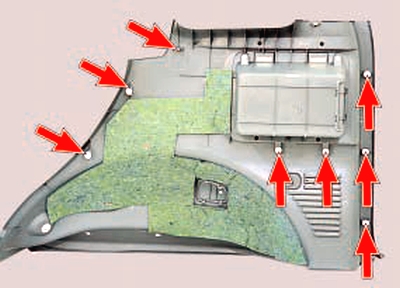

9. Осмотрите фиксаторы крепления облицовки. Поврежденные фиксаторы замените.
Примечание.
Правую нижнюю облицовку снимают аналогично.

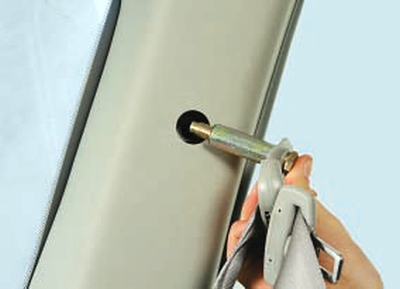

10. Для снятия левой верхней облицовки багажника отсоедините от кузова верхнее крепление ремня безопасности заднего пассажира.

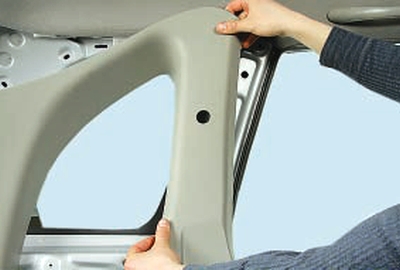

11. Потяните на себя нижний край облицовки и снимите ее, преодолевая сопротивление фиксаторов ее крепления.

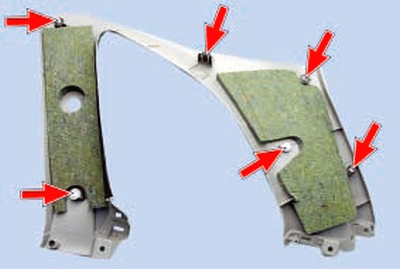

12. Осмотрите фиксаторы крепления облицовки. Поврежденные фиксаторы замените.
Примечание.
Правую верхнюю облицовку снимают аналогично.
13. Установите обивки багажника и все снятые детали в порядке, обратном снятию.
