ТО, выполняемое каждые 100 000 км или периодичностью в 48 месяцев Toyota RAV4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструмент:

  • Набор гаечных ключей
  • Вороток под торцевую насадку
  • Насадки на вороток
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Лейка
  • Ареометр
  • Линейка
  • Манометр для проверки давления в шинах
  • Компрессор
  • Балонный ключ
  • Прибор для измерения остаточной толщины тормозных колодок
  • Шприц
  • Шланг-удлинитель
  • Щуп для измерения теплового зазора клапанов

Детали и расходники:

  • Моторное масло
  • Фильтровальный элемент масляного фильтра
  • Охлаждающая жидкость
  • Тормозная жидкость
  • Трансмиссионное масло
  • Фильтровальный элемент масляного фильтра для АКПП
  • Жидкость для стеклоомывателя
  • Жидкость для усилителя рулевого управления
  • Щетки стеклоочистителей
  • Дистиллированная вода
  • Ремни привода
  • Ветошь
  • Воздушный фильтр
  • Салонный фильтр
  • Защитные чехлы ШРУСов
  • Топливный фильтр
  • Адсорбер
  • Высоковольтные провода системы зажигания
  • Свечи зажигания
  • Фильтровальный элемент масляного фильтра для АКПП
  • Клапан вентиляции картера (PCV)

Примечания:

Каждые 48 месяцев или через 100000 км пробега проводите проверку систем автомобиля по списку и детальному описании, приведенном ниже, для обеспечения исправного технического состояния автомобиля.

1. Замените масло в двигателе и фильтр, как описано в этой статье.

2. Слейте охлаждающую жидкость, промойте систему охлаждения и залейте свежую охлаждающую жидкость, как описано в этой статье.

3. Замените тормозную жидкость, не забыв прокачать тормозную систему для удаления воздуха из магистралей.

4. Замените масло и фильтр в автоматической коробке передач.

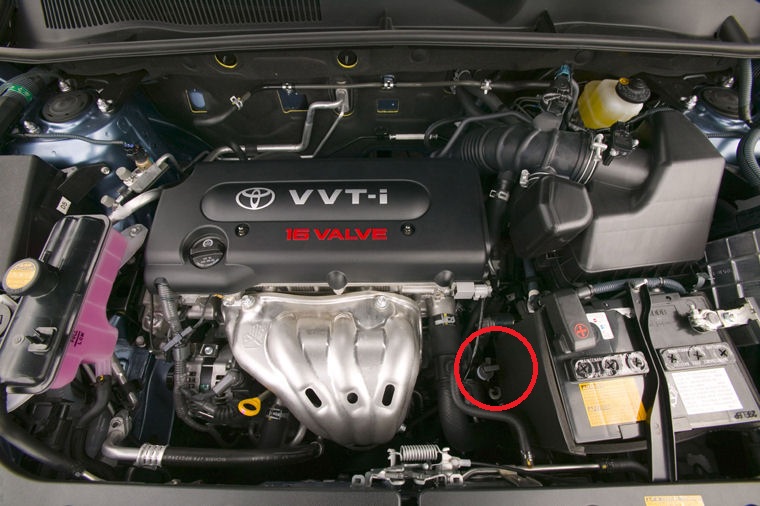

Месторасположение масляного щупа автоматической коробки передач Toyota RAV4

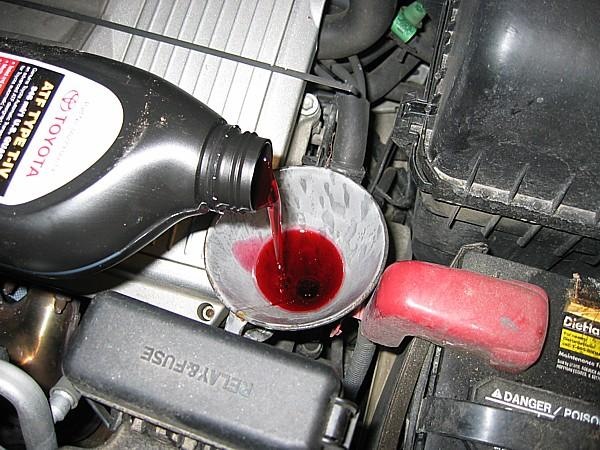

Заливка трансмиссионного масла в автоматическую коробку передач Toyota RAV4

5. Проверьте наличие жидкости в бачке стеклоомывателя, как описано здесь.

6. Проверьте уровень жидкости в усилителе рулевого управления, как описано в этой статье.

7. Проверьте состояние шин и давление воздуха в них, как описано здесь.

8. Проверьте состояние аккумуляторной батареи: степень окисления выводных штырей, индикатор заряда батареи и отсутствие повреждений.

Окисление выводного штыря аккумуляторной батареи Toyota RAV4

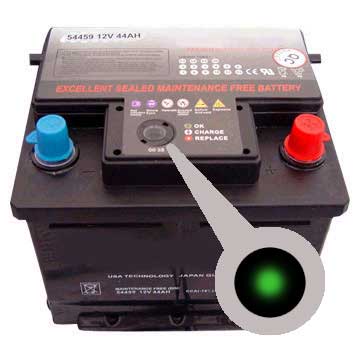

Индикатор заряда аккумуляторной батареи Toyota RAV4

9. На полноприводных автомобилях подтяните соединения карданного вала.

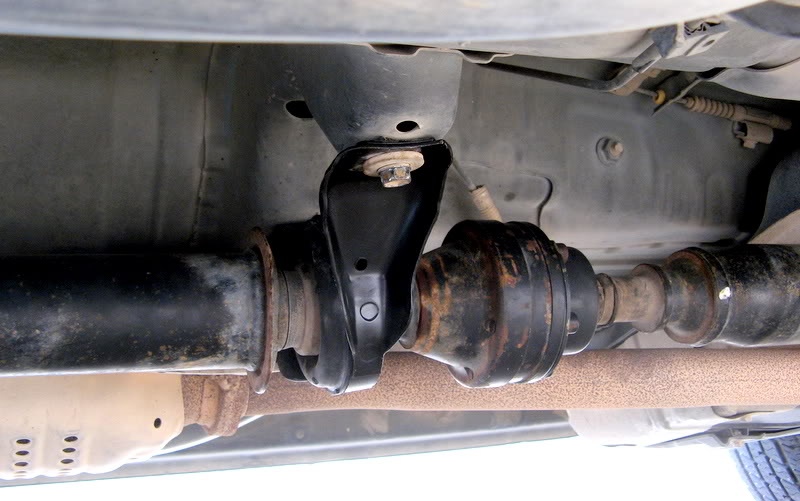

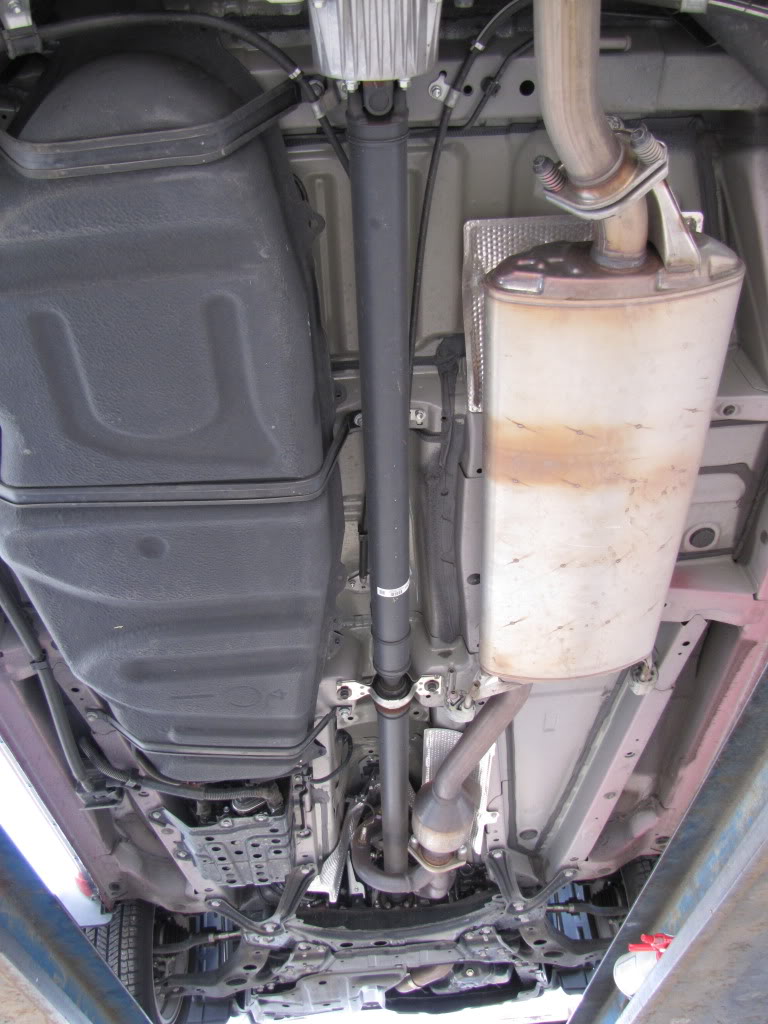

Соединения карданного вала Toyota RAV4

10. Проверьте и при необходимости замените щетки стеклоочистителей. Как отвинтить дворники – описано в этой статье.

11. Проверьте свободный ход педали сцепления с помощью линейки и гаечного ключа. Затем проверьте высоту установки педали.

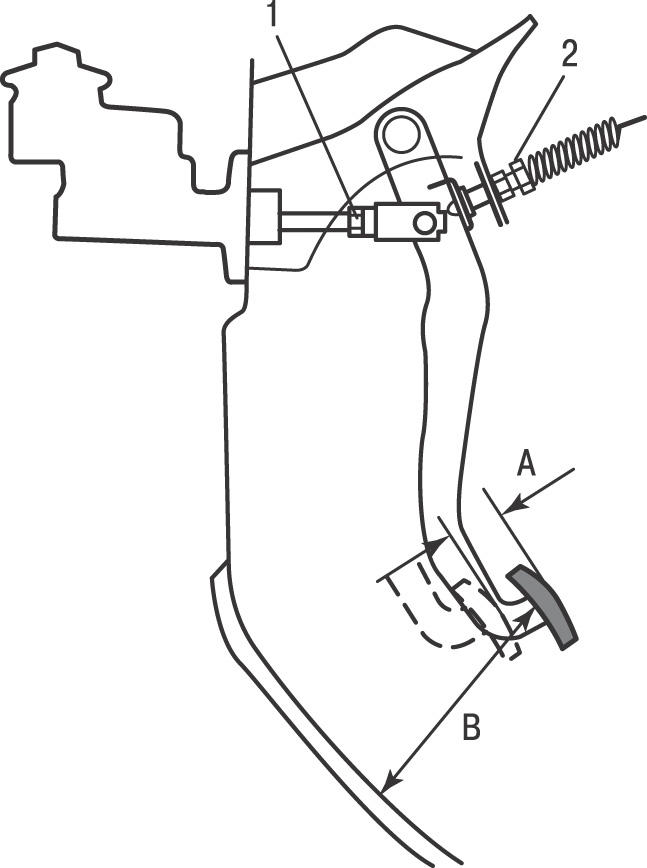

Размещение гаек для регулирования свободного хода и положения педали сцепления Toyota RAV4

Регулировка свободного хода и высоты установки педали сцепления:

1 - контргайка регулировки свободного хода;

- болт регулировки высоты установки педали;

А - свободный ход;

В - высота педали сцепления.

12. Проверьте уровень электролита в аккумуляторной батарее, если конструкция батареи это позволяет. Если понадобится, долейте дистиллированную воду. Порядок описанных действий посмотрите в этой статье.

13. Проверьте состояние приводных ремней: ремня привода генератора, водяного насоса и т.п., а также ремня привода газораспределительного механизма.

Ремень привода оборудования двигателя Toyota RAV4

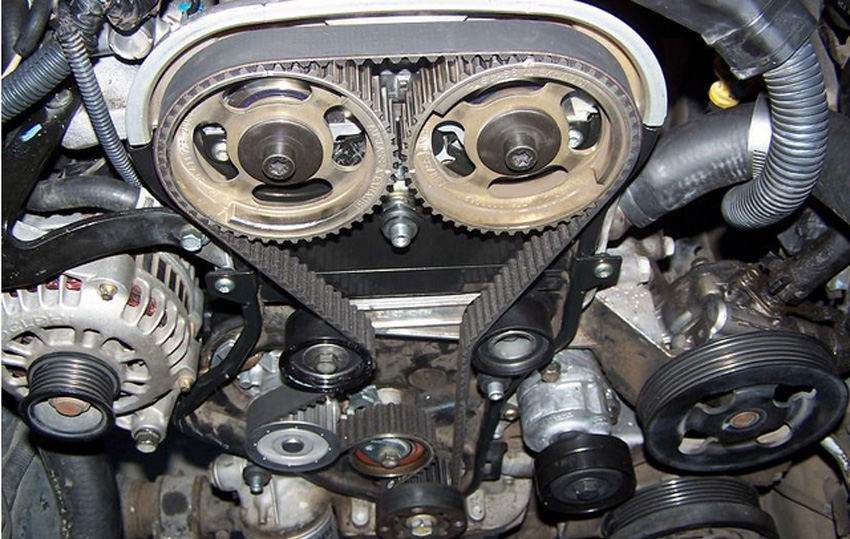

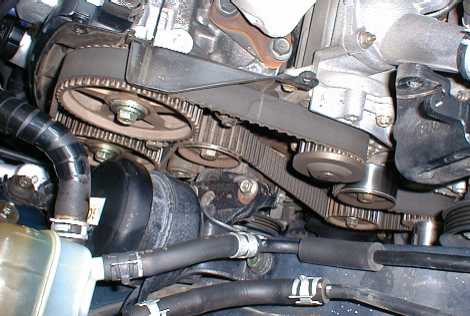

Ремень привода газораспределительного механизма Toyota RAV4

14. Проверьте шланги на отсутствие повреждений. При необходимости замените.

Поврежденный шланг системы охлаждения Toyota RAV4

15. Проверьте уровень и плотность охлаждающей жидкости с помощью ареометра.

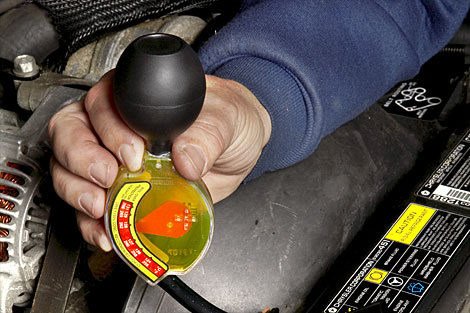

Проверка плотности охлаждающей жидкости с помощью ареометра в Toyota RAV4

16. Проверьте остаточную высоту рисунка протектора и картину его износа на всех шинах, включая смонтированную на запасном колесе. Проверьте и при необходимости доведите до нормы давление воздуха в шинах, как описано в этой статье.

17. Проверьте состояние ремней безопасности: надежность крепления, отсутствие повреждений лямки, работу запирающего устройства, инерционной катушки и отсутствие надрезов и повреждений ремня.

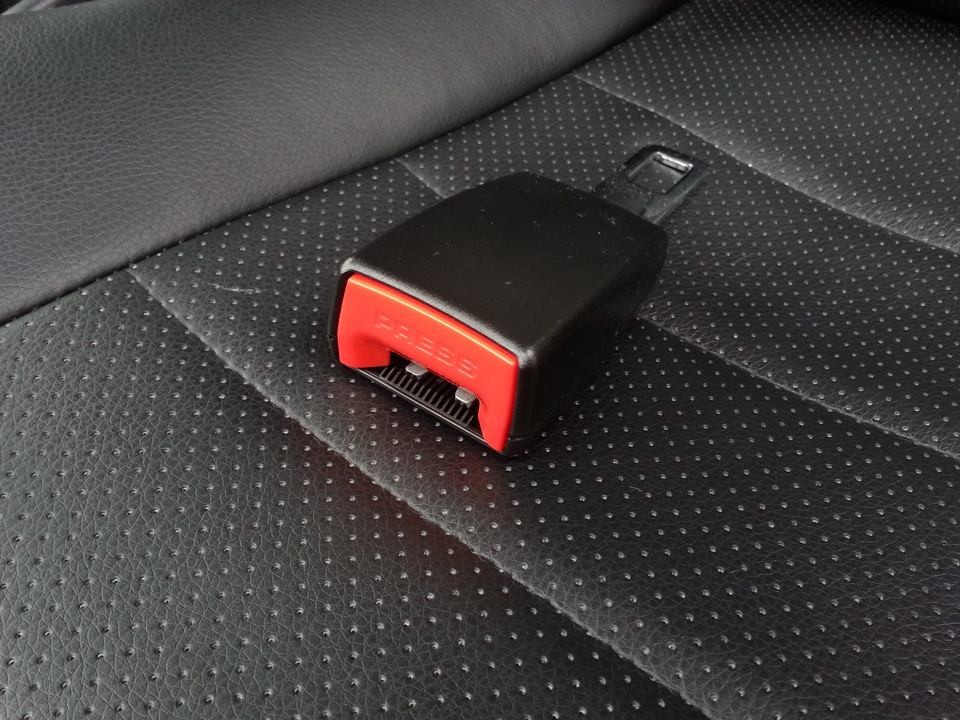

Запирающее устройство ремня безопасности Toyota RAV4

Проверка инерционной катушки ремня безопасности Toyota RAV4

18. Проверьте толщину передних и задних накладок тормозных колодок с помощью специального прибора. Если хотите точно знать толщину тормозных колодок (или знаете, что нужно будет их заменить) – снимите тормозный суппорт и тогда проведите точные измерения и/или замену тормозных накладок, как описано здесь.

19. Проверьте соответствие уровня тормозной жидкости фактическому износу накладок тормозных колодок.

20. Проверьте тормозную систему на герметичность и наличие повреждений.

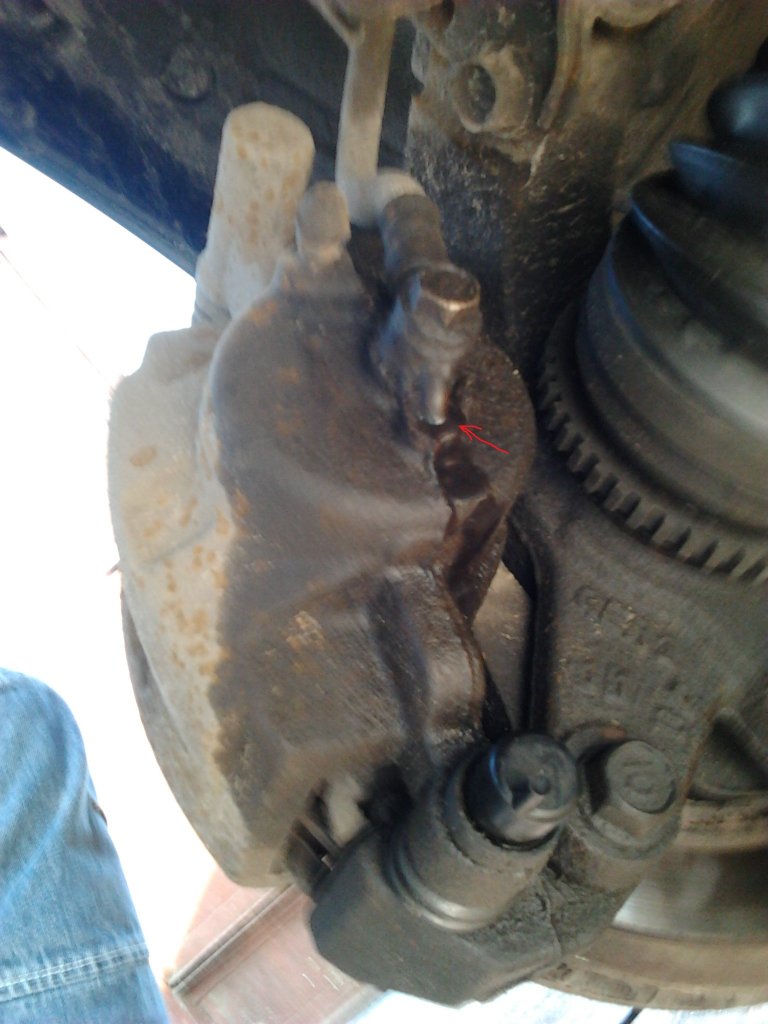

Негерметичность тормозной системы возле суппорта Toyota RAV4

21. Замените воздушный фильтр, как описано в этой статье.

22. Проверьте топливную систему на герметичность и наличие повреждений. Неисправные детали замените.

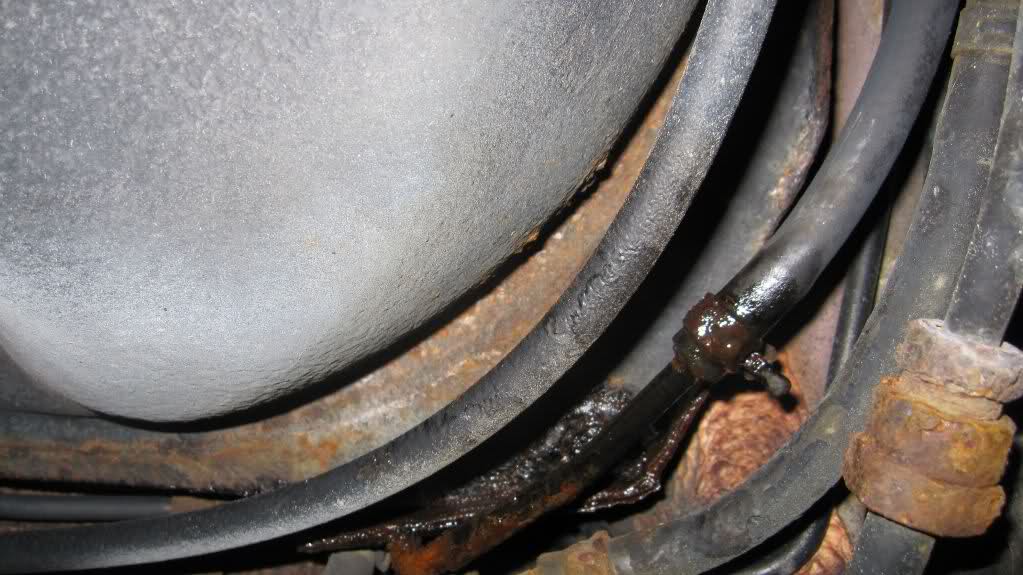

Негерметичность топливных трубопроводов возле бака Toyota RAV4

23. Замените масло в механической коробке передач, после чего проверьте уровень масла с помощью маслоизмерительного щупа.

Размещение маслоизмерительного щупа коробки передач Toyota RAV4

24. Замените масло в раздаточной коробке. Для этого, снимите сливную пробку и слейте отработанное масло; затем отвинтите наливную пробку и прокладку наливной горловины и с помощью шприца с шлангом-удлинителем наполните картер раздаточной коробки до уровня наливного отверстия. Желательно добавлять масло класса GL-5 80W-90 или 75W-90.

Масло для раздаточной коробки передач Toyota RAV4

25. Проверьте состояние подвески и рулевого управления, обратившись в сервисный центр на диагностический стенд к специалистам.

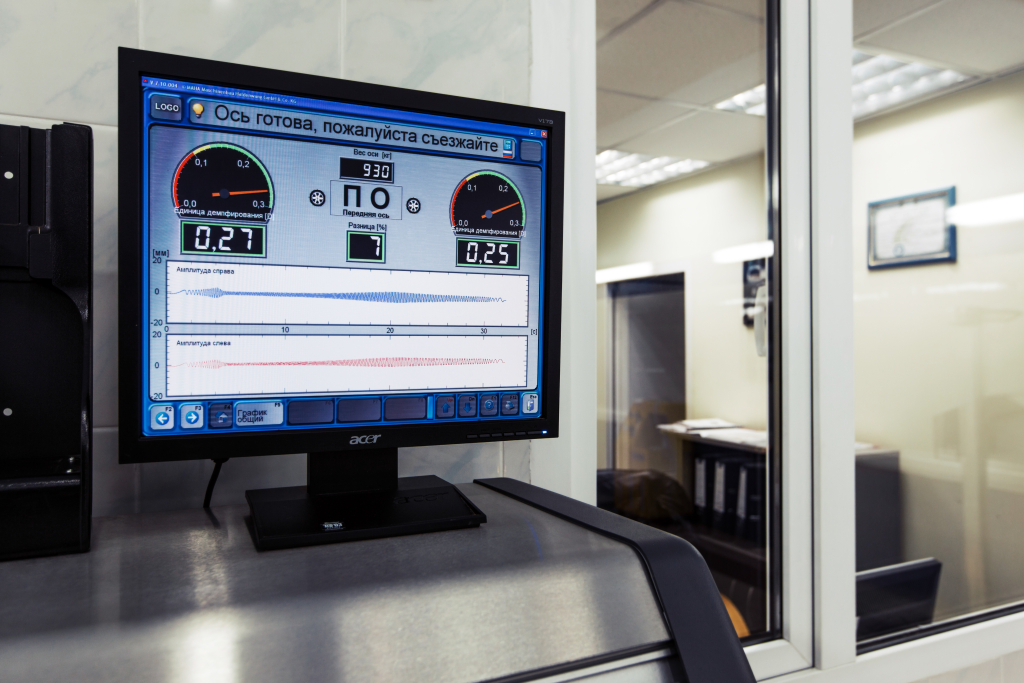

Рабочее окно стенда для проверки тормозной системы и подвески Toyota RAV4

26. Проверьте на отсутствие повреждений защитные чехлы шарниров равных угловых скоростей.

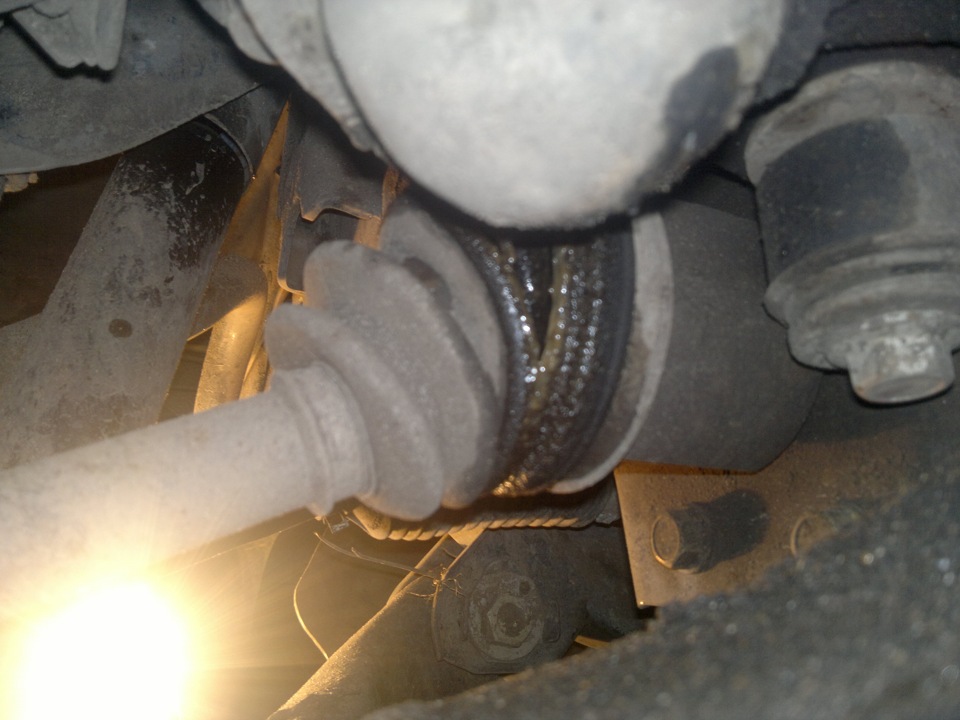

Поврежденный защитный чехол шарнира равных угловых скоростей Toyota RAV4

27. Замените масло в задней главной передаче на полноприводных автомобилях. Для этого, отвинтите сливную пробку (снизу картера) и слейте оьработанное масло. Затем отвинтите заливную пробку (на фото) и наполните картер главной передачи до уровня нижней кромки резьбового отверстия заливной пробки.

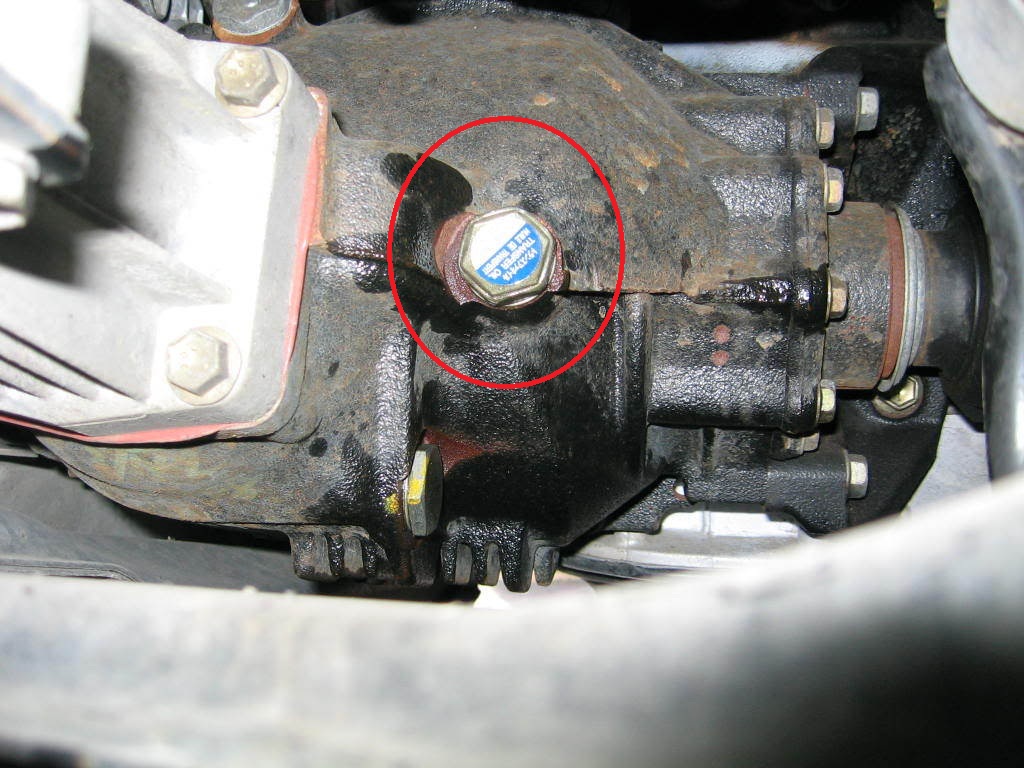

Маслозаливная пробка картера задней главной передачи Toyota RAV4

28. Замените фильтр вентиляции салона, как описано в этой статье.

29. Замените топливный фильтр, как описано здесь.

30. Замените свечи зажигания в последовательности, описанной в этой статье.

31. Проверьте состояние и при необходимости замените высоковольтные провода свечей зажигания.

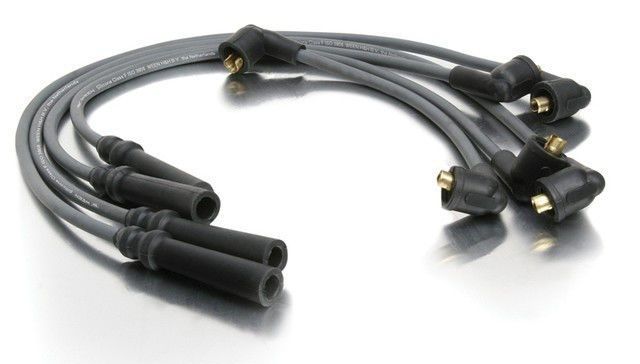

Высоковольтные провода системы зажигания Toyota RAV4

32. Проверьте систему регенерации паров топлива и замените в случае необходимости адсорбер, как описано в этой статье

33. Проверьте систему выпуска на надежность крепления, на герметичность и наличие повреждений.

Система выпуска отработавших газов Toyota RAV4

34. Проверьте состояние и при необходимости замените клапан вентиляции картера (PCV).

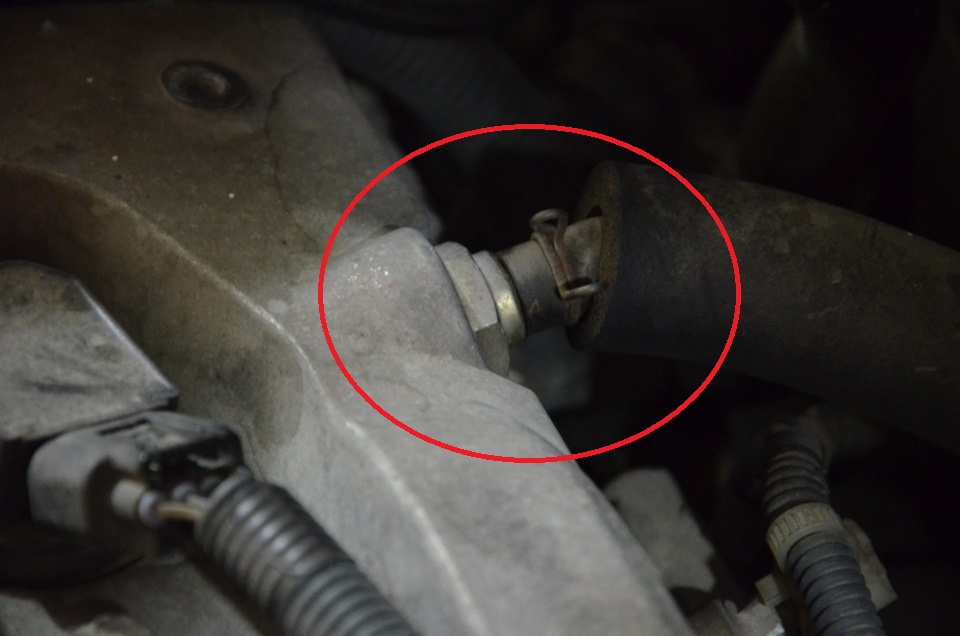

Размещение клапана вентиляции картера Toyota RAV4

35. Проверьте и при необходимости отрегулируйте зазоры в приводе клапанов, как описано в последнем пункте этой статьи
