Установка поршня первого цилиндра в положение ВМТ такта сжатия Toyota RAV4

Инструмент:

  • Домкрат
  • Балонный ключ
  • Вороток под торцевую насадку
  • Удлинитель под торцевую насадку на вороток
  • Насадка на вороток на 10 мм
  • Насадка на вороток на 12 мм
  • Насадка на вороток на 14 мм
  • Насадка на вороток на 17 мм
  • Отвертка плоская средняя

Примечания:

Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при прооведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по меткам на звездочке распределительного вала выпускных клапанов и на механизме системы изменения фаз газораспределения (WT-i) (при установке по меткам на шкиве коленчатого вала в этом положении может находиться поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на шкиве коленчатого вала. Если метки на шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в положение ВМТ). В этом случае необходимо снять цепь (ремень) привода газораспределительного механизма и повернуть коленчатый вал до совпадения меток.

1. Сперва нужно поддомкратить правую переднюю сторону (точка поддомкрачивания указана на фото) Toyota RAV4 и снимите правое переднее колесо с помощью балонного ключа.

Точка установки домкрата в Toyota RAV4

2. Снимите правый боковой брызговик двигателя, как описано в этой статье.

3. Снимите декоративный кожух двигателя, как описано здесь.

4. Снимите крышку головки блока цилиндров, как описано в этой статье

5. Проверните коленчатый вал двигателя с помощью ключа за болт крепления шкива до совпадения метки (канавки) на шкиве коленчатого вала с меткой на приливе крышки цепи привода газораспределительного механизма.

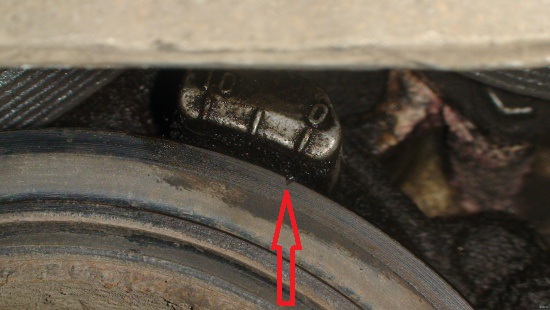

Метка на шкиве коленчатого вала в Toyota RAV4

6. Проверьте совпадение меток на звездочке распределительного вала выпускных клапанов и на механизме системы изменения фаз газораспределения (WT-i) с метками (стрелками) на крышках подшипников распределительных валов. Если межи не совпадают, проверните коленчатый вал на один оборот.

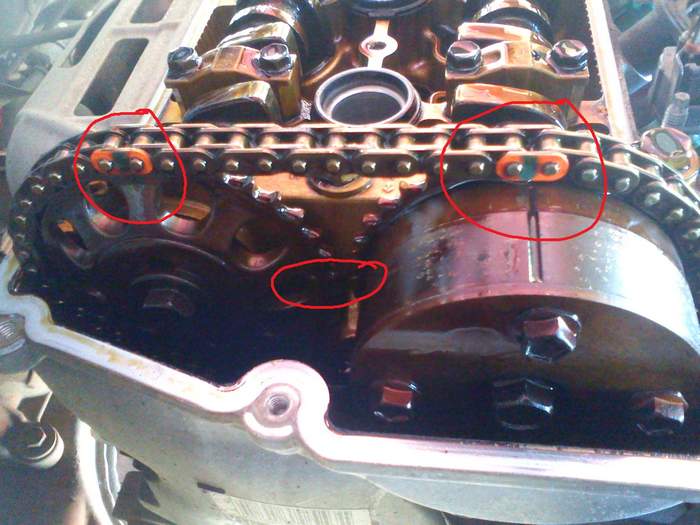

Совпадение меток фаз газораспределения в Toyota RAV4

В статье не хватает:

  • Фото инструмента

Источник: Инструкция (руководство) по ремонту и эксплуатации Toyota RAV4 с 2005г. PDF.
