Замена топливного фильтра и адсорбера паров топлива Toyota RAV4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка плоская средняя
  • Набор пластиковых монтажек
  • Ножовка по металлу
  • Щетка
  • Вороток под торцевую насадку
  • Насадка на вороток 8 мм
  • Отвертка крестовая средняя
  • Щипцы для съемки хомутов
  • Нож канцелярский
  • Электрофен технический

Детали и расходники:

  • Бензин
  • Ветошь
  • Салфетки сухие
  • Уплотнительное кольцо (к.н. 77169-52010)
  • Сетка грубой очистки топлива Masuma MPU-023
  • Резинка в обратной линии (к.н. 90301-11025)
  • Резинка в насосе на выходе (к.н. 90301-08020)
  • Резинка 1 на регулятор давления (к.н. 90301-15024)
  • Резинка 2 на регулятор давления (к.н. 90301-04013)
  • Шайба фиксирующая направляющих адсорбера (к.н. 77289-52110)
  • Топливный фильтр Toyota(к.н. 77024-42061) или аналог JS Asakashi FS21005

Нижняя сторона топливного фильтра бензонасоса Toyota RAV4

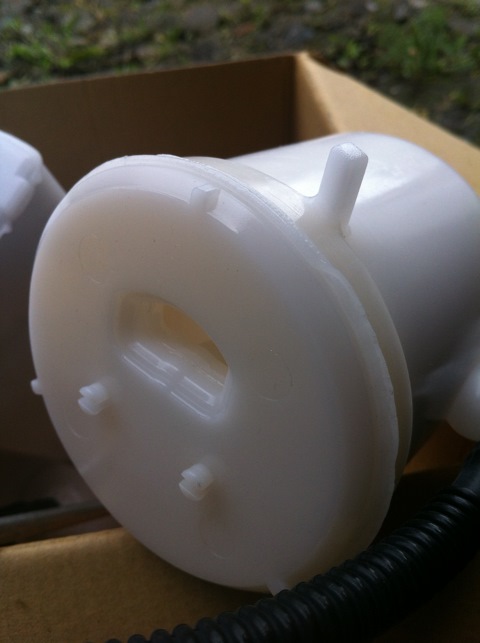

Топливный фильтр бензонасоса Toyota RAV4

1. Для сброса давления в системе отсоедините колодку проводов от топливного модуля, прижав сбоку отверткой зажим и потянув на себя; заведите мотор, через пару секунд он заглохнет – теперь можно работать.

2. Закисшие резиновые шланги продувки адсорбера стяните пластиковой лопаткой, что бы не поцарапать штуцера, ослабив и сдвинув в сторону хомуты. Отверткой разожмите концы фиксирующей скобы на топливной трубке, снимите ее, а затем и саму трубку. Патрубок подачи паров топлива в адсорбер крепится на быстро разъемное соединение. Надавив на два фиксатора, оно должно выводиться из зацепления.

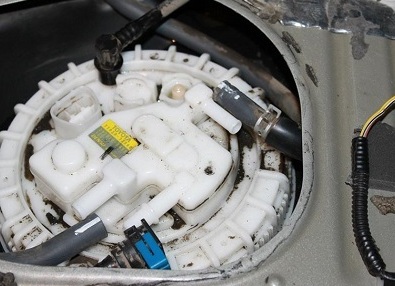

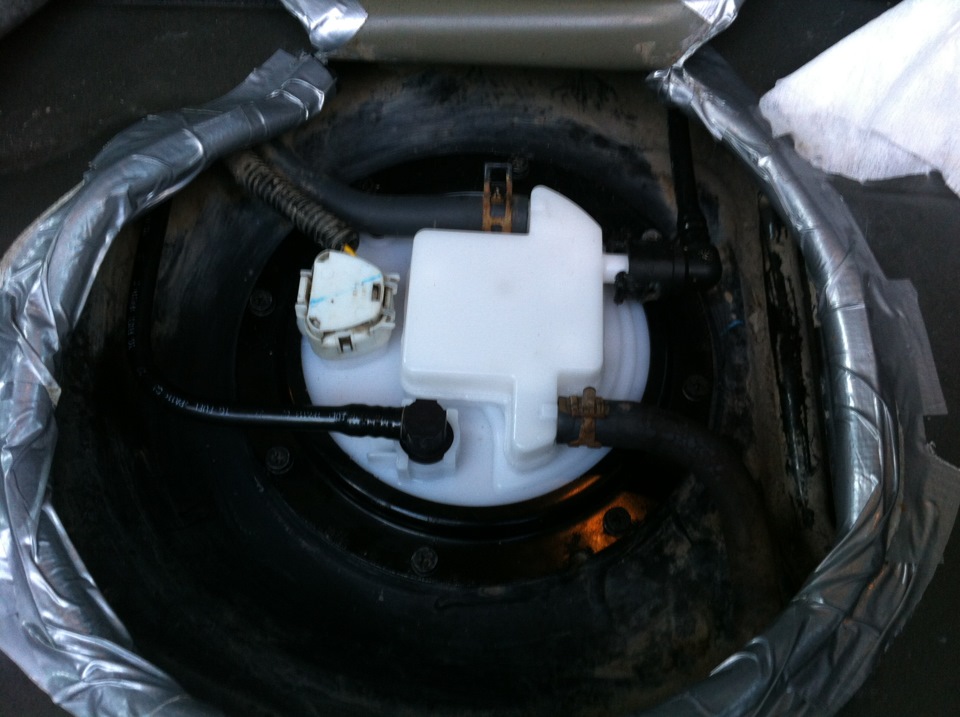

Отсоединение шлангов топливного модуля Toyota RAV4

Примечание:

С годами пластик может потерять свою прочность и при максимальном сжатии фиксаторов стопора не приподнимутся и на половину. Тогда отпилите ножовкой по металлу штуцер, оставив максимально возможный конец внутри разъема.

3. Очистите с помощью ветоши с щеткой зону работы, промойте шланги в бензине и замотайте их салфетками, что бы в них, а потом и в бак не попала пыль. Уберите шланги под люк, что бы не мешали работать.

4. С помощью воротка с насадкой на 8 мм страгивайте 8 болтов, крепящих прижимной фланец. Далее выкрутите крестовой отверткой, предварительно промыв крестовые отверстия от засора бензином. Снимите фланец и, не спеша, достаньте топливный модуль: сначала выйдет адсорбер, потом под углом стакан. Снимите со стакана шланг, и оставьте на краю отверстия.

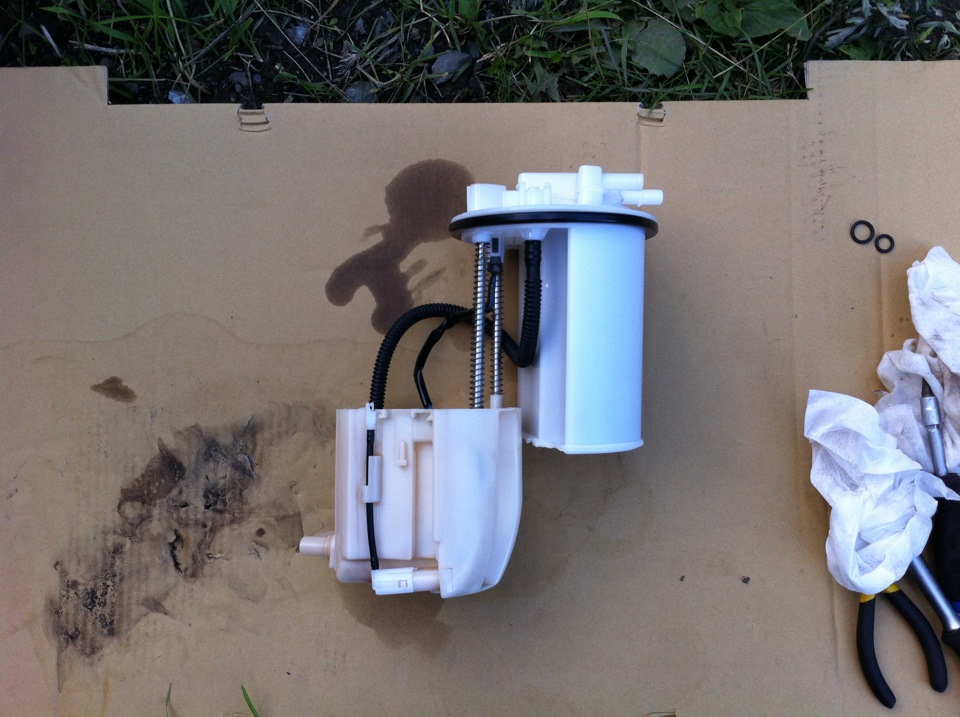

Извлечение адсорбера со стаканом из бензобака Toyota RAV4

5. Стакан трется о металлическую поверхность бака. Поэтому под ним образуются отложения, которые протрите ветошью при извлечении топливного модуля.

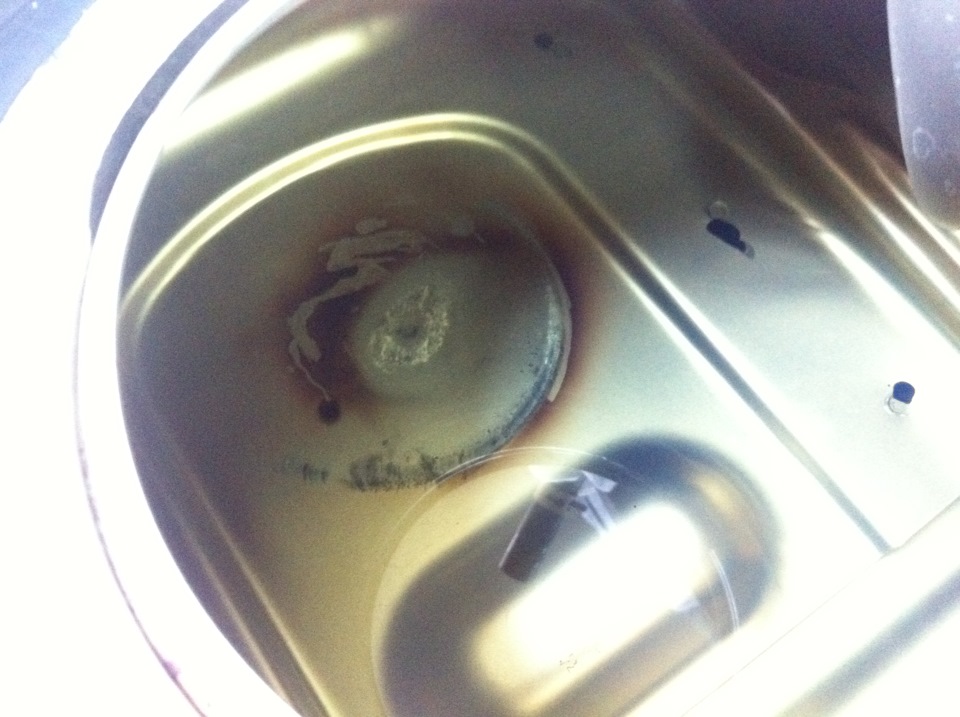

Отложения под стаканом топливного модуля Toyota RAV4

6. Теперь начинайте разборку модуля. Снимите стопорные шайбы на направляющих щипцами для съемки хомутов. Отсоедините жгут проводов от насоса к адсорберу. Выведите направляющие адсорбера из отверстий фильтра. Отсоедините прижимную планку на двух защелках и достаньте фильтр с насосом и сеткой из стакана. Снимите сетку грубой очистки с насоса и регулятор давления, разжав пять тугих защелок при помощи отвертки. Отсоедините трубки фильтра грубой очистки от стакана. Потом извлеките из корпуса фильтра топливный насос руками, а регулятор давления, аккуратно поддевая отверткой. Обратите внимание на характер отложенией на сетке фильтра грубой очистки (на третьем фото).

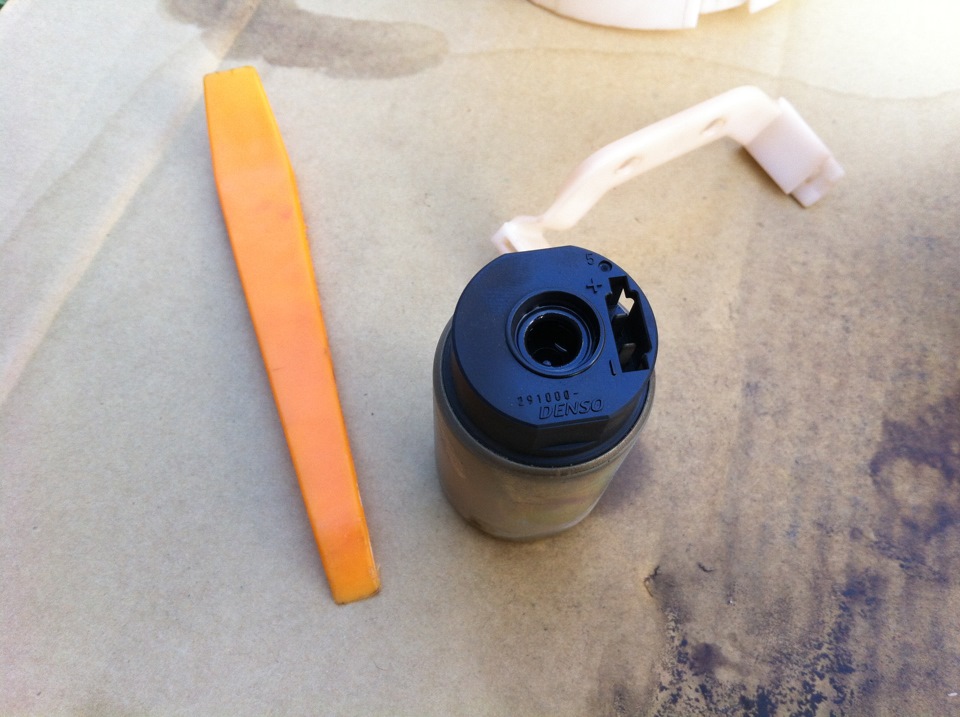

Топливный насос Toyota RAV4

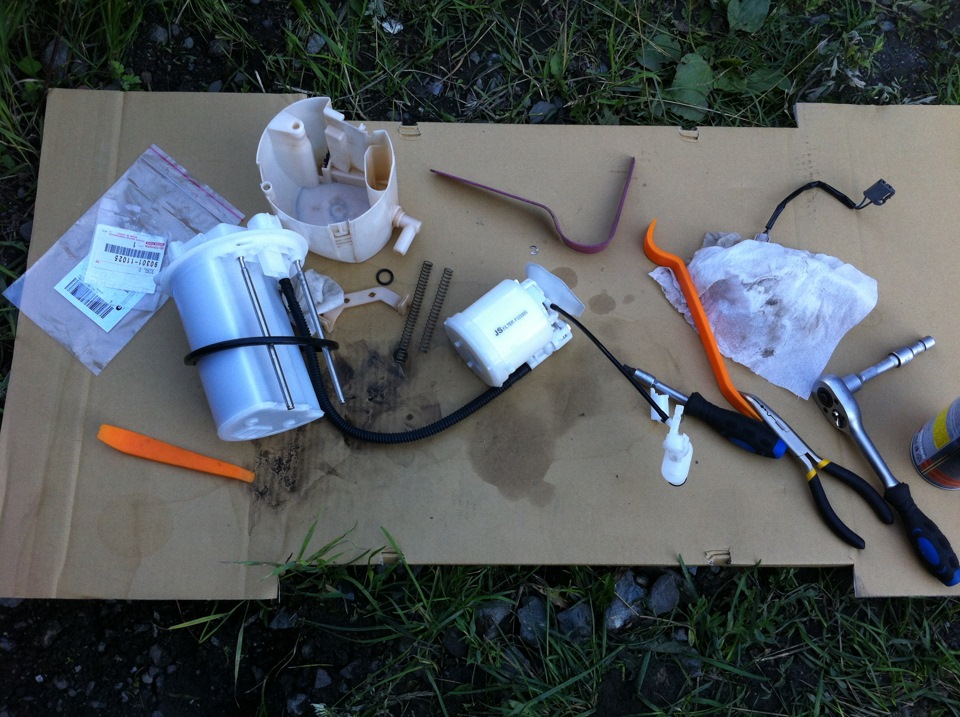

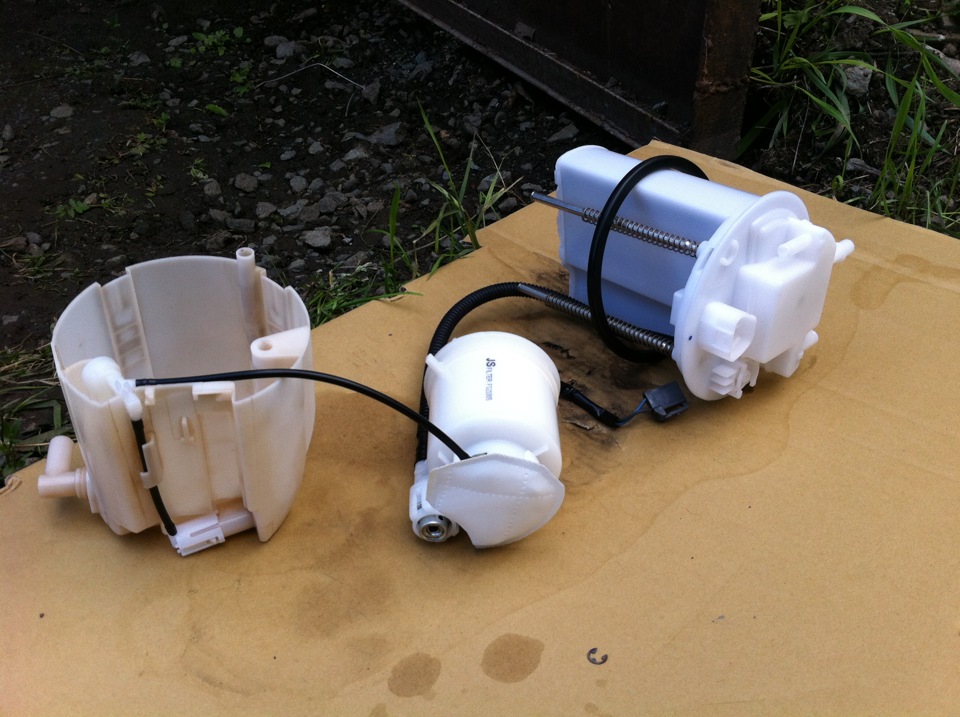

Детали топливного модуля Toyota RAV4

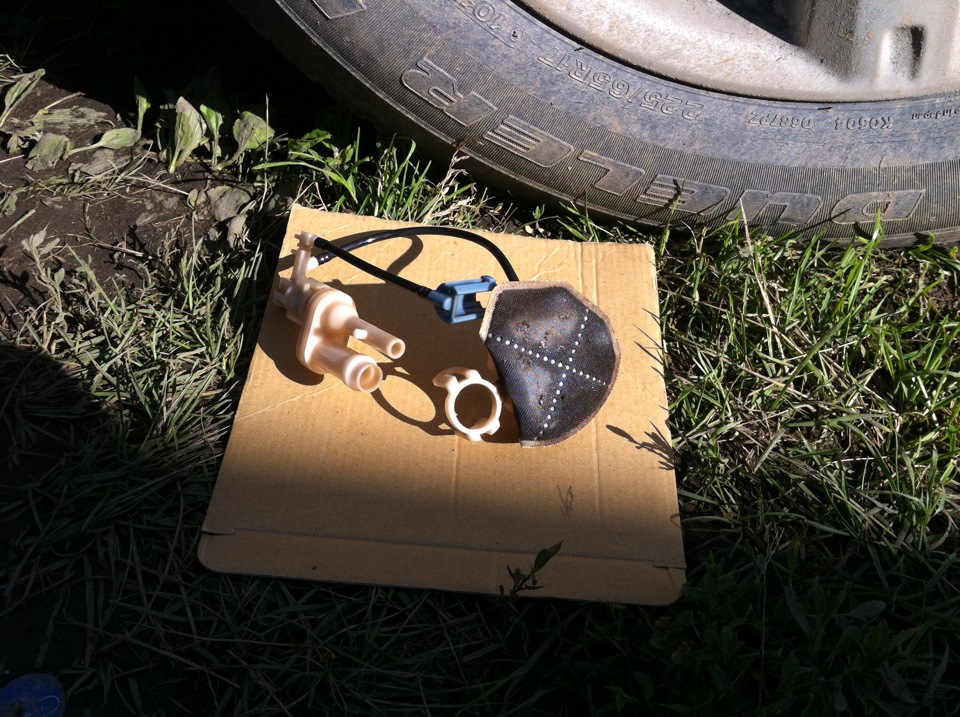

Металлические отложения на сетке фильтра грубой очистки Toyota RAV4

7. Промойте стакан с помощью бензина и ветоши от отложений и начинайте сборку в обратной последовательности.

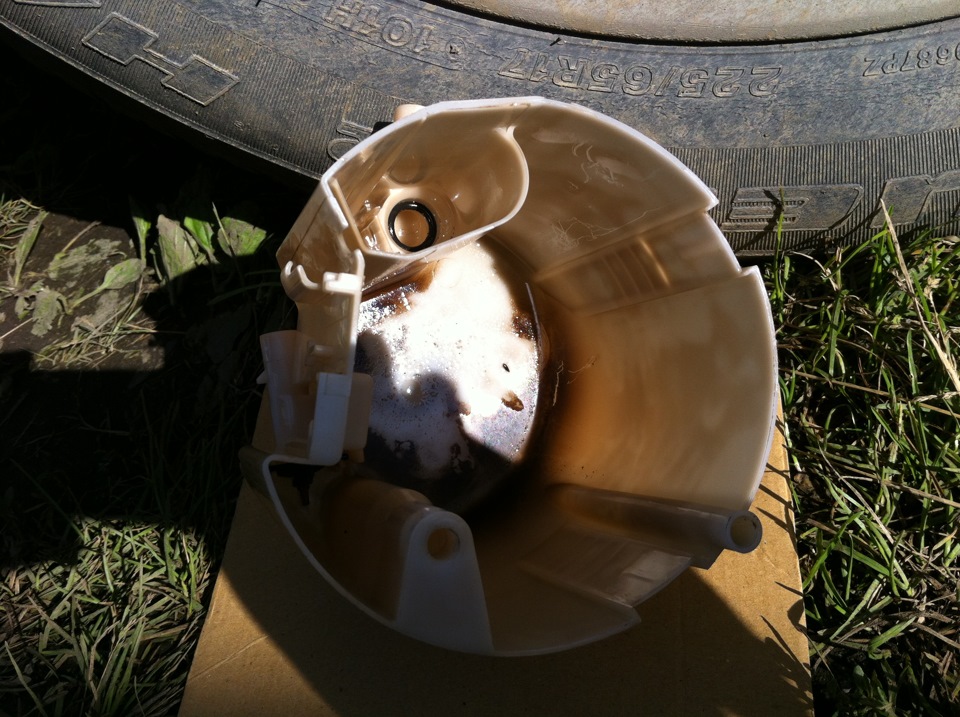

Загрязненный стакан топливного модуля Toyota RAV4

8. Для замены кольца в насосе удобно использовать пластиковую вилку для снятия пистонов, ей же можно аккуратно уплотнить по всему радиусу новое кольцо, не повредив резину. Поставьте регулятор давления (проверив на нем положение резинок) в новый фильтр, вдавив до упора. Далее вставьте насос в топливный фильтр, не вдавливая, что бы можно было вращать его вокруг оси. Далее присоедините сетку грубой очистки, сильно надавив какой-нибудь плоской металлической пластиной по всей площади зацепления (например, ключом), иначе защелкнуть одновременно все пять тугих защелок невозможно. Одновременно с этим вдавится и насос в разъем фильтра.

Сборка топливного модуля Toyota RAV4

9. Разверните верхний тройник на 180 градусов и вставьте в стакан, убедившись что резинка стоит без перекоса. Трубку, идущую от тройника к штуцеру на дне стакана подрежьте канцелярским ножом до нужной длины, нагрейте феном и насадите на штуцер, повернув на 90 градусов, предварительно срезав с него остатки старой трубки.

Детали топливного модуля перед окончательной сборкой Toyota RAV4

10. Короткую пружину одевайте на левую направляющую, если смотреть на адсорбер со стороны направляющих. Вставьте фильтр с насосом и сеткой грубой очистки в стакан, зафиксируйте его скобой. Подсоедините жгут проводки (разъемы с защитой от спутывания полярности) и оденьте направляющие адсорбера в отверстия стакана, зафиксируйте их на концах шайбами. Модуль в сборе, можно погружать в бак, подсоединив шланг в патрубку стакана.

Топливный модуль перед установкой в бензобак Toyota RAV4

11. Так же плавно и постепенно продевайте модуль в отверстие. Сжав пружины, придавите адсорбер и зафиксируйте его фланцем.

Примечание:

На фланце есть специальный выступ, если смотреть со стороны двери автомобиля (примерно на 11 часов), который позволяет точно выставить насос, так как этот выступ лежится в канавку на корпусе адсорбера.

12. Закрутите 8 болтов и затяните их с моментом 5,9 н.м.

13. Достаньте остаток штуцера из быстроразъемного соединения трубопровода паров топлива. Подсоедините все трубки в обратной последовательности.

Подсоединение трубок к топливному модулю Toyota RAV4

Примечание:

Если достать часть штуцера не получается – вырежьте зажимы нагретым ножом, так как это очень плотное соединение.
