Углы установки передних колес Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Примечания:

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: продольного наклона оси поворота, развала и схождения колес. Различают еще угол поперечного наклона оси поворота, но он задан геометрией поворотного кулака и не регулируется.

Угол продольного наклона оси поворота Chevrolet Niva

τ — угол продольного наклона оси поворота;
М — центр колеса

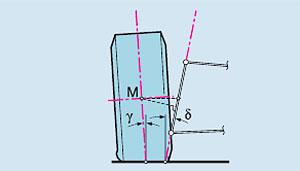

Угол развала колес Chevrolet Niva

γ — угол развала колес;
δ — угол поперечного наклона оси поворота;
М — центр колеса

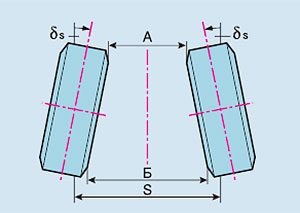

Схождение передних колес Chevrolet Niva

Б–А — схождение передних колес;
А и Б — расстояние (мм) между колесами спереди и сзади;
δS — угол схождения передних колес;
S — колея

Угол продольного наклона оси поворота — угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на болтах крепления оси верхнего рычага. При удалении шайб с заднего болта или при добавлении на передний он увеличивается, при обратной перестановке — уменьшается. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Угол развала колес — угол между плоскостью вращения колеса в положении «прямо» и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется изменением количества шайб на болтах крепления оси верхнего рычага.

Для уменьшения развала с обоих болтов снимают равное количество шайб (пакеты шайб равной толщины), для увеличения — добавляют. При сильном отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора. Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля. Иногда этот угол измеряется как разность расстояний А и Б (см. рис.). Схождение способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Угол регулируется изменением длины боковых рулевых тяг при вращении регулировочных муфт с ослабленными стяжными хомутами.

Перед регулировкой сошку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса стоят горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин (даже при небольших отклонениях), визг шин в повороте, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя (проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты). Перед этим следует убедиться, что давление в шинах соответствует норме, износ протекторов на левом и правом колесах примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм). Перед контролем углов необходимо «прожать» подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний, а потом на передний бампер.

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем угол развала и в последнюю очередь — схождение колес. У обкатанного автомобиля углы установки колес должны находиться в следующих пределах:

Углы установки передних колес

Для автомобиля с нагрузкой 225 кгс

Угол продольного накл на оси поворота,

3° 40’ ± 30’

Угол развала колес,

0° 30’ ± 30’

Схождение передних колес

(0 ± 1) мм
