Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ на 19
  • Съемник для спрессовки маятникового рычаг

Примечание:
Маятниковый рычаг разбирают для замены поврежденных или изношенных деталей.

Разборка, дефектовка и сборка маятникового рычага Шевроле Нива

1. Снимите защитный колпак оси маятникового рычага.
Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

2. Отверните верхнюю гайку оси рычага. Обратите внимание, под гайкой установлена плоская шайба. Не забудьте установить ее при сборке.
Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

3. Отверните гайку крепления рычага на оси.
Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

4. Выбейте ось рычага вместе с нижним подшипником несильными ударами молотка.
Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

Примечание:
Чтобы не повредить резьбу оси маятникового рычага, наверните гайку заподлицо с торцом оси.

5. Выньте ось из кронштейна.
Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

6. При необходимости съемником спрессуйте маятниковый рычаг с оси.
Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

7. Снимите с оси маятниковый рычаг, дистанционное кольцо и нижний подшипник.
Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

8. С помощью подходящей выколотки выбейте из кронштейна верхний подшипник.
Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

9. Проверьте состояние маятникового рычага и его оси. Рычаг не должен иметь погнутостей, а ось рычага - следов видимого износа.

10. Подшипники оси не должны иметь люфтов и местного износа дорожек обойм.

11. Кронштейн маятникового рычага не должен иметь трещин, деформаций и т.п.

12. Собирайте маятниковый рычаг в последовательности, обратной разборке.

Предупреждение:
При запрессовке подшипника в кронштейн усилие прикладывайте только к его наружной обойме, а при напрессовке на ось - к внутренней. В противном случае подшипники будут повреждены.

Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

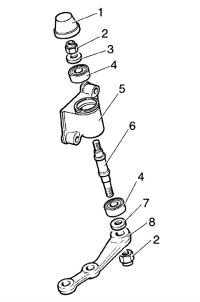

Детали маятникового рычага с кронштейном:
1 – колпак кронштейна;
2 – самоконтрящаяся гайка;
3 – верхняя шайба;
4 – подшипник;
5 – кронштейн;
6 – ось маятникового рычага;
7 – кольцо дистанционное;
8 – маятниковый рычаг.

В статье не хватает:

  • Качественных фото ремонта
