Замена водяного насоса Chevrolet Niva

Инструменты:

• Ключ на 13
• Ключ на 17
• Вороток торцовый
• Удлинитель для торцового воротка
• Головка для торцового воротка на 13
• Отвертка крестовая
• Отвертка плоская
• Штангенциркуль

Детали и расходники:

• Водяной насос 2123
• Прокладка водяного насоса
• Герметик
• Пластилин

Продольный разрез насоса охлаждающей жидкости:
1 – крыльчатка;
2 – упорное кольцо;
3 – сальник;
4 – ступица шкива;
5 – валик;
6 – стопорный винт подшипника;
7 – подшипник;
8 – крышка;
9 – корпус.

Примечания:
Насос снимайте для ремонта или замены при возникновении во время его работы шума, уровень которого превышает обычный, и течи охлаждающей жидкости.

Подшипник и сальник установлены в крышке насоса с натягом, кроме того, ступица шкива и крыльчатка напрессованы на валик. В связи с этим разборка насоса достаточно трудоемка, поэтому рекомендуем при неисправности заменять крышку в сборе со всеми входящими деталями.

Примечание:
Водяной насос снимают без снятия радиатора системы охлаждения. На фотографиях радиатор снят для наглядности.

Замена водяного насоса Шевроле Нива

1. Слейте жидкость из системы охлаждения,как описано здесь.

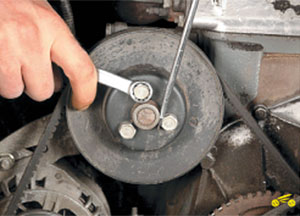

2. Ослабьте три болта крепления шкива, удерживая его от проворачивания отверткой.

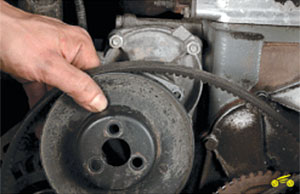

3. Окончательно выверните болты крепления шкива и снимите его вместе с ремнем.

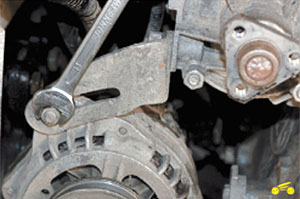

4. При нижнем расположении генератора: отверните гайку болта крепления генератора к натяжной планке.

5. Выньте болт и отведите генератор от двигателя.

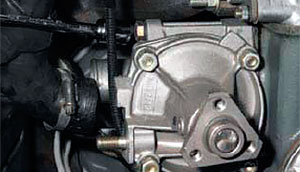

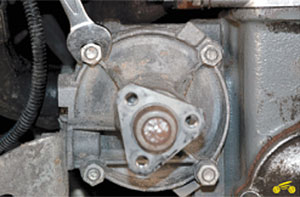

6. Отверните четыре гайки крепления крышки водяного насоса Шевроле, снимите шайбы.

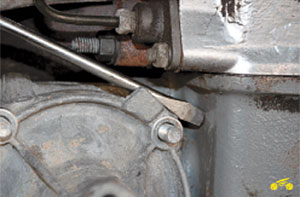

7. Отверткой аккуратно отделите крышку от корпуса и снимите ее.

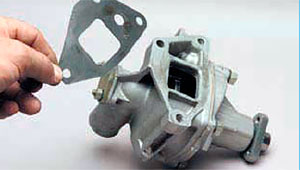

8. Снимите прокладку крышки.

Примечание:
Сильно обжатую или надорванную прокладку замените.

9. Очистите привалочную плоскость корпуса от остатков прокладки.

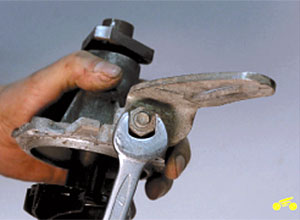

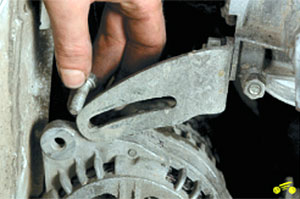

10. Отверните гайку крепления и снимите с крышки натяжную планку.

Предупреждение:
Перед установкой новой крышки (в сборе) обязательно проверьте зазор между лопатками крыльчатки и корпусом насоса. Он должен быть 0,9-1,3 мм. При слишком большом зазоре подача насоса будет снижена, а при слишком малом возможно задевание лопаток крыльчатки за стенки корпуса и их поломка.

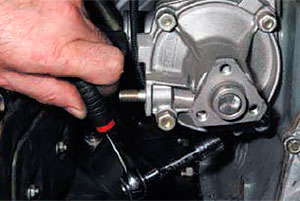

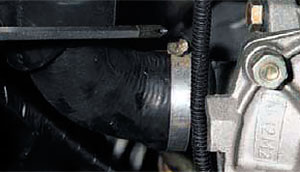

11. Для снятия насоса охлаждающей жидкости в сборе, отверткой ослабляем хомут крепления подводящего шланга к корпусу насоса.

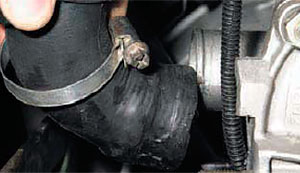

12. Снимаем шланг с патрубка корпуса.

13. Головкой «на 13» с удлинителем отворачиваем два болта нижнего крепления корпуса насоса к блоку цилиндров.

14. Один болт верхнего крепления.

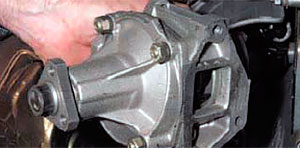

15. Снимаем насос охлаждающей жидкости в сборе.

Стык корпуса насоса охлаждающей жидкости и блока цилиндров уплотнен прокладкой.

Установку насоса охлаждающей жидкости проводим в обратной последовательности.

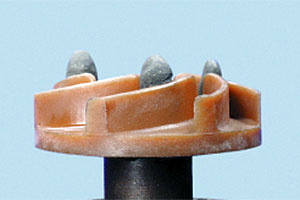

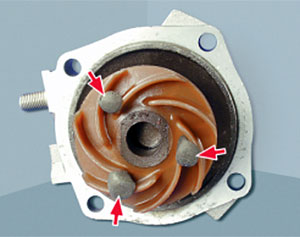

Для проверки зазора между крыльчаткой и корпусом насоса изготовьте из пластилина три «столбика».

Установите их между лопатками так, чтобы они выступали над лопатками на 2-3 мм.

Установите прокладку на крышку.

Установите крышку на корпус, затянув четыре гайки.

Снимите крышку. «Столбики» будут сжаты.

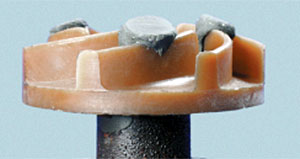

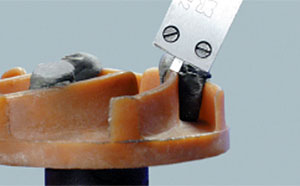

Определите штангенциркулем выступание «столбиков» над лопатками. Значение выступания равно зазору между лопатками и корпусом насоса.

Удалите «столбики» и установите крышку и снятые детали в порядке, обратном снятию.

Отрегулируйте натяжение ремня привода водяного насоса и генератора.

Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки.
