Замена приемной трубы Chevrolet Niva

Инструменты:

• Ключ на 22
• Ключ на 17
• Ключ на 13
• Отвёртка с плоская

Детали и расходники:

• Приёмная труба 2123
• WD-40
  Металлографитное кольцо 2123
• Прокладку фланца приемной трубы

Замена приемной трубы Шевроле Нива

1. Снимите стабилизатор поперечной устойчивости передней подвески, так как он препятствует снятию приемной трубы.

2. Отсоедините жгут проводов кислородного датчика от моторного жгута.

3. Выверните кислородный датчик из приемной трубы.

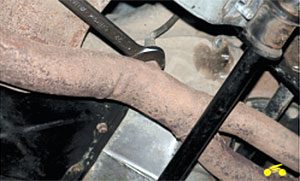

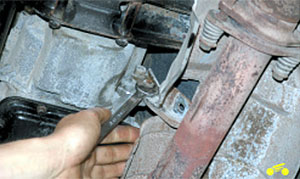

4. Отверните гайку стяжного болта скобы крепления приемной трубы к кронштейну и выньте болт.

5. В случае необходимости снятия поврежденного кронштейна отверните две гайки его крепления к коробке передач.

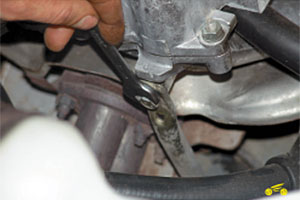

6. Выверните болт верхнего крепления передней распорки впускной трубы. Отведите распорку вперед.

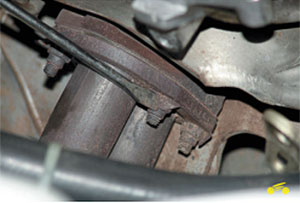

7. Отогните края двух стопорных пластин.

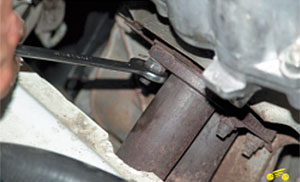

8. Oтверните 4 гайки крепления приемной трубы к выпускному коллектору.

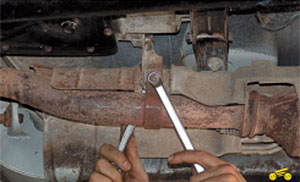

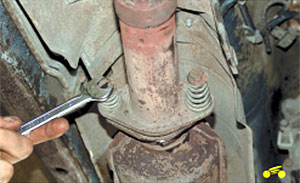

9. Выверните 2 болта крепления нейтрализатора к приемной трубе. Выньте болты с пружинами.

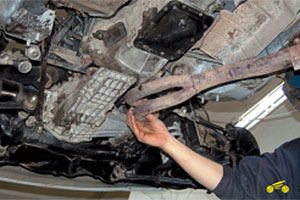

10. Снимите приемную трубу на Шевроле Нива, поворачивая ее вдоль оси.

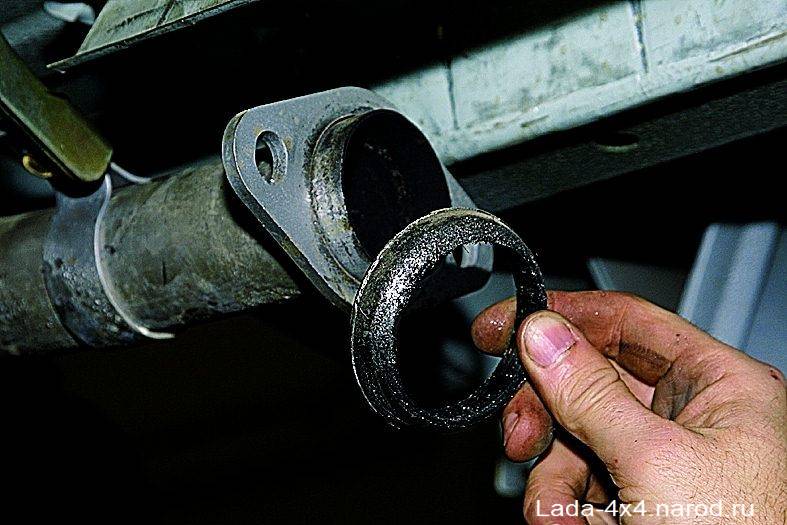

11. Если уплотнительное металлографитное кольцо осталось на приемной трубе, снимите его и установите на новую приемную трубу. Поврежденное кольцо замените.

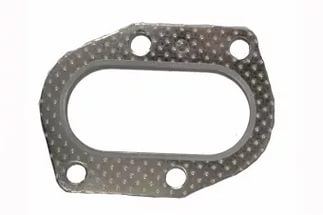

12. Замените порванную или прогоревшую прокладку фланца приемной трубы.

13. Вкрутите в новую приемную трубу кислородный датчик.
14. Установите приемную трубу на Шевроле Нива в порядке, обратном снятию. После установки трубы законтрите гайки ее крепления к выпускному коллектору, загнув края стопорных пластин.
15. Установите на место стабилизатор поперечной устойчивости.

В статье не хватает:

• Качественных фото ремонта.
