Управление коробкой передач Toyota Corolla

На автомобили Toyota Corolla устанавливают механические коробки передач – пятиступенчатую (с двигателями 4ZZZFE и 1ZRRFE), шестиступенчатую (с двигателями 1NRRFE и 1ZRRFE) и роботизированную (с двигателем 1ZRRFE), а также четырехступенчатую автоматическую (только с двигателем 1ZRRFE) коробку передач.

Пятиступенчатой механической коробкой передач управляйте согласно схеме переключений, нанесенной на рукоятку ее рычага. В нейтральном положении рычаг автоматически устанавливается в положение для включения III или IV передачи, из которого его можно переместить соответственно вперед или назад. Для включения I или II передачи переместите рычаг влево до упора и затем соответственно вперед или назад. Для включения V передачи переместите рычаг вправо до упора и вперед. Для включения передачи заднего хода переместите рычаг вправо до упора, а затем назад.

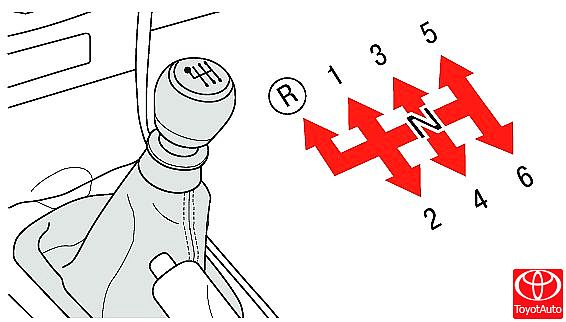

Шестиступенчатой механической коробкой передач управляйте согласно схеме переключений, нанесенной на рукоятку ее рычага. В нейтральном положении рычаг автоматически устанавливается в положение для включения III или IV передачи, из которого его можно переместить соответственно вперед или назад. Для включения I или II передачи переместите рычаг влево до упора и затем переместите соответственно вперед или назад. Для включения V или VI передачи переместите рычаг вправо до упора и затем переместите соответственно вперед или назад.

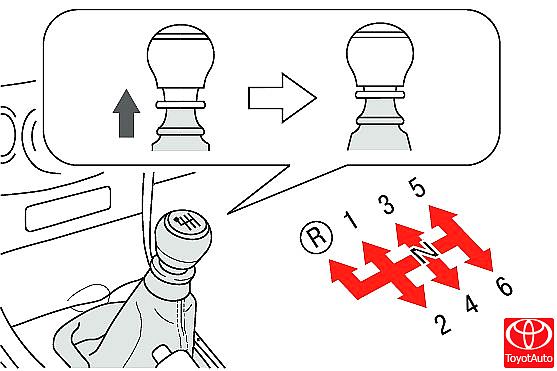

Для включения передачи заднего хода приподнимите стопорное кольцо вверх и переместите рычаг влево до упора, а затем вперед.

ПРЕДУПРЕЖДЕНИЯ

Передачу заднего хода в механических коробках передач включайте только на полностью остановленном автомобиле. Во избежание поломок трансмиссии избегайте переключений при буксующих колесах.

Роботизированная механическая коробка передач имеет пять передач для движения вперед и одну передачу заднего хода. Выбранная передача отображается на левом информационном дисплее 6 (см. рис. 1.9). Роботизированная коробка передач оборудована системой блокировки передач для предотвращения неправильного управления коробкой, т.е. переместить рычаг из положения «N» можно лишь нажав на педаль тормоза (ключ зажигания дол жен находиться в положении «ON») .

На накладке тоннеля пола выполнена шкала режима управления. Выбранный режим управления отображается на левом информационном дисплее 6 (см. рис. 1.9). На шкалу нанесены следующие обозначения: M – движение в ручном режиме. В этом режиме управление движением автомобиля происходит либо с помощью рычага переключения передач (положение «+» – повышение передачи, положение «–» – понижение передачи), либо с помощью подрулевых переключателей:

повышение передачи…

…или понижение передачи;

ПРИМЕЧАНИЕ

В зависимости от скорости автомобиля передача может быть автоматически изменена на более низкую. R – задний ход. Переводите рычаг в это положение только после полной остановки автомобиля. Для перевода рычага селектора из положения «M» или «E» в положение «R» необходимо нажать на педаль тормоза; E – движение в режиме Easy. Оптимальная передача выбирается автоматически в зависимости от положения педали акселератора и скорости автомобиля;

ПРИМЕЧАНИЕ

Кроме режима Easy, можно включить режим Es, который обеспечивает более быстрое ускорение автомобиля, чем в режиме Easy.

Чтобы включить режим Es, нажмите на клавишу «MMMT Es»; чтобы отключить режим, нажмите на клавишу еще раз.

N – нейтраль. При этом положении рычага в коробке передач не включена ни одна передача. Это положение используют во время длительных остановок (например, в дорожных пробках). Автоматическая коробка передач имеет четыре передачи для движения вперед и одну передачу заднего хода. Включение каждой передачи происходит автоматически в зависимости от положения рычага селектора управления коробкой передач, скорости автомобиля и положения педали акселератора.

ПРИМЕЧАНИЕ

В период обкатки нового автомобиля или сразу после подключения аккумуляторной батареи (после ее отключения или замены) переключение передач может происходить не так плавно, как обычно. Это не свидетельствует о неисправности, после нескольких автоматических переключений передач процесс переключения станет плавным.

Автоматическая коробка передач оборудована системой блокировки передач для предупреждения неправильного управления коробкой, т.е. переместить рычаг селектора из положения «Р» можно только нажав на педаль тормоза (ключ зажигания должен находиться в положении «ON» или «ВКЛ»). Рукоятка 1 (рис. 1.13) рычага селектора расположена на тоннеле пола в том же месте, что и рычаг управления механической коробкой передач. На накладку тоннеля пола нанесены шкала 3 автоматического режима управ ления. На облицовке тоннеля пола находится кнопка 2 блокировки включения передачи.

На шкалу 3 автоматического режима управления нанесены следующие обозначения: P – стоянка. В этом положении коробка передач заблокирована, чтобы не допустить перемещение припаркованного автомобиля. Если рычаг селектора находится в этом поло жении, можно пустить двигатель; R – задний ход. Переводите рычаг в это положение только после полной остановки автомобиля. Для перевода рычага селектора из положения «P» или «N» в положение «R» необходимо нажать на педаль тормоза;

ПРЕДУПРЕЖДЕНИЕ

Никогда не переводите рычаг селектора в положение «P» (стоянка) или «R» (задний ход) во время движения автомобиля! Это приведет к поломке коробки передач. N – нейтраль. При этом положении рычага в коробке передач не включена ни одна передача. Положение «N» используют во время длительных остановок (например, в дорожных пробках);

ПРЕДУПРЕЖДЕНИЕ

Никогда не переводите рычаг селектора в положение «N» (нейтраль) во время движения! При этом вы можете случайно переместить рычаг в положение «P» (стоянка) или «R» (задний ход) во время движения автомобиля – это приведет к поломке коробки передач. Кроме того, станет невозможным торможение двигателем.

ПОЛЕЗНЫЕ СОВЕТЫ

Чтобы не потерять контроль над автомобилем, всегда держите ногу на педали тормоза, если рычаг находится в положении «N», а также при перемещении рычага в это положение. Если автомобиль находится на уклоне, то при пуске двигателя рычаг селектора нужно установить в положение «P», а не «N».

D – движение передним ходом. Это основное положение рычага селектора, в котором он находится большую часть времени при движении. При этом автоматическая коробка передач выбирает передачу, оптимальную для данной скорости и ускорения автомобиля. Для перевода рычага селектора из положения «P» или «N» в положение «D» необходимо нажать на педаль тормоза;

3, 2, L – режимы торможения двигателем. Чтобы использовать торможение двигателем, перейдите на пониженную передачу следующим образом: – переставьте рычаг в положение «3». Когда скорость автомобиля понизится до 141 км/ч, передача понизится до III и будет выполняться более сильное торможение двигателем; – переведите рычаг в положение «2». Когда скорость автомобиля понизится до 89 км/ч, передача понизится до II и будет выполняться еще более сильное торможение двигателем; – передвиньте рычаг в положение «L». Когда скорость автомобиля понизится до 40 км/ч, передача понизится до I и торможение двигателем будет максимальным.

ПРИМЕЧАНИЕ

На автомобилях с функцией ограничения скорости при работе ограничителя скорости торможение двигателем будет невозможно даже при понижении передачи с «D» до «3», поскольку функция ограничения скорости будет этому препятствовать.

ПРЕДУПРЕЖДЕНИЕ

При движении по скользкой дороге будьте внимательны при переключении на пониженную передачу. Резкое переключение может привести к заносу автомобиля. При длительном движении автомобиля по склонам или буксировке не следует устанавливать рычаг селектора в положение «2» или «L» – это может привести к серьезному повреждению автоматической коробки передач из-за ее перегрева. Чтобы избежать такого повреждения, при буксировке или движении по склонам следует переключить рычаг селектора в положение «3».
