Мне пришли ДХО(дневные ходовые огни) . Начал я устанавливать их еще вчера, протянул проводку и установил новую решетку.
А сегодня время пришло для подключения ДХО.
Для этого нужно:
1. Сами ДХО
2. 5-ти контактное реле с колодкой
3. немного времени.
Начал я с того, что когда менял фары на ксеноновые я взял управляющий +(плюс) от лампы.
Далее я из блока предохранителей вывел минус и +(плюс) от зажигания.
Когда менял фары, и был снят бампер я провел проводку для ДХО и установил их. Но вылезла проблема и один ДХО не правильно по полярности подключили, вследствие он не работал. На этом я и остановился, заказал аж 2 комплекта и стал ждать.

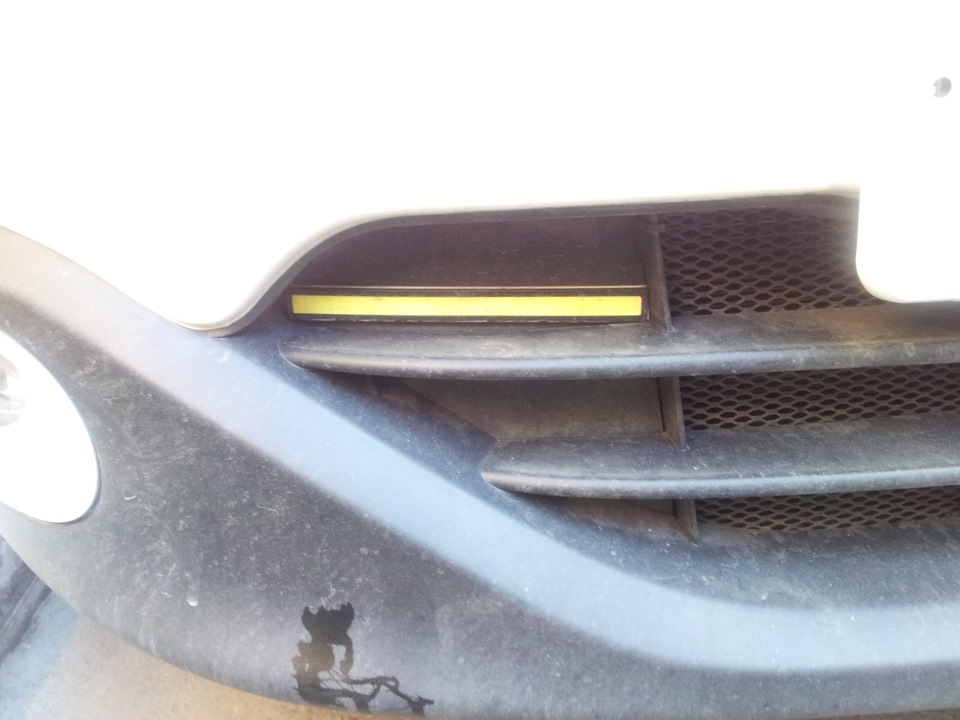

Вчера сходил на почту и получил их, и не стал ждать, установил один на законное место. Провел проводку.
Сегодня самый интересный день. Подключение 5-ти контактное реле.
По схеме собрал все провода и все работает.
Теперь полностью удовлетворен работой датчика света, днем горят ДХО, когда включается ближний свет, ДХО отключаются.

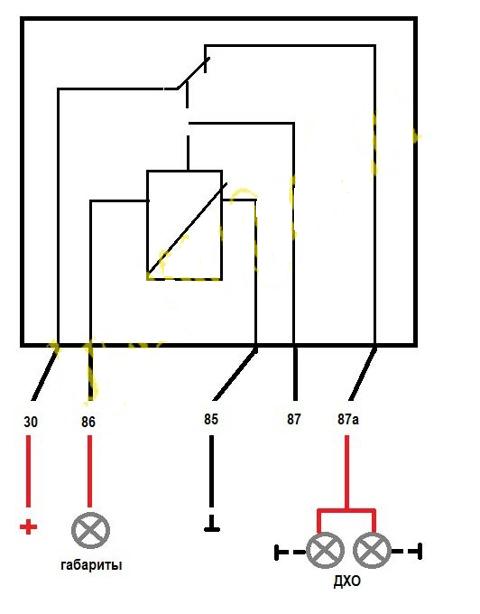

вот по этой схеме подключал реле, только не по габаритам, а по ближнему свету

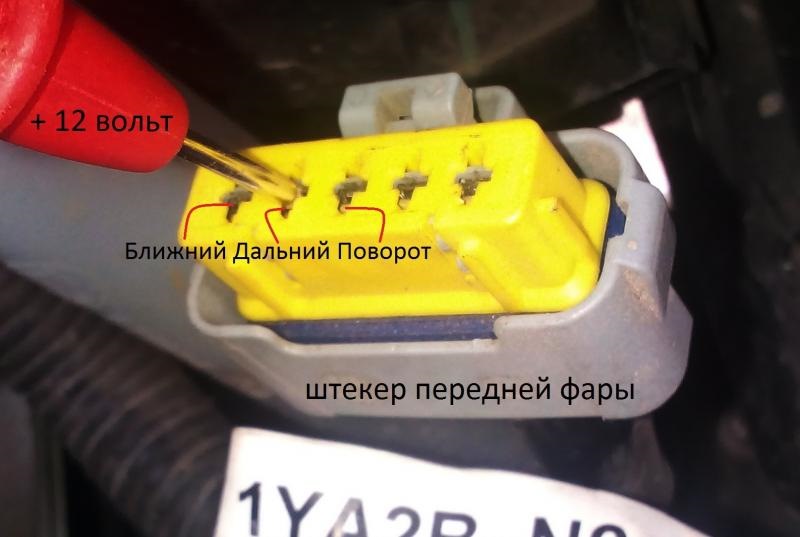

распиновка колодки фары.
