Установка дополнительной ручки на сдвижной пассажирской двери

Инструменты:

• Нож канцелярский
• Шестигранный ключ 6 мм

Детали и расходники:

• Пластинки для крепления с резьбовым отверстием - 2 шт
• Болты 25 мм с резьбой м6 - 2 шт

Примечание:

Основная проблема с присоединением ручки это ее закрепление на двери. Прощупав раму, нашел прямоугольные отверстия, которые уже были в ней. Проблема была, как закрепить гайки с внутренней стороны рамы. Но так как рама имеет выпуклую форму, то решил использовать не гайки, а длинные пластинки с резьбовым отверстием.
Нашел крепления от какой-то старой мебели с уже имеемыми резьбовыми отверстиями под м6 резьбу. Купил пару болтов, приступил к установке.

Внешний вид ручки с крепёжными элементами.

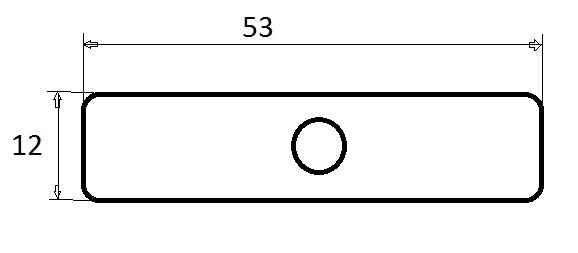

Привожу размеры пластинки, использованной при креплении. Показываю прямоугольную, т.к. тут более важны размеры.

Пластинка с размерами.

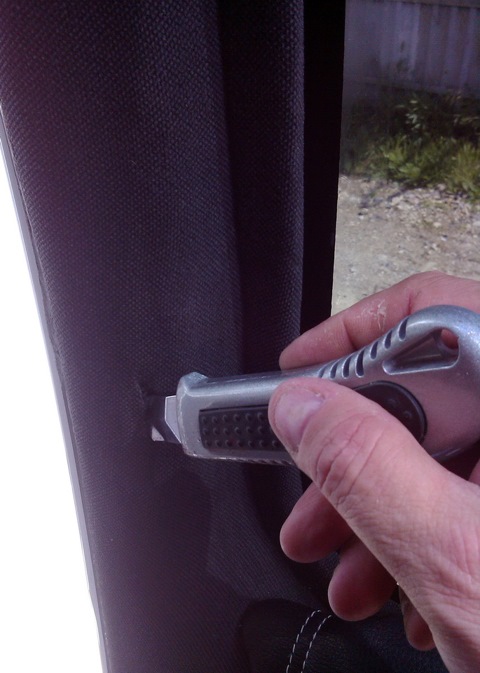

1. Надо прорезать звукоизоляцию. Сначала просунул в отверстие верхнюю пластинку, затем нижнюю.

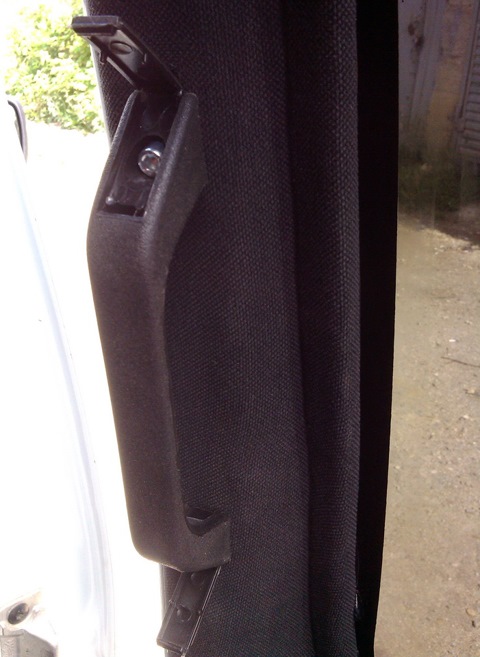

2. Установленная на место ручка. Закрутил и затянул болты, длина болтов 25 мм.

Шестигранный ключ.

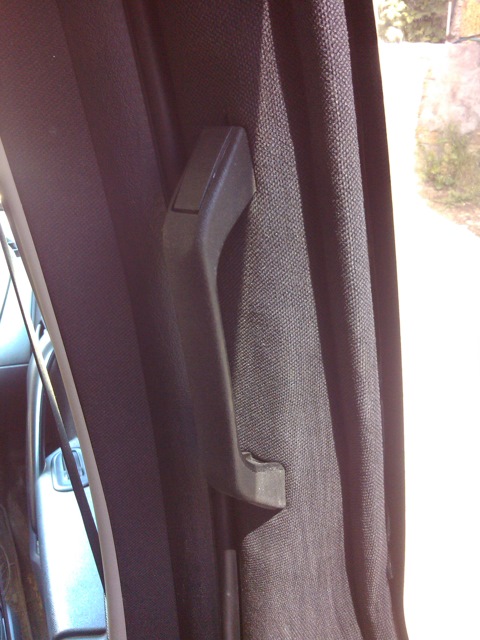

3. Результат работы - установленная ручка.

В статье не хватает:

• Фото деталей и расходников
• Качественных фото ремонта
