Инструменты:
- Насадка на вороток
- Динамометрический ключ
Детали и расходники:

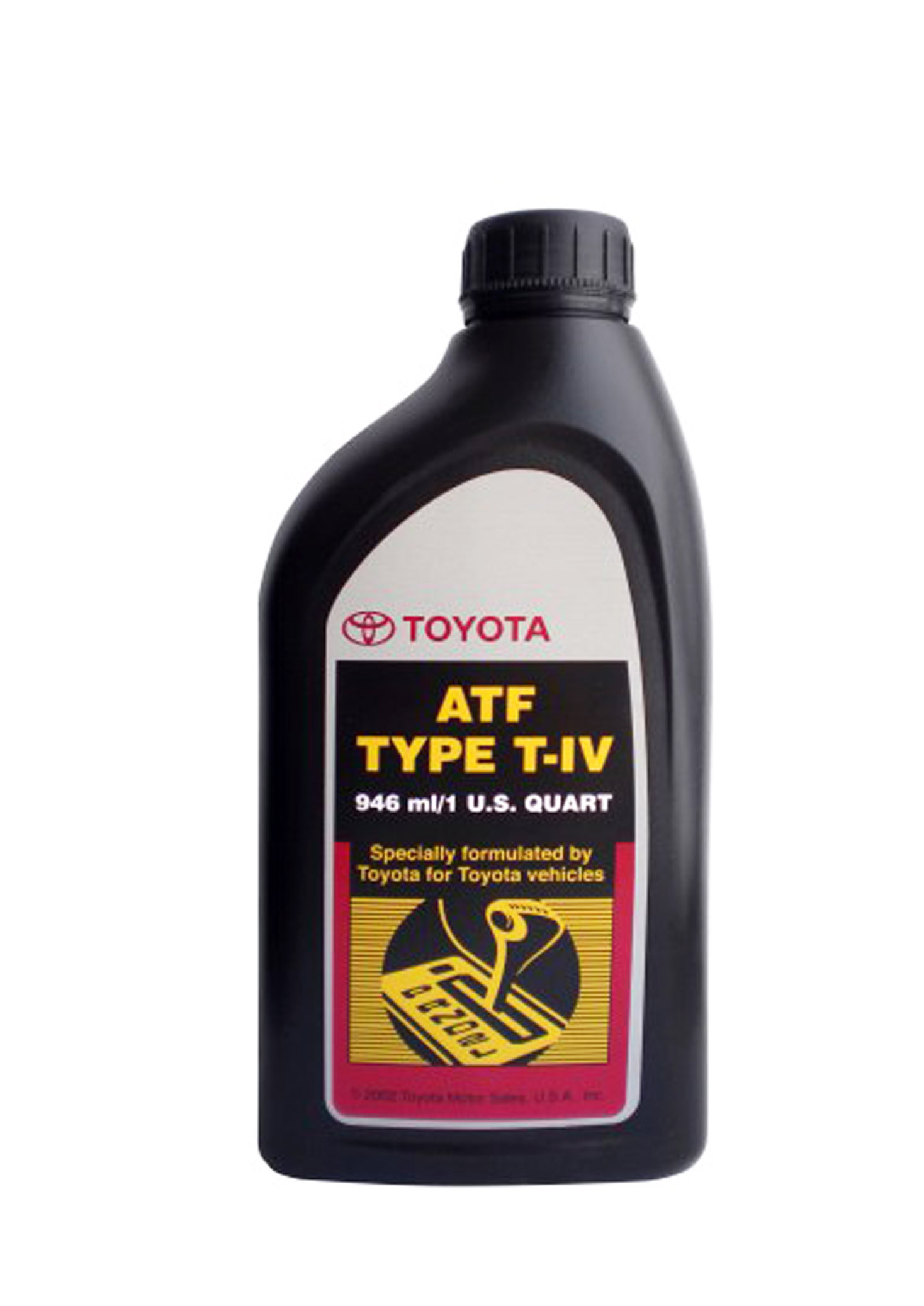

- Рабочая жидкость для автоматической коробки передач
- Прокладка маслянного поддона

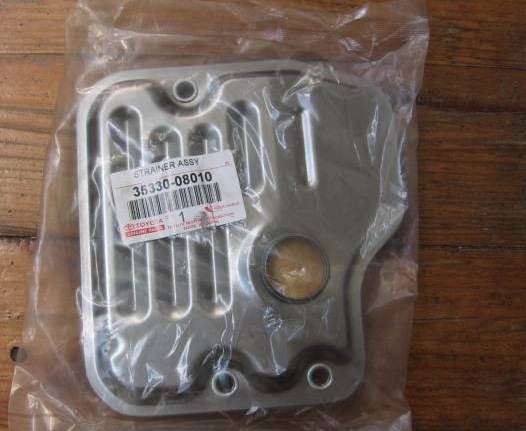

- Маслянный фильтр
- Уплотнительное кольцо масляного фильтра
- Уплотнительное кольцо датчика температуры рабочей жидкости коробки передач
- Герметик THREE BOND 2430 или аналог
- Воронка
- 2 магнита

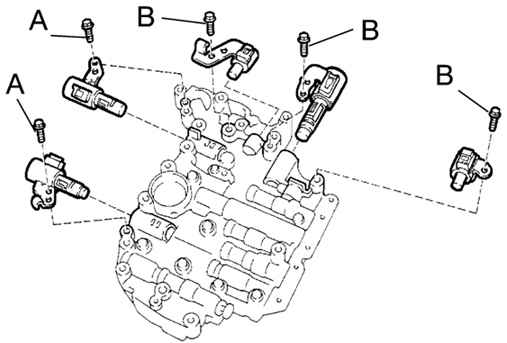

1. Установите 5 электромагнитных клапанов переключения передач и закрепите их 5 болтами.
Момент затяжки:
- болт A: 6,6 Н·м;
- болт B: 10,8 Н·м.
Длина болта:
- болт A: 12 мм;
- болт B: 45 мм.
Установка электромагнитных клапанов переключения переда
2. Установите пружину и корпус обратного клапана. Совместите паз ручного клапана со штифтом на рычаге.
3. Установите 17 болтов крепления. Момент затяжки: 10,8 Н·м.
Длина болта:
- болт A: 25 мм;
- болт B: 41 мм;
- болт C: 45 мм.

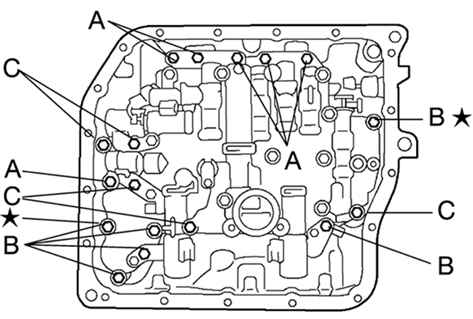

Порядок затягивания болтов крепления клапанного блока
Примечание:
Для установки клапана утопите клапанный блок, преодолевая действие пружины поршня гидроаккумулятора и корпуса обратного клапана. Сначала временно затяните болты, отмеченные звездочкой на рисунке, так как они являются установочными.
4. Смажьте новое уплотнительное кольцо масляного фильтра рабочей жидкостью для автоматической коробки передач.
5. Установите уплотнительное кольцо масляного фильтра.

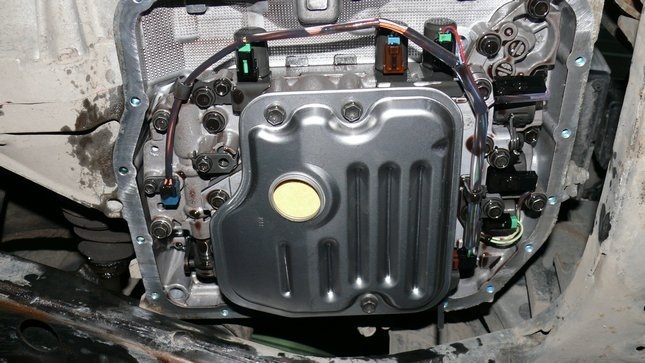

6. Установите масляный фильтр и закрепите его 3 болтами. Момент затяжки: 10,8 Н·м.
7. Смажьте новое уплотнительное кольцо датчика температуры рабочей жидкости коробки передач рабочей жидкостью для автоматической коробки передач.
8. Установите датчик, болт и стопорную пластину. Момент затяжки: 6,6 Н·м.
9. Подключите 5 разъемов электромагнитных клапанов переключения передач.
10. Установите в масляный поддон 2 магнита.
11. Смажьте болты крепления поддона герметиком.
Примечание:
Герметик THREE BOND 2430 или аналог.

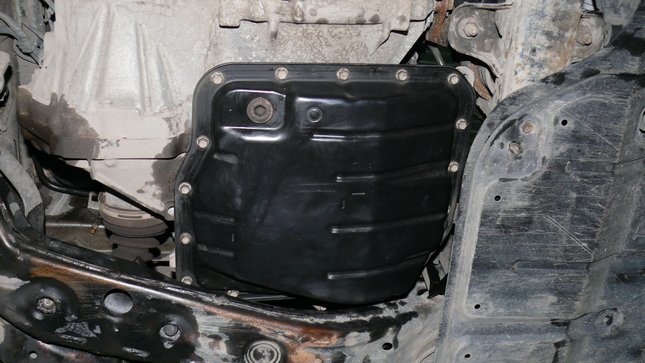

12. Установите масляный поддон, прокладку и затяните 18 болтов. Момент затяжки: 7,8 Н·м.
Примечание:
Так как болты должны сидеть плотно, нанесите на них герметик и затяните через 15 мин после применения герметика.

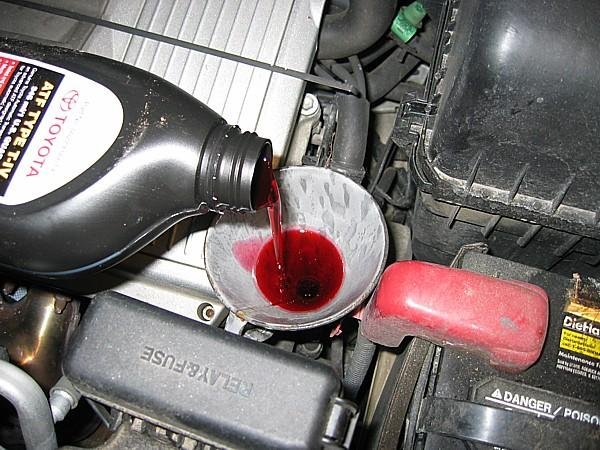

13. Залейте и проверьте рабочую жидкость автоматической коробки передач.
