Установка распределительного вала выпускных клапанов задней головки блока двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

• Насадка на вороток 10 мм

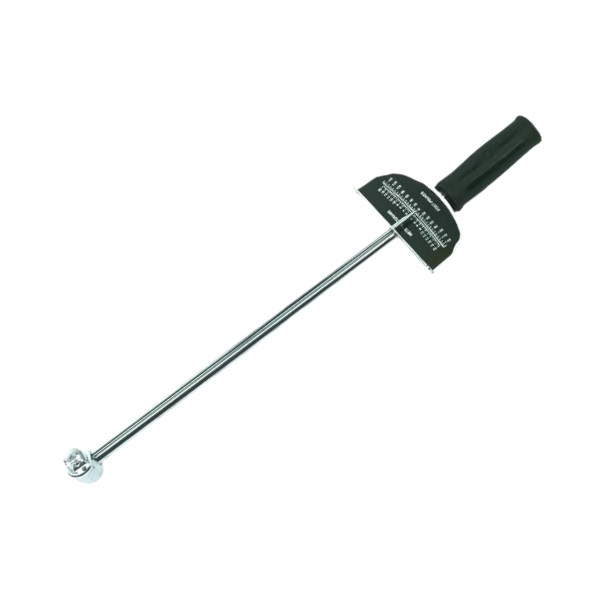

• Динамометрический ключ
• Шпатель металлический

Детали и расходники:

• Моторное масло
• Сальник распредвала
• Консистентная смазка
• Герметик

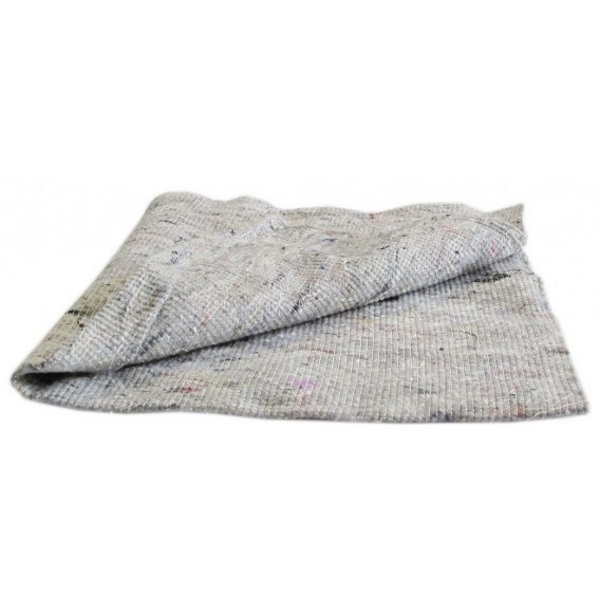

• Ветошь

Примечание:

Установка распределительного вала впускных клапанов задней головки блока двигателя модели 1MZ-FE Toyota Camry описана здесь.

1. Нанесите слой моторного масла на торцевые упорные поверхности распределительного вала.

2. Установите распределительный вал выпускных клапанов на 90° от положения, когда совмещаются установочные метки (1 точка) на головке блока цилиндров.

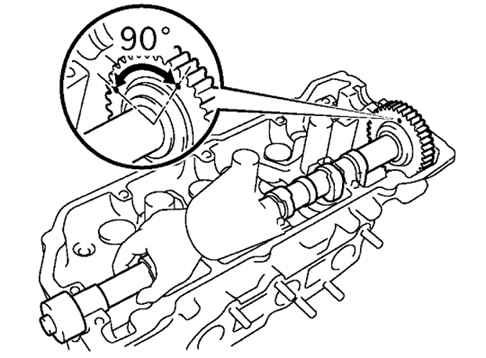

Совмещение меток шестерен привода распределительного вала

3. Нанесите консистентную смазку на новый сальник. Установите сальник на распределительный вал.

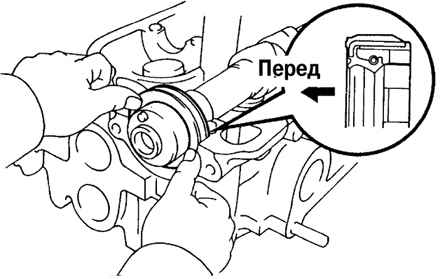

Установка сальника на распределительный вал

4. Удалите старый уплотнительный материал с крышки подшипника.

5. Нанесите герметик на крышку подшипника №1.

Места нанесения герметика:

1 – герметик.

6. Установите крышки подшипников в соответствии с маркировкой на их корпусах.

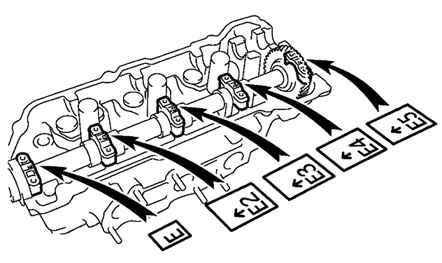

Маркировка крышек подшипников

7. Нанесите тонкий слой моторного масла на резьбу и под головки болтов крепления крышек подшипников.

8. Установите и равномерно затяните десять болтов крепления крышек подшипников в несколько проходов моментом затяжки 16 Н·м в последовательности, показанной на рисунке.

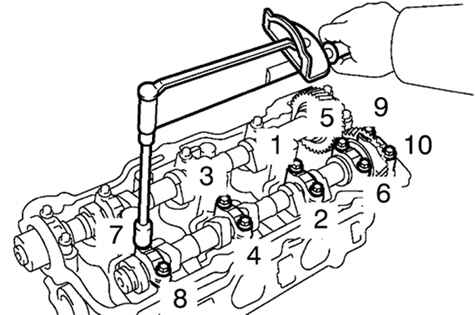

Порядок затягивания болтов крепления правых крышек подшипников
