Сборка головки блока цилиндров Toyota Camry

Инструменты:

• Насадка на вороток 10 мм
• Ключ торцевой
• Пресс-проставка для монтажа и демонтажа уплотнений 09201–41020

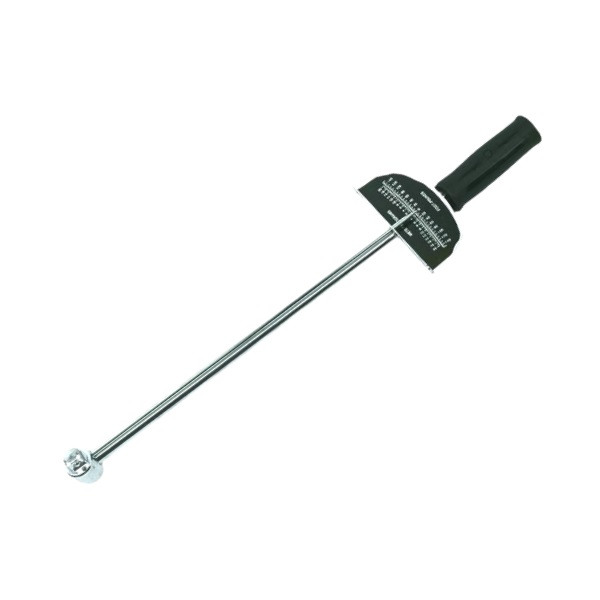

• Динамометрический ключ
• Специальный инструмент 09202–70020 (OTC Tools Valve Spring Compressor. For Toyota/Lexus)
• Киянка деревянная

Детали и расходники:

• Маслосъемные колпачки впускных и выпускных клапанов
• Клапана
• Седло пружины
• Пружины клапанов
• Тарелка пружины
• Сухарь клапана
• Деревянные бруски

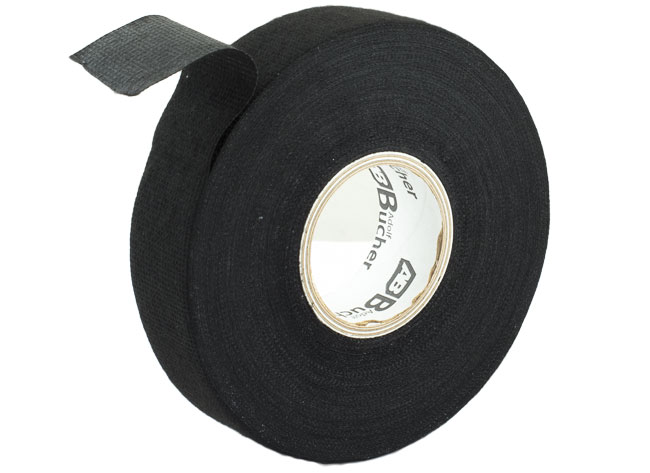

• Изоляционная лента

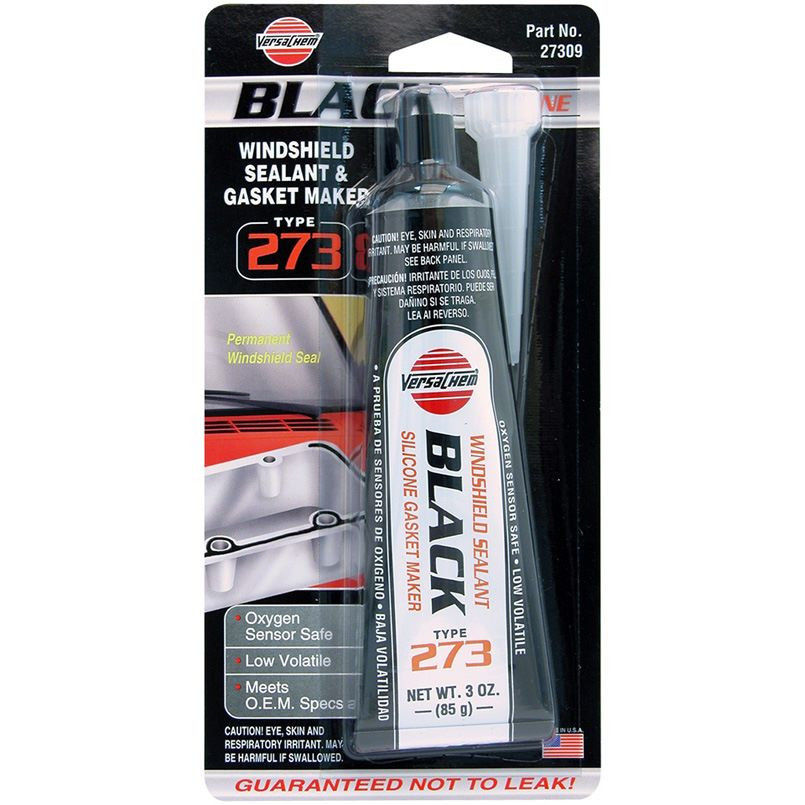

• Герметик

Примечание:

Снятие головки блока цилиндров описано здесь.

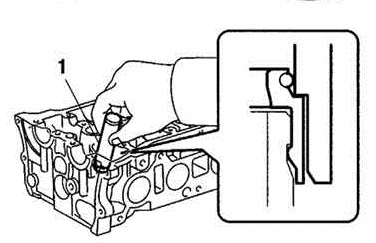

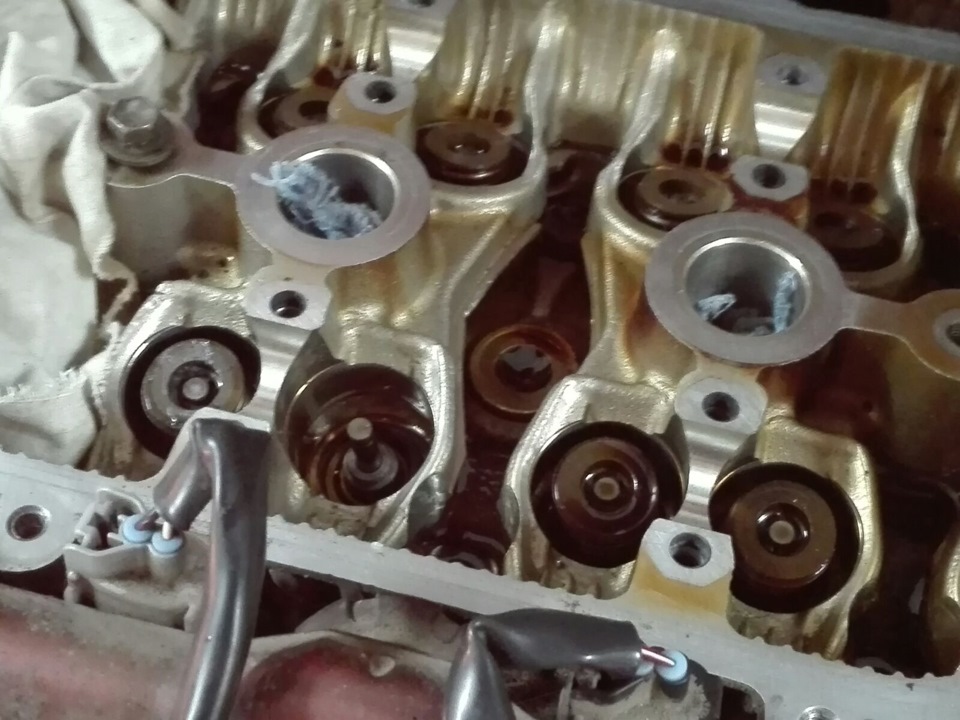

1. С помощью специального инструмента 09201–41020 установите новые маслосъемные колпачки.

Примечание:

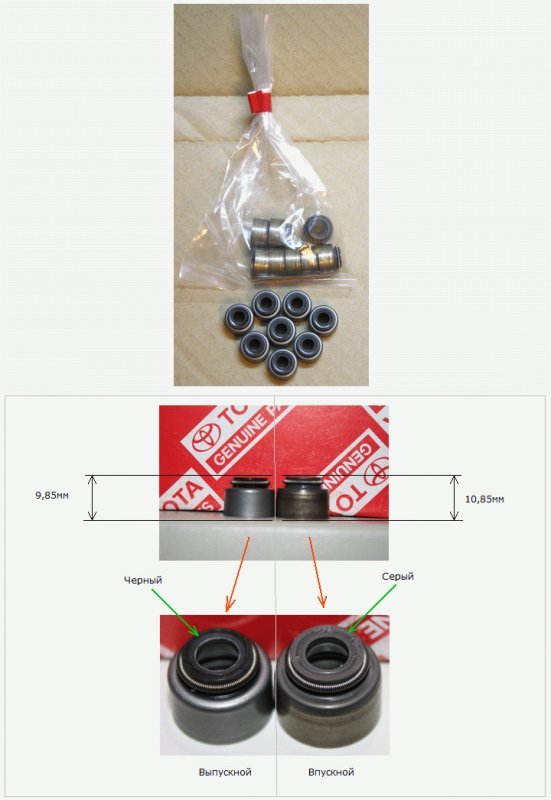

Маслосъемные колпачки впускных клапанов окрашены в черный или светлокоричневый цвет, а маслосъемные колпачки выпускных клапанов – в серый цвет. Также они отличаются по высоте и диаметру отверстия.

Установка маслосъемных колпачков впускных и выпускных клапанов Toyota Camry: 1 – специальный инструмент.

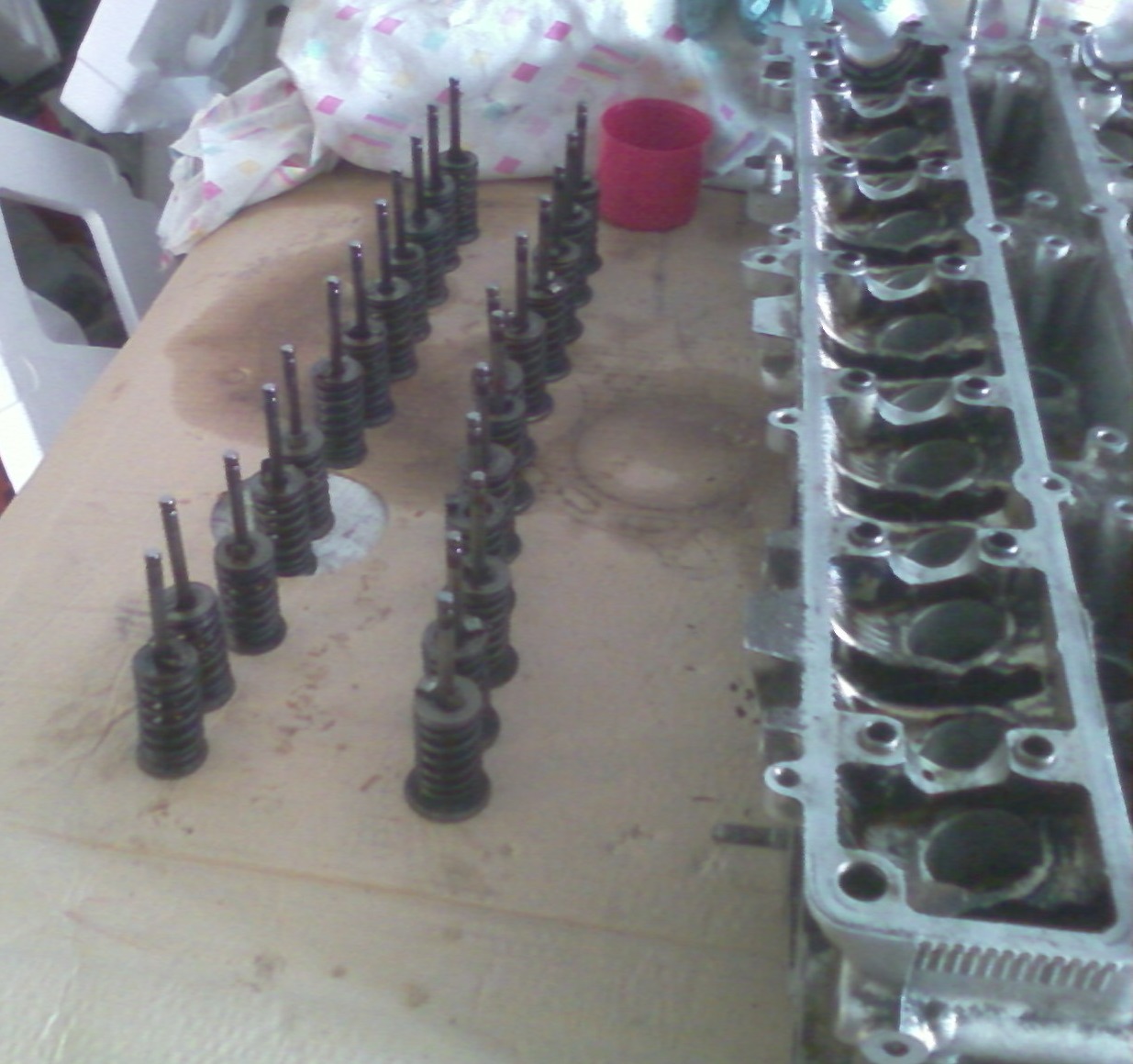

2. Установите детали:

1 – Клапан;

2 – Седло клапана;

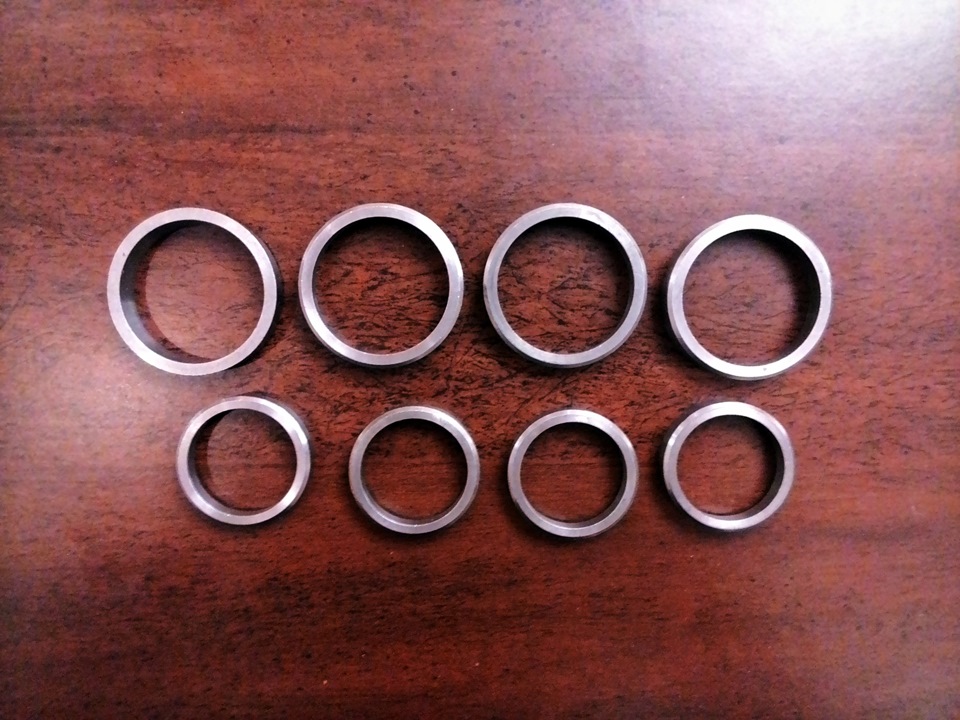

3 – Клапанную пружину;

Клапанная пружина с тарелкой

4 – Тарелку пружины.

3. С помощью специального инструмента 09202–70020 сожмите клапанную пружину и установите два сухаря вокруг стержня клапана.

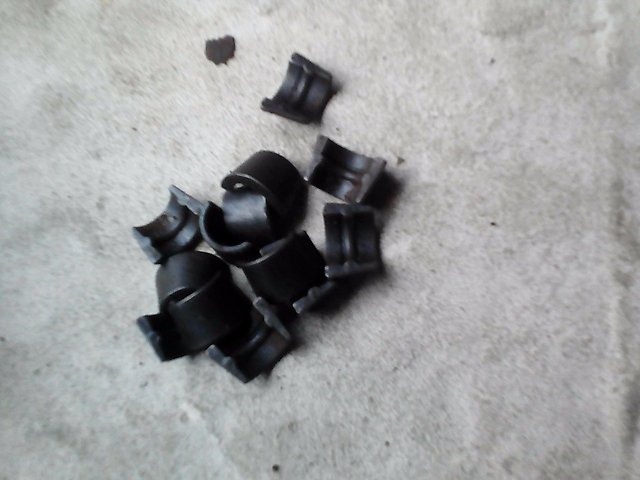

Сухари клапана Toyota Camry

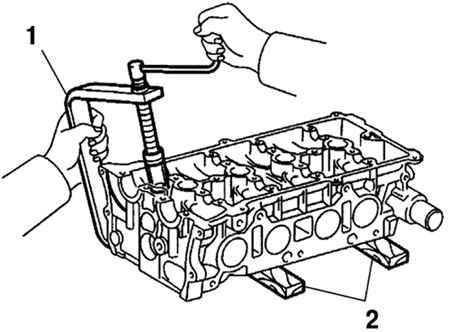

Установка сухаря вокруг штока клапана:

1 – специальный инструмент;

2 – деревянные бруски.

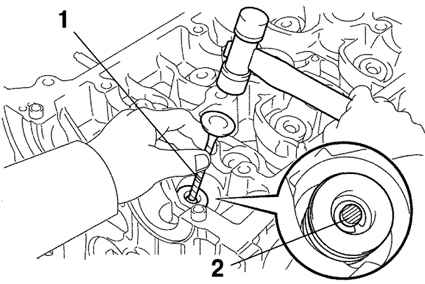

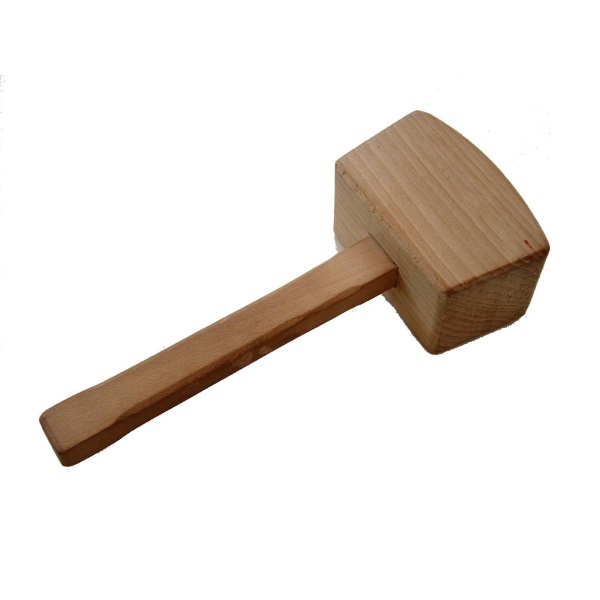

4. Деревянной киянкой или молотком с пластиковым бойком и стержнем неиспользуемого клапана, обернутым изоляционной лентой, ударьте по торцу стержня клапана, чтобы обеспечить надежную фиксацию клапана сухарями.

Фиксация клапана сухарями:

1 – изоляционная лента;

2 – шток клапана.

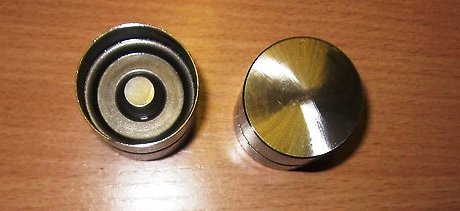

5. Установите толкатели клапанов и убедитесь, что толкатели свободно вращаются.

6. Установите датчик положения распределительного вала с моментом затяжки 9 Н·м.

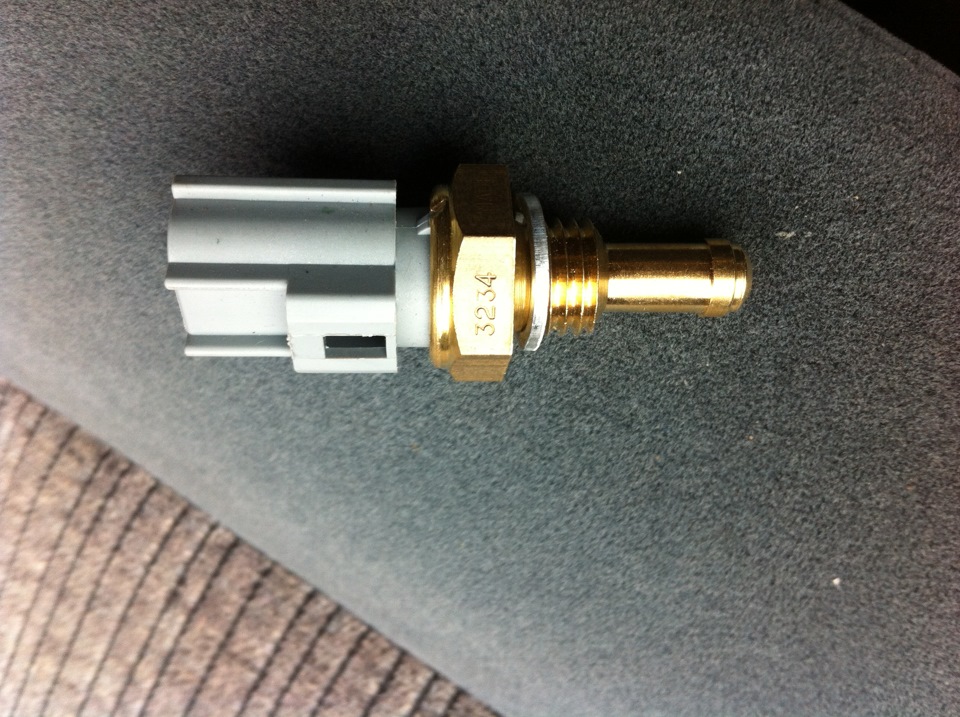

7. Установите датчик температуры охлаждающей жидкости с моментом затяжки 20 Н·м.

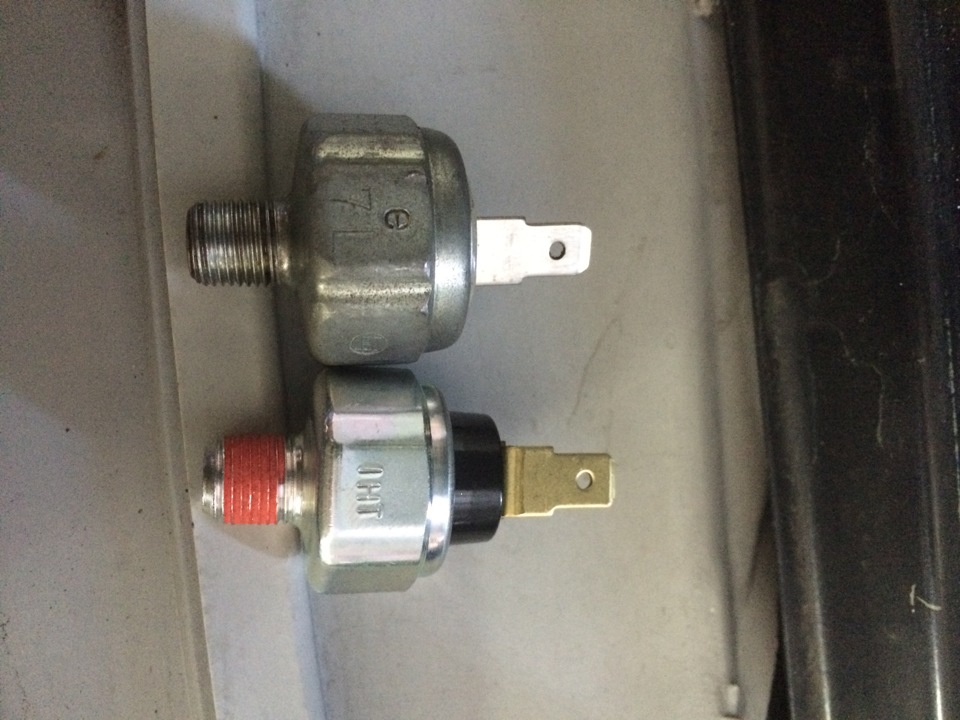

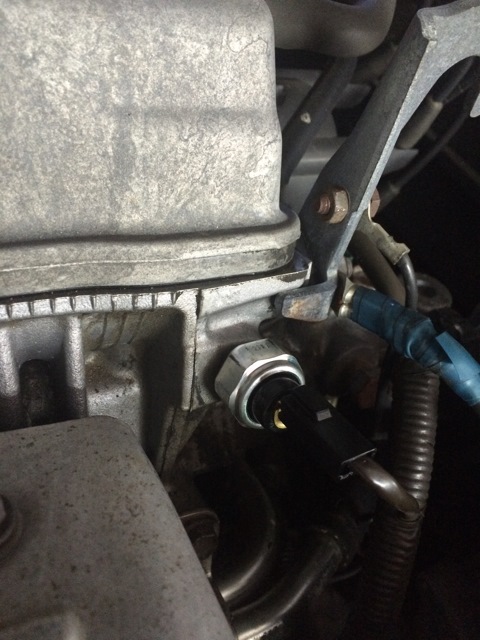

8. Установите датчик давления масла, нанеся герметик на 2–3 витка резьбы с моментом затяжки 13 Н·м.
