Установка крышки цепи привода механизма газораспределения Toyota Camry 2001 - 2006

Инcтрументы:

• Шпатель металлический
• Насадка на вороток

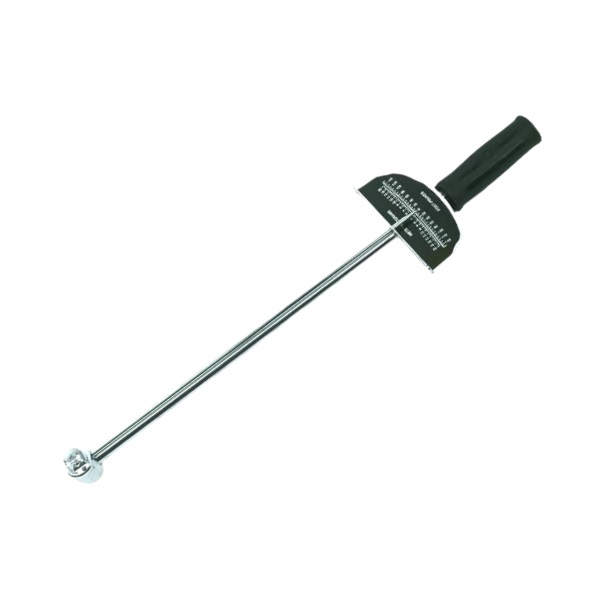

• Динамометрический ключ

Детали и расходники:

• Растворитель

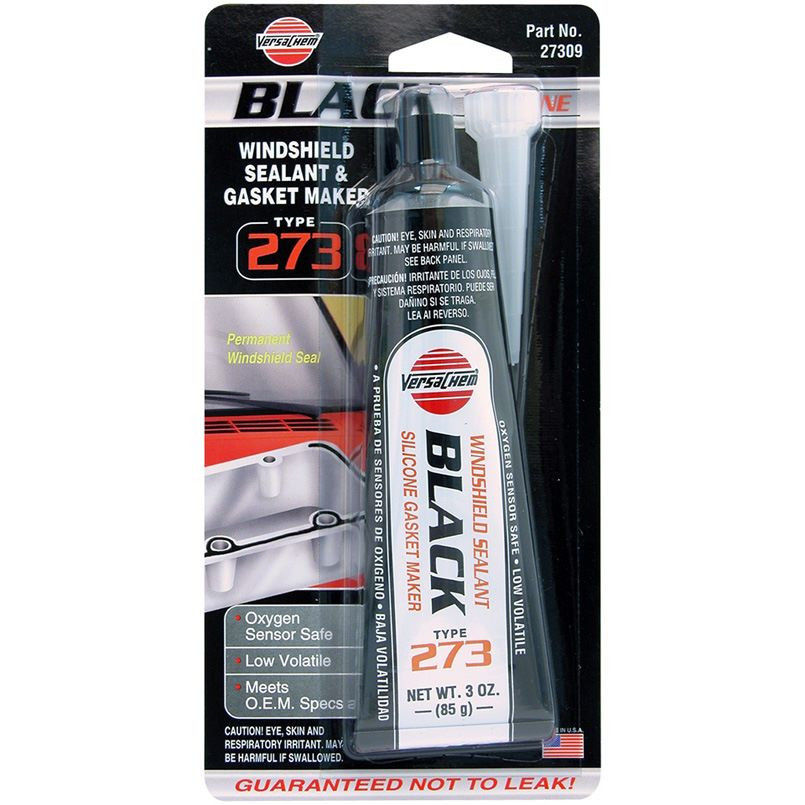

• Герметик
• Ветошь

Примечание:

Разборка рабочих компонентов привода механизма газораспределения в Toyota Camry описана здесь.

1. Используя шпатель, удалите старый герметик с контактных поверхностей и из углублений под герметик.

Примечание:

Удаляя старый герметик, старайтесь не повредить контактные поверхности крышки цепи привода ГРМ, насоса охлаждающей жидкости, головки блока цилиндров и блока цилиндров.

Хорошо очистите все компоненты перед установкой.

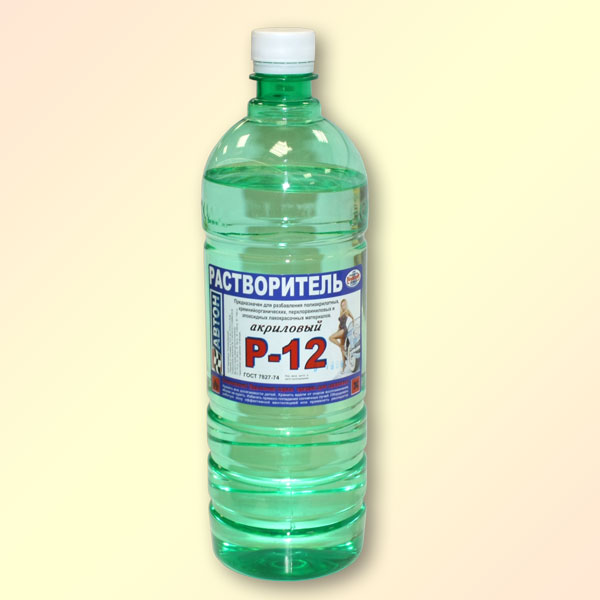

2. Используя безосадочный растворитель, очистите поверхности перед нанесением герметика.

3. Нанесите герметик на крышку цепи привода ГРМ, как показано на рисунке (толщина слоя 3–4 мм).

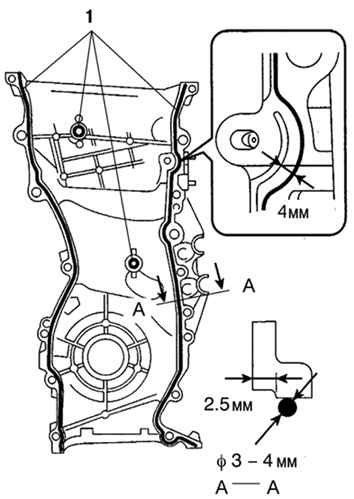

Места нанесения герметика на крышку цепи привода:

 1 – герметик.

Примечание:

Не наносите избыточное количество герметика на контактные поверхности.

Детали должны быть собраны в течение времени, указанного в инструкции по использованию герметика. В противном случае вновь снимите герметик и уложите новый.

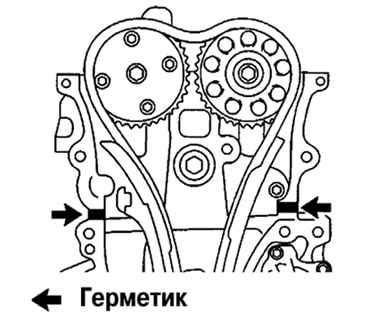

4. Нанесите герметик в места, показанные на рисунке (толщина слоя 2 мм).

Места нанесения герметика

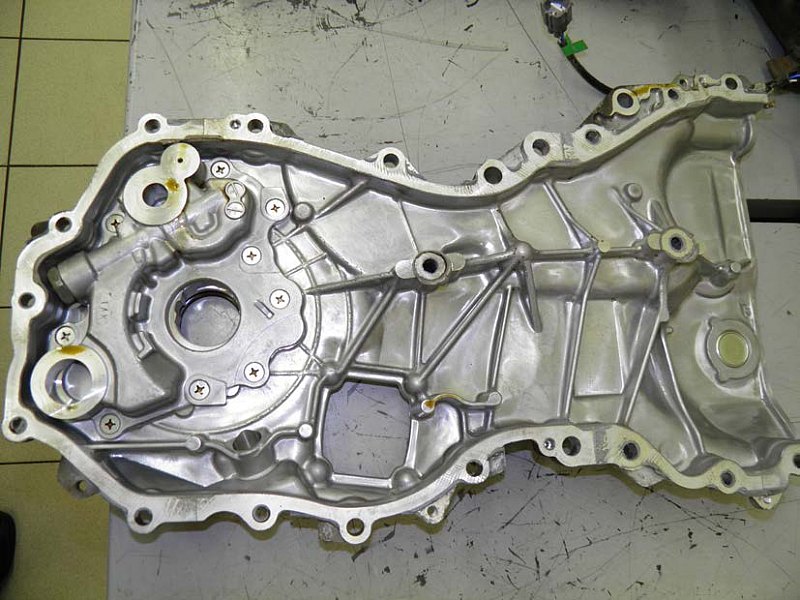

5. Установите крышку цепи привода ГРМ. Равномерно, за несколько проходов, заверните четырнадцать болтов и две гайки.

Местоположения болтов и гаек крепления крышки цепи привода механизма газораспределения:

1 – гайки.

Моменты затяжки:

• болт «А».....(длина 30 мм. головка на 10мм) – 9 Н·м;
• болт «В».....(длина 30 мм, головка на 12 мм) – 21 Н·м;
• болт «С».....(длина 40 мм, головка на 14 мм) – 43 Н·м;
• гайки – 9 Н·м.
