Установка парктроника Toyota Corolla

Всем привет! Как и обещал выкладываю отчет про установку парктроника. Уже видавший виды задний бампер получил четыре новых дырки.

Для начала занялись разметкой бампера. Для этого потребовался малярный скотч, линейка, маркер, веревка, уровень и прямые глаза с руками.

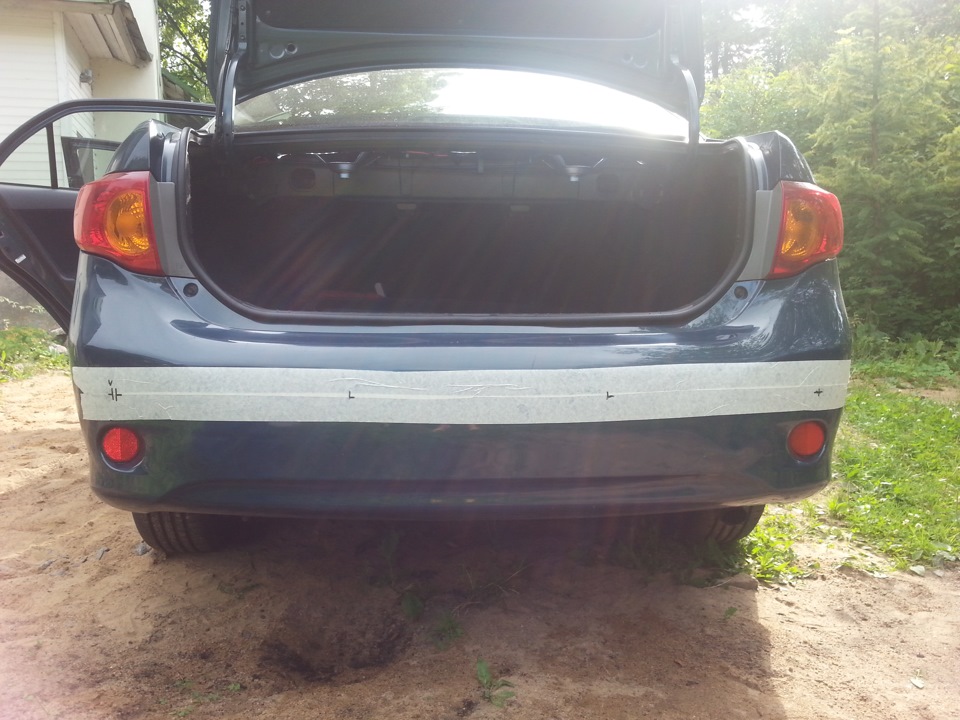

Размечено.

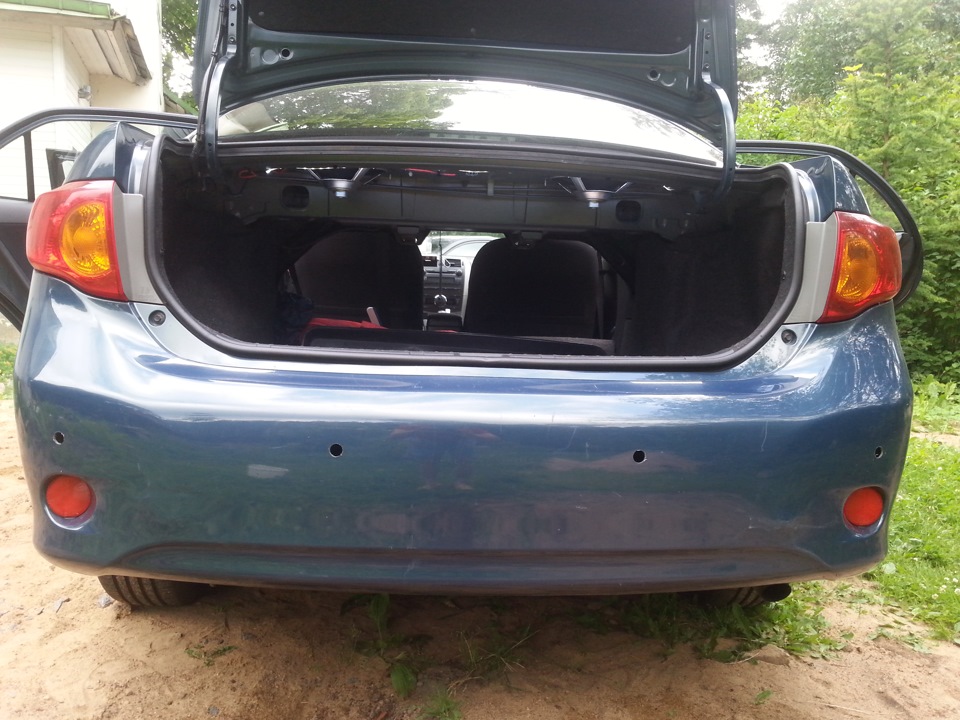

Далее сверлили отверстия с помощью шуруповерта и спец насадки для нарезания отверстий, которая шла в комплекте с партроником.

Затем вставили датчики по отверстиям.

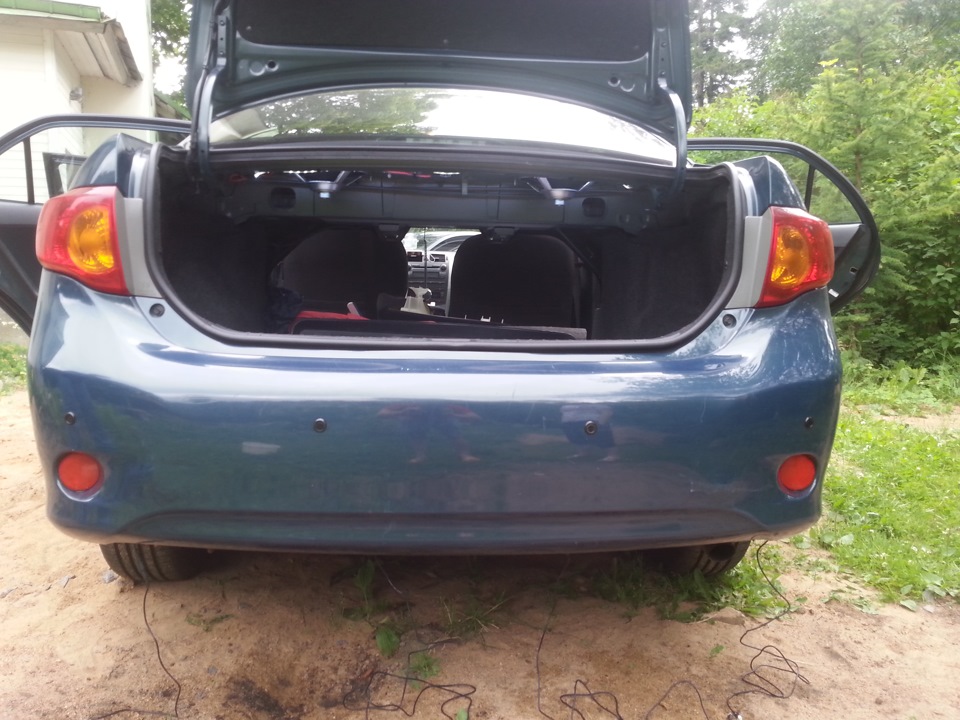

Датчики на месте.

Потом настал черед разбирать заднюю часть салона и внутренности багажника. Для чего салон? Забегая вперед скажу, что по моей задумке дисплей(пищалка) парктроника будут находиться под задним стеклом на стоп-сигнале. Для этого нужно снять заднюю полку с динамиками. А чтобы снять заднюю полку с динамиками, нужно разобрать всю заднюю часть салона. Вот такой вот конструктор получился…

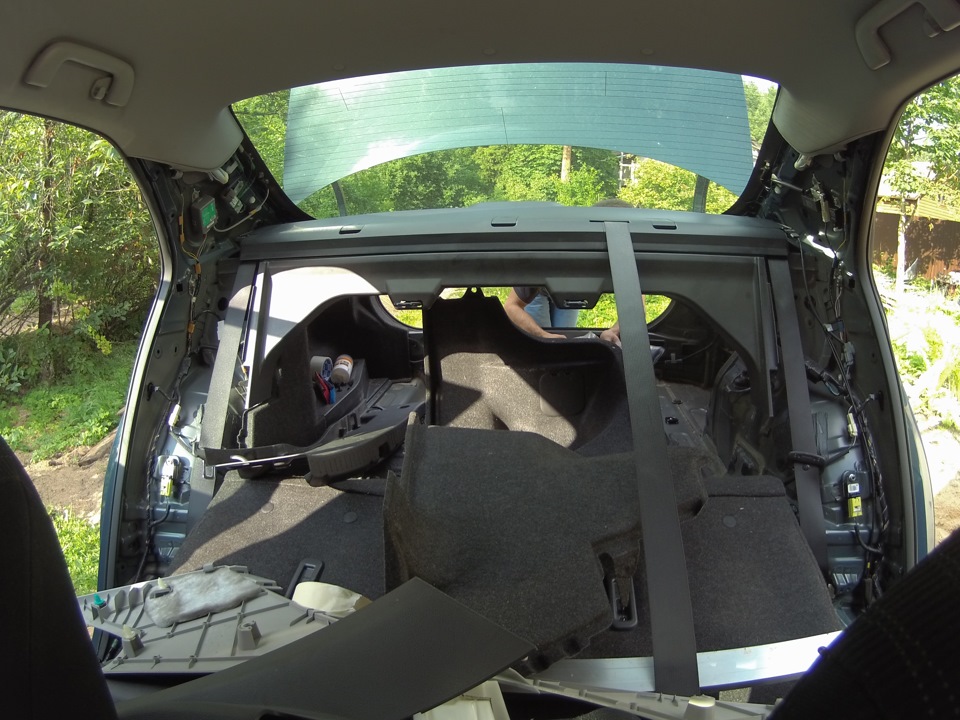

Руины салона.

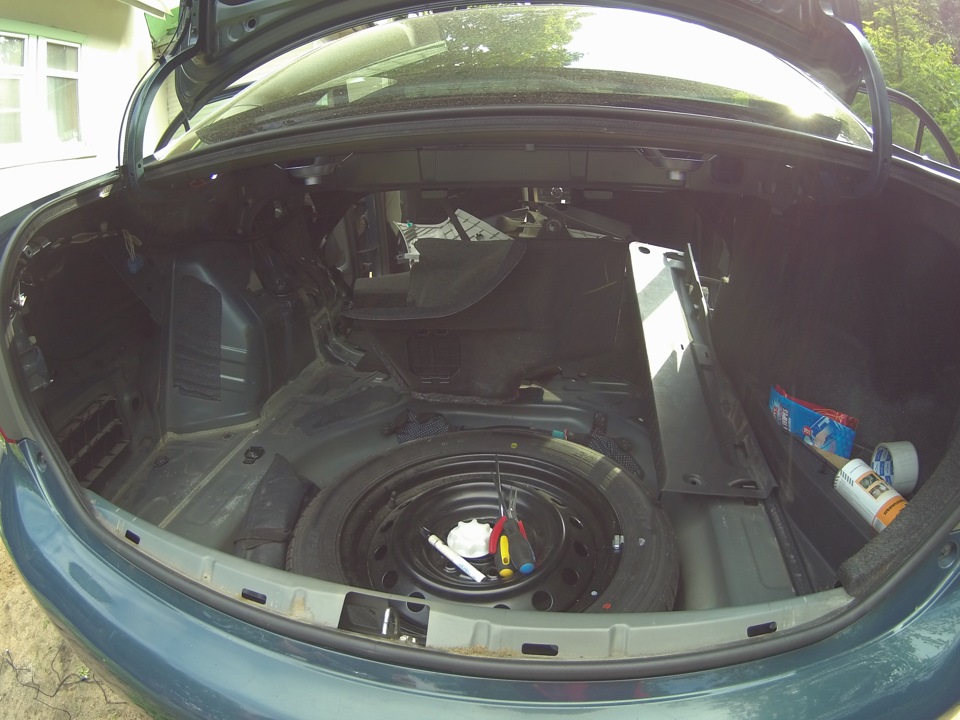

Хаос в багажнике.

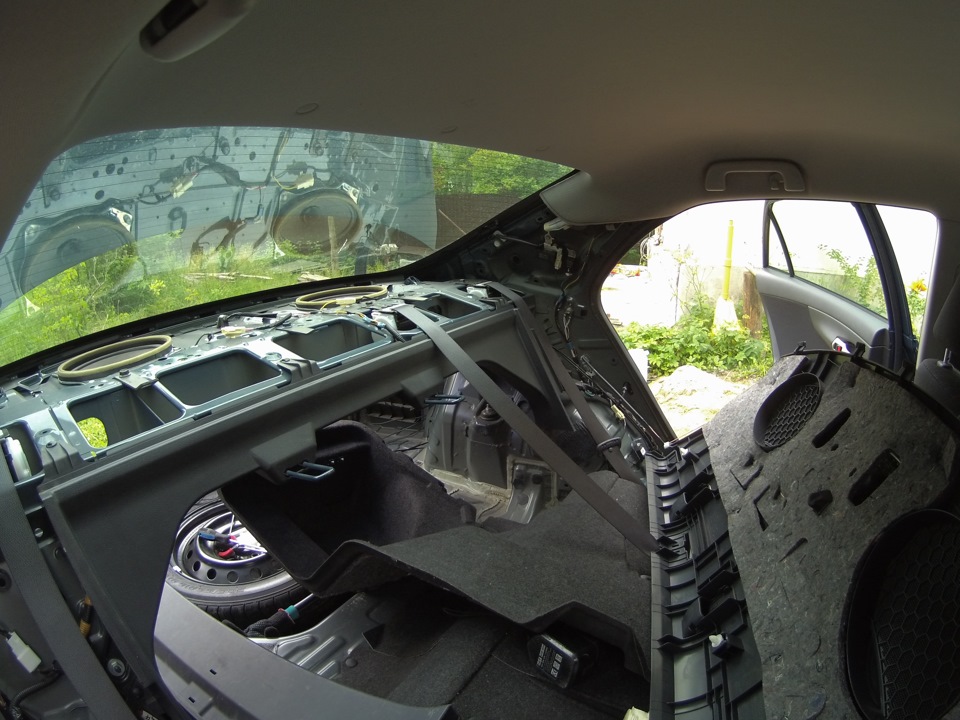

Задняя полка благополучно ушла на время.

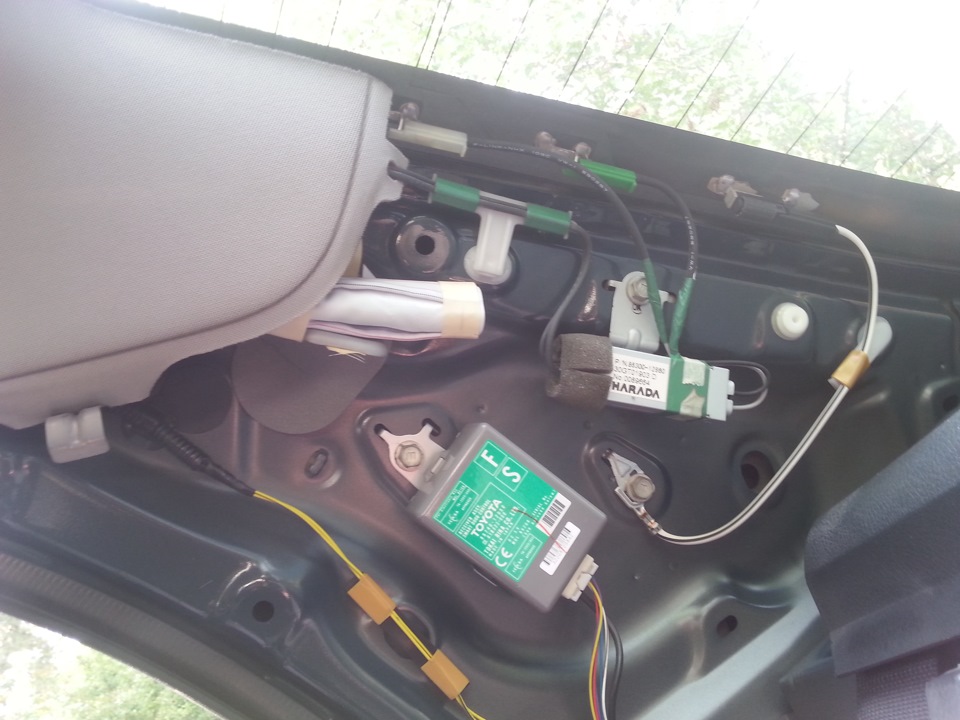

Разбирал салон саморучно и впервые. Вооружился инструкцией по разбору салона и поехали…очень боялся снимать накладки на подушках безопасности в задних стойках, но как показала практика…ничего в этом страшного нет, главное аккуратность.

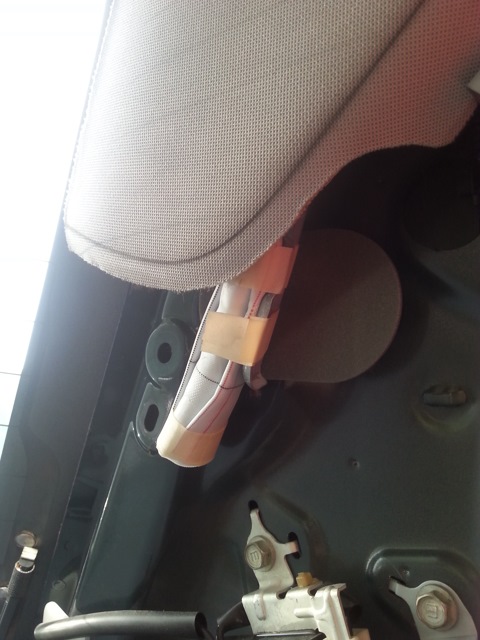

А вот и подушка.

Продолжив установку начали тянуть кишки датчиков под бампером ибо снимать бампер ради этого не стали и придумали свой конструктив. Для этого понадобились пластиковые стяжки и кусок гофры. Провода в косу и тянем вдоль бампера, а им навстречу надеваем гофру и все это дело заводим в заглушку багажного отсека, предварительно задырявив ее (кстати в заводской инструкции по установке парктроника именно так и рекомендуют делать).

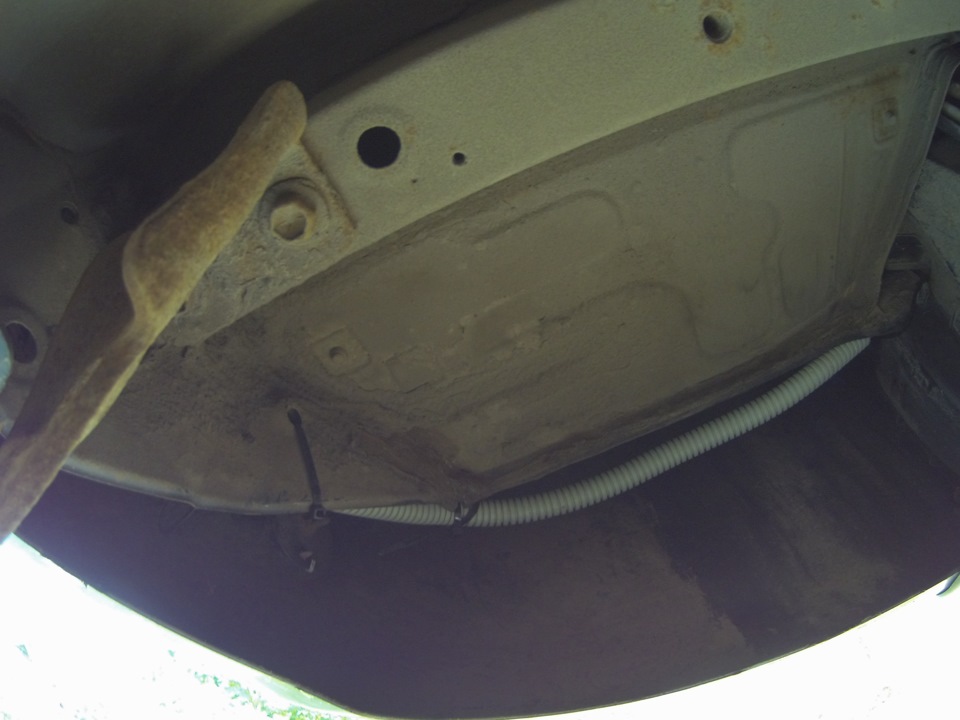

Гофра с проводами.

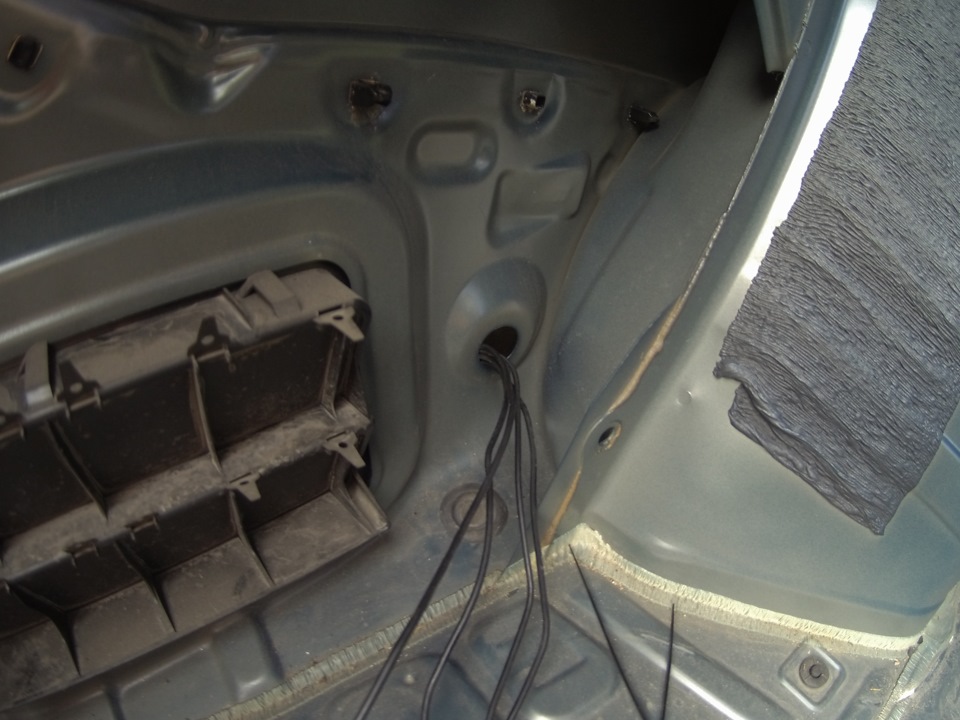

Та самая заглушка.

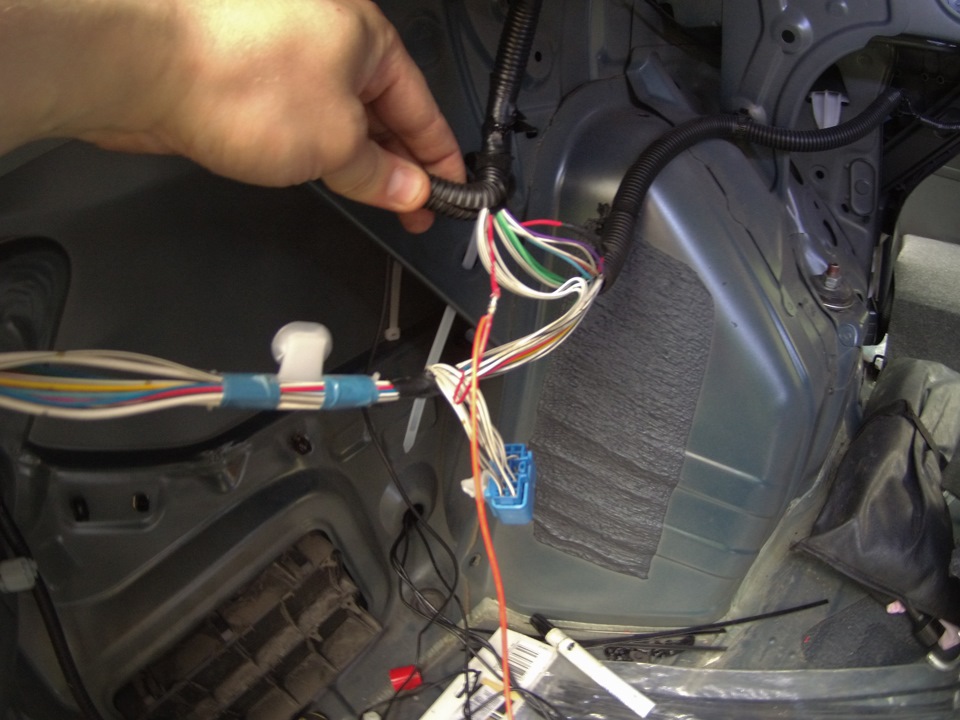

Следующим шагом уже подключили датчики к мозгам, проверив правильность подключения и закрепили мозги на стяжки к корпусу автомобиля (благо мест куча куда завести стяжки). Ну и запитали все это дело. Подключаемся к красному проводку с золотыми насечками и буквами - это задний ход.

Вот оно.
Затем просверлили отверстие в задней полке под провод к пищалке и установили ее. Этот момент не заснял-забыл. Провод протянули через отверстие в багажнике к мозгу и подключили. Все провода грамотно смотали черной изолетной (как на заводе) и все стяжками притянули куда попало. В конце залили герметиком дырявую заглушку, чтобы она снова стала герметичной.

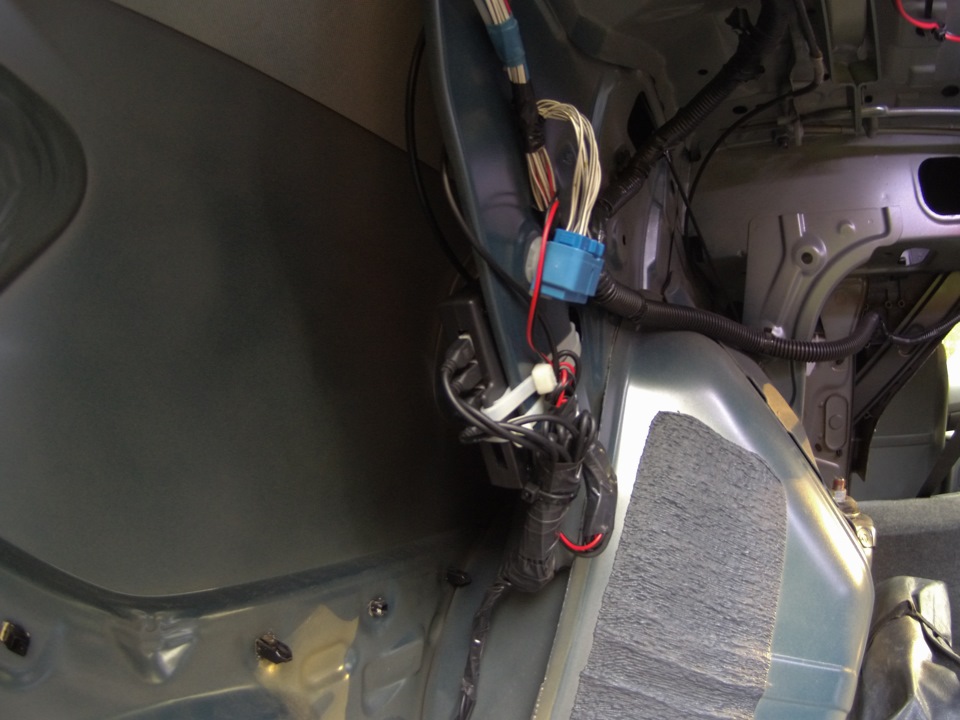

Готовая конструкция.

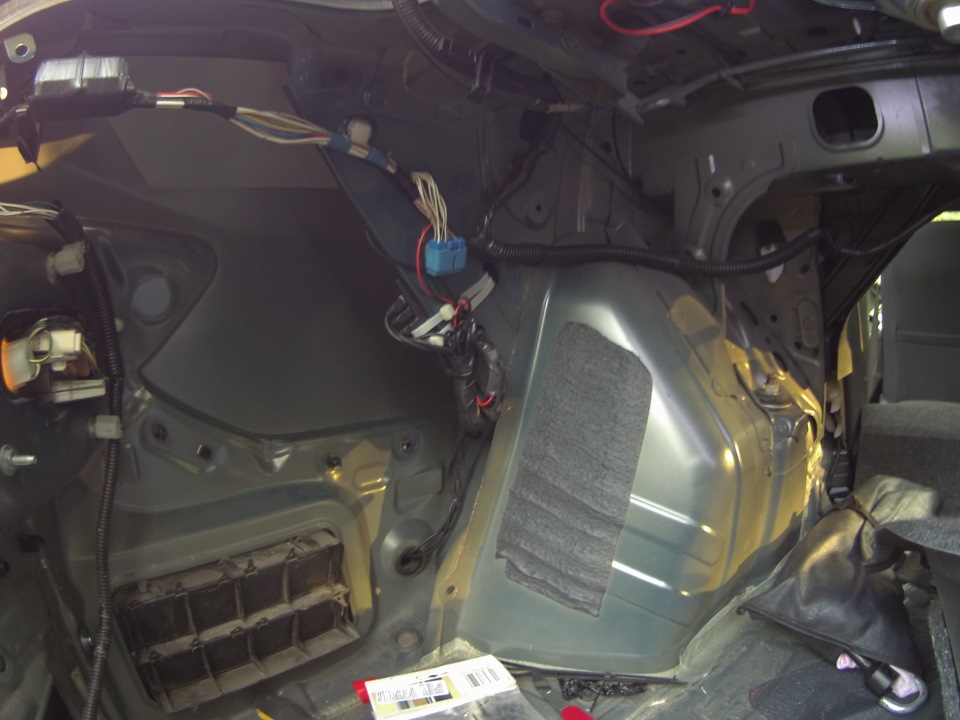

Общий план.

Сборку салона не снимал ибо и так все было понятно уже что да куда и хотелось поскорее все собрать. Ну и в конце фото уже установленного дисплея-пищалки и вид от первого лица в зеркале заднего вида.

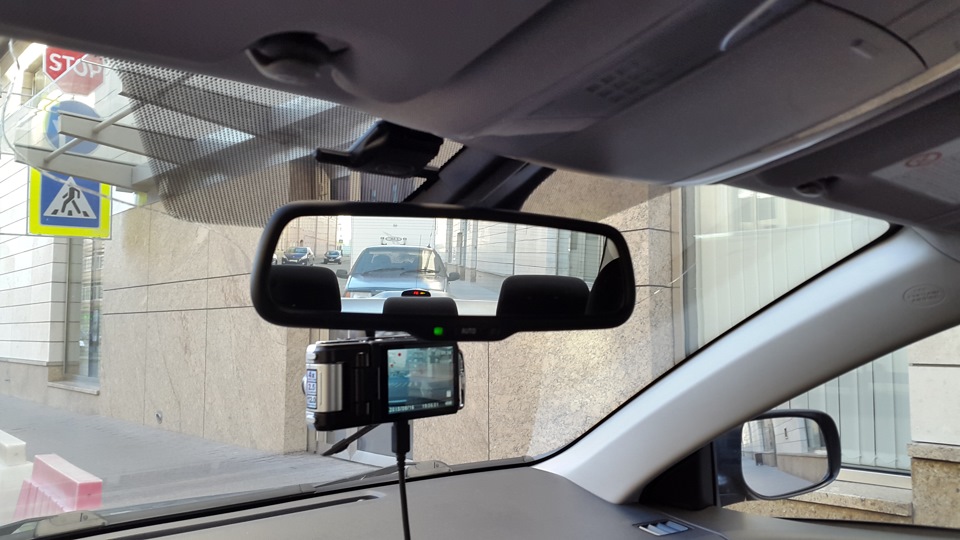

От первого лица

В итоге результатом более чем доволен, но особой помощи от парктроника я не заметил ибо уже привык парковаться на глаз, но в качестве подстраховки более чем хорошо.
