Установка подогрева в сиденья Toyota Camry

Инструменты:
Ключ на 14;
Плоскогупцы.

Детали и расходники:
Нагревательный элемент на сиденье;
Нагревательный элемент на спинку;
Терморегулятор;
Паралон;
Реле 4-х контактные, разомкнутые на 40А - 2 шт;
Цоколь для предохранителя - 2 шт;
Предохранители - 4 шт;
Провод - 5м;
Стяжки.

Если Ваша комплектация оснащена обогревом сидений, то элементы обогрева имеют такое расположение:

1 – переключатель подогрева сиденья (со стороны водителя); 2 – переключатель подогрева сиденья (со стороны пассажира); 3 – нагреватель подушки переднего правого сиденья; 4 – нагреватель спинки.

Если комплектация включает в себя систему обогрева сидений, то перед началом разборки её стоит выключить.

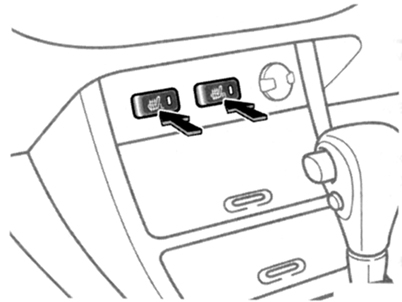

Местоположение выключателей системы подогрева сидений.

Если комплектация не имеет системы обогрева:

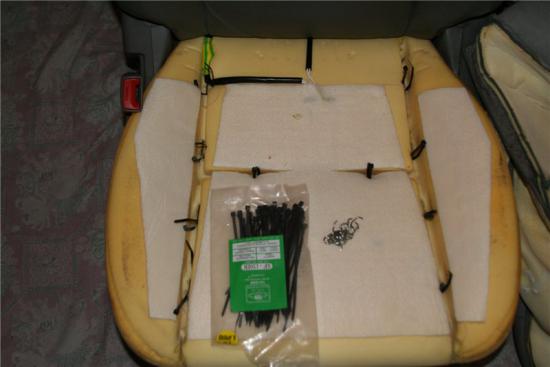

В начале необходимо приобрести нагревательный элемент. Был приобретен комплект с боковинами на сиденье, а также нагревательный элемент на спинку.

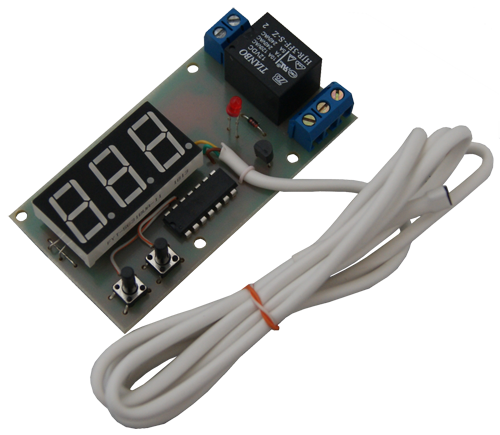

Кроме того, в моем комплекте был термо регулятор. Он помогает отключать подогрев автоматически в результате перегрева.

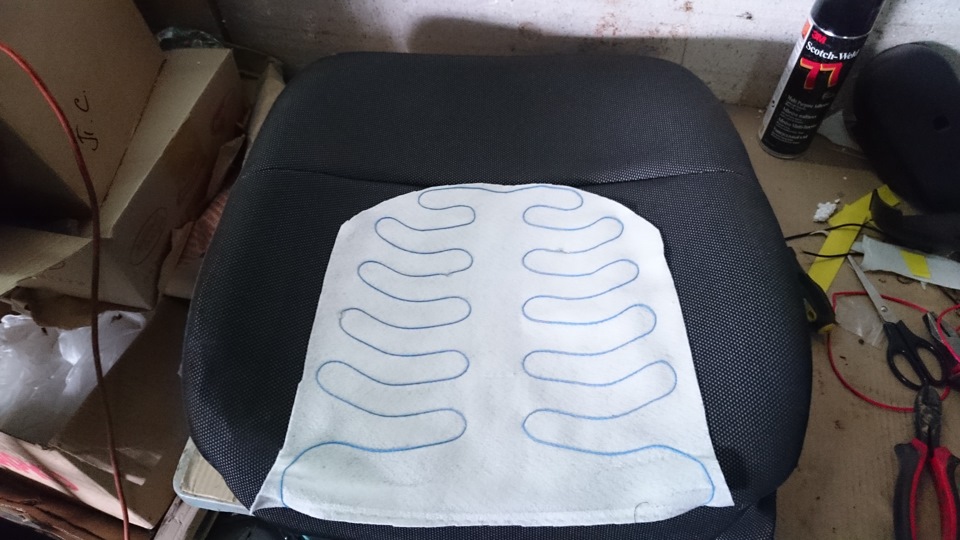

Непосредственно элементом является паралон, внутри которого расположен змеевидный нагревающий провод.

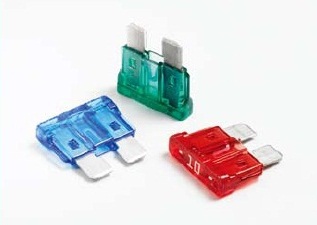

Кроме того, понадобиться купить 2 реле 4-х контактных свободно разомкнутых на 40А, а также 2 цоколя для предохранителя и непосредственно предохранители.

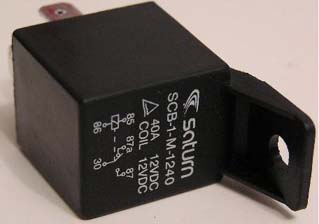

Реле.

Цоколь для реле.

Также нужно купить провод длинной 5 метров.

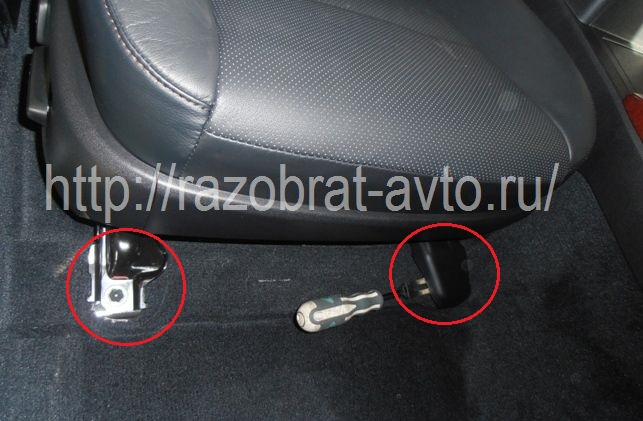

Потом нужно взять ключ на 14 и открутить по четыре болта у каждого кресла по углам.

Ключ на 14.

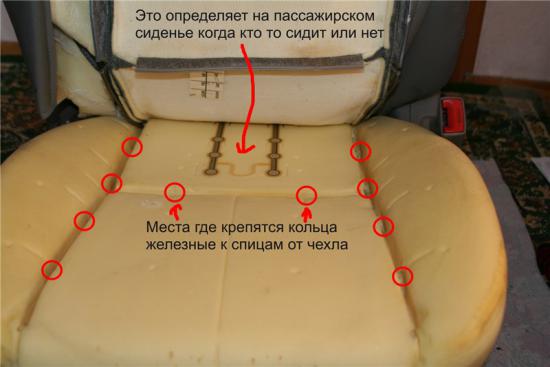

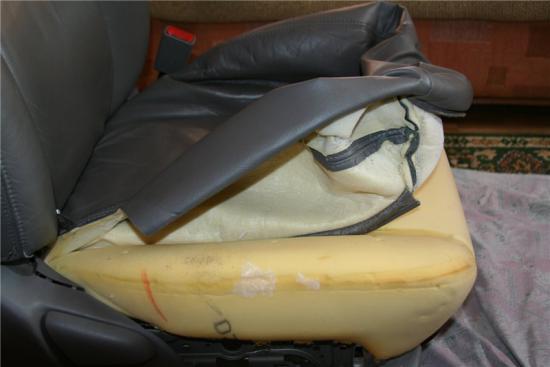

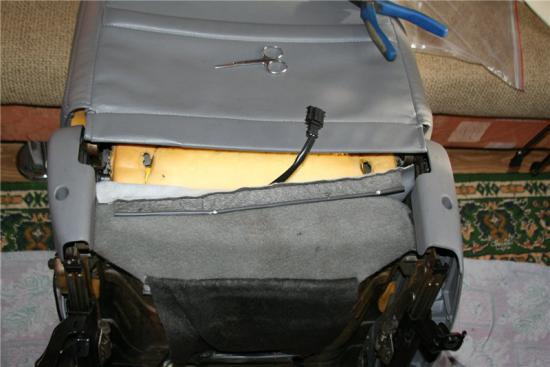

После чего необходимо отжать 2 кольца, которые держат 2 натянутые трубки из резины.

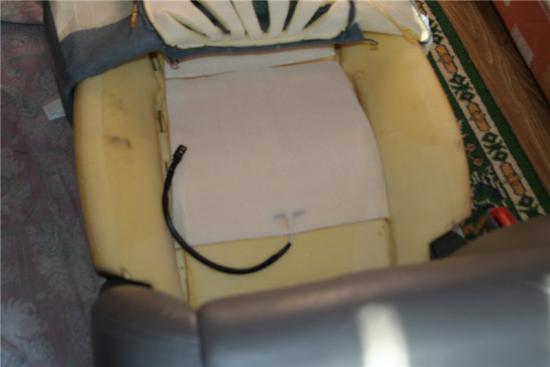

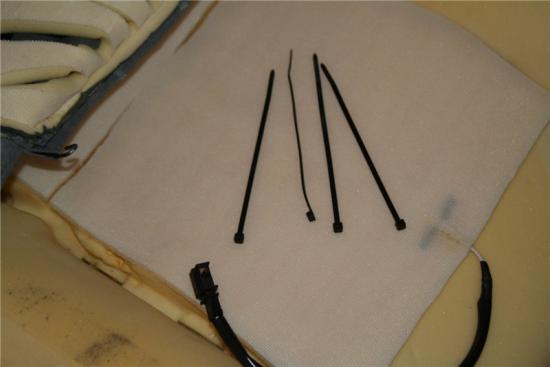

Теперь можно засунуть в кресло нагревательный элемент. В нагревательном элементе необходимо проделать 2 дырки, где Вы планируете закрепить спицу.

Затем осталось подключить обогрев через свое реле и предохранитель.
