Установка поршня первого цилиндра в положение ВМТ такта сжатия двигателей 4B12 и 4B11 Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Домкрат винтовой
  • Балонный ключ
  • Отвертка плоская средняя
  • Кисть флейцевая (тонкая)
  • Противооткатный упор (башмак)
  • Ключ трещоточный
  • Удлинитель (с карданчиком)
  • Головка на 10 мм
  • Головка на 12 мм
  • Головка на 17 мм
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 16 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Вороток под торцевую насадку
  • Насадка на вороток на 22 мм
  • Динамометрический ключ
  • Плоскогубцы
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт)
  • Инструмент для фиксации шкива коленчатого вала (вильчатый держатель MB990767 и спецболты и MD998719)
  • Съемник масляного поддона MD998727
  • Опора регулируемая с винтовым домкратом (или подъемное устройство)
  • Нож (или скребок)
  • Маркер
  • Воронка

Детали и расходники:

  • Уплотнительная прокладка сливной пробки поддона двигателя MD050317

Уплотнительная прокладка MD050317 сливной пробки поддона двигателя Mitsubishi Outlander XL

  • Уплотнительная прокладка крышки головки блока цилиндров 1035A583

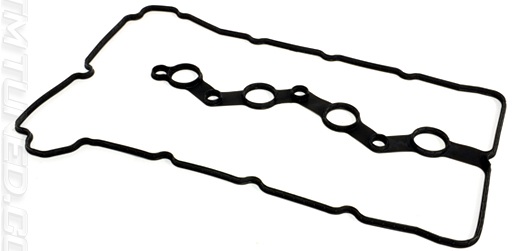

Уплотнительная прокладка 1035A583 крышки головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

  • Емкость техническая
  • Моторное масло
  • Веревка или проволока
  • Очиститель (или растворитель)
  • Обезжириватель
  • Деревянный брусок
  • Герметик Loctite 5900 или 5970, Three Bond 1217G (1000А923) или 1227D

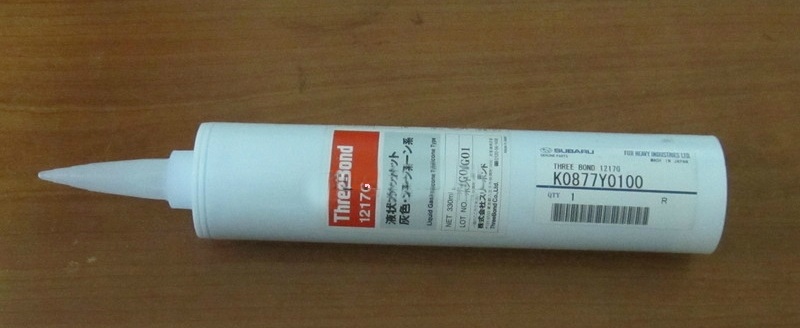

Герметик Three Bond 1217G для уплотнения соединений двигателей 4B12 и 4B11 Mitsubishi Outlander XL

  • Краска
  • Ветошь

Примечания:

Поршень 1-го цилиндра устанавливают в положение ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель Аутлендер ХЛ не будет нормально работать.
Работы по установке поршня 1-го цилиндра в положение ВМТ такта сжатия двигателя 6B31 описаны здесь.

1. Активируйте стояночный тормоз и установите под левое заднее колесо противооткатный упор. Отверните балонным ключом гайки правого переднего колеса на 1 оборот, а потом с помощью домкрата вывесьте правую переднюю часть автомобиля и полностью отверните гайки для снятия колеса.

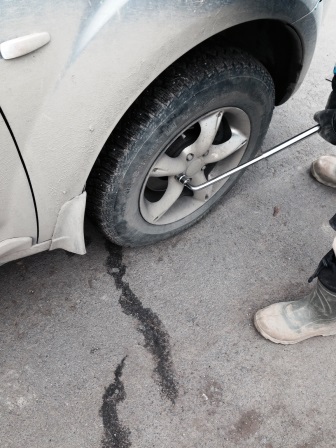

Отворачивание гаек крепления переднего колеса Mitsubishi Outlander XL

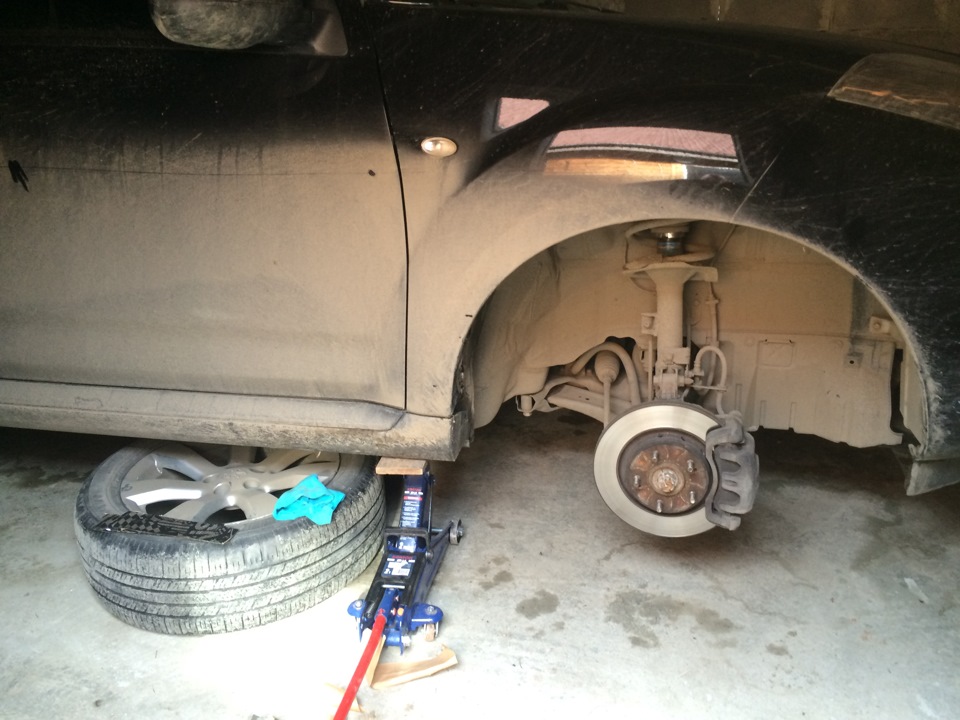

Снятое переднее правое колесо Mitsubishi Outlander XL

2. Затем снимите правый боковой брызговик, как описано здесь.

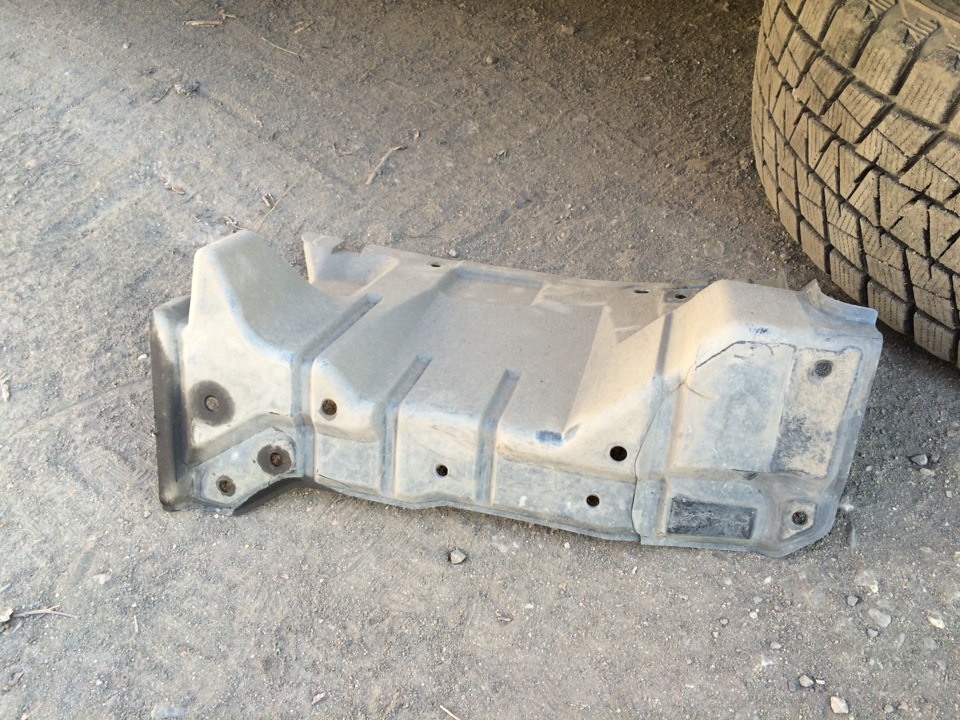

Снятый правый боковой брызговик двигателя 4B12 Mitsubishi Outlander XL

3. Слейте моторное масло из двигателя.

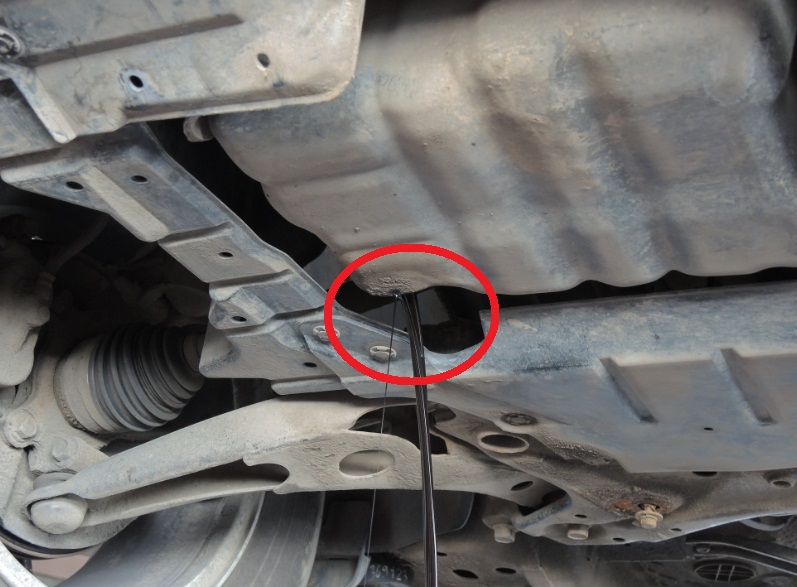

Сливание моторного масла из двигателя 4B12 Mitsubishi Outlander XL

4. Снимите крышку головки блока цилиндров двигателя, как описано здесь.

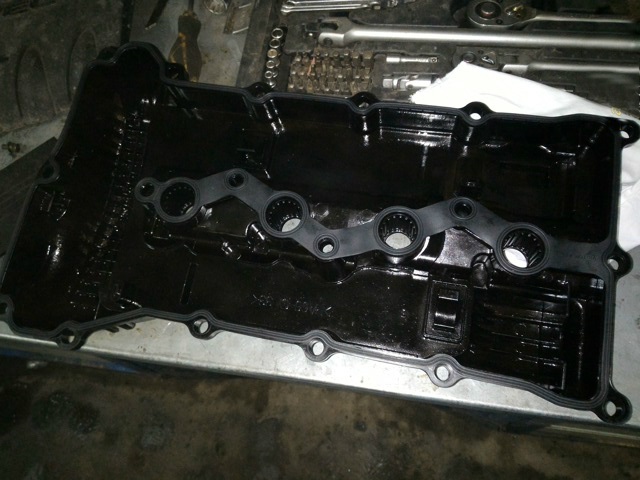

Снятая крышка головки блока цилиндров двигателя 4B12 Mitsubishi Outlander XL

5. Установка меток распредвалов осуществляется с помощью воротка с насадкой на 22 мм. За болт крепления шкива привода вспомогательных агрегатов проверните коленчатый вал по часовой стрелке до совмещения установочной метки на каждой звездочке распределительного вала с верхней плоскостью головки блока цилиндров, как показано на рисунке, и установите первый поршень в ВМТ такта сжатия.

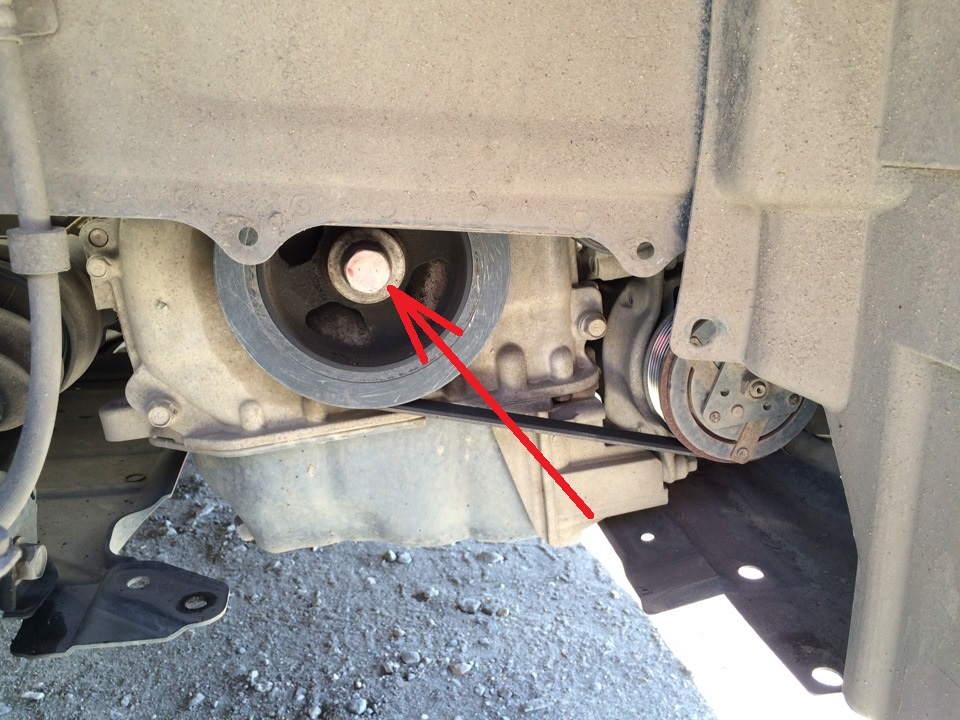

Размещение болта крепления шкива коленчатого вала двигателя 4B12 Mitsubishi Outlander XL

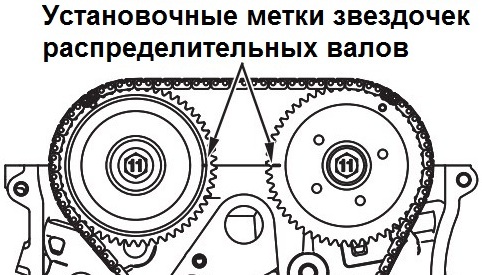

Совпадение установочных меток звездочек распределительных валов двигателя 4B12 Mitsubishi Outlander XL

Примечание:

При установке в ВМТ первого цилиндра не проворачивайте коленчатый вал против часовой стрелки.

6. Проверьте совмещение установочной метки на шкиве коленчатого вала с меткой "Т" на индикаторе угла опережения зажигания (шкала на крышке цепи привода ГРМ).

Размещение индикатора угла опережения зажигания на крышке привода ГРМ двигателя 4B12 Mitsubishi Outlander XL

Примечание:

Дополнительно убедитесь, что установочная метка (шпонка) звездочки коленчатого вала совмещена с плоскостью блока цилиндров под крышку коренного подшипника. Для этого необходимо снять крышку цепи привода ГРМ.

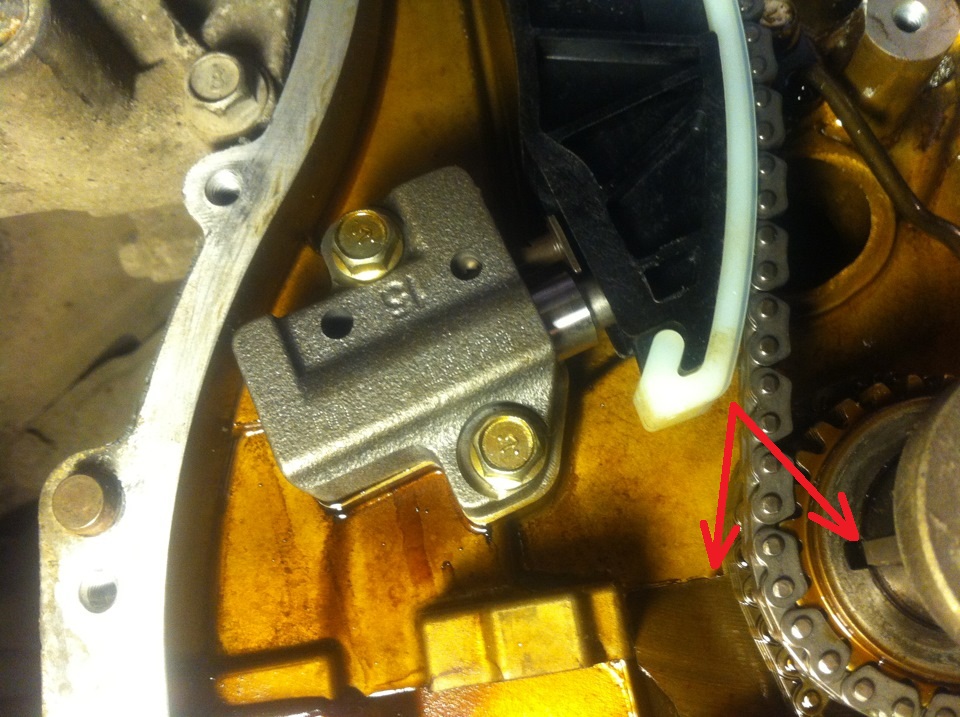

Совпадение меток ВМТ первого цилиндра на звездочке коленчатого вала и крышке коренного подшипника двигателя 4B12 Mitsubishi Outlander XL

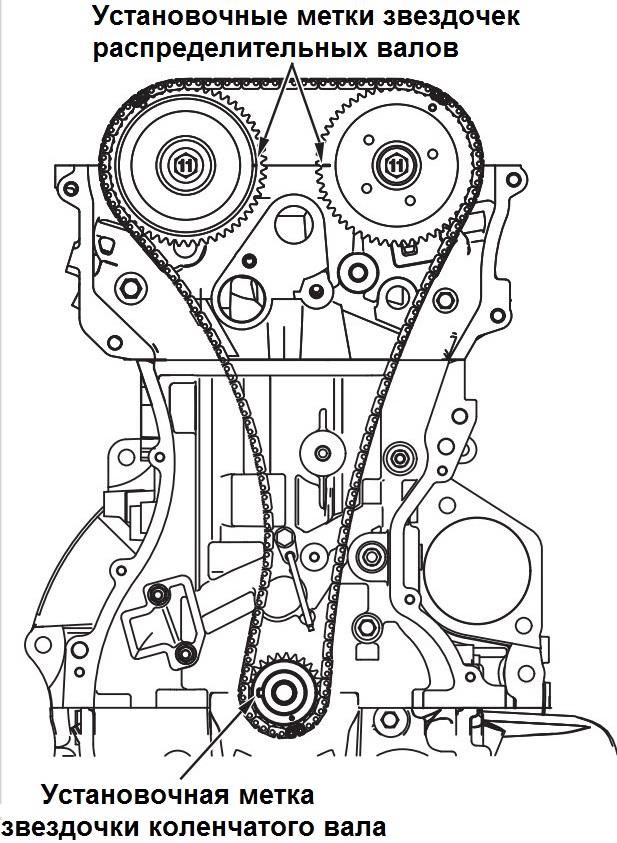

Установочные метки положения поршня первого цилиндра в ВМТ такта сжатия двигателя 4B12 Mitsubishi Outlander XL

7. Если метки звездочки коленчатого вала не совпадают, снимите цепь привода ГРМ и поверните коленчатый вал по часовой стрелке досовпадения меток.

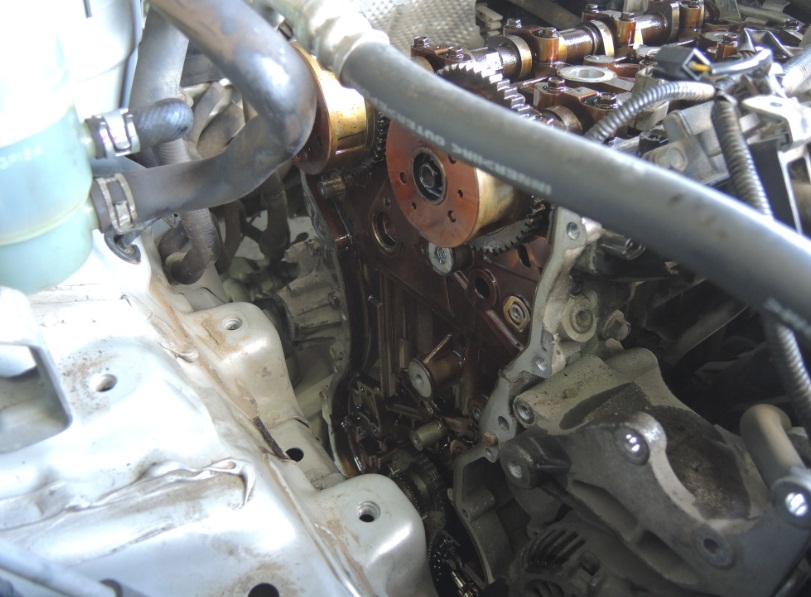

Снятая цепь привода газораспределительного механизма с двигателя 4B12 Mitsubishi Outlander XL

8. После проведения работ связанных с установкой ВМТ, нужно собрать все детали в обратном порядке.

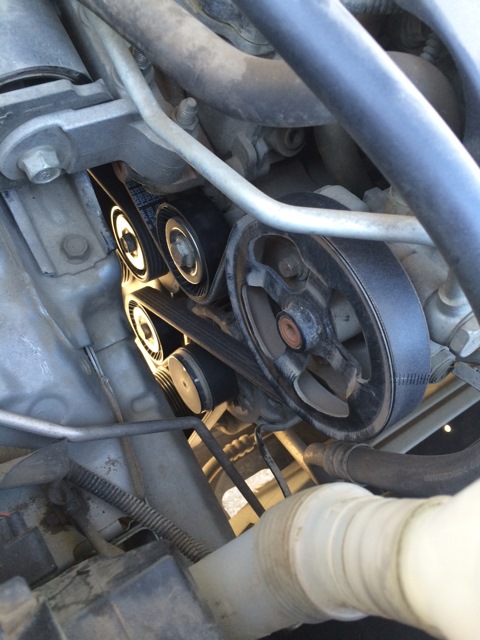

Установленный ремень привода вспомогательных агрегатов двигателя 4B12 Mitsubishi Outlander XL

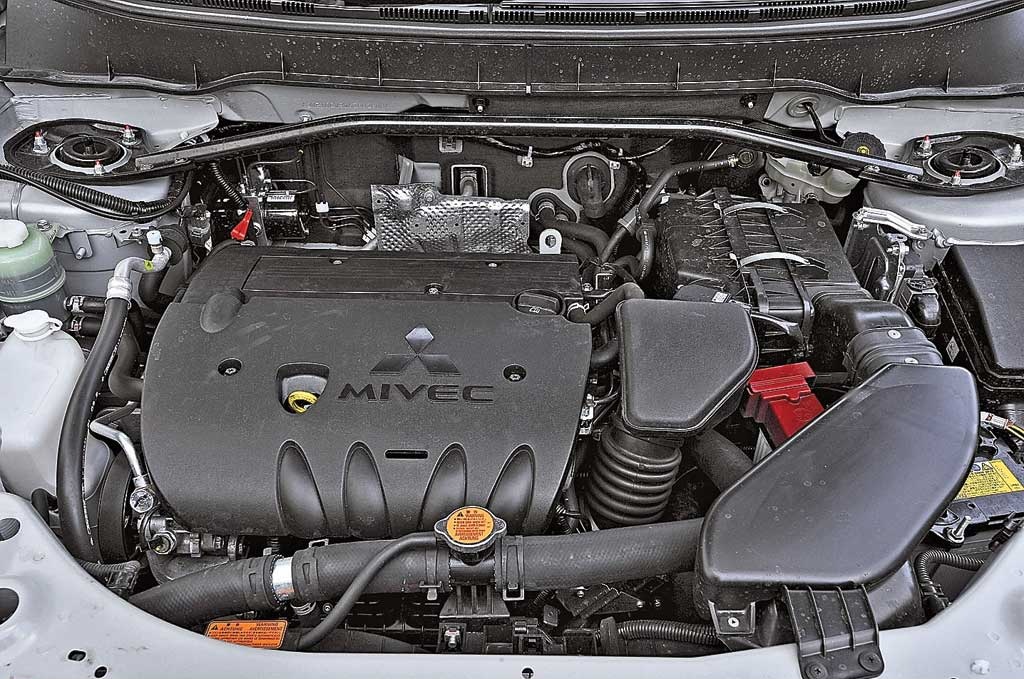

Собранный двигатель 4B12 Mitsubishi Outlander XL
