Снятие и установка радиатора Mitsubishi Outlander XL 2007 - 2012

Инструменты:

• Отвертка плоская средняя
• Пассатижи
• Ключ накидной прямой 10 мм
• Ключ накидной прямой 12 мм
• Торцевая головка 10 мм
• Торцевая головка 12 мм
• Ключ трещоточный
• Удлинитель торцевых головок

Детали и расходники:

• Ветошь
• Тканевые перчатки
• Пустая тара для слива жидкости
• Изолента
• Проволока или шнур
• Подушки опор радиатора
• Радиатор (если нужно)
• Емкость с чистой водой

Примечание:

Радиатор подлежит замене при обнаружении в нем течи охлаждающей жидкости. Радиатор можно проверить и отремонтировать в мастерской, оборудованной специальным оборудованием.

Снимайте радиатор только на холодном двигателе.

Снятие и установка радиатора Mitsubishi Outlander XL

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте охлаждающую жидкость из системы охлаждения.

3. Снимите воздухозаборник.

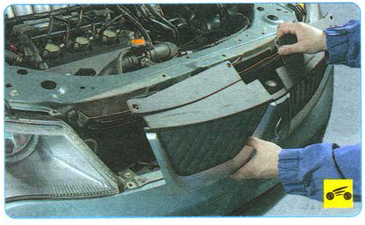

4. Снимите облицовку радиатора.

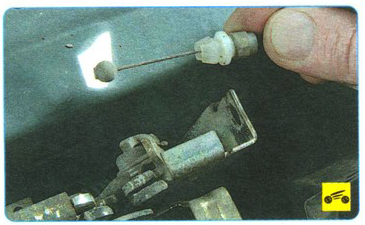

5. Выведите наконечник троса из рычага замка капота.

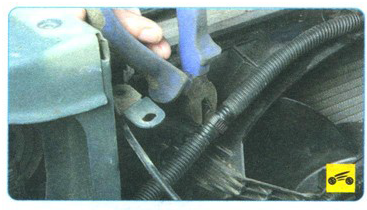

6. Отсоедините держатели троса привода замка капота от верхней поперечины радиатора.

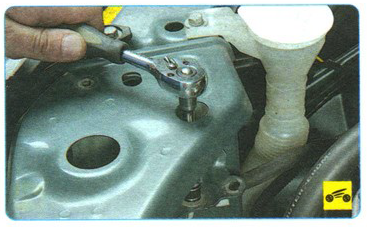

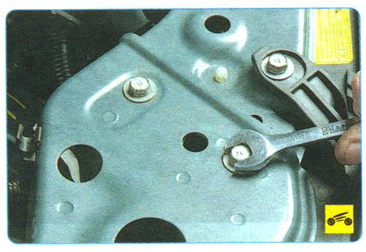

7. Выверните с каждой стороны по два верхних болта.

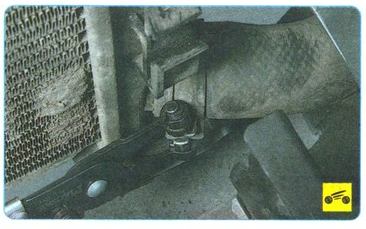

8. Выверните по одному нижнему болту крепления.

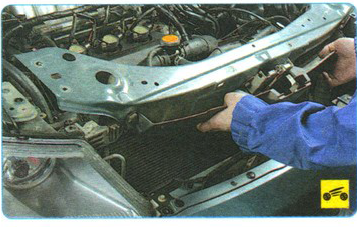

9. Снимите верхнюю поперечину радиатора.

10. Сожмите фиксатор крепления.

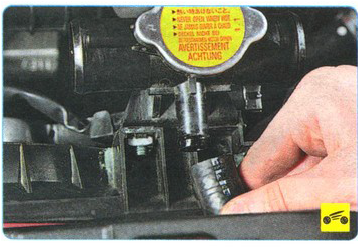

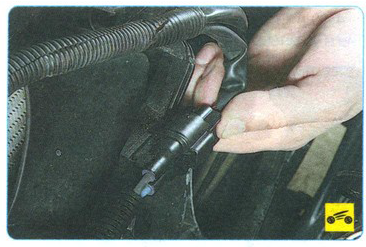

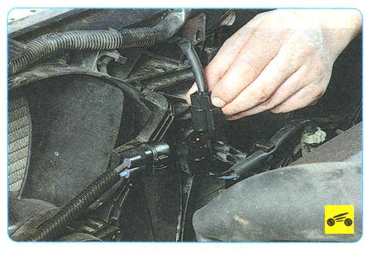

11. Отсоедините колодку жгута проводов от вентилятора системы охлаждения двигателя.

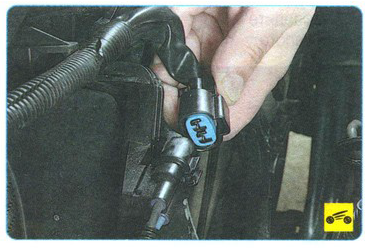

12. Аналогично отсоедините колодку жгута проводов от вентилятора системы кондиционирования.

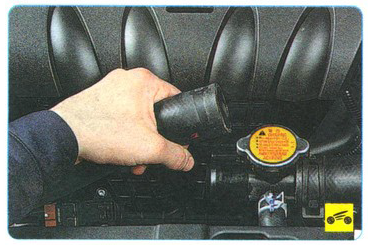

13. Извлеките шланг радиатора.

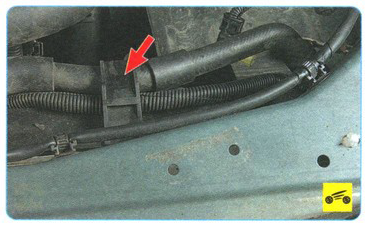

14. Извлеките жгут проводов из кронштейна кэжуха шланга радиатора.

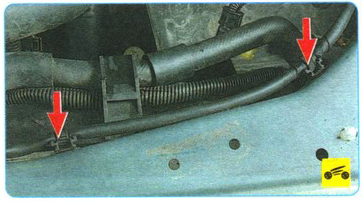

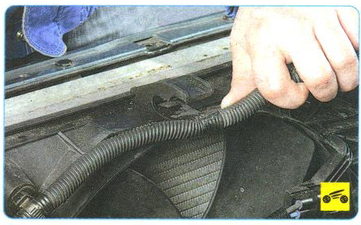

15. Извлеките фиксаторы жгута проводов из отверстий в кожухе вентилятора.

16. Сжав пассатижами хомут крепления нижнего шланга радиатора, сдвиньте хомут по шлангу и снимите шланг с патрубка радиатора.

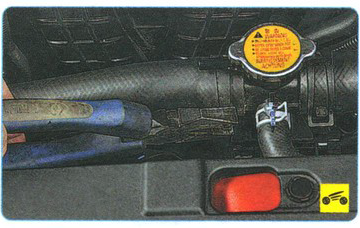

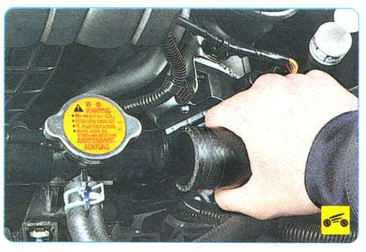

17. Отсоедините шланг расширительного бачка от наливной горловины.

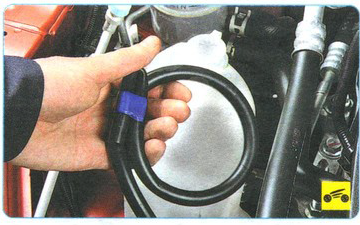

18. Пережмите шланг и зафиксируйте его в таком положении изоляционной лентой, чтобы исключить вытекание охлаждающей жидкости из расширительного бачка.

19. Сожмите пассатижами усики хомута, сдвиньте фиксатор вдоль вентилятора шланга.

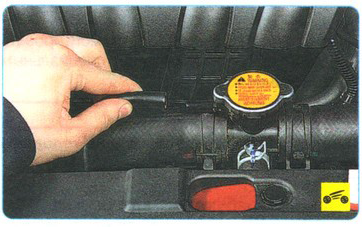

20. Отсоедините шланг радиатора от наливной горловины.

21. Отсоедините от наливной горловины шланг, подводящий охлаждающую жидкость от корпуса термостата.

22. Отсоедините шланг термостата теплообменника (на автомобилях с вариатором).

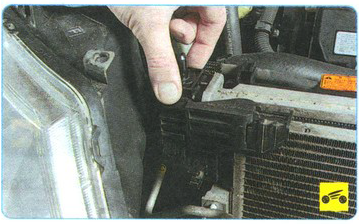

23. Отжав фиксаторы, освободите верхние и нижние опоры конденсора из гнезд радиатора системы охлаждения двигателя.

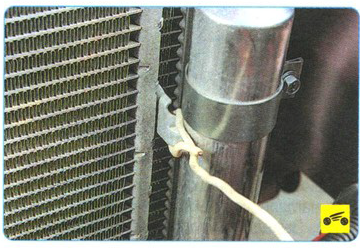

24. Зафиксируйте любым подходящим способом конденсор на кузове автомобиля.

25. Извлеките радиатор системы охлаждения двигателя из моторного отсека.

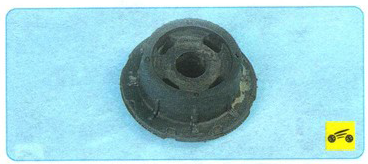

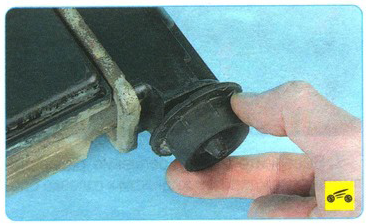

26. Снимите подушки опор радиатора.

27. Осмотрите подушки, сильно деформированные или затвердевшие подушки замените.

28. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора обнаружены трещины, замените радиатор.

29. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверьте его последовательно со всех сторон.

30. Установите радиатор в порядке, обратном снятию.

31. Залейте охлаждающую жидкость.
