Замена прокладки крышки головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Ключ трещоточный
  • Удлинитель торцевых головок
  • Торцевая головка 10 мм
  • Плоскогубцы
  • Нож (или скребок)
  • Динамометрический ключ

Детали и расходники:

  • Прокладка крышки головки блока цилиндров 1035A583

Прокладка 1035A583 крышки головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

  • Очиститель деталей (обезжириватель)
  • Герметик Three Bond 1217G или 1227D, Loctite 5900

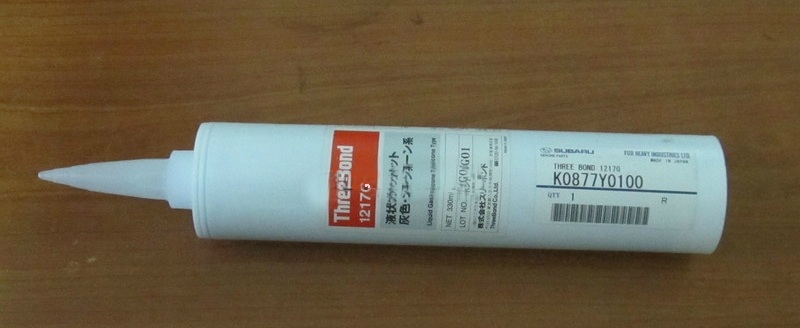

Герметик Three Bond 1217G для клапанной крышки двигателей 4B12 и 4B11 Mitsubishi Outlander XL

  • Ветошь

Примечания:

Замена прокладки клапанной крышки двигателя Аутлендер ХЛ должна стать привычной процедурой, особенно, если автомобиль эксплуатируется активно. Рекомендуется производить замену в следующих случаях:

  • при появлении следов масла снаружи по линии соединения крышки и головки блока;
  • при текущем или капитальном ремонте двигателя;
  • если снимается крышка головки для ТО или ремонта ГРМ.

В этой статье показано, как заменить прокладку клапанной крышки двигателей 4B12 и 4B11. Отличий в замене прокладки этих двигателей нет.

1. Снимите декоративный кожух двигателя, как описано здесь.

Снятый декоративный кожух двигателей 4B12 и 4B11 Mitsubishi Outlander XL

2. Снимите катушки зажигания, как описано здесь.

Извлечение катушки зажигания из свечного колодца двигателей 4B12 и 4B11 Mitsubishi Outlander XL

Крышка головки блока цилиндров со снятыми катушками зажигания двигателей 4B12 и 4B11 Mitsubishi Outlander XL

3. Отсоедините шланг 1 от клапана принудительной вентиляции картера и вентиляционный шланг 2, идущий к резонатору, от крышки головки блока цилиндров.

Размещение креплений шлангов вентиляции картера к крышке блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

4. Ослабьте болты крепления крышки головки блока цилиндров в последовательности, указанной на фото ниже.

Последовательность ослабления болтов крепления крышки головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

Отворачивание болтов крепления крышки головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

5. Отверните болты крепления клапанной крышки полностью и снимите ее.

Снятая крышка головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

6. Теперь прокладка клапанной крышки Аутлендер ХЛ может быть снята.

Размещение прокладки крышки головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

Снятая изношенная прокладка клапанной крышки двигателей 4B12 и 4B11 Mitsubishi Outlander XL

7. Удалите остатки старого герметика с привалочной плоскости крышки цепи привода ГРМ и головки блока цилиндров, контактирующей с прокладкой крышки головки блока цилиндров.

Места для удаления старого герметика в привалочных поверхностях цепи привода ГРМ и головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

8. Обезжирьте поверхность для нанесения герметика, а также с помощью очистителя удалите загрязнения на внутренней стороне клапанной крышки.

Очищенная клапанная крышка двигателей 4B12 и 4B11 Mitsubishi Outlander XL

9. Нанесите на место стыка крышки цепи привода ГРМ и головки блока цилиндров указанный герметик диаметром 4 мм, как показано на рисунке ниже.

Правильность нанесения герметика на место стыка крышки цепи привода ГРМ и головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

10. Установите прокладку с крышкой головки блока цилиндров на место в течение 3 минут после нанесения герметика.

Установленная прокладка на крышку головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

11. Предварительно затяните болты крепления в последовательности, указанной на рисунке ниже. Момент затяжки равен 3,0 ± 1,0 Н·м.

Последовательность затяжки болтов крепления крышки головки блока цилиндров двигателей 4B12 и 4B11 Mitsubishi Outlander XL

12. Окончательно затяните болты номинальным моментом 5,0 ± 0,5 Н·м в последовательности, указанной на рисунке выше.

Примечание:

После установки крышки головки блока цилиндров подождите не менее двух часов перед заливкой масла и/или запуском двигателя.

13. Установите катушки зажигания в свечные колодцы и подсоедините к клапанной крышке шланги вентиляции картера.

Установленные катушки зажигания в клапанную крышку двигателей 4B12 и 4B11 Mitsubishi Outlander XL

14. Установите на двигатель Аутлендер ХЛ пластину клапанной крышки и декоративный кожух.

Двигатель 4B12 Mitsubishi Outlander XL
