Замена тормозных колодок тормозных механизмов задних колес Mitsubishi Outlander 2007 - 2010, XL

Проверяйте состояние тормозных колодок при каждом техническом обслуживании.

Тормозные колодки требуют замены при износе накладок (допустимая толщина фрикционных накладок 2,0 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, при наличии глубоких борозд или сколов.

Заменяйте тормозные колодки передних тормозных механизмов только комплектом - 4 шт. (по две на каждую сторону).

Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «МАХ», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень поднимется.
Вам потребуются: ключ «на 14», отвертка с плоским лезвием.

1. Снимите левое заднее колесо.

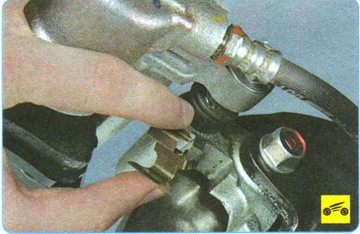

2. Ослабьте затяжку нижнего направляющего пальца...

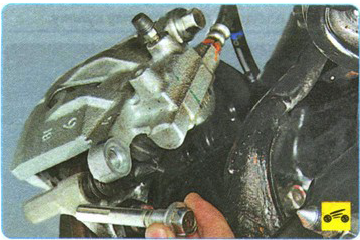

3. ...извлеките его из суппорта...

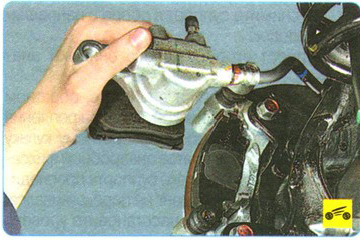

4. ...и приподнимите суппорт вверх вместе с наружной тормозной колодкой.

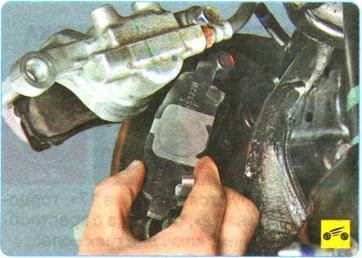

5. Снимите с направляющей внутреннюю тормозную колодку...

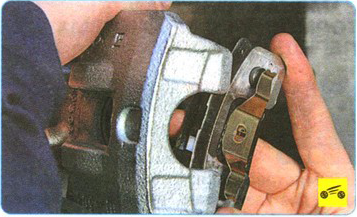

6. ...а с суппорта наружную тормозную колодку.

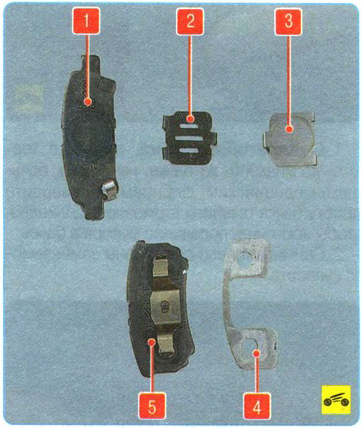

Тормозные колодки заднего рабочего тормозного механизма состоят из следующих элементов: 1 - внутренняя колодка тормозного механизма; 2 - дистанционная пластина; 3,4- виброгасящие пластины; 5 - наружная колодка тормозного механизма с прижимной пружиной.

Наружная и внутренняя колодки заднего рабочего тормозного механизма различны по конструкции и невзаимозаменяемы.

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющих пальцев, а также легкость перемещения суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющий палец и его чехол.

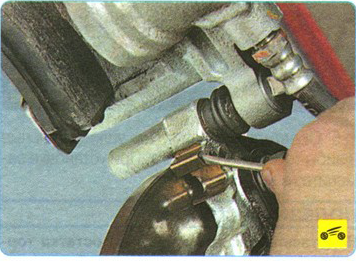

7. Подденьте отверткой...

8. ...и снимите с направляющей колодок нижнюю и верхнюю фиксирующие пружины.

9. С помощью раздвижных пассатижей утопите поршень цилиндра.

10. Установите фиксирующие пружины, тормозные колодки и другие снятие детали в порядке, обратном снятию.

11. Аналогично замените тормозные колодки тормозного механизма правого колеса.

12. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.
