Проверка и замена ремня привода газораспределительного механизма двигателя 6B31 Mitsubishi Outlander XL 2007 - 2012

Инструменты:

• Домкрат винтовой
• Балонный ключ
• Опора регулируемая (или подъемное устройство)
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Шестигранный ключ на 6 мм
• Шестигранный ключ на 8 мм
• Ключ трещоточный
• Удлинитель (с карданчиком)
• Головка на 10 мм
• Головка на 12 мм
• Головка на 14 мм (выпуск до 06.2008)
• Головка на 17 мм
• Гаечный ключ накидной прямой на 17 мм
• Динамометрический ключ
• Маркер
• Шестигранный спецключ для фиксации натяжного механизма (или штифт)
• Шестигранный спецключ для фиксации натяжного механизма (или штифт d=2 мм)
• Инструмент для фиксации шкива коленчатого вала (вильчатый держатель MB990767 и спецболты и MD998719)
• Нож (выпуск с 07.2008)
• Вороток под торцевую насадку
• Насадка на вороток на 22 мм
• Противооткатный упор (башмак)
• Тиски слесарные
• Штангенциркуль

Детали и расходники:

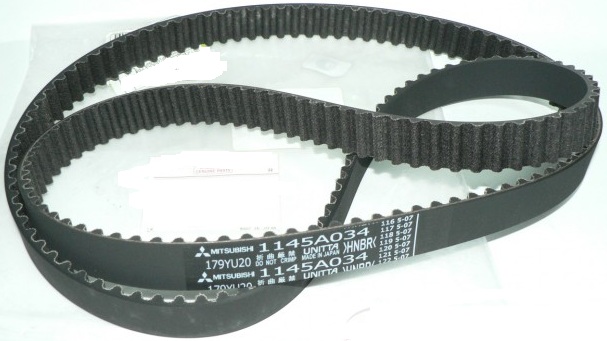

• Ремень привода газораспределительного механизма 1145A034

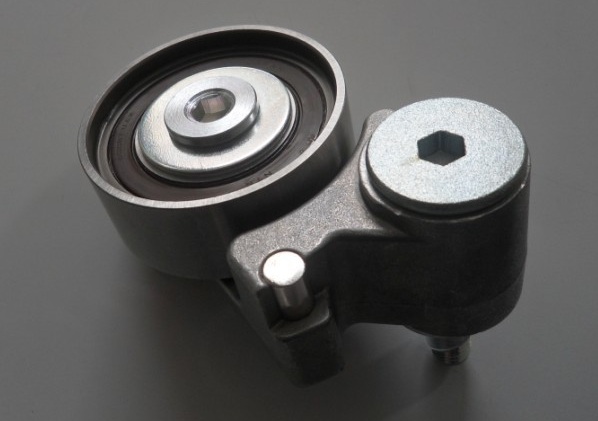

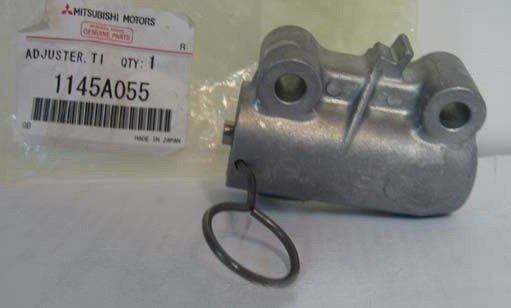

• Натяжитель ремня привода газораспределительного механизма 1145A055

• Натяжной ролик ремня привода газораспределительного механизма 1145A042

• Промежуточный ролик ремня привода газораспределительного механизма 1145A026

• Ремень привода вспомогательных агрегатов 1340A132
• Ремень привода насоса гидроусилителя рулевого управления 4451A083 (выпуск до 06.2008, при необходимости)
• Ремень привода насоса гидроусилителя рулевого управления (4451A083) с приспособлением для установки ремня 4451A086 (выпуск с 07.2008, при необходимости)

• Шкив коленчатого вала 1104A044 (при необходимости)

• Деревянный брусок (при необходимости)

Примечания:

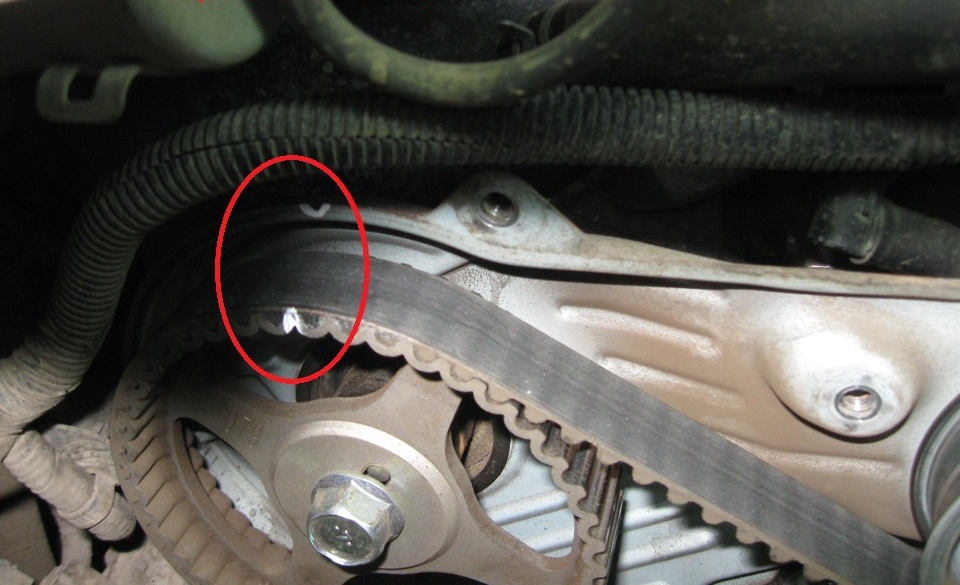

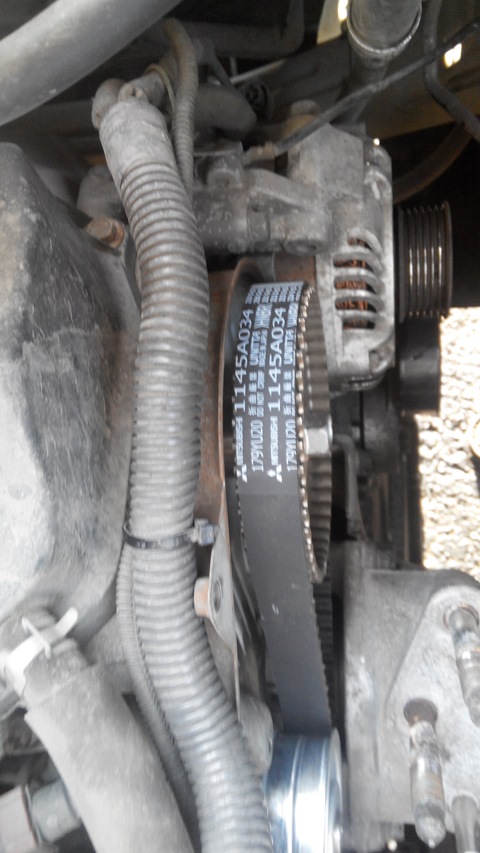

Согласно рекомендации завода-изготовителя, замена ремня ГРМ Аутлендер ХЛ должна проводится через 90 тыс. км пробега или 6 лет эксплуатации (в зависимости от того, что наступит раньше). Также заменяйте ремень, если при осмотре вы обнаружите:

• следы масла на любой поверхности ремня;
• следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
• трещины, складки, углубления или выпуклости на наружной поверхности ремня;
• разлохмачивание нитей корда или расслоение на торцовых поверхностях ремня.

Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительного валов) надо устранить немедленно.

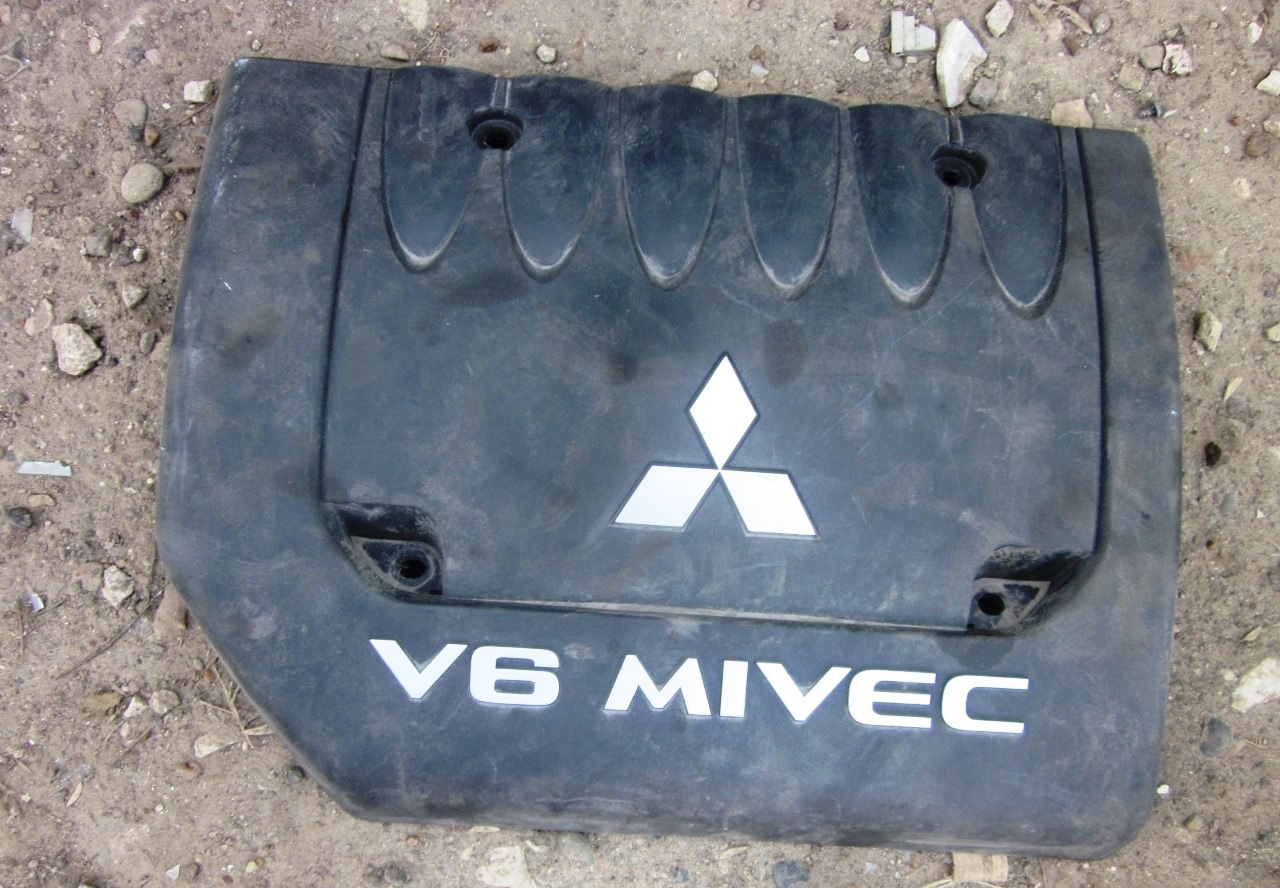

1. Снимите декоративный кожух двигателя, как описано здесь.

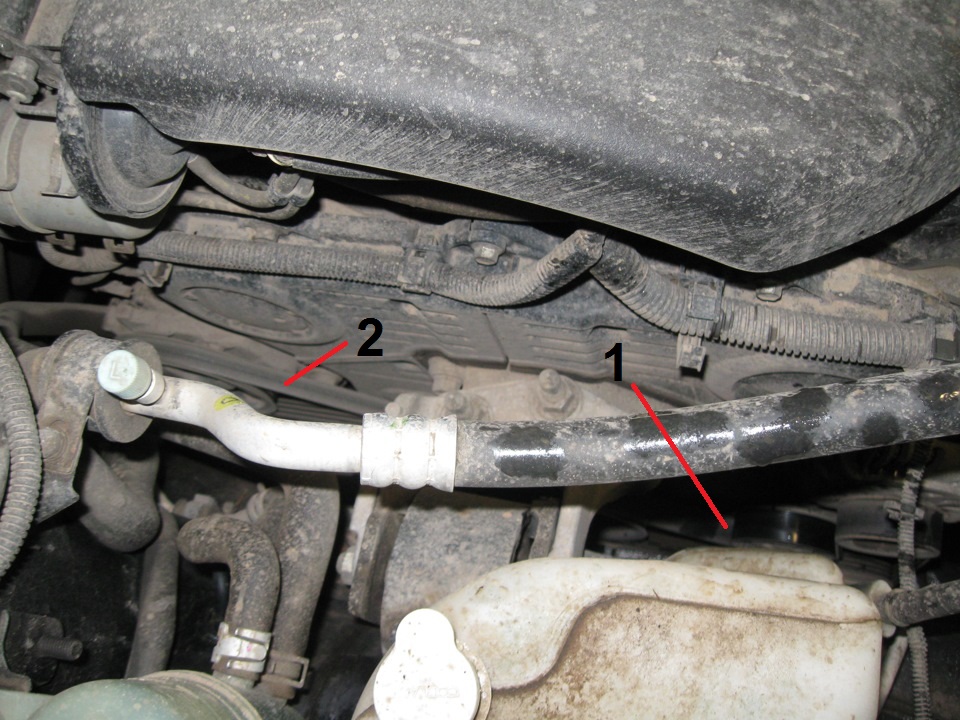

2. Снимите ремень привода вспомогательных агрегатов 1 и насоса гидроусилителя рулевого управления 2, как описано здесь.

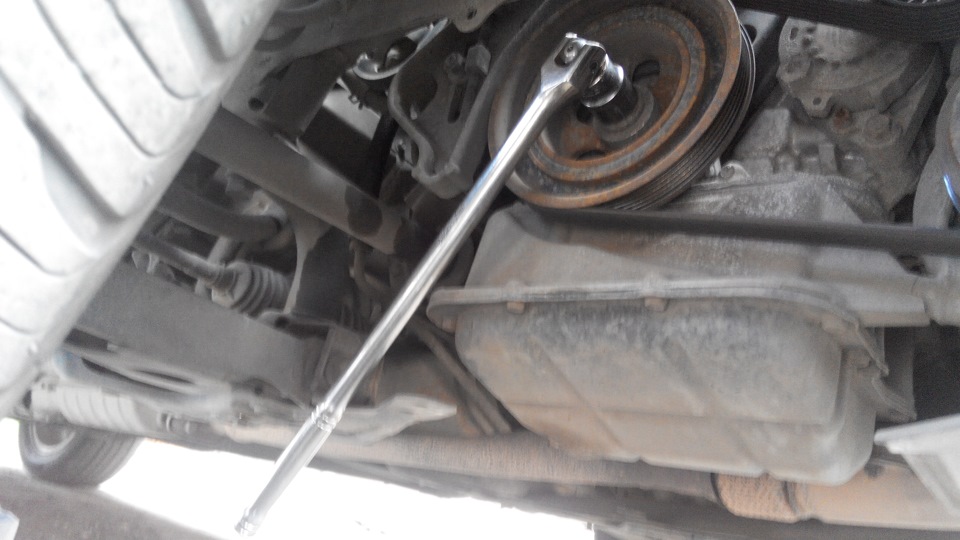

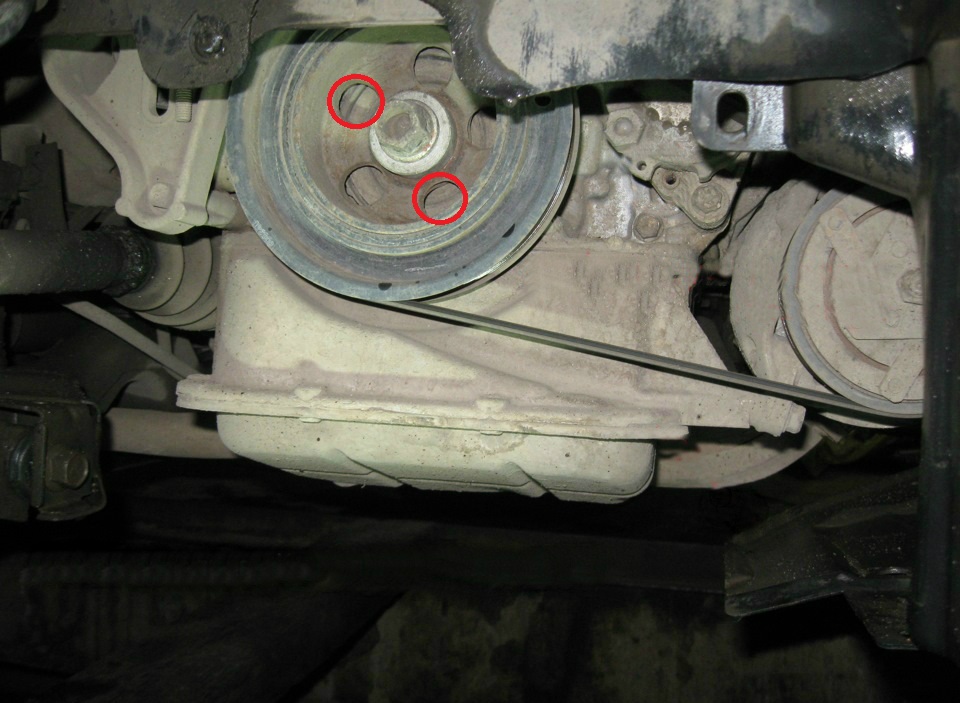

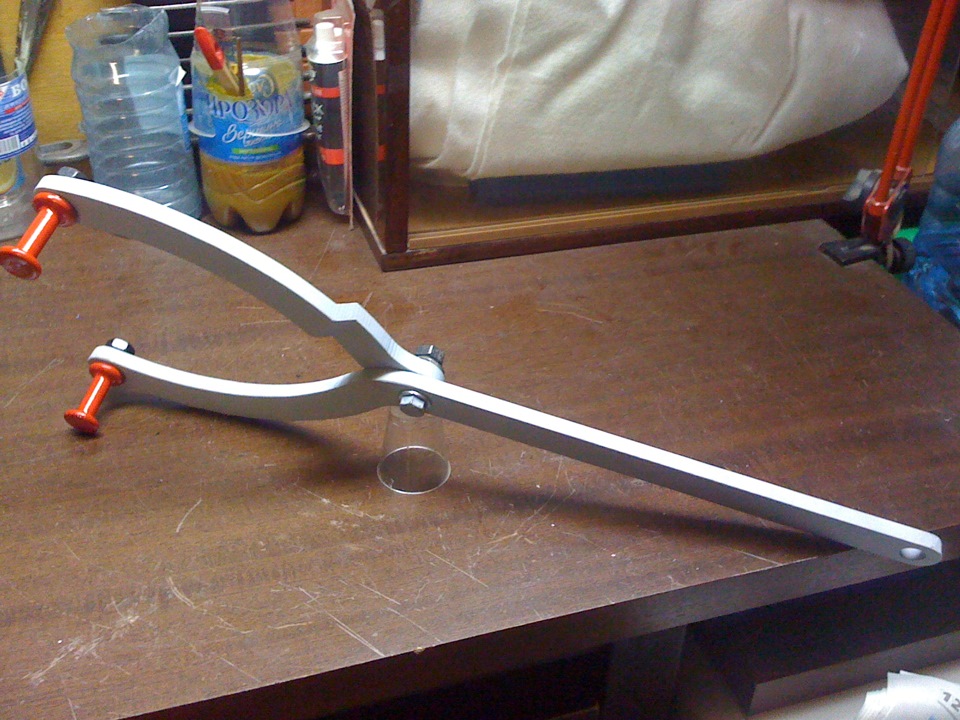

3. Зафиксируйте шкив коленвала Митсубиси Аутлендер ХЛ от проворота с помощью специального инструмента (вильчатого держателя и спецболтов, к.н. соответственно MB990767 и MD998719).

Примечание:

Во избежание повреждения демпфера шкива коленчатого вала используйте для снятия только указанные специальные приспособления.
Надежно закрепите специальный инструмент, чтобы он не перемещался.

4. Воротком с насадкой на 22 мм отверните центральный болт крепления шкива коленчатого вала и снимите болт с шайбой.

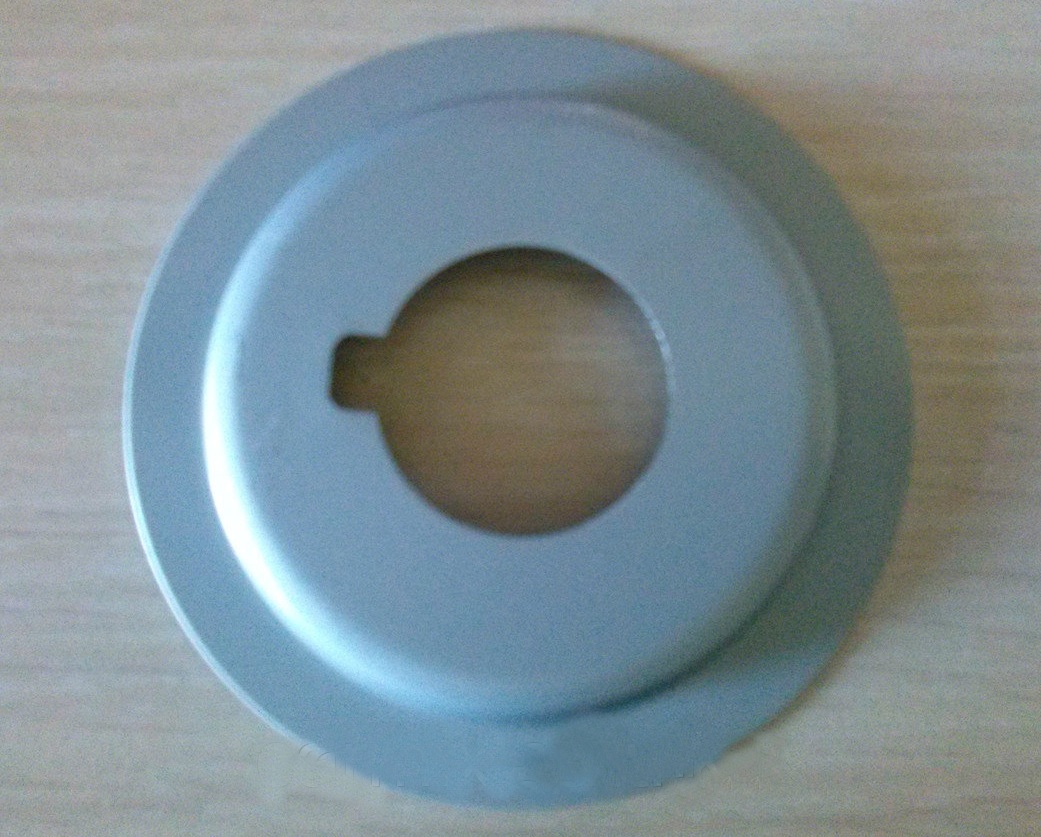

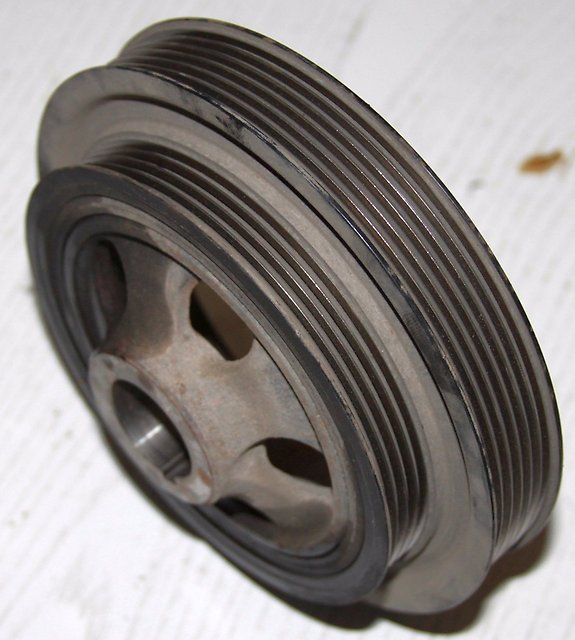

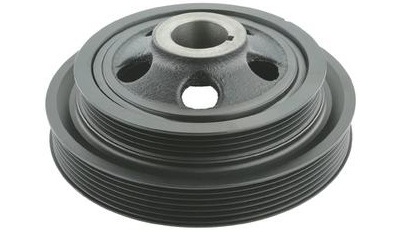

5. Снимите шкив коленчатого вала и переднюю грязезащитную шайбу.

Примечание:

В случае повреждения демпфера шкив коленчатого вала необходимо заменить.

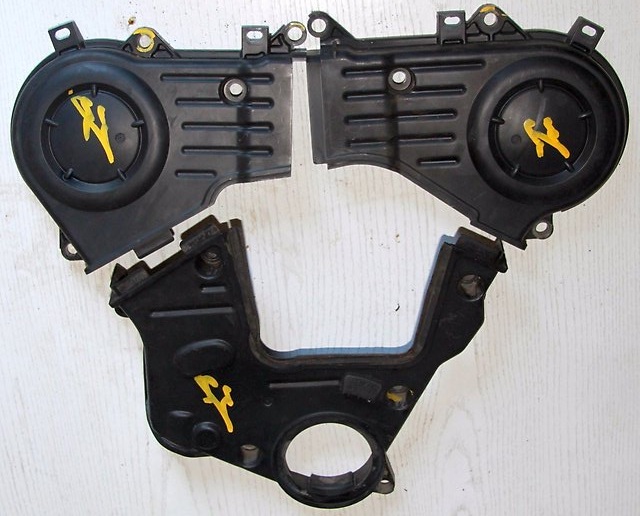

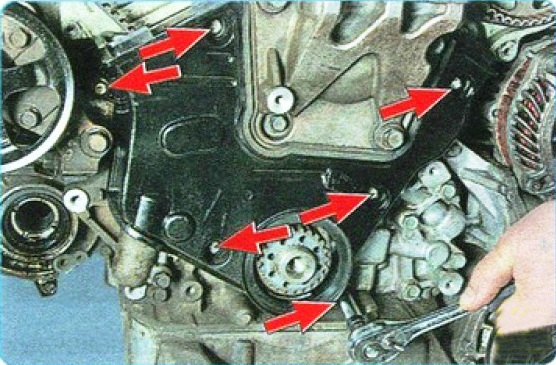

6. Снимите две верхние части крышки ремня привода газораспределительного механизма, как описано здесь (пункты 5-6), а также выверните шесть болтов крепления нижней части крышки и снимите ее.

7. Снимите правую опору двигателя, как описано в этой статье.

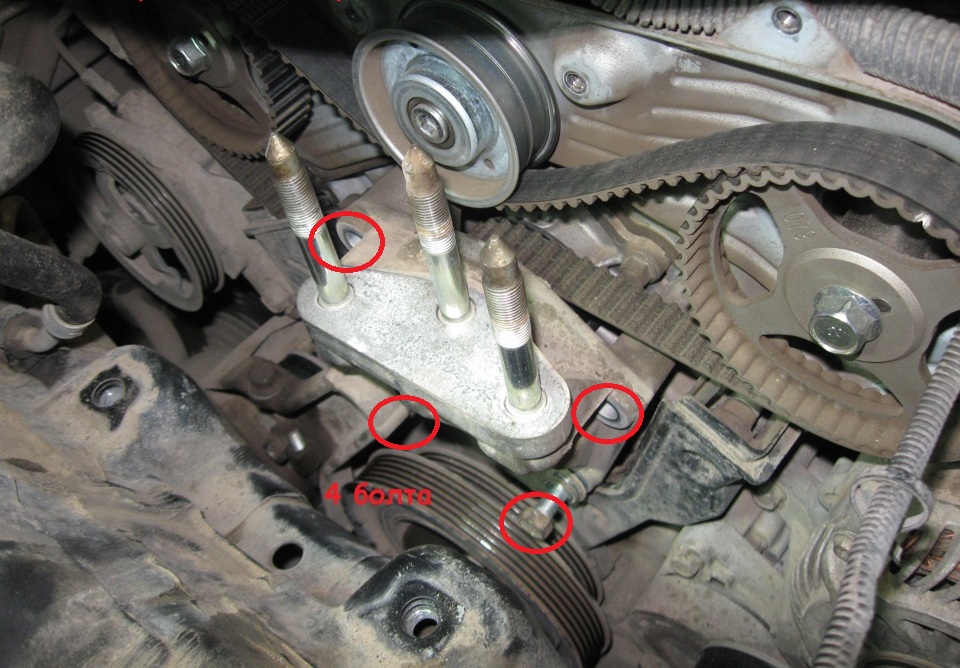

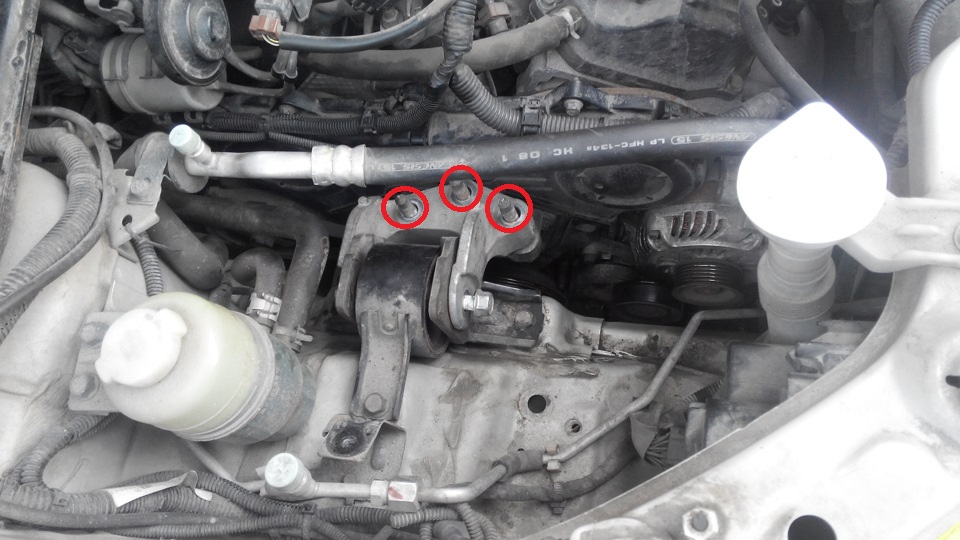

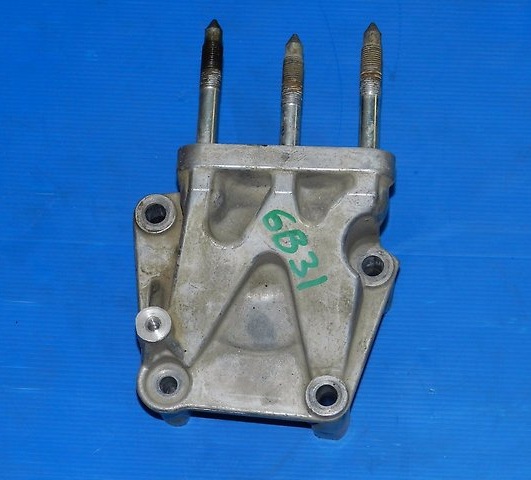

8. Затем отверните четыре болта крепления кронштейна правой опоры двигателя и снимите его.

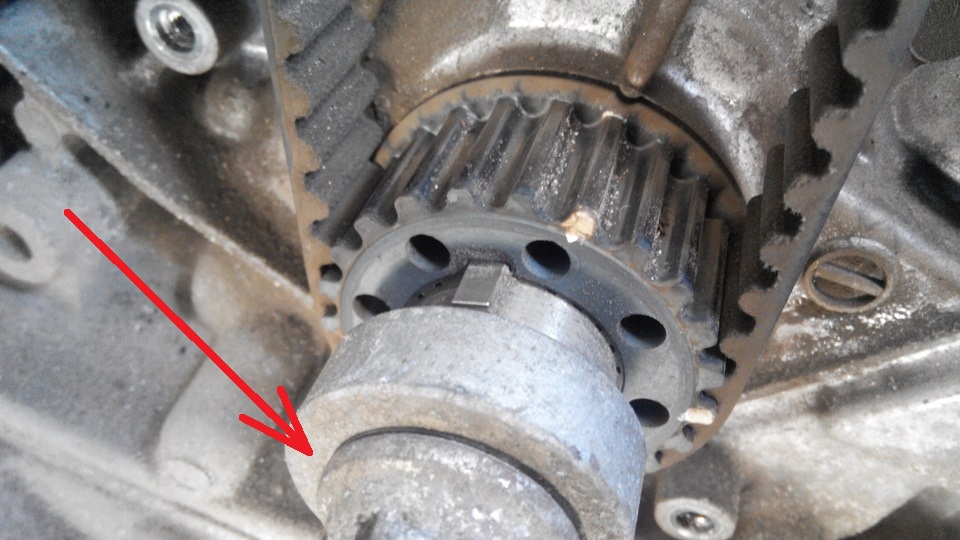

9. Вверните болт крепления шкива в хвостовик коленчатого вала и установите поршень 1-го цилиндра в положение ВМТ такта сжатия, как описано здесь (пункты 7-8).

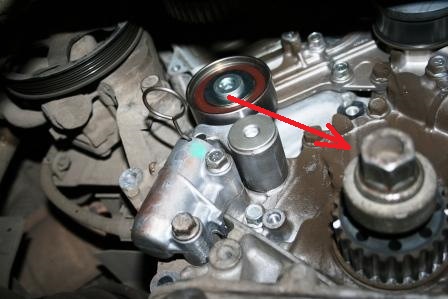

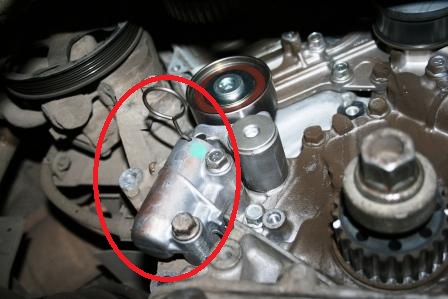

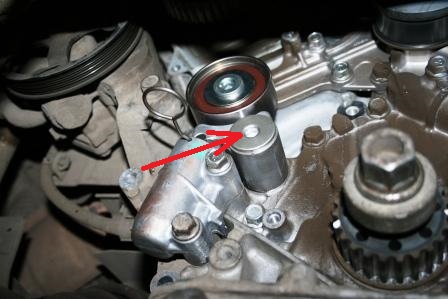

10. Для ослабления ремня выверните болт крепления натяжителя ремня и извлеките его из отверстия корпуса натяжителя.

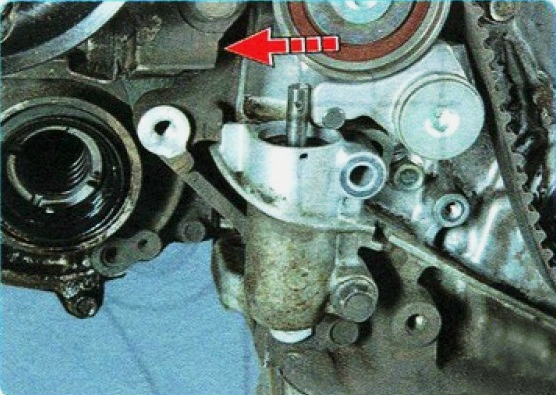

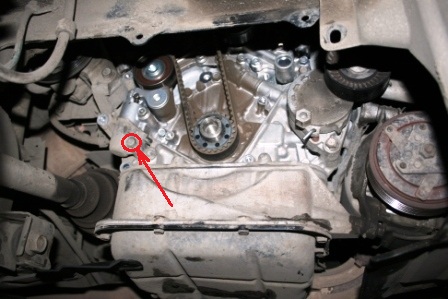

11. После этого ослабьте нижний болт крепления и сдвиньте натяжитель влево. При этом натяжной ролик опустится вниз и натяжение ремня привода газораспределительного механизма ослабнет.

12. Снимите ремень с зубчатого шкива коленчатого вала, с натяжного и промежуточного роликов, а также со шкивов распределительных валов и водяного насоса.

Примечание:

После снятия ремня привода газораспределительного механизма запрещается проворачивать коленчатый и распределительные валы, так как поршни могут повредить клапаны.

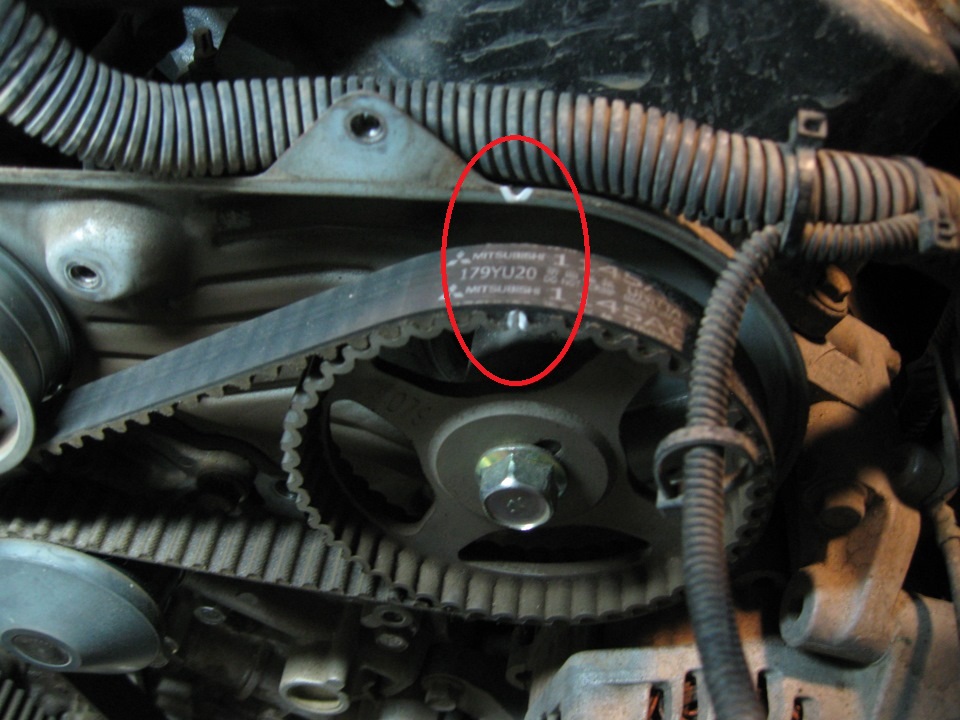

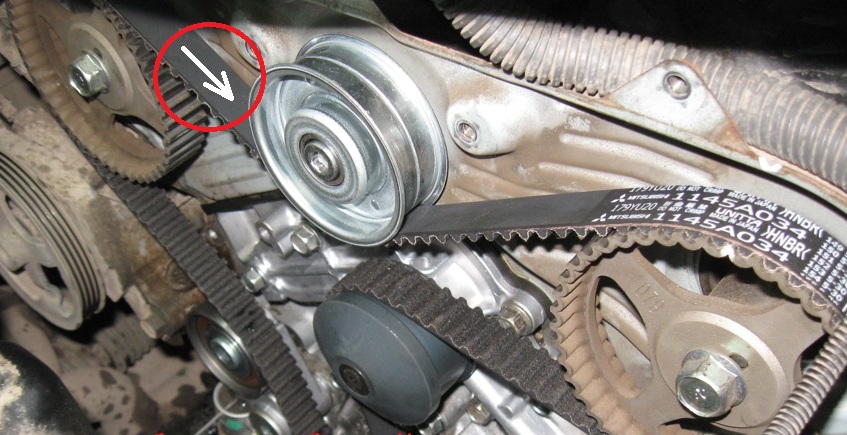

Если при выполнении ремонтных работ ремень привода газораспределительного механизма снимается не для замены, то пометьте стрелкой направление движения ремня при работе двигателя.​

13. Для снятия натяжителя окончательно выверните и извлеките нижний болт (см. пункт 11) крепления и снимите натяжитель.

14. Осмотрите зубчатые шкивы коленчатого вала и распределительных валов. Не допускаются заусенцы, забоины, выкрашивание рабочей поверхности зубьев.

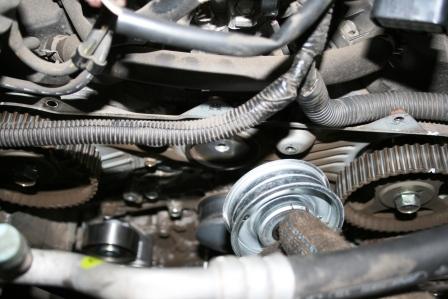

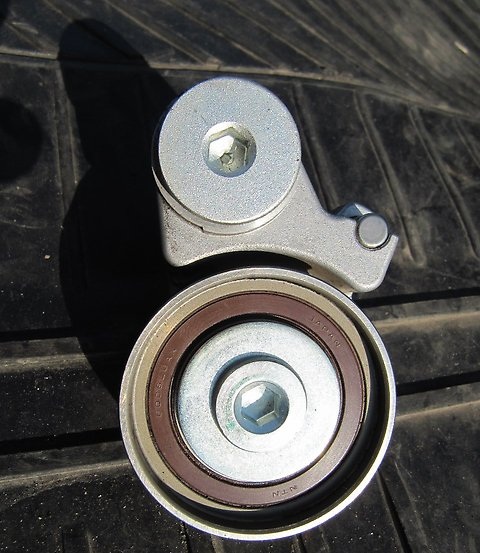

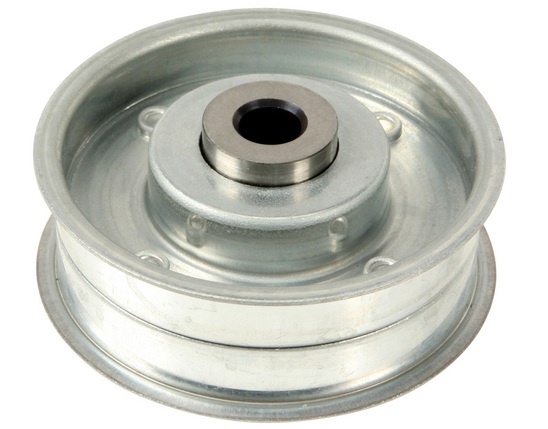

15. Проверьте натяжной 1 и промежуточный 2 ролики на отсутствие механических повреждений и легкость вращения. Ролики должны вращаться бесшумно, без заеданий, равномерно. Не должно быть осевого и радиального люфта.

Примечание:

При необходимости замените дефектные детали.

16. Шестигранным ключом выверните винт крепления оси рычага натяжного ролика и снимите ролик в сборе с рычагом.

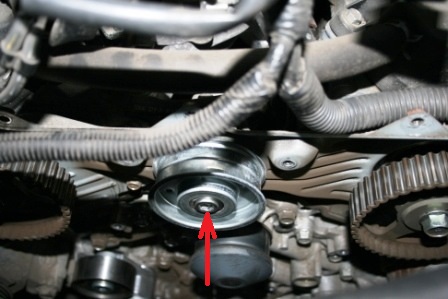

17. Выверните винт крепления промежуточного ролика и снимите его с двигателя.

18. Установите на место натяжной и промежуточный ролики, затянув болты их крепления моментом 41 ± 10 Н·м.

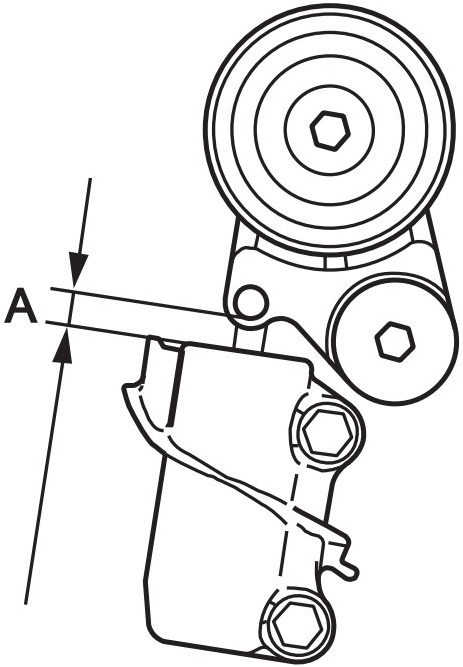

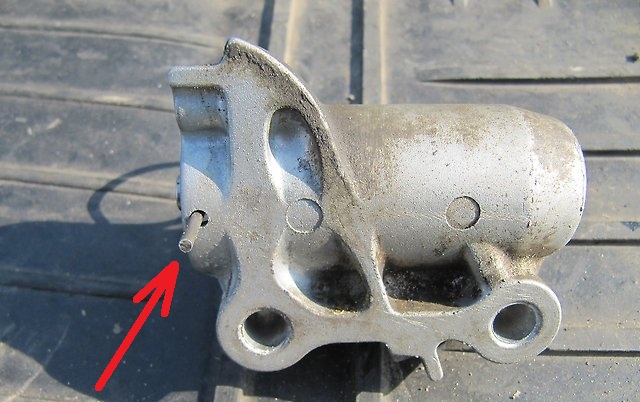

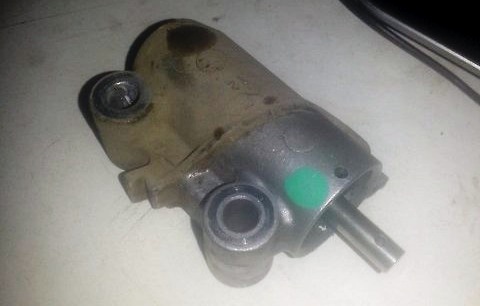

19. Визуально проверьте автоматический натяжитель. Проверьте шток натяжителя на отсутствие износа и повреждения. Измерьте выступание штока натяжителя в свободном состоянии.

Примечание:

Если выступание А менее 9,1 мм, замените натяжитель.

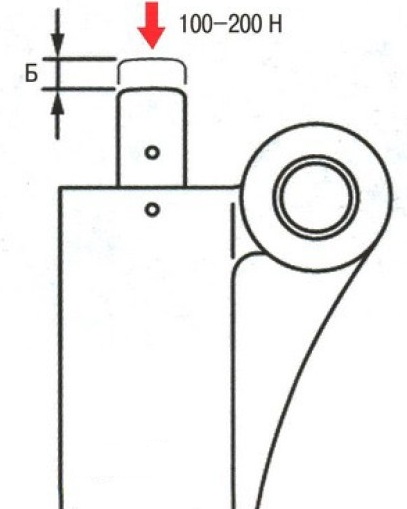

20. Уприте корпус натяжителя в жесткую опору и надавите на шток с усилием 100-200 Н. Измерьте ход Б штока. Ход штока исправного натяжителя должен быть не более 3 мм.

Примечание:

Эту проверку можно выполнить в тисках. Если шток легко утапливается, замените натяжитель. Если сжатие требует значительных усилий, автоматический натяжитель исправен.

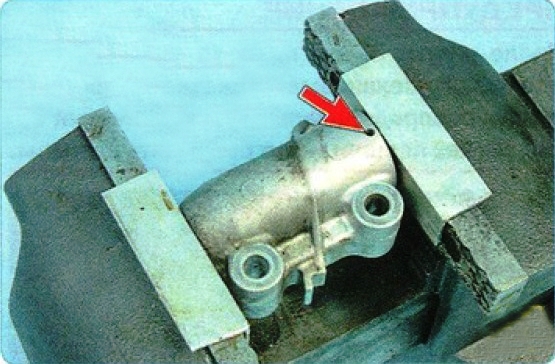

21. Медленно сжимая натяжитель в тисках с накладками из мягкого материала, утопите шток автоматического натяжителя до совпадения отверстий в штоке с отверстием в корпусе.

Примечание:

Во избежание деформации и повреждения натяжителя не сжимайте его слишком быстро.

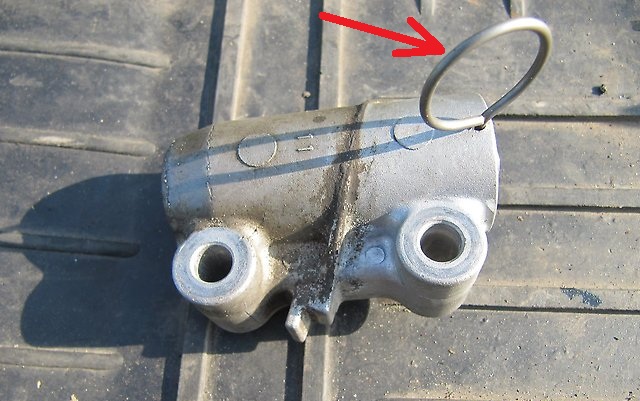

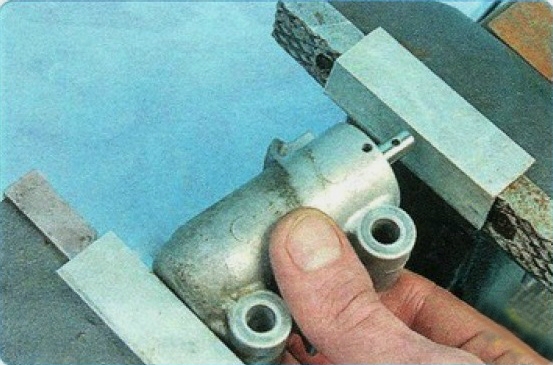

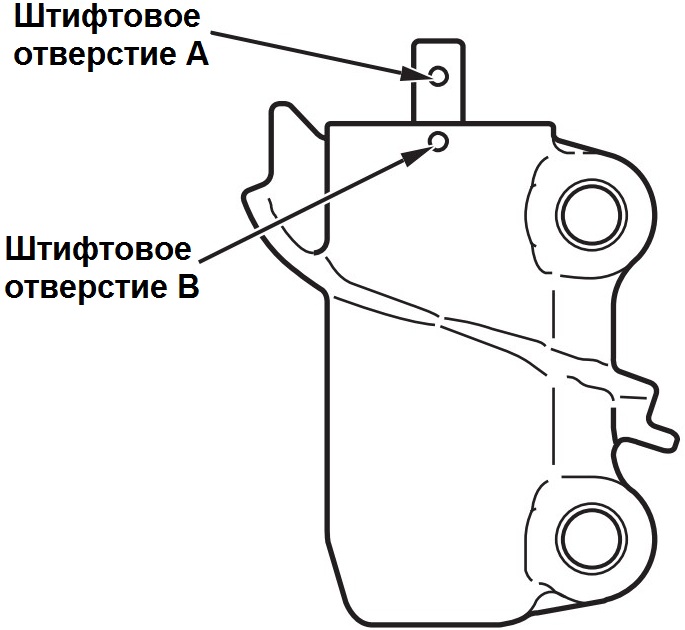

22. Вставьте в совмещенные отверстия натяжителя шестигранный спецключ или штифт (диаметром 2 мм).

23. Установите натяжитель на двигатель Аутлендер ХЛ, затянув болты его крепления номинальным моментом 23 ± 3 Н·м.

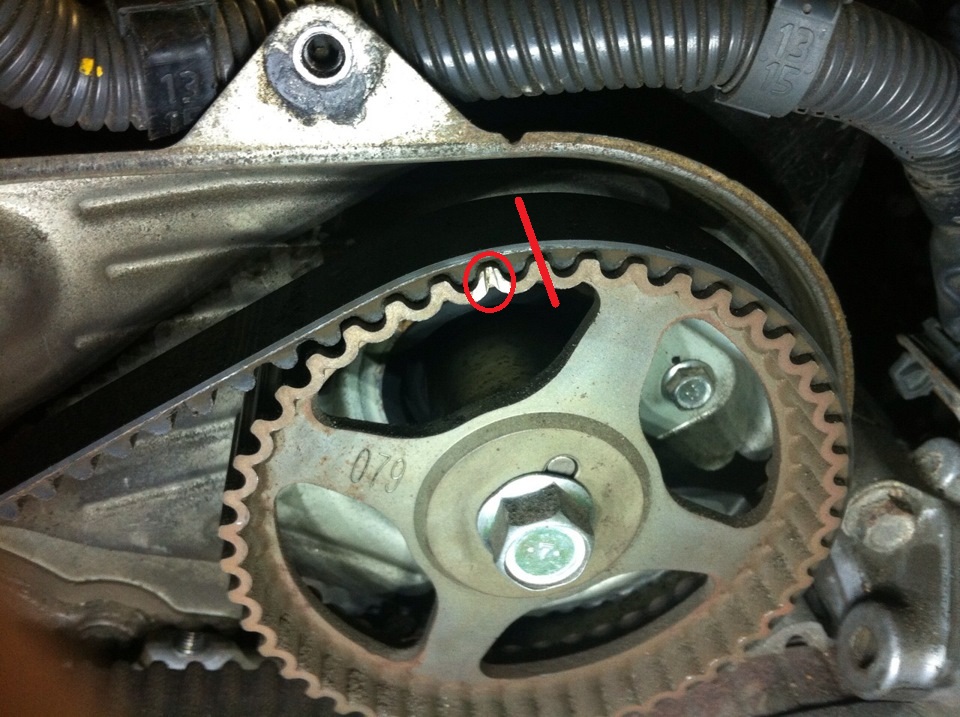

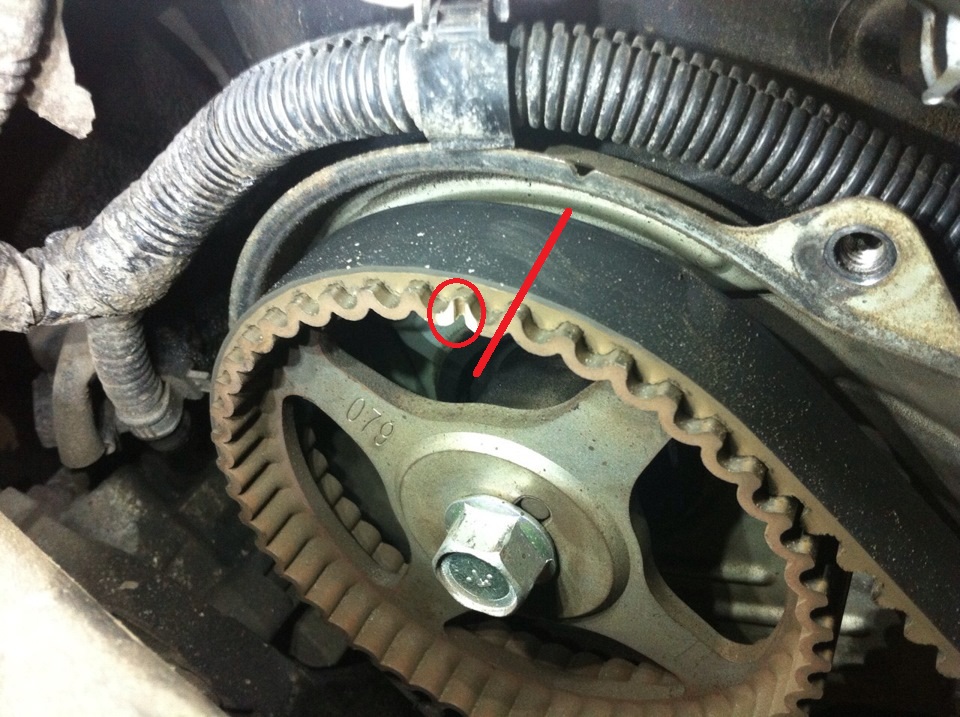

24. Проверьте метки ГРМ Митсубиси Аутлендер ХЛ, их совпадение на шестернях коленчатого и распределительных валов.

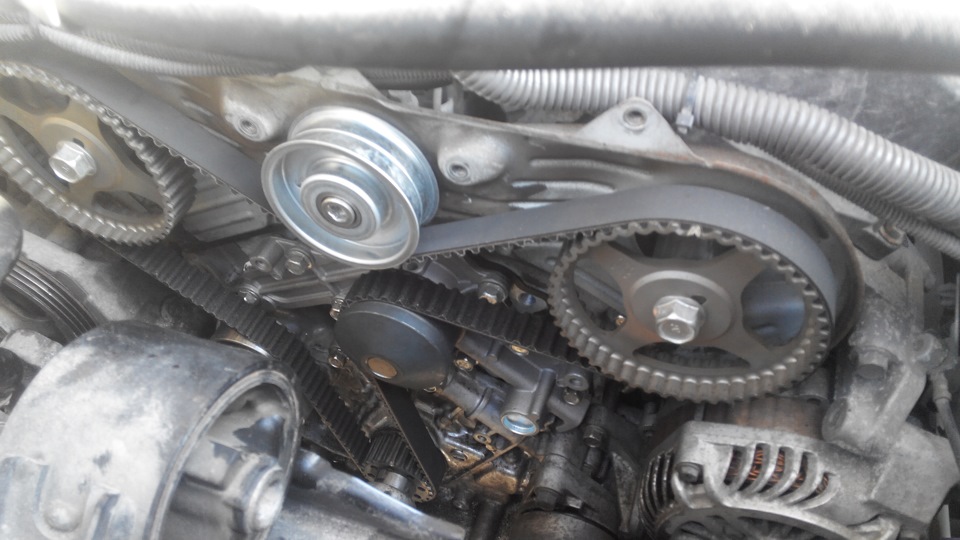

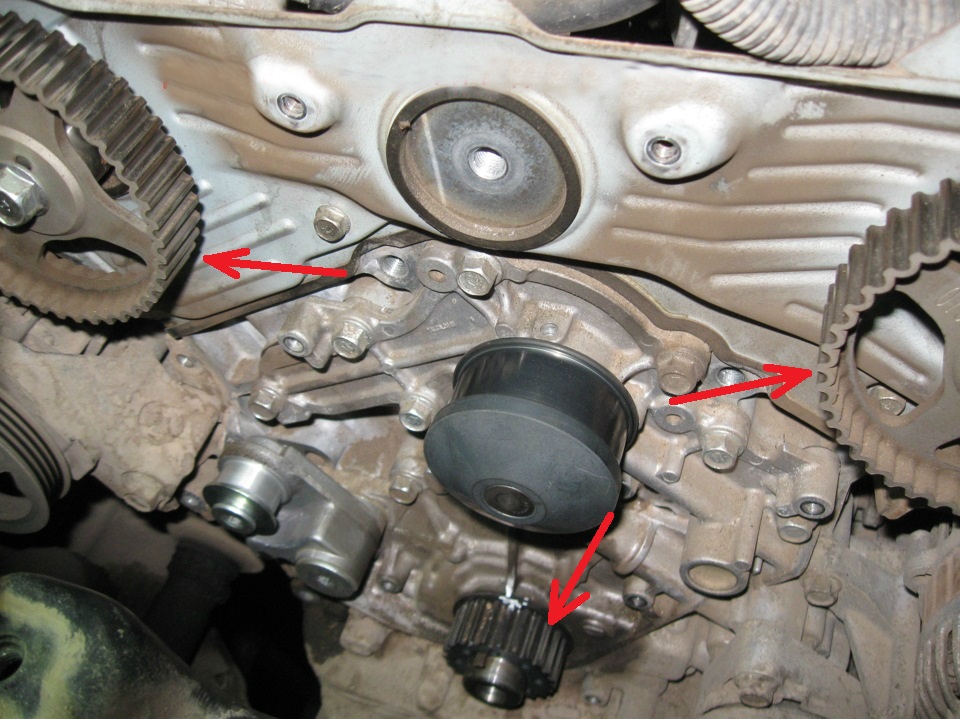

25. Наденьте новый ремень на шкивы в следующем порядке: зубчатый шкив коленчатого вала, шкив водяного насоса, зубчатый шкив правого распределительного вала, промежуточный ролик, зубчатый шкив левого распределительного вала, натяжной ролик.

Примечание:

Если на новом ремне есть стрелки, при установке они должны показывать направление движения ремня при работе двигателя.

26. Извлеките фиксирующий стержень из отверстия натяжителя.

27. Вверните в хвостовик коленчатого вала болт крепления шкива и проверните за болт коленчатый вал на два оборота по часовой стрелке. Проверьте совпадение установочных меток коленчатого и распределительного валов.

Примечание:

При несовпадении повторите установку ремня.

28. Проверьте натяжение ремня привода газораспределительного механизма. Если ремень натянут правильно, плунжер натяжителя должен выступать из корпуса на расстояние А. равное 9,1-13,4 мм.

29. Установите все снятые детали в порядке, обратном снятию.

Примечание:

Номинальный момент затяжки болтов крепления кронштейна правой опоры к блоку двигателя: М8 – 20 ± 5 Н·м; М10 – 48 ± 11 Н·м.
Номинальный момент затяжки болтов крепления крышки привода ГРМ – 7 ± 1 Н·м.
