Установка противотуманных фар Fiat Scudo

Инструмент:

Гаечный ключ рожковый 13 мм
Диагностический сканер Lexia 3
Ноутбук с установленной программой DiagBox 7.57
Отвертка плоская средняя

Детали и расходники:

Противотуманные фары (2 шт.)
Болт 6х25 (2 шт.)
Шайбы ( 4 шт.)

1. Открываем заглушки в бампере

Место под установку противотуманных фар Fiat Scudo

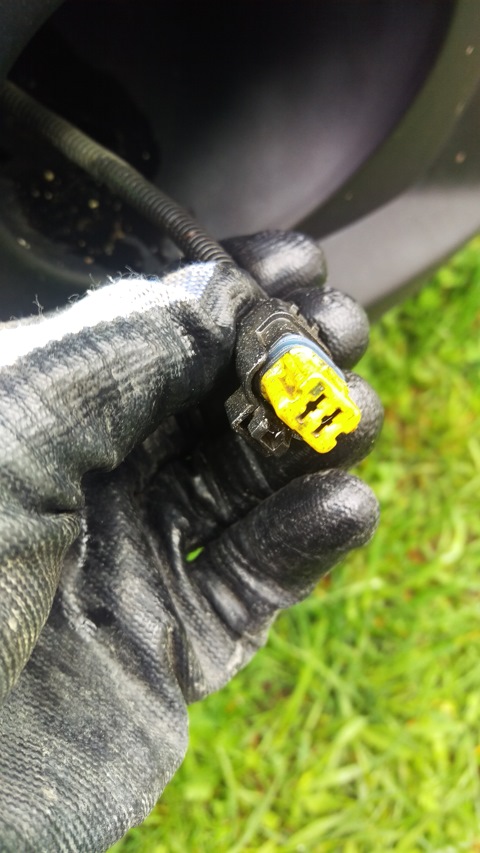

2. Достаем колодки жгута проводов.

Колодка для подключения противотуманной фары Fiat Scudo

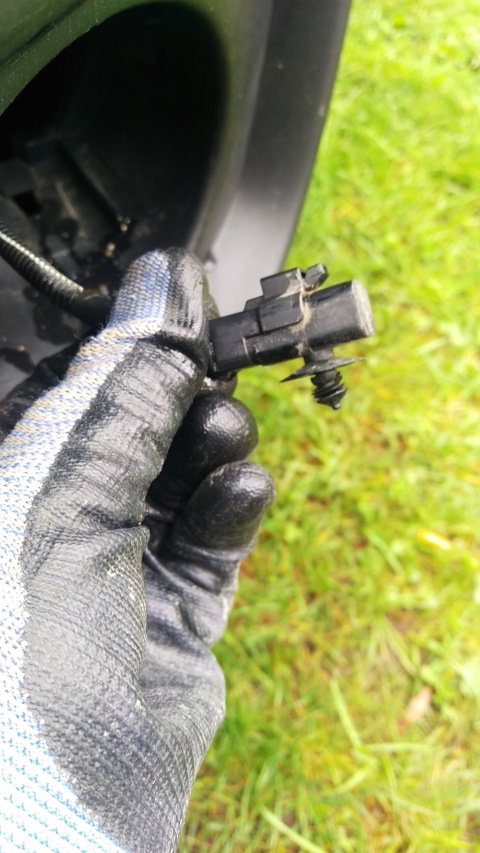

3. Снимаем с колодки колпачок-защиту.

Колодка для подключения противотуманной фары без защитного колпачка Fiat Scudo

4. Подключаем колодки проводов к противотуманным фарам и вставляем их на место до щелчка. Затем каждая фара фиксируется болтом 6х25 с двумя шайбами.

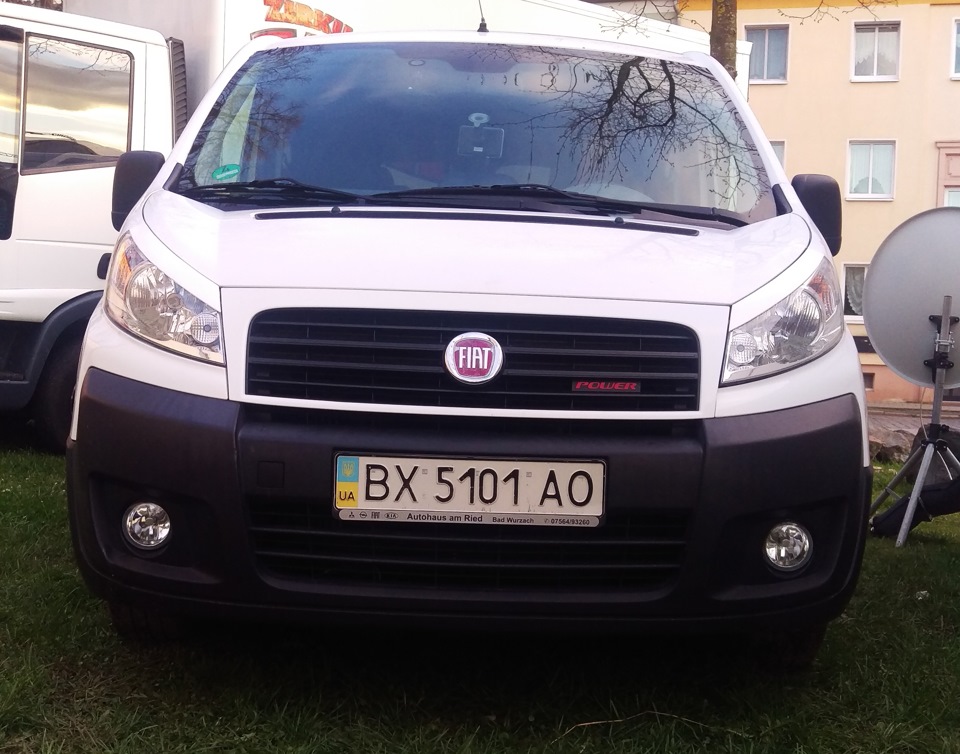

Автомобиль Fiat Scudo с противотуманными фарами

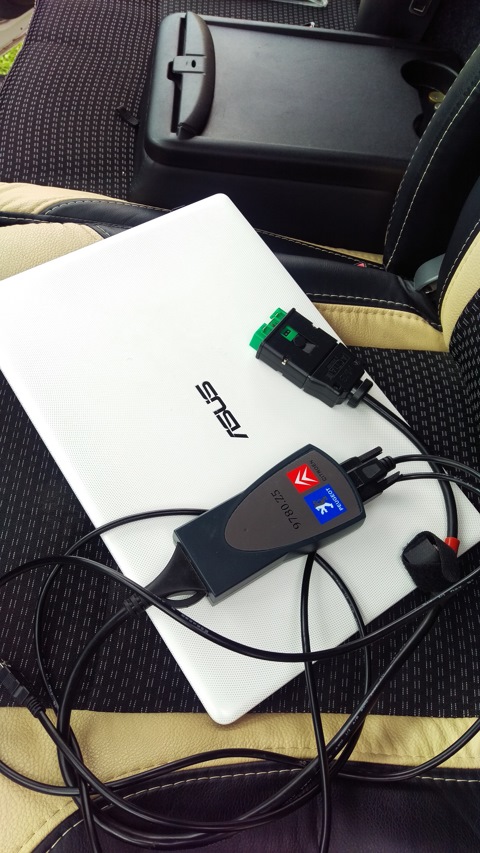

5. Далее нам нужно активировать функцию противотуманных фар в системе управления машины. Для этого берем сканер "Lexia 3" и с помощью програмного обеспечения DiagBox, производим активацию.

Оборудование для подключения к бортовому компьютеру Fiat Scudo

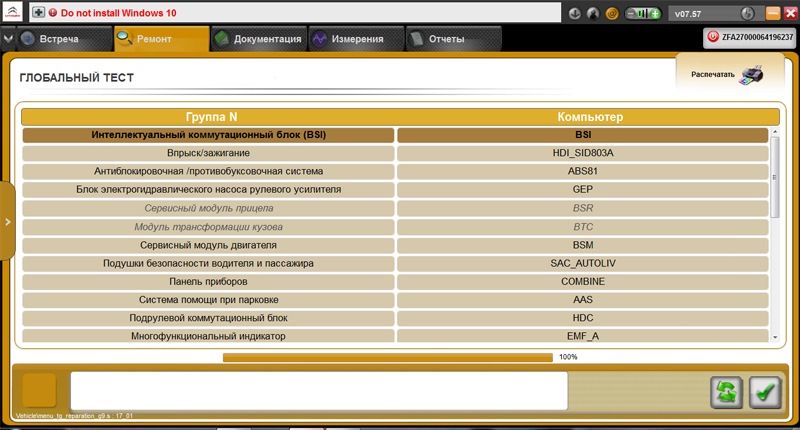

6. В программе DiagBox открываем: Ремонт -> Блок BSI.

Вкладка Ремонт в приложении DiagBox для работы с бортовым компьютером Fiat Scudo

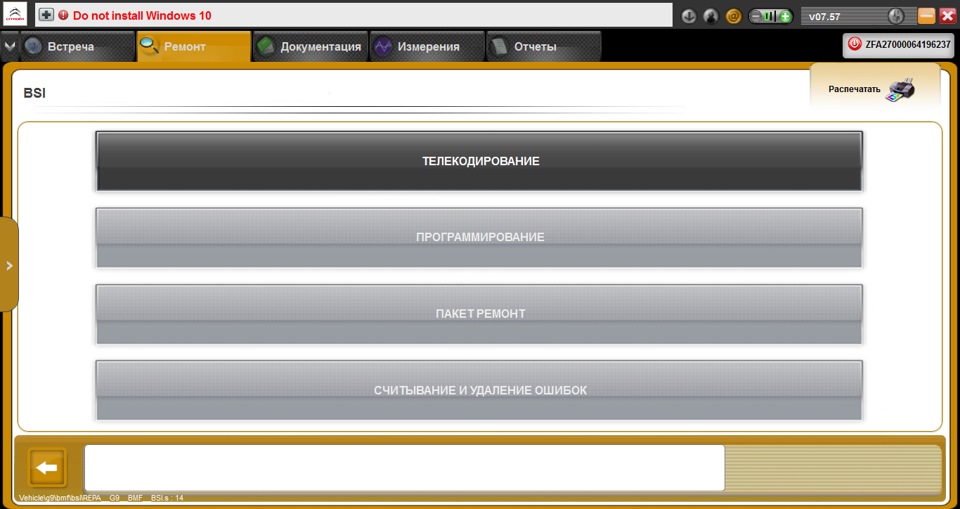

7. Нажимаем кнопку "Телекодирование".

Кнопка Телекодирование в приложении DiagBox для работы с бортовым компьютером Fiat Scudo

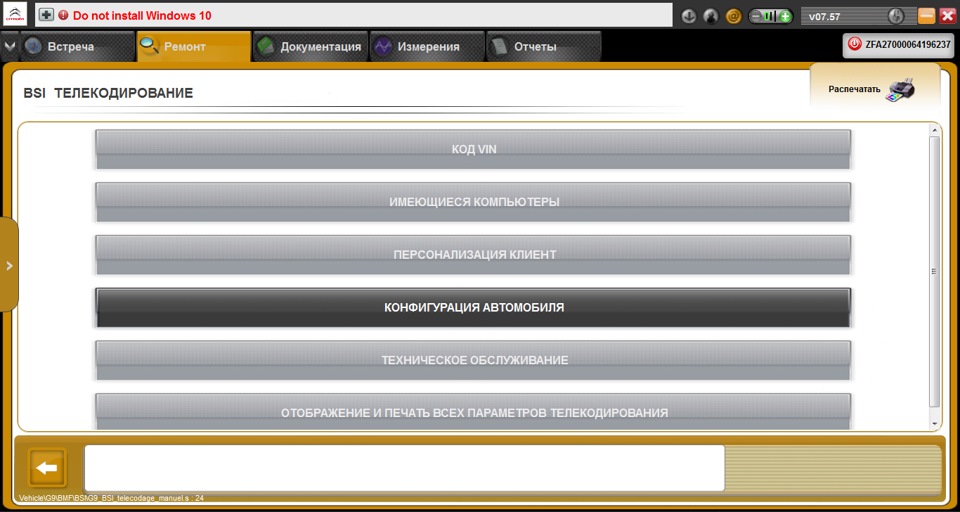

8. На следующей странице выбираем "Конфигурация Автомобиля".

Кнопка Конфигурация автомобиля в приложении DiagBox предназначенного для работы с бортовым компьютером Fiat Scudo

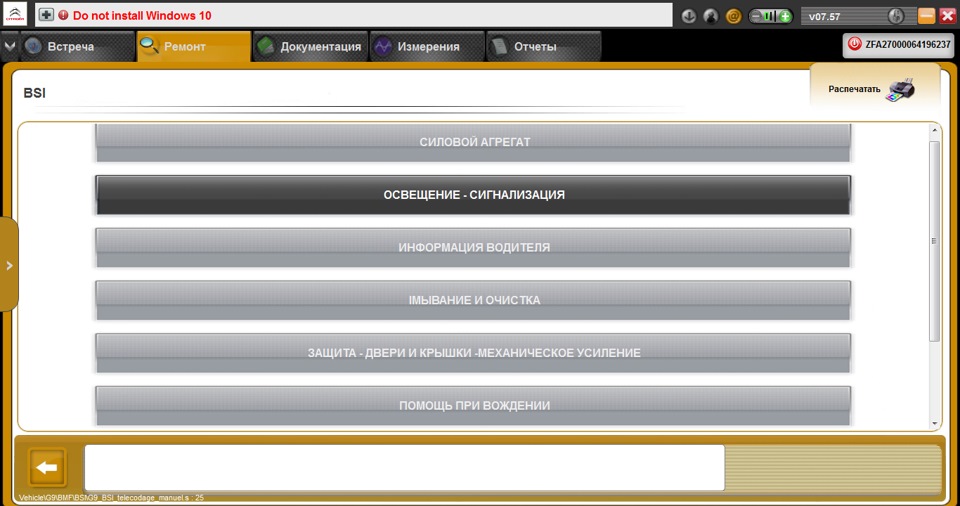

9. Далее нажимаем "Освещенее — Сигнализация".

Кнопка Освещение Сигнализация в приложении DiagBox предназначенном для работы с бортовым компьютером Fiat Scudo

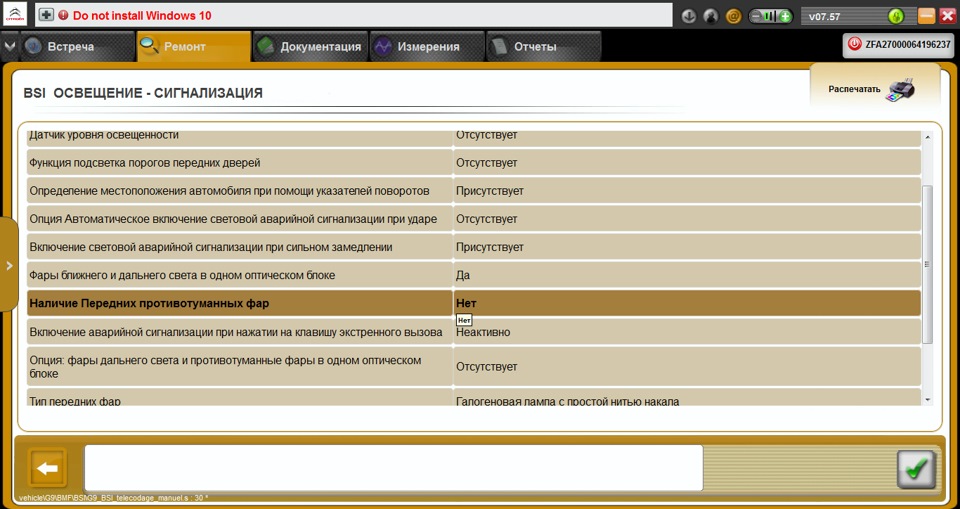

10. В пункте "Наличие противотуманных фар" нужно поменять значение "НЕТ" на "ДА".

Включение функции противотуманных фар на бортовом компьютере Fiat Scudo

Примечание:

Ручку переключателя менять не нужно. Она будет оставаться полностью работоспособной. При первом повороте включаются передние противотуманные фары, а при вторм задние. Выключение фар происходит в обратном порядке.
