Установка ремня привода ГРМ двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

  • Специальный инструмент 09213-54015
  • Специальный инструмент 09950-50013
  • Насадка на вороток 10 мм
  • Шестигранный ключ 1,27 мм
  • Динамометрический ключ

Детали и расходники:

  • Прокладка крышки ремня
  • Прокладка натяжителя цепи (TOYOTA 1355228010)
  • Ветошь
  • Штатная проволока

Примечание:

Процедура снятия ремня привода ГРМ двигателя модели 1MZ-FE Toyota Camry приведена здесь.

1. Установите поршень 1-го цилиндра в ВМТ такта сжатия.

Совмещение установочных меток на зубчатом шкиве коленчатого вала и корпусе масляного насоса Toyota Camry

2. Временно установите болт шкива коленчатого вала и, поворачивая коленчатый вал, совместите установочные метки на зубчатом шкиве коленчатого вала и корпусе масляного насоса.

Шкив коленвала Toyota Camry

 Проверка совпадения меток на зубчатых шкивах распределительных валов с метками на крышке №3 ремня привода ГРМ Toyota Camry

Проверка совпадения меток на зубчатых шкивах распределительных валов с метками на крышке №3 ремня привода ГРМ

3. Используя специнструмент, поверните распределительные валы, совместив установочные метки на зубчатых шкивах валов и крышке №3 ремня привода ГРМ.

Набор 09213-54015 для ремонта двигателей Toyota Camry

Специальный инструмент 09330-00021

Поворачиваем коленвал при помощи специнструмента на двигателе Toyota Camry

4. Удалите, если имеется, любую жидкость с зубчатых шкивов и роликов.

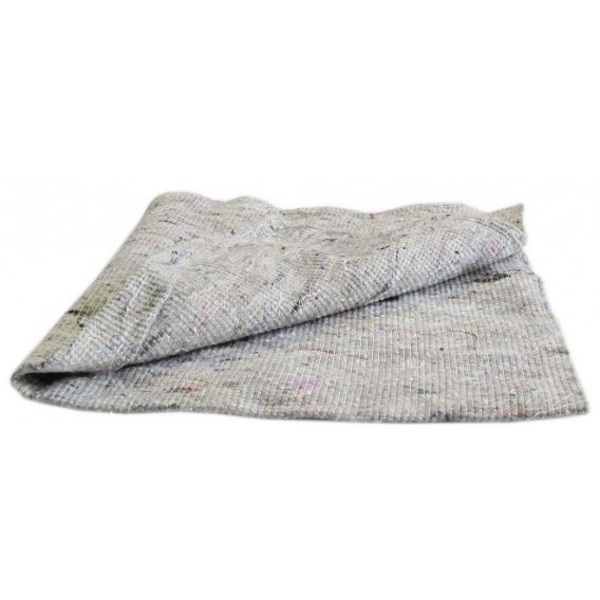

Ветошь

5. Установите ремень привода ГРМ.

Установленный ремень ГРМ на двигателе 1mz-fe Toyota Camry

При установке используемого повторно ремня убедитесь, что стрелка направлена в сторону вращения ремня. Совместите установочные метки на ремне и шкиве коленчатого вала. Совместите установочные метки на ремне и шкивах распределительных валов. Установите ремень привода ГРМ, надевая его на элементы в указанной последовательности, как показано на рисунке:



Последовательность установки ремня привода ГРМ на элементы механизма Toyota Camry

Последовательность установки ремня привода ГРМ на элементы механизма:

1 – зубчатый шкив коленчатого вала;

2 – шкив насоса охлаждающей жидкости;

3 – шкив переднего распределительного вала;

4 – промежуточный шкив;

5 – шкив заднего распределительного вала;

6 – ролик-натяжитель.

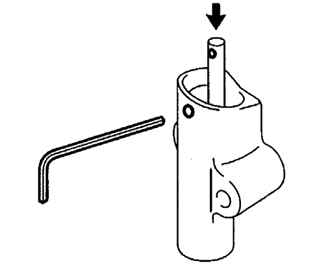

6. Установите натяжитель ремня привода ГРМ. Переместите шток натяжителя так, чтобы совместить отверстия на штоке и корпусе натяжителя (усилие 980–9800 Н). Зафиксируйте шток шестигранным ключом на 1,27 мм. или штатной проволокой.

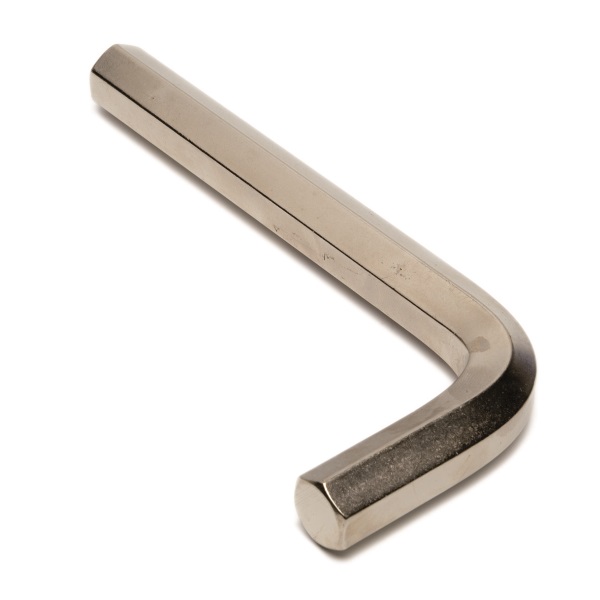

Шестигранный ключ

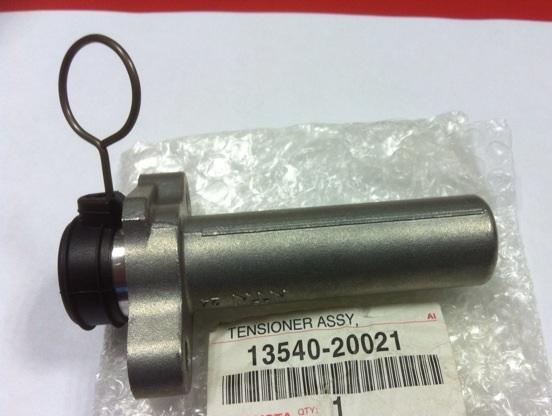

Натяжитель ремня привода ГРМ Toyota Camry

Фиксация направляющей натяжителя ремня ГРМ Toyota Camry

7. Установите пыльник на натяжитель. Попеременно затяните два болта крепления натяжителя моментом затяжки 27 Н·м. Выньте шестигранный ключ, фиксирующий шток.

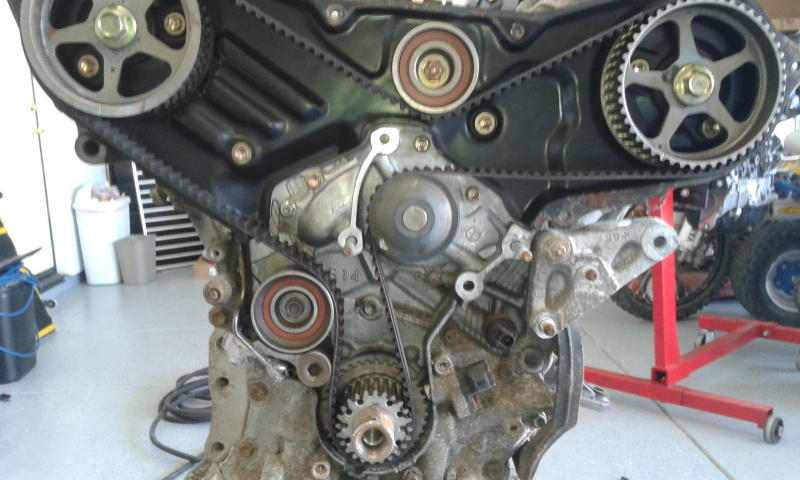

Установленный натяжитель ремня ГРМ Toyota Camry

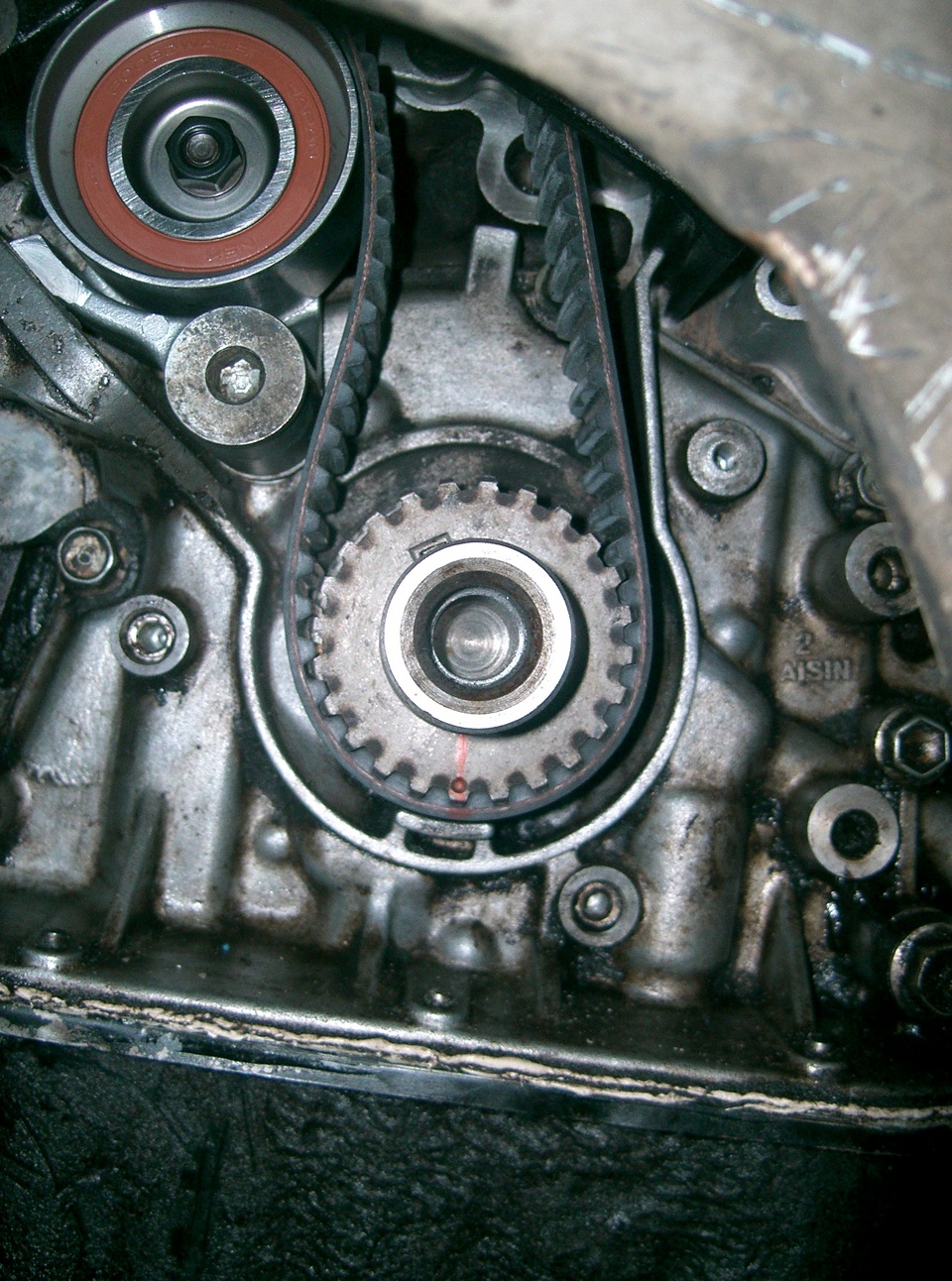

8. Проверьте фазы газораспределения. Проверните коленчатый вал на один оборот до совмещения установочных меток на зубчатом шкиве коленчатого вала и корпусе масляного насоса. Проверьте, совместились ли установочные метки на шкивах распределительных валов и крышке №3 ремня привода ГРМ.

Примечание:

Если этого не произошло, переустановите ремень.

Метка на раcпредвале Toyota Camry

Совмещение метки на шкиве маслянного насоса Toyota Camry

9. Отверните болт шкива коленчатого вала.

10. Установите правую опору двигателя, закрепив ее моментом затяжки 28 Н-м.

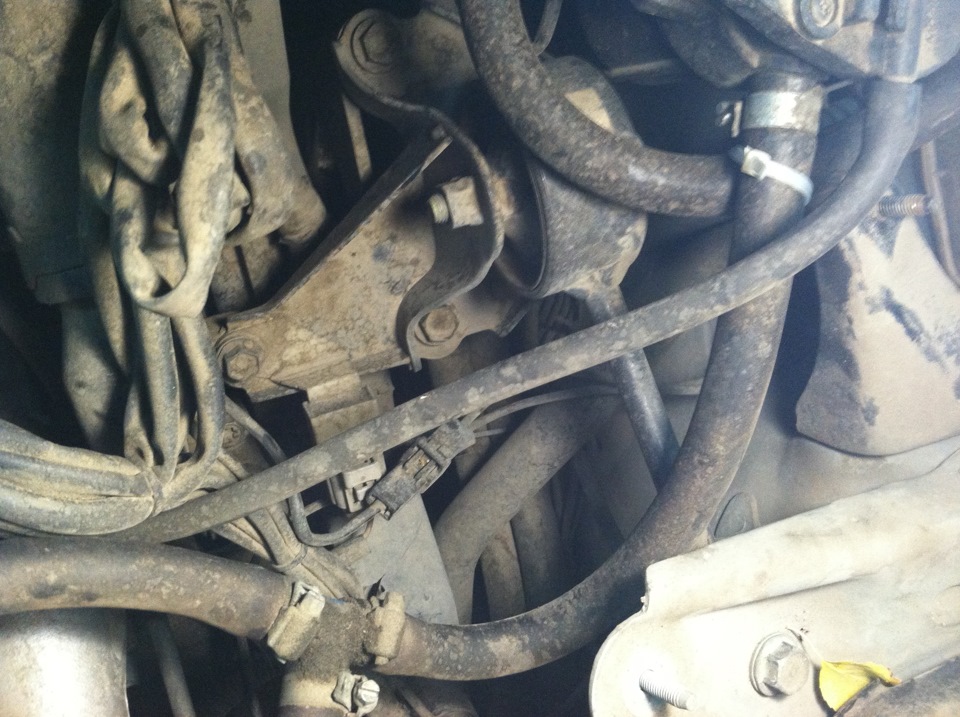

Правая опора двигателя Toyota Camry

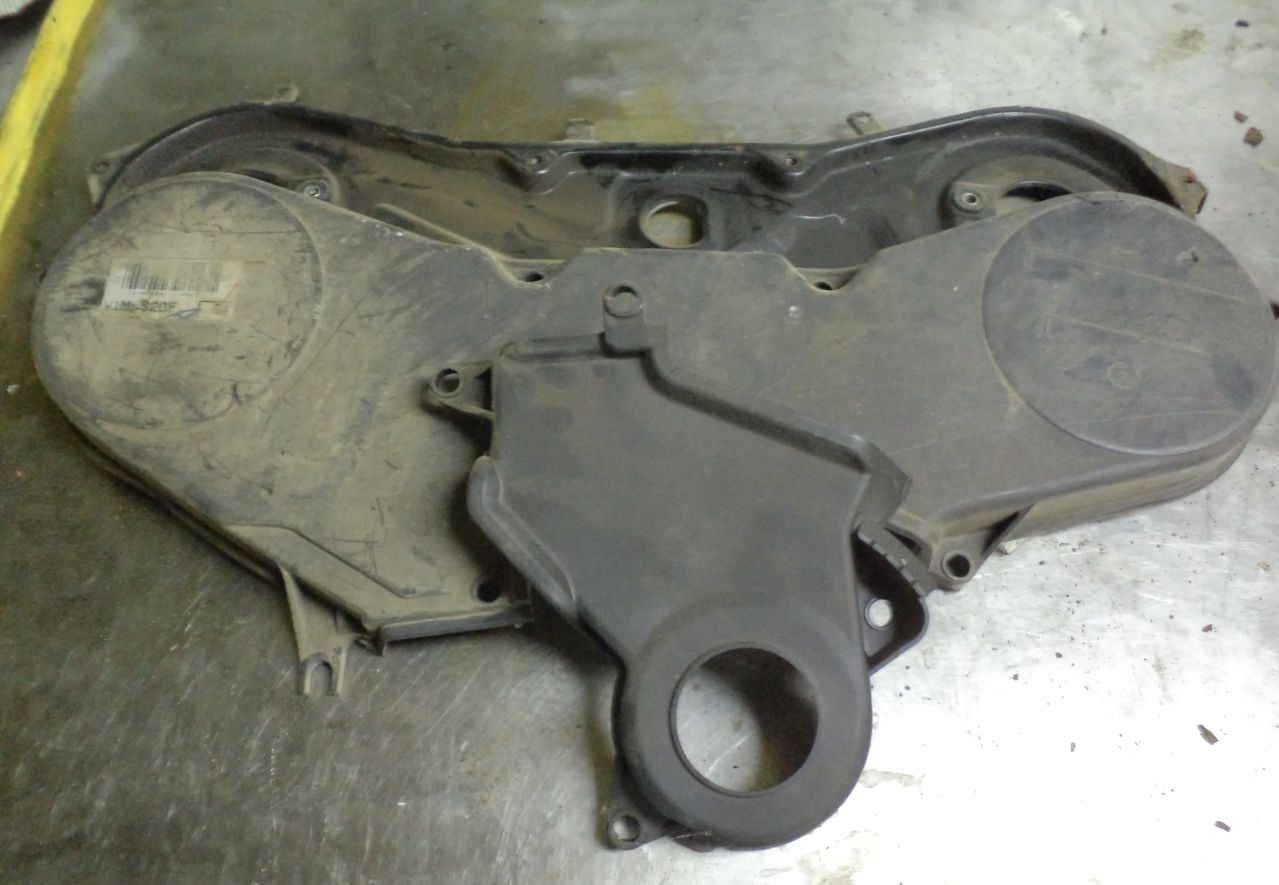

11. Установите крышку №2 ремня привода ГРМ и заверните пять болтов моментом затяжки 8 Н·м. Проверьте, не растрескалась, не расслоилась ли прокладка крышки ремня.

Примечание:

При необходимости замените прокладку.

Крышка ГРМ Toyota Camry

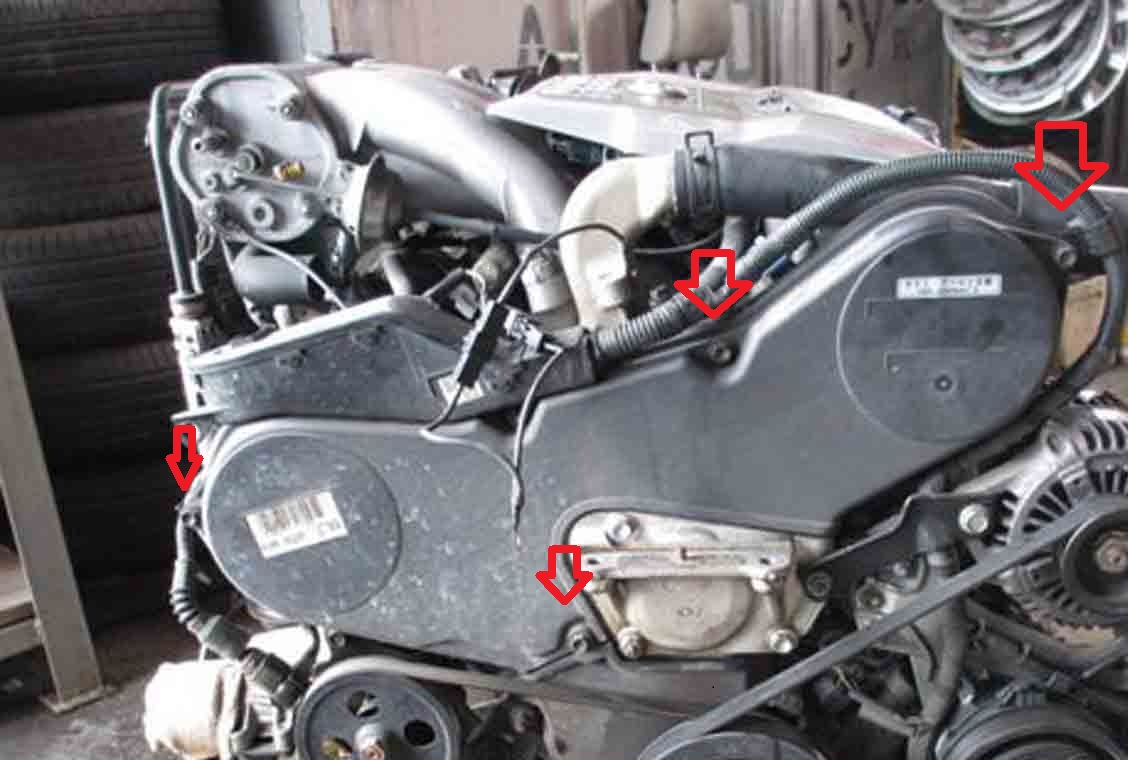

12. Установите защиту проводки на крышку №3 ремня привода ГРМ.

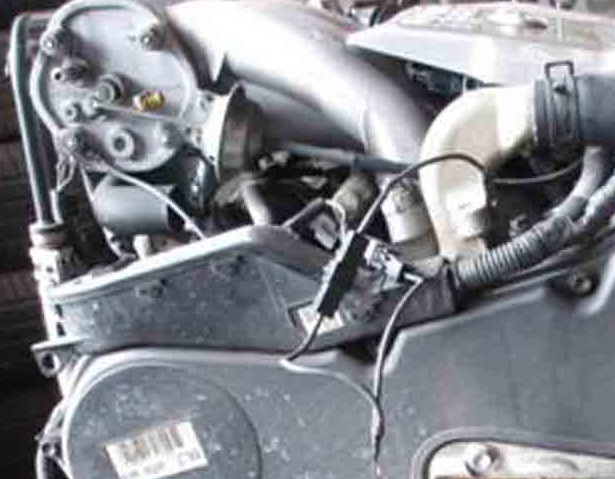

Защита проводки на двигателе Toyota Camry

13. Установите направляющую ремня привода ГРМ выступающей частью наружу.

Направляющая ремня ГРМ Toyota Camry

Установка направляющей ремня привода ГРМ

14. Установите крышку №1 ремня привода ГРМ и заверните четыре болта моментом затяжки 8 Н·м.

Установка крышки ремня ГРМ Toyota Camry

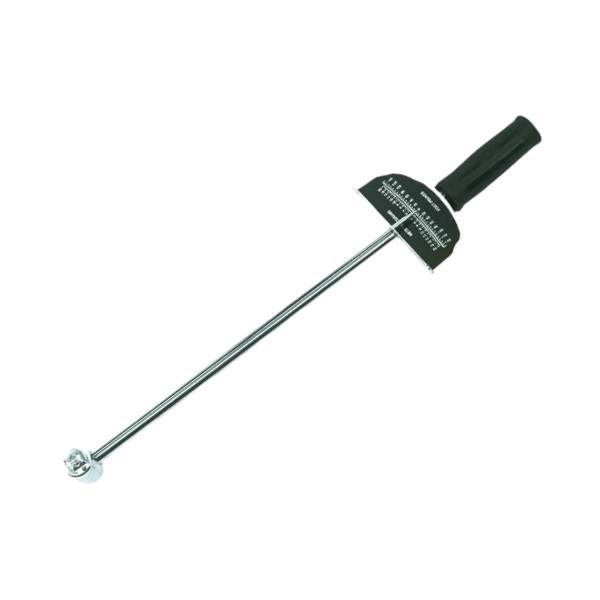

Динамометрический ключ

15. Установите шкив коленчатого вала, совместив шпонку на коленчатом валу со шпоночным пазом на шкиве, и используя специнструмент, затяните болт крепления шкива моментом затяжки 216 Н·м.

16. Установите кронштейн №2 генератора и наживите шарнирный болт и гайку, не затягивая их.

В статье не хватает:
