Установка топливного сепаратора Hyundai ix35

Инструменты:

  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток 10 мм
  • Насадка на вороток 12 мм
  • Насадка на вороток 17 мм
  • Удлинитель для воротка
  • Отвертка плоская средняя
  • Съемник для фильтров
  • Тиски
  • Нож

Детали и расходники:

  • Металлическая пластина
  • Сепаратор SEPAR -2000/5/50H
  • Три метра маслобензостойкой трубки с внешним диаметром 8 мм и внутренним 6 мм
  • Два штуцера крепления к самому сепаратору с резьбой 14 мм и 16 мм
  • Два штуцера с двухсторонней резьбой 14 мм
  • Шесть специальных гаек крепления к штуцерам
  • Шесть специальных "вкладышей" с внешним диаметром 6 мм
  • Шесть втулок с внутренним диаметром 8 мм
  • Три метра прозрачной маслобензостойкой пластиковой трубки с внутренним диаметром 10 мм
  • Набор пластиковых хомутов (стяжек)

Примечание:

В этой статье описано как подключить топливный сепаратор на Хендай ix35.

1. Снимите топливный фильтр, как описано в этой статье.

Снять топливный фильтр на автомобиле Hyundai ix35

Топливный фильтр Хендай ix35.

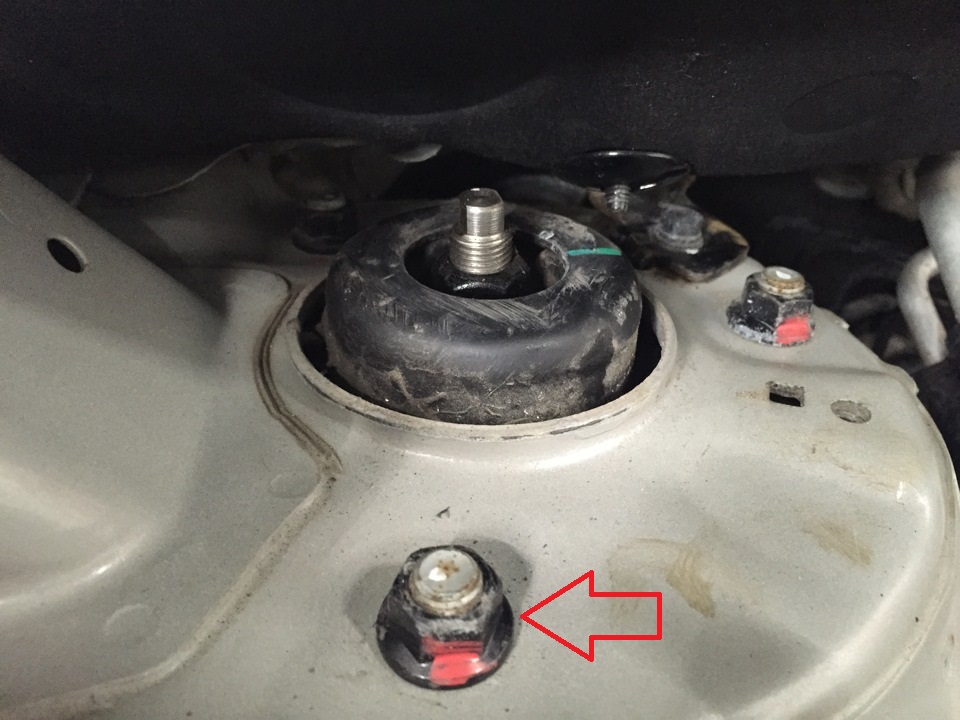

2. Открутите крепление верхней опоры амортизатора. Установите кронштейн для крепления сепаратора и затяните его гайкой крепления верхней опоры амортизатора.

Открутить гайку крепления верхней опоры амортизатора на автомобиле Hyundai ix35

Крепление опоры амортизатора на Хендай ix35.

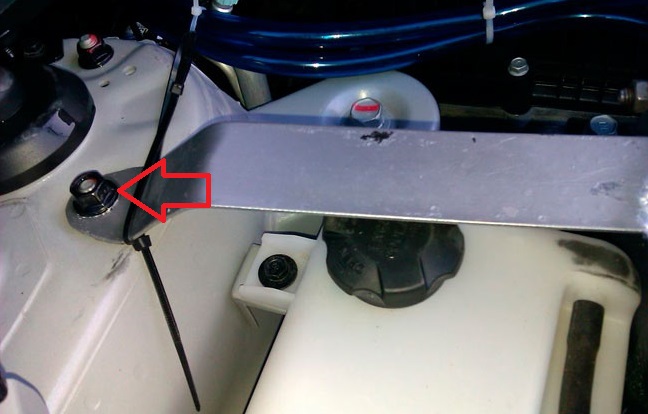

Установить пластину для крепления сепаратора на автомобиле Hyundai ix35

3. Аналогичным образом прикрепите сепаратор к металлической пластине.

Прикрепить сепаратор к металлической пластине на автомобиле Hyundai ix35

Закрепить сепаратор на автомобиле Hyundai ix35

Установленный сепаратор очистки топлива на Хендай ix35.

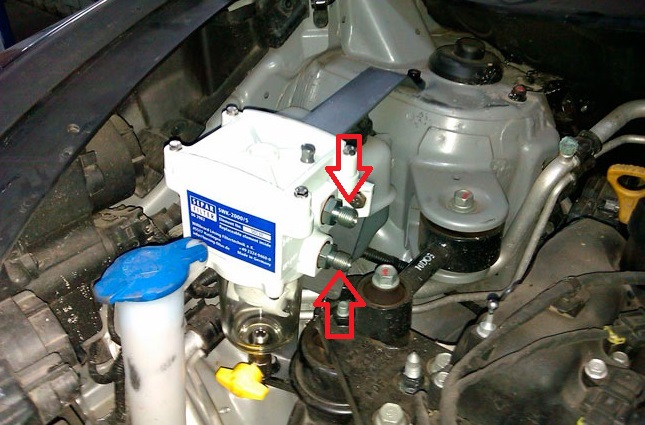

4. Прикрепите два штуцера к самому сепаратору (не потеряйте уплотнительные кольца).

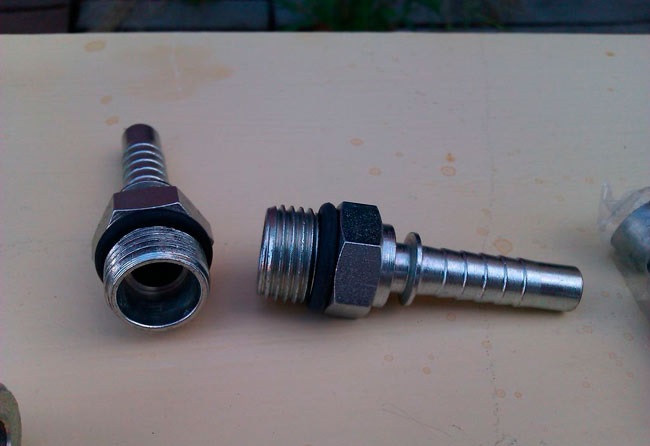

Два штуцера для установки сепаратора на автомобиле Hyundai ix35

Установить два штуцера к сепаратору на автомобиле Hyundai ix35

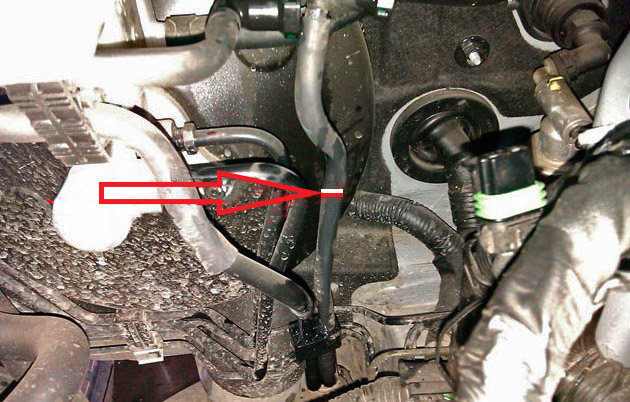

5. Разрежьте трубопровод, соединяющий топливный бак с фильтром.

Разрезать топливный трубопровод для подключения сепаратора на автомобиле Hyundai ix35

Трубопровод топлива на Хендай ix35.

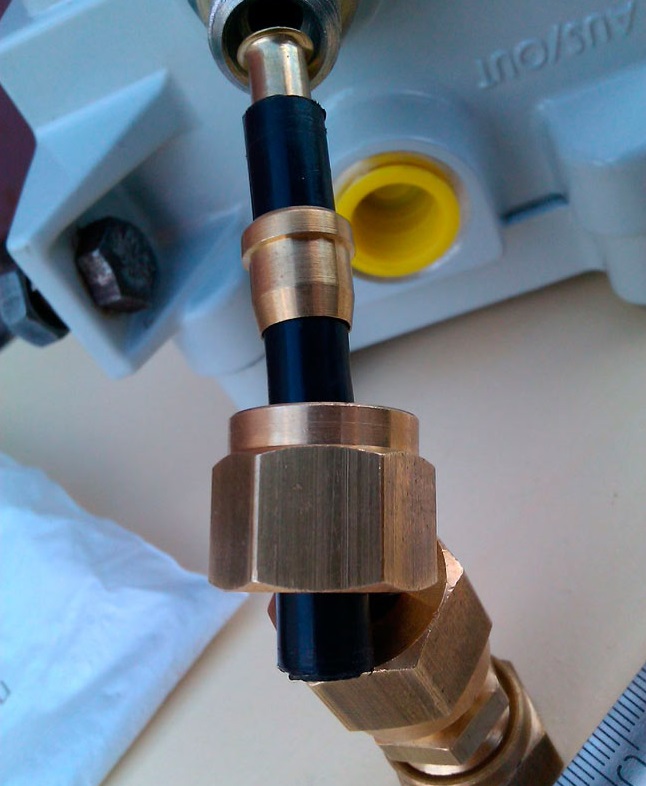

6. Возьмите маслобензостойкую пластиковую трубку и прикрепите к ней гайку с "вкладышем" и резьбовой двухсторонний штуцер с уплотнительными кольцами. Соедините это все с топливопроводом.

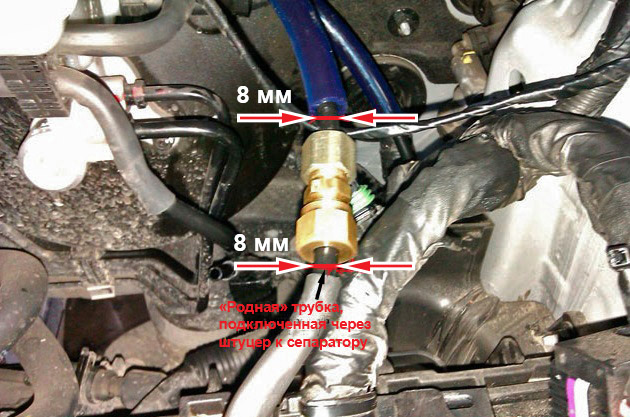

Подготовка трубок для соединения топливопровода с сепаратором на автомобиле Hyundai ix35

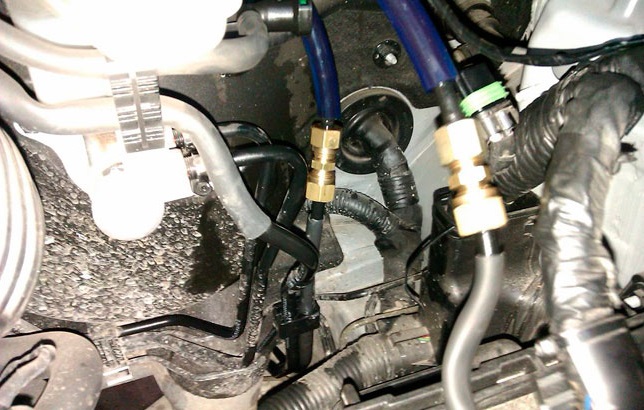

Закрепить топливопровод к шлангу который ведет к сепаратору на автомобиле Hyundai ix35

Закрепить топливопроводы к сепаратору на автомобиле Hyundai ix35

Примечание:

Поверх пластиковой трубки можете надеть маслобензостойкую прозрачную трубку для защиты топливопроводной трубки.

7. Наденьте на трубку гайку с "вкладышем" и закрепите трубку на сепаратор.

Закрепить топливопровод к сепаратору на автомобиле Hyundai ix35

Установить трубки к сепаратору на автомобиле Hyundai ix35

Примечание:

Нижний штуцер для подвода топлива, а верхний для выхода очищенного топлива. Остальные отверстия заглушите заглушками (они идут в комплекте с сепаратором).

Полезный совет:

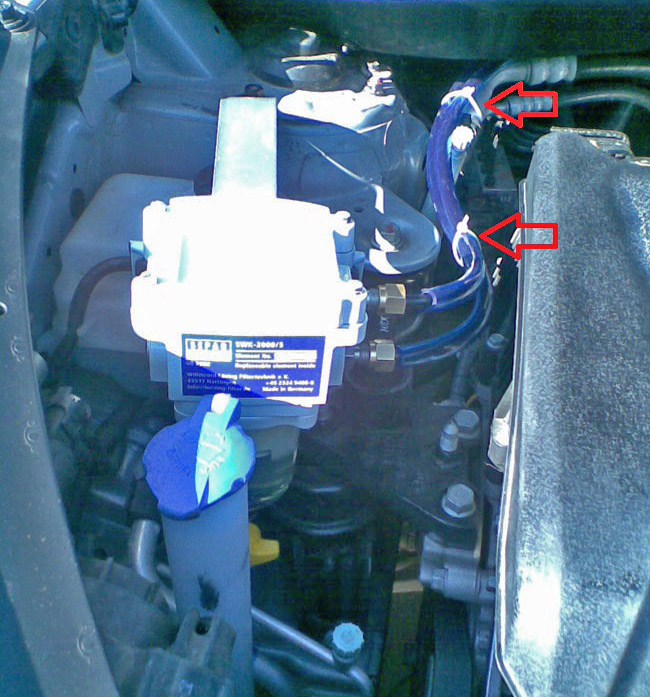

Закрепите шланги хомутами, чтобы они не болтались.

Закрепить шланги сепаратора хомутами на автомобиле Hyundai ix35

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
