Замена топливного фильтра (дизель) Hyundai ix35

Инструменты:

  • Вороток под торцевую насадку 3/4"
  • Насадка на вороток 10 мм
  • Насадка на вороток 12 мм
  • Удлинитель для воротка
  • Отвертка плоская средняя
  • Съемник для фильтров
  • Тиски

Детали и расходники:

  • Топливный фильтр (31922-4H000)
  • Подогреватель топливного фильтра (при необходимости) (31923--3A800)
  • Банка (0.5 - 1 л.)
  • Ветошь

Примечание:

Периодичность замены топливного фильтра на Хендай ix35 составляет 15 тыс. км.

1. Снимите аккумуляторную батарею, как описано в этой статье.

Снимите аккумуляторную батарею на автомобиле Hyundai ix35

2. Поднимите скобы крепления колодок электронного блока управления двигателем (ЭБУ) и отсоедините колодки (сначала снимите правую колодку, а потом левую).

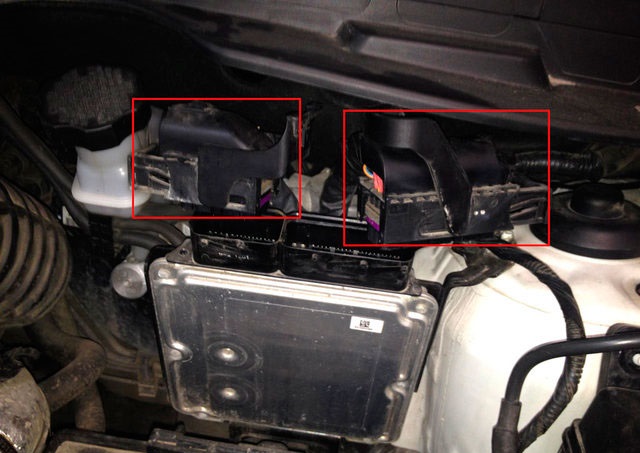

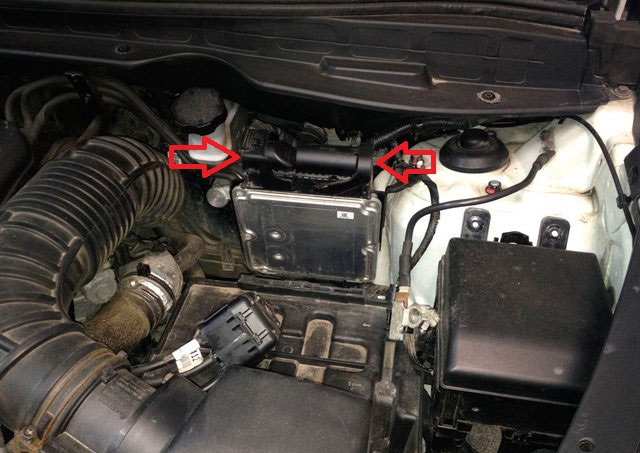

Расположение скоб крепления ЭБУ на автомобиле Hyundai ix35

Отсоединить колодки ЭБУ на автомобиле Hyundai ix35

3. Открутите три болта крепления ЭБУ и снимите его.

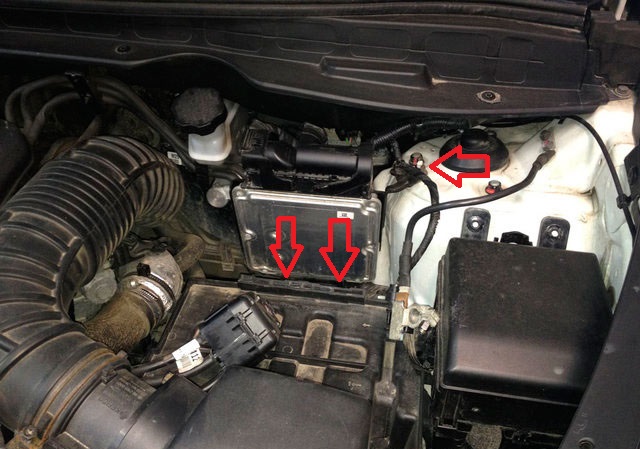

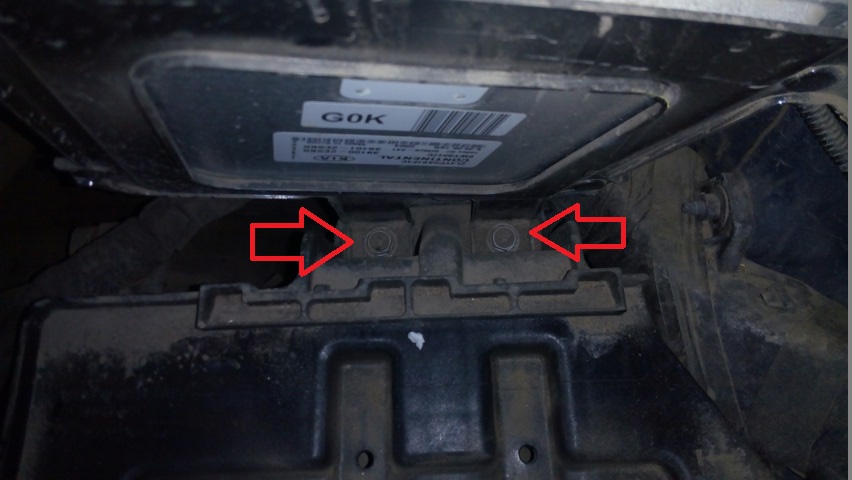

Расположение крепления блока ЭБУ на автомобиле Hyundai ix35

Открутить крепления блока ЭБУ на автомобиле Hyudnai ix35

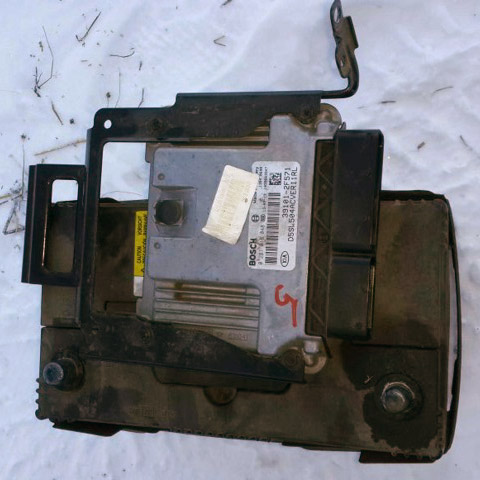

Снятый блок ЭБУ и АКБ на автомобиле Hyundai ix35

Снятый ЭБУ и аккумуляторная батарея.

4. Снимите колодки проводов с нагревателя топливного фильтра.

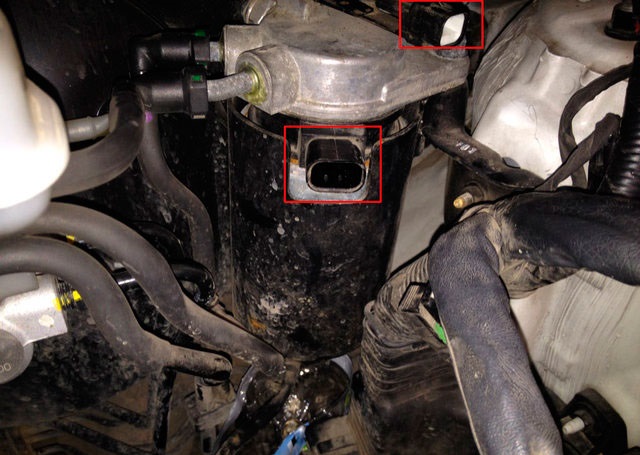

Расположение колодки проводов нагревателя топливного фильтра на автомобиле Hyundai ix35

Отсоединить колодку проводов от нагревателя топливного фильтра на автомобиле Hyundai ix35

5. Нажмите на зеленые фиксаторы топливных трубок и стяните трубки со шлангов фильтра. (подложите ветошь под трубки, с них вытечет небольшое количество топлива).

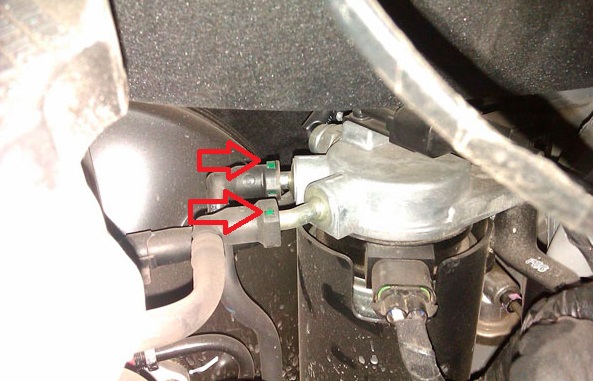

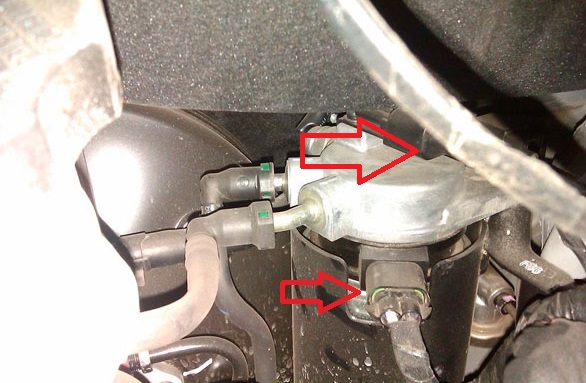

Расположение фиксаторов топливных трубок топливного фильтра на автомобиле Hyundai ix35

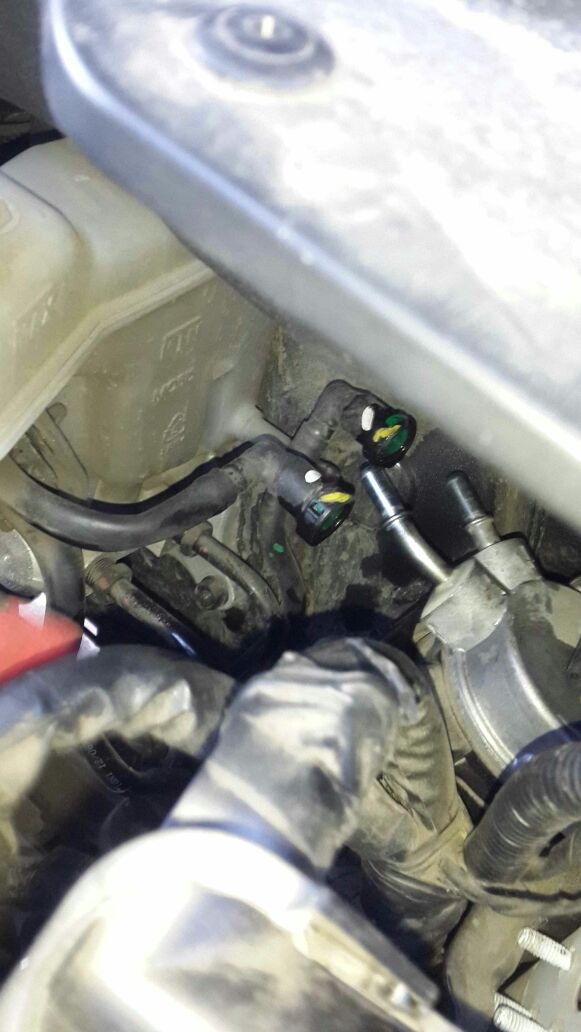

Отсоединить топливные трубки от топливного фильтра на автомобиле Hyundai ix35

6. Открутите крепления корпуса топливного фильтра и снимите корпус вместе с фильтром.

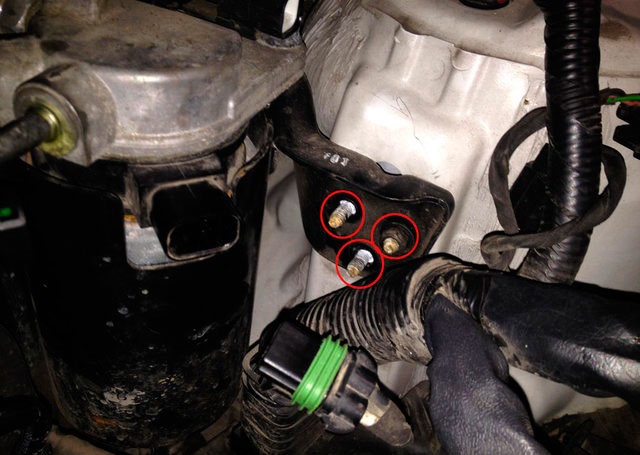

Открутить крепления топливного фильтра на автомобиле Hyundai ix35

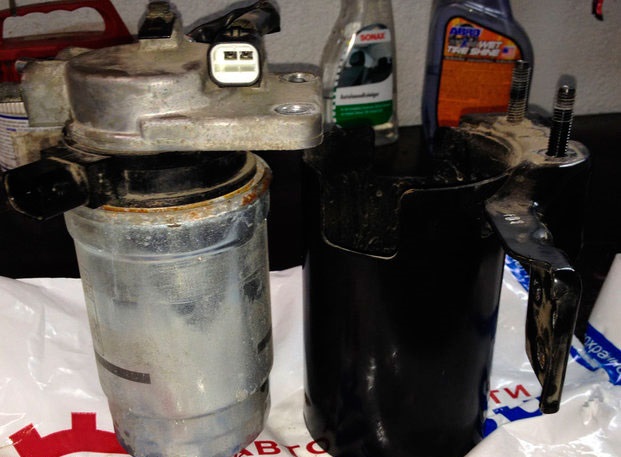

Топливный фильтр на автомобиле Hyundai ix35

7. Открутите датчик воды с топливного фильтра и слейте топливо в банку.

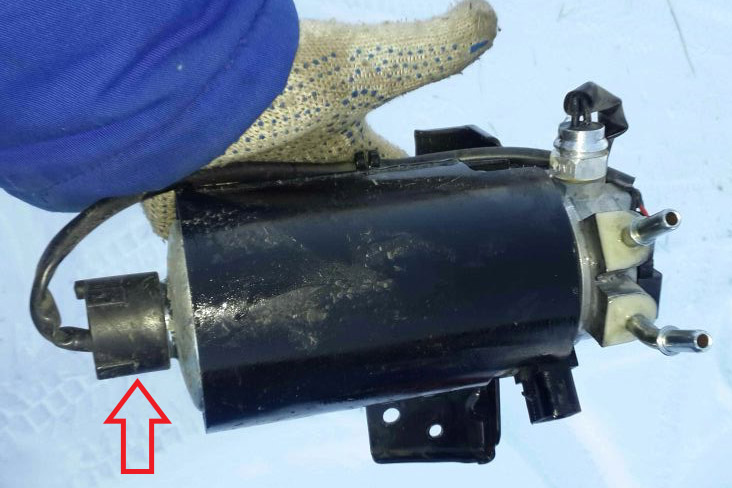

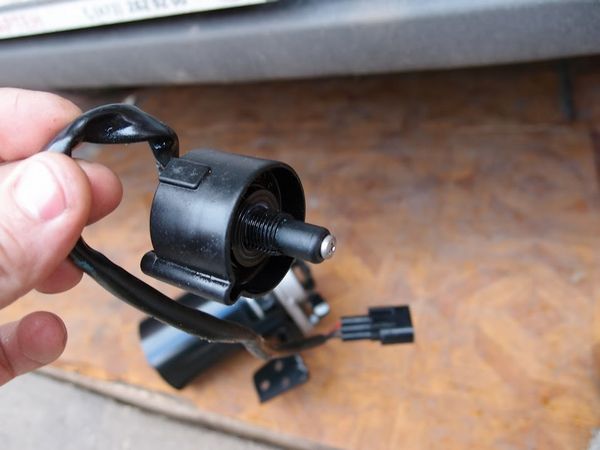

Расположение датчика воды топливного фильтра на автомобиле Hyundai ix35

Открутить датчик воды топливного фильтра на автомобиле Hyundai ix35

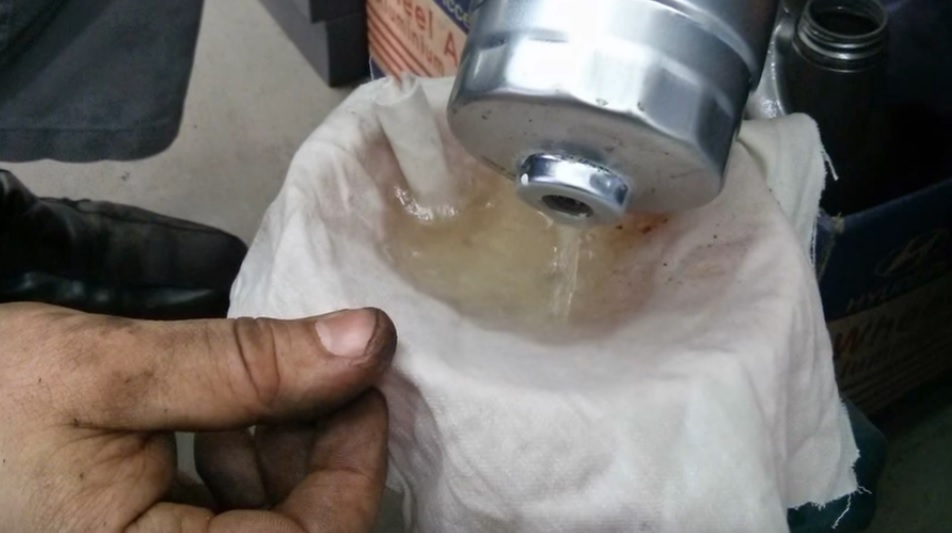

Слить топливно из топливного фильтра на автомобиле Hyundai ix35

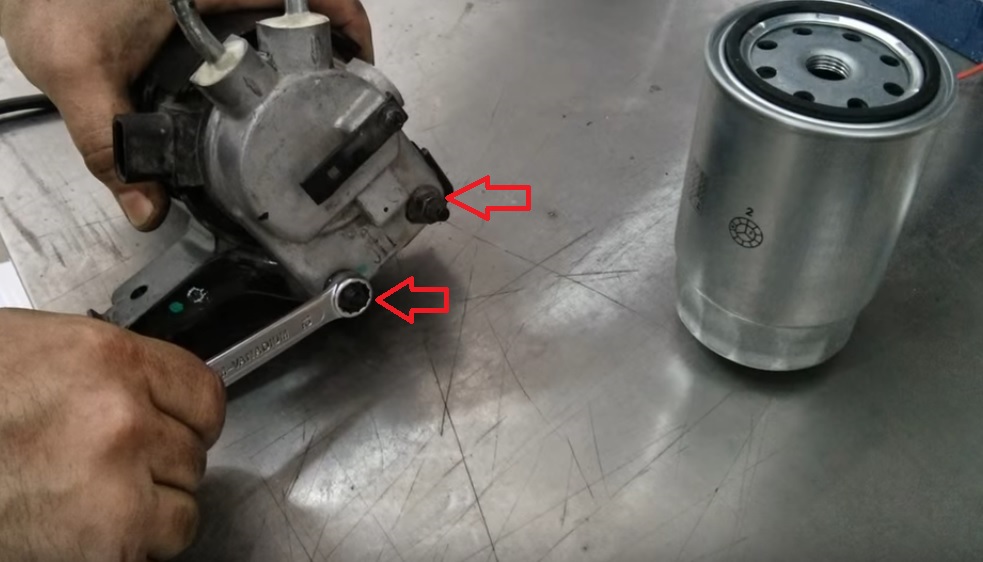

8. Открутите две гайки крепления корпуса фильтра и извлеките фильтр из корпуса.

Расположение крепления корпуса топливного фильтра на автомобиле HYundai ix35

Вытянуть топливный фильтр из корпуса на автомобиле Hyundai ix35

9. Зажмите в тисках подогреватель топливного фильтра и специальным съемником открутите топливный фильтр.

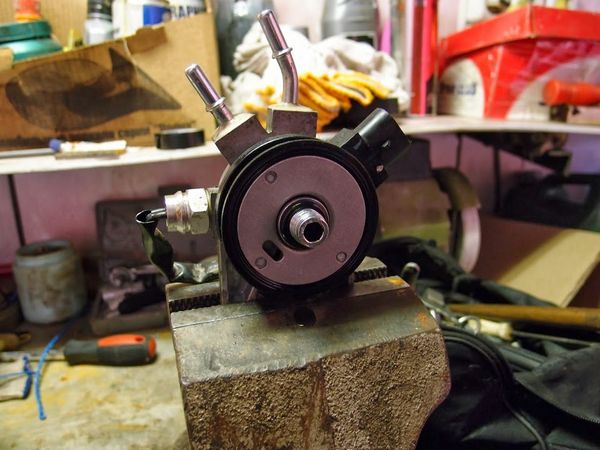

Зажать в тисках подогреватель топливного фильтра на автомобиле Hyndai ix35

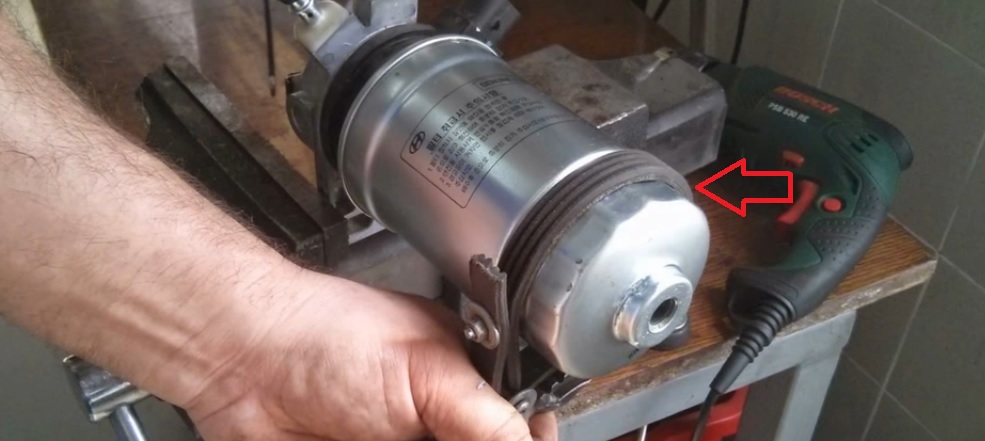

Открутить топливный фильтр от подогревателя топливного фильтра на автомобиле Hyudnai ix35

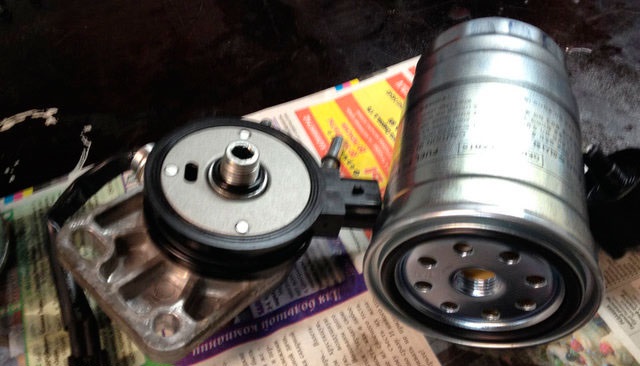

Топливный фильтр 31922-4H000 31923--3A800 на автомобиле Hyundai ix35

Топливный фильтр на Хендай ix35.

Съемник топливного фильтра на автомобиле Hyundai ix35

Съемник топливного фильтра на Хендай ix35.

Примечание:

Не потеряйте уплотнительное кольцо на резьбе подогревателя топливного фильтра. При установке нового фильтра смажьте уплотнительное кольцо топливом.

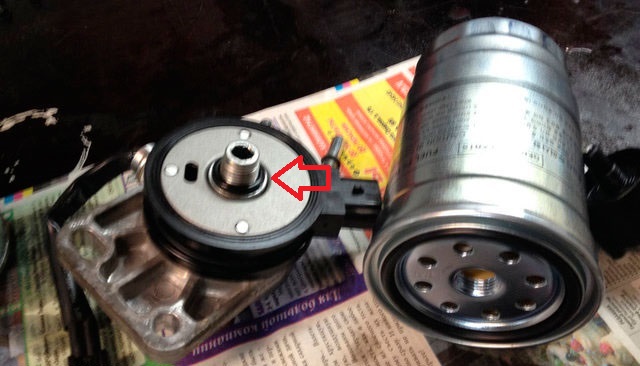

Уплотнительное кольцо топливного фильтра на автомобиле Hyundai ix35

Уплотнительное кольцо топливного фильтра на Хендай ix35.

10. Соберите и установите топливный фильтр в порядке, обратном снятию.

Примечание:

После установки топливного фильтра несколько раз включите и выключите зажигание (5-8 раз) для подкачки топлива в фильтр, чтобы завести машину.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/
