Рис. 12.4. Компрессор кондиционера: 1 – шкив привода; 2 – передняя проушина крепления; 3 – пробка заливки масла; 4 – задняя проушина крепления; 5 – блока лепестковых клапанов; 6 – колодка разъема жгута проводов; 7 – болт крепления фланца трубопровода; 8 – крышка блока клапанов; 9 – корпус компрессора; 10 – передняя крышка корпуса; 11 – прижимная пластина; 12 – гайка крепления прижимной пластины.

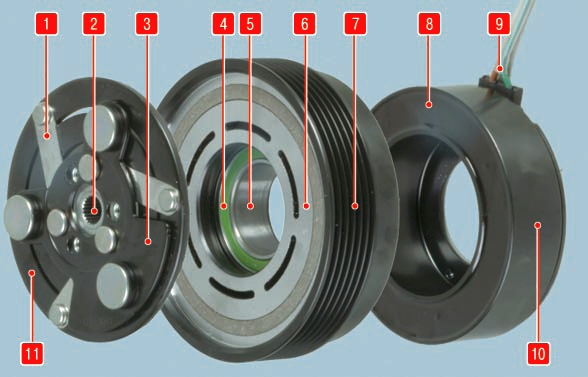

Рис. 12.5. Электромагнитная муфта привода компрессора: 1 – упругий стальной поводок; 2 – шлицевое отверстие ступицы диска; 3 – ведомый диск муфты; 4 – подшипник; 5 – внутренняя обойма подшипника; 6 – рабочая поверхность шкива; 7 – ручьи шкива; 8 – обмотка электромагнита; 9 – жгут проводов электромагнита; 10 – корпус электромагнита; 11 – прижимной диск муфты.

Компрессор кондиционера (рис. 12.4) – достаточно сложный, высокотехнологичный агрегат. Многие узлы насосной части компрессора изготовлены с применением селективной сборки. Поэтому фирмы–производители комплектующих детали для ремонта насосной части компрессоров в розничную продажу не поставляют. Единственным ремонтопригодным в гаражных условиях узлом компрессора является электромагнитная муфта привода.

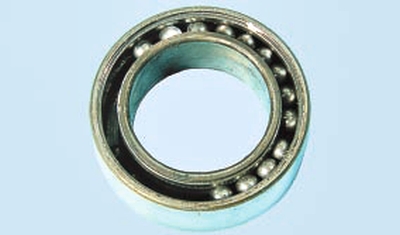

При эксплуатации автомобиля выход муфты компрессора (рис. 12.5) из строя – очень распространенная неисправность. Как правило, сначала начинает разрушаться подшипник 4 шкива. Причиной может послужить неправильное натяжение ремня привода, попадание воды при проезде глубокой лужи, проскальзывание прижимного диска 11 и, следовательно, перегрев подшипника и т.д.

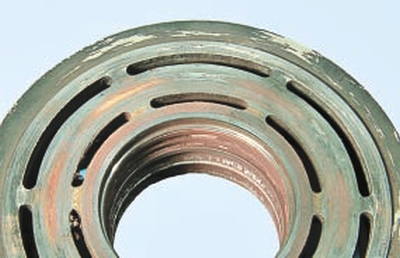

По мере разрушения подшипника начинает появляться люфт шкива. Когда люфт достигнет критической величины, внутренняя поверхность шкива при вращении начинает тереться о поверхность корпуса 10 катушки электромагнита.

В результате трения детали нагреваются, и начинается выгорание изоляции обмотки 8 катушки. Происходит электрическое замыкание и электромагнит выходит из строя. В самых запущенных случаях происходит заклинивание подшипника и проворачивание внутренней обоймы 5 подшипника на посадочной шейке крышки компрессора. После этого компрессор приходится заменять, а это очень дорогой ремонт на специализированных сервисах.
Чтобы не подвергать себя ненужным расходам, при осмотрах автомобиля обращайте внимание на нехарактерные шумы при работе компрессора кондиционера. При подозрении на возникновение проблем с подшипником шкива снимите ремень привода и рукой проверните шкив. Шкив должен вращаться на подшипнике равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.

При необходимости замените подшипник, не дожидаясь его полного разрушения.
