Возможные неисправности коробки передач, их причины и способы устранения Skoda Octavia

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Автоматическая коробка передач Шкода скомпонована по традиционной планетарной схеме с торможением фрикционами, соединена с коленчатым валом двигателя через гидротрансформатор и включает в себя следующие элементы и системы.

Гидротрансформатор соответствует сцеплению в механической трансмиссии, но не требует непосредственного управления со стороны водителя. Гидротрансформатор служит для передачи крутящего момента от двигателя к автоматической коробке передач. В процессе работы этот узел, наполненный рабочей жидкостью, несет большие нагрузки и вращается с высокой скоростью. Он не только передает крутящий момент, поглощает и  сглаживает вибрации двигателя, но и приводит в действие насос рабочей жидкости, находящийся в корпусе коробки передач. Насос наполняет рабочей жидкостью гидротрансформатор и создает рабочее давление в системе управления и контроля.
Планетарные ряды соответствуют блоку шестерен в механической коробке передач
и служат для изменения передаточного отношения в автоматической трансмиссии при переключении передач.
Гидравлическая система управления автоматической коробкой передач включает в себя насос, регулятор давления, золотниковый клапан выбора диапазона АКП, вспомогательные клапаны (соленоиды), муфты и тормоза.
Насос создает давление в системе, обеспечивая работу гидротрансформатора, блокировочных муфт, тормозов и смазку деталей коробки. Давление, создаваемое насосом, регулируется в зависимости от скорости автомобиля и нагрузки на двигатель. Насос приводится от коленчатого вала двигателя.
Ленточные тормоза служат для временной блокировки элементов соответствующего планетарного ряда на корпус автоматической коробки передач.
Селектор выбора режимов автоматической коробки передач (рис. 743) установлен на тоннеле пола и соединен с блоком управления на коробке передач тросом. Помимо троса управления, к селектору присоединен трос блокировки, не позволяющий вынуть ключ из замка зажигания, если рычаг селектора не установлен в положение «Р» (стоянка).

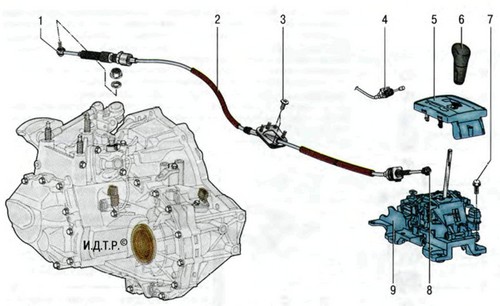

Рис. 743. Привод управления автоматической коробкой передач:

1 - наконечник управляющего троса (сторона коробки передач); 2 - управляющий трос; 3 - винт; 4 - наконечник троса блокировки ключа зажигания; 5 - панель селектора; 6 - рукоятка рычага селектора вариатора; 7 - болт; 8 - наконечник управляющего троса (сторона рычага селектора); 9 - механизм селектора управления коробкой передач.

Диагностика автоматической коробки передач. Для более раннего и более точного определения неисправности существуют несколько операций и тестов. Однако мы рекомендуем не злоупотреблять ими и во избежание поломок соблюдать меры безопасности. Если результаты проверки на автомобиле вызывают сомнения, лучше обратиться к специалистам.
Наиболее простым является тест задержки во времени. Он заключается в том, что во время работы двигателя на холостом ходу при установке рычага выбора режима движения в положение «D» или «R» из нейтрального положения «N», прежде чем почувствуется срабатывание, должна происходить задержка во времени. Цель проведения данного теста - проверка работоспособности узлов и механизмов коробки передач.
В целях безопасности и предотвращения поломок необходимо:
-  перед проведением теста хорошо прогреть коробку передач, температура АКП должна составлять не менее 50-80 °С;
- для достижения высокого качества проверки выполнить не менее трех измерений и определить их среднее значение;
- для сохранения высокой работоспособен автоматической коробки передач делать между измерениями перерыв 1 мин.
Тест задержки во времени проводится следующим образом.
1. Полностью поднимите рычаг стояночного тормоза.
2. Пустите двигатель.
3. Проверьте частоту вращения на холостом ходу в диапазоне «N». Частота вращения на холостом ходу должна составлять 750-900 мин^-1. Если частота вращения двигателя не соответствует норме, то результаты измерения тоже будут неверными и тест придется повторить.
4. Переведите рычаг выбора режима движения из положения «N» в положение «D».
5. Используя секундомер, измерьте время от начала перемещения рукоятки до момента срабатывания трансмиссии. Измерения рекомендуется провести не менее трех раз и определить их среднее значение. В данном случае задержка времени должна составлять не более 1,2 с.
6. Используя тот же способ, проведите измерения при переключении из положения «N» в положение «R». В этом случае задержка во времени не должна быть более 1,5 с.
Оценивая результаты теста, вы должны исходить из того, что при наличии какой-либо поломки время срабатывания может только увеличиваться. Выяснить причину и устранить неисправность может только специалист, поэтому срочно обратитесь в сервисный центр.
Довольно прост и стояночный тест. Его цель - проверка рабочих качеств двигателя, гидротрансформатора и коробки передач в целом.
Для обеспечения безопасности и исключения поломок:
-  необходимо проводить тест на достаточно светлом и широком участке;
-  тест должны проводить два мастера, работающие в паре: один из них наблюдает за колесами и их упорами и немедленно предупреждает о проворачивании колес или смещении упоров, второй - проводит испытания и записывает измерения;
- длительность проведения теста не должна превышать 5 с.
Проводят тест и оценивают его результаты в следующем порядке.
1.  Обязательно закрепите передние и задние колеса автомобиля.
2.  Если необходимо, установите тахометр.
3.  Включите стояночный тормоз.
4.  Нажмите на педаль тормоза левой ногой и удерживайте ее в этом положении в течение всего теста.
5.  Пустите двигатель.
6. Установите рычаг выбора режима движения в диапазон «D».
7.  Нажимая на педаль газа правой ногой до упора, измерьте показания тахометра.
8.  Сделайте перерыв продолжительностью не менее 1 мин.
Повторите тест, установив рычаг выбора режима движения в диапазон «R». При оценке этого теста нужно знать, что при каждом нажатии на педаль газа стрелка тахометра должна плавно подняться и остановиться в пределах 2400-2700 мин^-1. При этом не должно возникать каких-либо посторонних шумов, вибраций и ударов, а автомобиль должен оставаться на месте. Если показания тахометра:
- меньше нормы, но одинаковы в обоих диапазонах («D» и «R»), то чаще всего причина кроется в недостаточной мощности двигателя;
-  выше нормы в обоих диапазонах, то причина, скорее всего, в неисправности гидротрансформатора или коробки передач;
- выше нормы в одном из диапазонов, вероятно, неисправность только в коробке передач.
Наиболее сложно провести и оценить дорожный тест, который служит для определения точек переключения, обнаружения посторонних шумов, вибраций и пробуксовок в коробке передач.
Для обеспечения безопасности тест следует проводить на достаточно широком, ровном и пустом участке дороги; перед выездом необходимо хорошо прогреть двигатель и коробку передач.
Проводят дорожный тест и оценивают его результаты следующим образом.
1. Установите рычаг выбора режима движения в положение «D» и, постепенно нажимая на педаль газа, проверьте наличие переключений I-II, II-Ш, III-IV и IV-V передач. Если нет какого-либо из переключений, то неисправна автоматическая коробка передач или ее узел управления и контроля; если моменты переключения затянуты, то проблема, вероятнее всего, в системе управления.
2. Зафиксируйте скорость 70 км/ч в режиме «D» и немного нажмите на педаль газа. Частота вращения двигателя не должна меняться резко. Если на тахометре наблюдается резкий скачок частоты вращения, то можно утверждать, что неисправность в гидротрансформаторе и он скоро полностью выйдет из строя.
3.  Остановитесь и переведите рычаг выбора режима движения 8 диапазон ручного переключения передач. Постепенно нажимая на педаль газа, проверьте наличие переключения 1-II. Двигаясь на II передаче, отпустите педаль акселератора и обратите внимание на наличие торможения двигателем. Повторите несколько раз эту операцию, убедитесь, что переключения I-II, II-I не сопровождаются вибрацией, ударами или проскальзыванием. Если признаки неисправности не обнаружены, коробка находится в исправном состоянии
4.   Полностью остановитесь, переместите рычаг в положение «1» и, плавно нажимая на педаль газа, убедитесь в отсутствии переключения на вторую ступень, а также проверьте наличие торможения двигателем при отпускании педали газа. При многократном нажатии и отпускании педали газа послушайте, как работает коробка передач для выявления посторонних шумов и вибраций. Если происходит переключение на вторую ступень или нет торможения двигателем, то неисправен узел управления и контроля.
5. Остановитесь и, переключившись в диапазон «R», резко нажмите на педаль газа. Убедившись в отсутствии пробуксовок, вибраций и посторонних шумов, продолжайте тестирование.
6. Установив автомобиль на наклонном участке (с уклоном около 5°), переместите рычаг выбора режима движения в положение «Р» и отпустите тормоз. Автомобиль должен быть надежно зафиксирован на месте. Если автомобиль скатывается, то причину следует искать в неисправности механизма парковки коробки.
Напоминаем, что при проведении теста нужно обратить особое внимание на наличие сторонних шумов и вибраций. Отнестись к ним с должной ответственностью, так как и вибрации могут быть вызваны разбалансировкой гидротрансформатора, ведущего вала и т.п., что может привести к поломке агрегата.

Источник: http://skoda-octavia2.ru/index.php/transmissia/131-vozmozhnye-neispravnosti-korobki-peredach-i-sposoby-ikh-ustraneniya.html
