Выключатели Renault Logan 2004-2009 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Расположение выключателей на центральной консоли:
1 — выключатель электростеклоподъемника двери водителя;
2 — выключатель обогрева заднего стекла;
3 — выключатель аварийной сигнализации;
4 — выключатель центрального замка дверей;
5 — выключатель электростеклоподъемника правой передней двери

Выключатели электростеклоподъемников передних дверей. Чтобы опустить стекло передней двери, при включенном зажигании (ключ в замке зажигания — в положении «III») нажимаем на нижнюю часть клавиши соответствующего выключателя и удерживаем ее до тех пор, пока стекло не займет нужное положение.
Для того чтобы поднять стекло полностью или на определенную высоту, нажимаем на верхнюю часть клавиши и удерживаем ее до тех пор, пока стекло не займет нужное положение.
В зависимости от комплектации на автомобили могут устанавливаться электростеклоподъемники, работающие в импульсном режиме. В этом случае при работающем двигателе достаточно краткого нажатия на клавишу, чтобы полностью опустить или поднять стекло. Для остановки стекла в промежуточном положении следует повторно нажать на клавишу.
Выключатель обогрева заднего стекла. При нажатии на верхнюю часть клавиши выключателя включается элемент обогрева заднего стекла и обогрев наружных зеркал заднего вида с электроприводом (в зависимости от комплектации автомобиля), при этом в комбинации приборов загорается соответствующий сигнализатор. Обогрев заднего стекла можно включить только при работающем двигателе. После 12 минут работы обогрев стекла и зеркал автоматически выключается и сигнализатор в комбинации приборов гаснет.
Выключатель аварийной сигнализации. Для включения аварийной сигнализации нажимаем на кнопку выключателя. При этом начинают мигать все указатели поворотов и их сигнализатор в комбинации приборов. Работа аварийной сигнализации не зависит от положения ключа зажигания в замке зажигания и включения указателя поворота. Для отключения аварийной сигнализации повторно нажимаем на кнопку выключателя.
Выключатель центрального замка дверей. При нажатии на верхнюю часть клавиши замки всех дверей закрываются. При этом передние двери можно открыть ключом снаружи. При нажатии на нижнюю часть клавиши замки всех дверей отпираются.
Выключатели подогрева передних сидений. Включение подогрева производится при включенном зажигании, нажатием на клавишу выключателя. Для того чтобы отключить подогрев, надо повторно нажать на клавишу. Выключатели электростеклоподъемников задних дверей. Чтобы опустить стекло задней двери, нажимаем на клавишу соответствующего выключателя и удерживаем ее до тех пор, пока стекло не займет нужное положение. Для того чтобы поднять стекло полностью или на определенную высоту, поддеваем клавишу и удерживаем ее до тех пор, пока стекло не займет нужное положение.

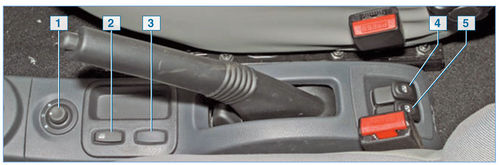

Элементы управления электростеклоподъемниками задних дверей и наружными зеркалами заднего вида на облицовке туннеля пола:
1 — регулятор электропривода наружных зеркал;
2 — клавиша блокировки электростеклоподъемников задних дверей;
3 — заглушка;
4 — клавиша выключателя электростеклоподъемника задней правой двери;
5 — клавиша выключателя электростеклоподъемника задней левой двери
Выключатель блокировки электростеклоподъемников задних дверей. Если на заднем сиденье находятся дети, для предотвращения незапланированного опускания и поднятия стекол механизмы стеклоподъемников следует заблокировать. Клавиша блокировки электростеклоподъемников задних дверей расположена на облицовке туннеля пола ближе к водителю. При нажатой кнопке блокировки механизмов стеклоподъемников задних дверей изменение положения стекол дверей невозможно. Разблокировать механизмы стеклоподъемников можно повторным нажатием на кнопку блокировки. При включении габаритного света символы в клавишах выключателей подсвечиваются.
Регулятор электропривода наружных зеркал заднего вида. Для регулировки положения левого наружного зеркала заднего вида поворачиваем регулятор джойстика влево, а правого — вправо. В среднем положении регулятора электроприводы зеркал выключены.
Настройка зеркала проводится наклоном джойстика.

Источник: http://wiki.zr.ru/Выключатели_Logan_2005
