Задняя подвеска. Описание конструкции Renault Sandero

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Элементы задней подвески:
1 – кронштейн крепления рычага балки к кузову;
2 – балка;
3 – кронштейн рычага;
4 – рычаг балки;
5 – амортизатор;
6 – буфер хода сжатия;
7 – подушки и шайбы верхнего крепления амортизатора к кузову;
8 – болт крепления амортизатора к рычагу;
9 – нижняя прокладка пружины;
10 – пружина;
11 – верхняя прокладка пружины;
12 – тормозной механизм заднего колеса;
13 – цапфа заднего колеса;
14 – барабан тормозного механизма в сборе с подшипником заднего колеса;
15 – колпачок;
16 – гайка подшипника колеса;
17 – сайлент-блок рычага балки;
18 – болт и гайка крепления рычага балки к кронштейну

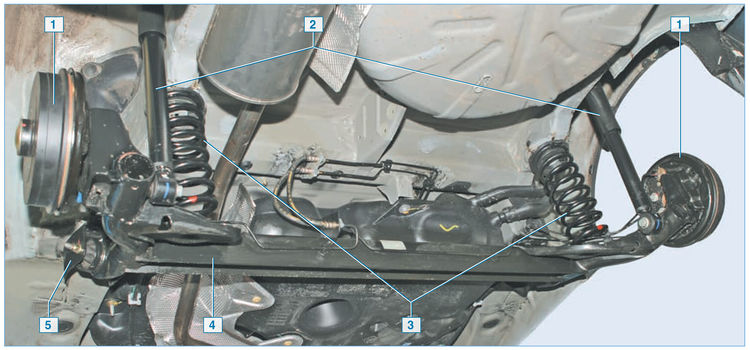

Задняя подвеска:
1 – барабан тормозного механизма;
2 – амортизатор;
3 – пружина;
4 – балка задней подвески;
5 – кронштейн крепления рычага балки к кузову

Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия.
К балке и рычагам приварены кронштейны для опоры пружин.

В средней части на стабилизаторе установлена резиновая подушка

Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор представляет собой трубу – по краям круглого сечения, а в средней части овального.

Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1

К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками.
Наружная обойма сайлент-блока – пластмассовая, а внутренняя – металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлент-блока в рычаг его необходимо строго ориентировать.

Пружина задней подвески:

1 – верхняя прокладка;
2 – пружина;
3 – нижняя прокладка
Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу – на кронштейн рычага и сверху – на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр.
Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса. При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле. В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески.

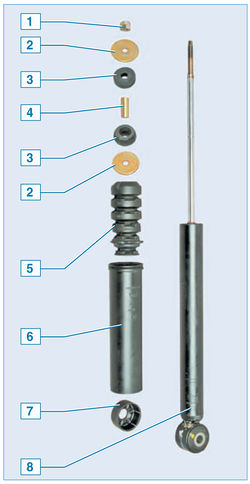

Амортизатор задней подвески:

1 – гайка крепления штока;
2 – шайба;
3 – подушка штока;
4 – распорная втулка;
5 – буфер хода сжатия;
6 – чехол;
7 – защитный колпак;
8 – амортизатор

Шток амортизатора крепится к кузову через две резиновые подушки (одна – снизу опоры, другая – сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно деформироваться при затягивании гайки штока. На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.

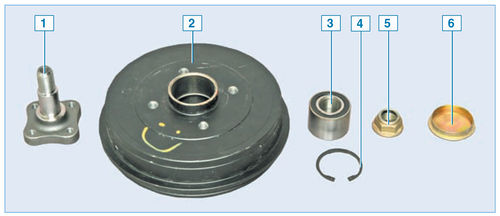

Узел подшипника заднего колеса:

1 – цапфа;
2 – барабан тормозного механизма;
3 – подшипник заднего колеса;
4 – стопорное кольцо подшипника;
5 – гайка подшипника;
6 – колпачок

Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса – с небольшим зазором. В барабане подшипник фиксируется стопор- ным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.

Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями (угол развала –0°51’±15’, схождение колес +0°44’±15’). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.
