Замена блока розжига фары Ниссан Х-Трейл

Примечание:

Для получения доступа к блоку розжига на Ниссан Х-Трейл, сначала нужно будет снять передний бампер и фару. Блок-фара с газоразрядной лампой и блок-фара с галогенной лампой снимаются одинаково.

Снятие переднего бампера на Ниссан Х-Трейл

1. Установите автомобиль на ровную поверхность, и выключите зажигание.

2. Поднимите крышку капота и зафиксируйте её упором.

3. Плоской отверткой выдвините фиксаторы и вытяните 4 фиксатора решетки радиатора.

4. В углах решетки, с помощью плоской отвертки, через отверстия, поверните пластмассовые зажимы по часовой стрелке на 90 градусов и вытяните на себя.

5. Выведите из зацепления с бампером 4 защелки (красные стрелки) крепления решетки радиатора.

6. Снимите решетку радиатора.

Примечание:

Снять передний бампер можно вместе и с решеткой радиатора. Для этого будет достаточно извлечь 2 держателя крепления решетки к рамке радиатора.

7. Плоской отверткой вытяните фиксаторы и извлеките 3 держателя нижнего крепления бампера.

8. Ключом Torx T20 выверните с обеих сторон по 3 винта нижнего крепле­ния бампера.

9. В колесных арках, поддев отверт­кой, вытяните 2 держателя подкрылка к колесной арке.

10. Ключом Torx T20 выверните с обеих сторон по винту крепления накладки колесной арки.

11. Выведите из зацепления 2 держателя.

12. Отсоедините от бампера накладку.

13. Вытяните держатель и отогните передний подкрылок.

14. Головкой на 10 мм выверните гайку крепления бампера.

15. Снимите боковину накладки с кронштейна.

16. Снимите с кронштейна боковину накладки и с другой стороны автомобиля.

17. Отсоедините шланг от форсунок омывателей фар и держателей на бампере.

18. Отожмите колодки проводов от противотуманных фар.

19. Снимите передний бампер.

Снятие передней фары на Ниссан Х-Трейл

1. Отсоедините разъем блока розжига фары Ниссан Х-Трейл (фара з газоразрядной лампой).

2. Отсоедините 2 держателя жгута проводов.

3. Торцевой головкой на 10 мм выверните болты и гайку бокового крепления фары.

4. Торцевой головкой на 10 мм выверните 2 болта верхнего крепления фары.

5. Плоской отверткой извлеките фиксатор, и вытяните держатель.

6. Отсоедините колодки проводов от патронов ламп габаритного света, указателя поворотов, от переключателя режимов дальний/ближний свет (фара с газоразрядной лампой).

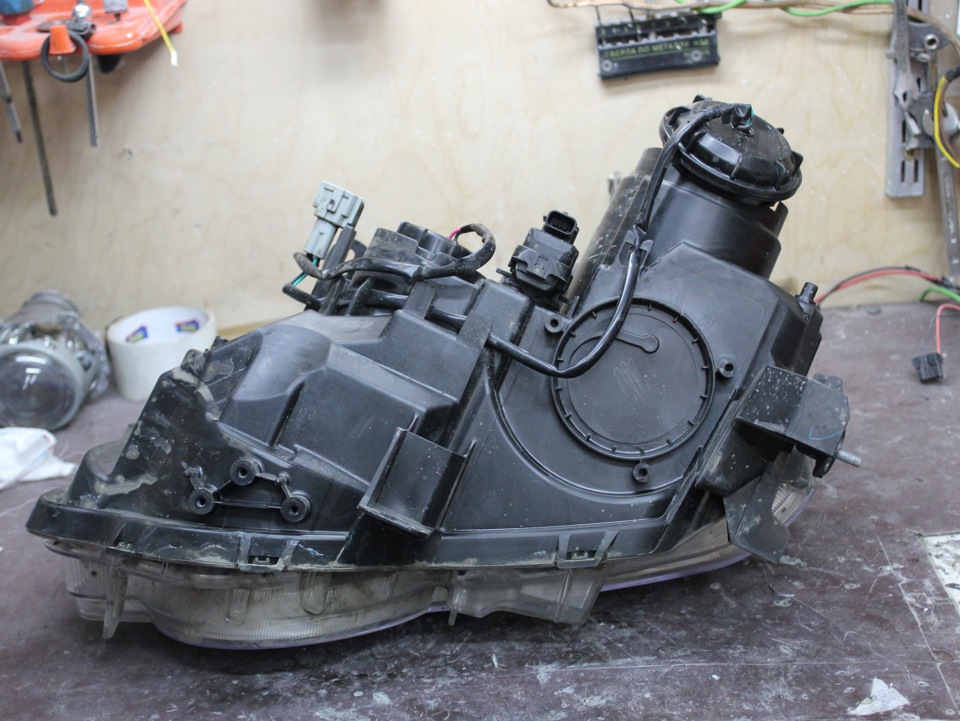

7. Потянув вперед, выведите направляющие фары из зацепления со скобами кузова и снимите фару.

Замена розжига фары Ниссан Х-Трейл

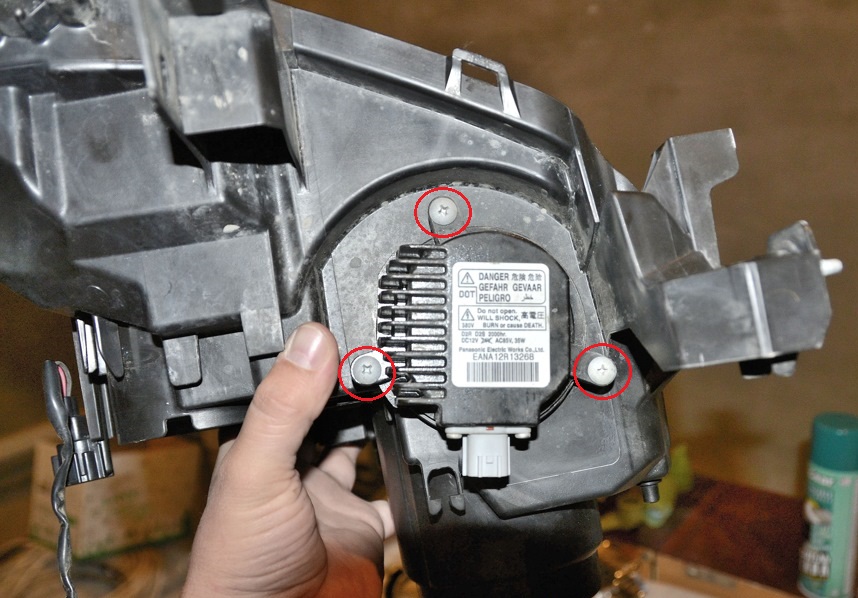

1. Крестовой отверткой выверните 3 винта крепления блока розжига.

2. Снимите блок розжига с передней фары Ниссан Х-Трейл.

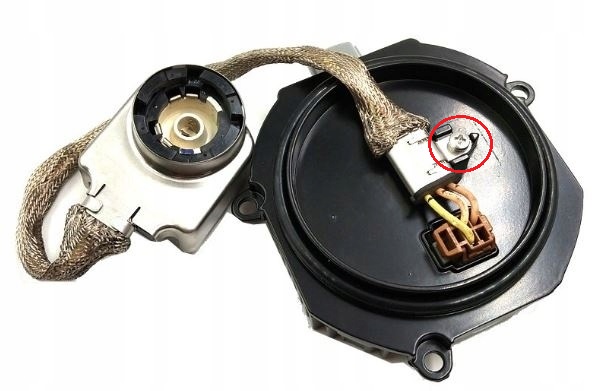

3. Отверните крепежный винт провода.

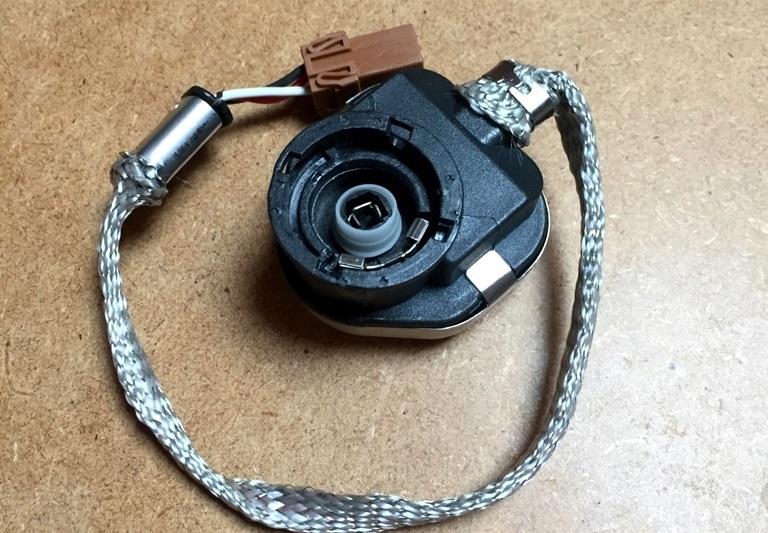

4. Отсоедините от блока розжига Ниссан Х-Трейл высоковольтный провод.

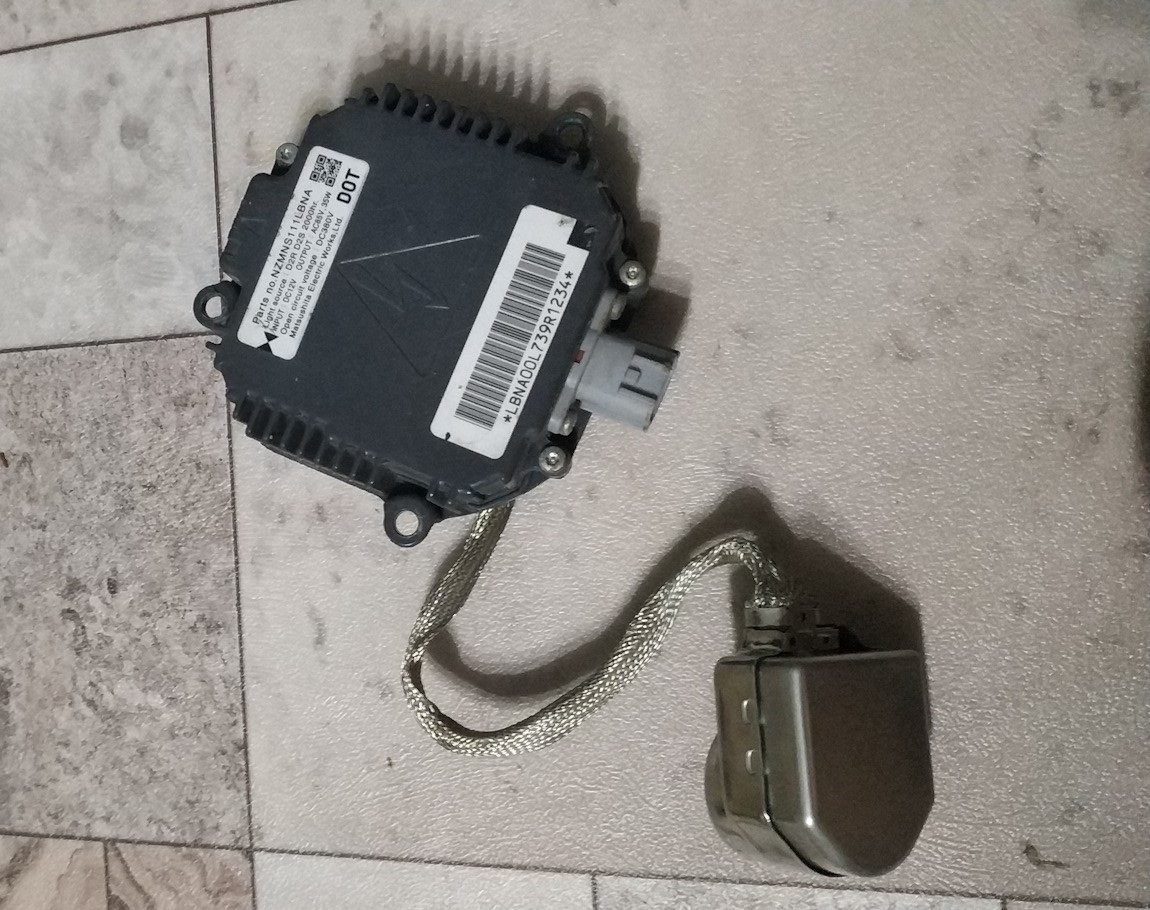

5. Замените блок розжига фары Ниссан Х-Трейл на новый.

6. Подсоедините и закрепите на корпусе фары новый блок.

7. Установите фару и передний бампер в порядке, обратном снятию.
