Замена блока управления и гидрaвличecкoгo уcтрoйcтвa упрaвлeния.

Удаление.
Место сборки:
Блок управления свинчен с гидравлическим устройством управления и находится в подкапотном пространстве справа.
ВНИМАНИЕ!
Нельзя перегибать трубопроводы тормозного привода на участке вокруг гидравлического устройства управления!
— Прочесть применяемое кодирование блока управления и пометить.
— Отсоединить аккумуляторную батарею.
Снять кожух двигателя. Расфиксировать штекерный соединитель на блоке управления; для этой цели опустить рычаг -1- вниз -по направлению стрелки.
1-. Рычаг -2-расфиксируется.
Тянуть рычаг -2- вверх по -направлению стрелки.
2-. Удалить штекерный соединитель -3- с блока управления по направлению стрелки.
3-. Установить приспособление для удержания педали тормоза, напр. -V.A.G 1869/2 -.
Надев шланг сосуда для удаления воздуха на воздуховыпускной клапан суппорта дискового колесного тормозного механизма впереди налево и сзади налево, открыть воздуховыпускной клапан.
прижать педаль тормоза при помощи приспособления для удержания педали тормоза, напр. -V.A.G 1869/2-, по крайней мере на 60 мм.
Закрыть воздуховыпускной клапан влево впереди и сзади.

Важно:
Приспособления для удержания педали тормоза, напр. -V.A.G 1869/2 - не следует устранять.
— Подложить и обложить блок управления и гидравлическое устройство управления достаточным количеством нелинеющих тряпок.
Проследить за тем, чтобы тормозная жидкость не попала в штекерные контакты.

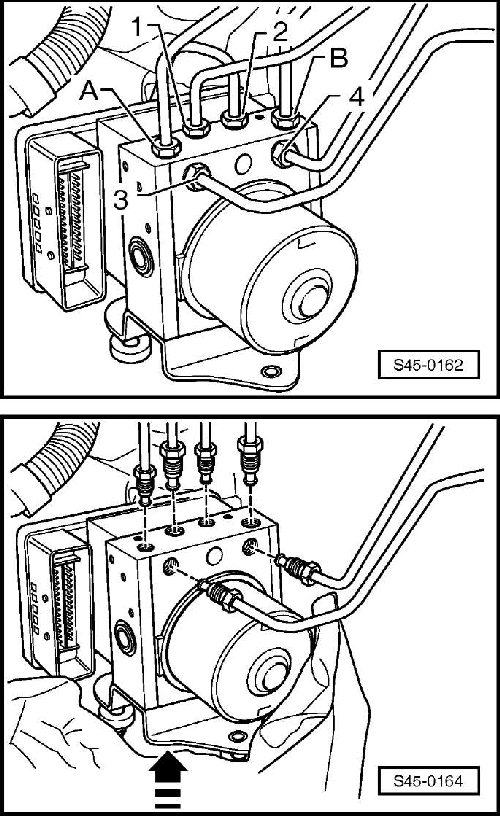

— Пометив оба трубопровода тормозного привода, ведущие от главного тормозного цилиндра -A- и -B-, отвинтить их от гидравлического устройства управления.
— Закупорить трубопроводы тормозного привода и резьбовые отверстия запорными пробками из набора -1H0 698 311 A-.
— Пометить трубопроводы тормозного привода (суппортов дискового колесного тормозного механизма) с -1- по -4-, отвинтить и сразу же закупорить заглушками из ремонтного комплекта -1H0 698 311 A-.
— Извлечь вверх из амортизаторов по - направлению стрелки гидравлическое устройство управления вместе с блоком управления.

Источник: Руководство по ремонту и эксплуатации Skoda Rapid издательства "За рулем".
