Замена датчиков частоты вращения колес Chery Tiggo

Для замены датчика частоты вращения переднего колеса вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок со стороны заменяемого колеса.
3. Разъедините колодку жгута проводов датчика частоты вращения колеса и отсоедините от кузова верхний держатель жгута.

4. Отсоедините от кузова нижний держатель жгута проводов датчика частоты вращения колеса, вывернув болт его крепления.

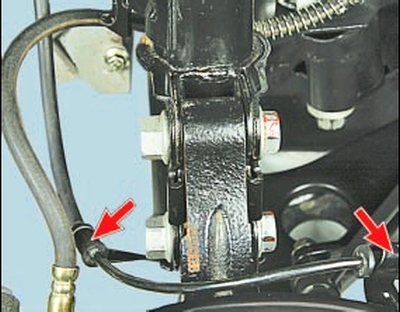

5. Снимите жгут проводов датчика с держателей на поворотном кулаке.

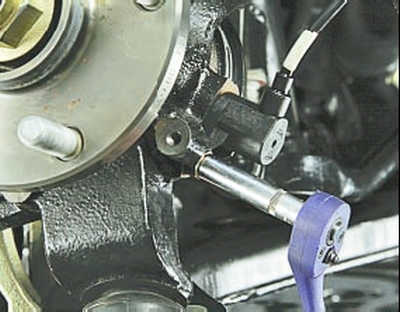

6. Выверните болт крепления датчика частоты вращения переднего колеса…

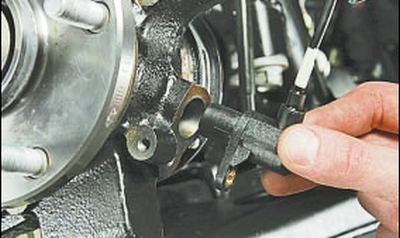

7….и извлеките датчик из отверстия в поворотном кулаке.
8. Установите новый датчик частоты вращения переднего колеса и все ранее снятые детали в порядке, обратном снятию.

Для замены датчика частоты вращения заднего колеса вам потребуются инструменты, необходимые для снятия задней ступицы, съемник ударного действия («обратный молоток»), пресс.
1. Снимите ступицу заднего колеса в сборе с подшипником и датчиком частоты вращения заднего колеса.

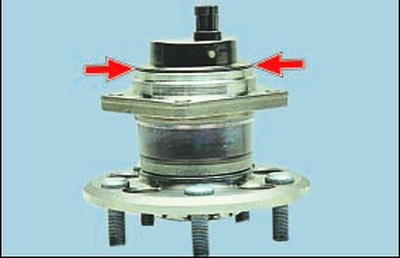

2. Выпрессуйте датчик из корпуса подшипника ступицы с помощью съемника ударного действия («обратного молотка»), установив захваты съемника на отбортовку датчика.

3. Запрессуйте новый датчик до упора его отбортовки в корпус подшипника ступицы с помощью подходящей оправки и пресса.

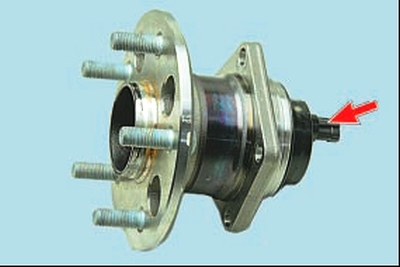

Разъем датчика частоты вращения левого колеса должен занять положение, показанное на фото. У датчика частоты вращения правого колеса разъем должен быть расположен с противоположной стороны.
Предупреждение.
Категорически запрещается запрессовывать датчик частоты вращения заднего колеса молотком.
4. Установите ступицу заднего колеса. Если при движении автомобиля после замены датчика частоты вращения колеса не гаснет сигнальная лампа неисправности антиблокировочной системы тормозов, обратитесь на сервисную станцию для диагностики ABS.
