Замена динамика аудиосистемы Nissan Note 2004 - 2012

Инструменты:
Электролобзик
1 шт.
Отвертка крестовая средняя
1 шт.
Сверло
1 шт.
Насадка на вороток 10 мм
1 шт.
Отвертка плоская средняя
1 шт.
Детали и расходники:
Фанера (ДСП) толщиной 20 мм
1 шт.
Болты М5
1 шт.
Динамики аудиосистемы
1 шт.

Примечание:

Динамики на всех дверях автомобиля заменяются одинаково.

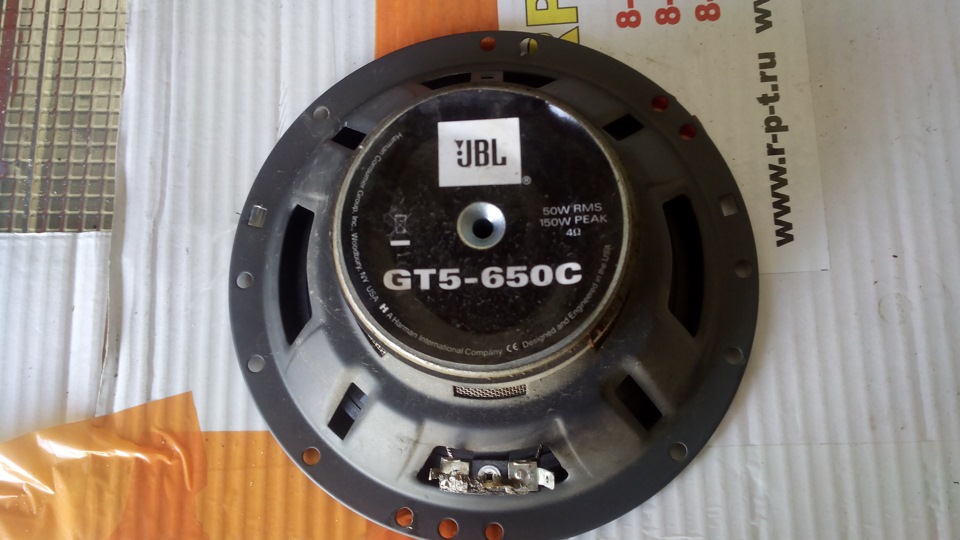

При выборе акустики главным требованием является диаметр динамиков — 165 мм. Глубину и мощность динамиков можно выбирать по желанию.

Для того, чтобы получить доступ к динамику, сначала нужно будет снять обивку передней двери

Порядок снятия обивки передней двери Ниссан Ноут

Снятие и установка обивки передней двери Nissan Note 2004 - 2012

1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

Снятие и установка обивки передней двери Nissan Note 2004 - 2012

2. Подденьте отверткой и извлеките блок управления стеклоподъемниками из обивки двери.

Замена динамика аудиосистемы Nissan Note 2004 - 2012

3. Сожмите фиксатор и отсоедините колодку жгута проводов от блока управления стеклоподъемниками.

Снятие и установка обивки передней двери Nissan Note 2004 - 2012

4. Подденьте отверткой и снимите декоративную заглушку в нише подлокотника.

Снятие и установка обивки передней двери Nissan Note 2004 - 2012

5. Выверните винт.

Снятие и установка обивки передней двери Nissan Note 2004 - 2012

6. Снимите облицовку ниши подлокотника.

Снятие и установка обивки передней двери Nissan Note 2004 - 2012

7. Подденьте отверткой и снимите облицовку внутренней ручки двери.

Снятие и установка обивки передней двери Nissan Note 2004 - 2012

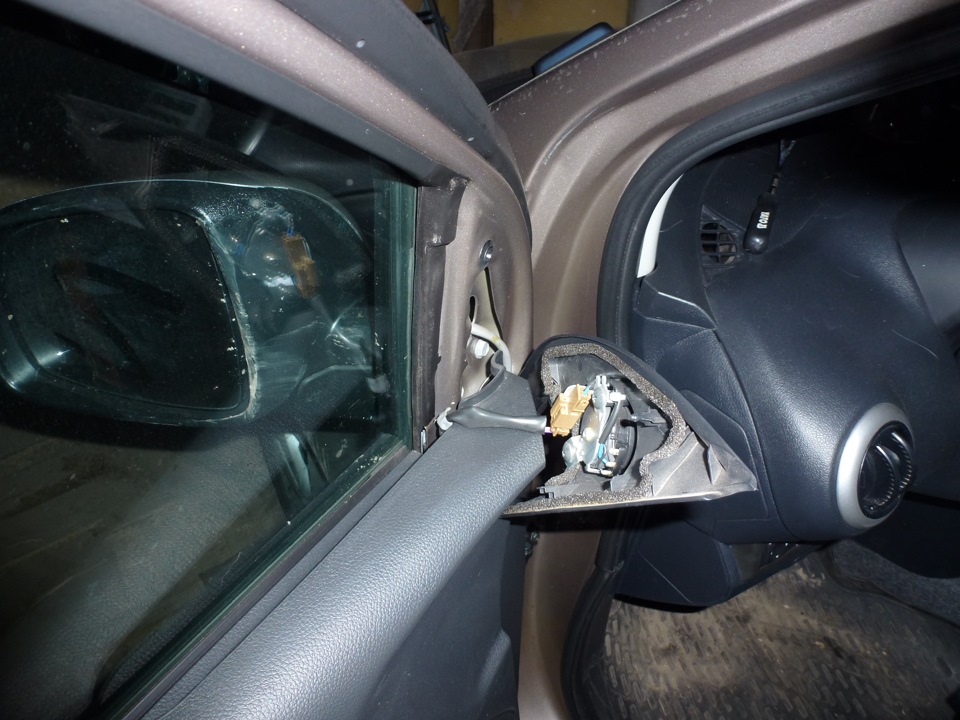

8. Подденьте отверткой и снимите в углу двери декоративную накладку.

Замена динамика аудиосистемы Nissan Note 2004 - 2012

9. Подденьте отверткой край обивки.

Снятие и установка обивки передней двери Nissan Note 2004 - 2012

10. Преодолевая сопротивление пластмассовых фиксаторов, снимите обивку передней двери Ниссан Ноут.

Снятие и установка обивки передней двери Nissan Note 2004 - 2012

Замена динамика в двери автомобиля Ниссан Ноут

1. Выверните винты крепления динамика Ниссан Ноут к панели двери.

Замена динамика аудиосистемы Nissan Note 2004 - 2012

2. Извлеките динамик из проема и разверните его.

Замена динамика аудиосистемы Nissan Note 2004 - 2012

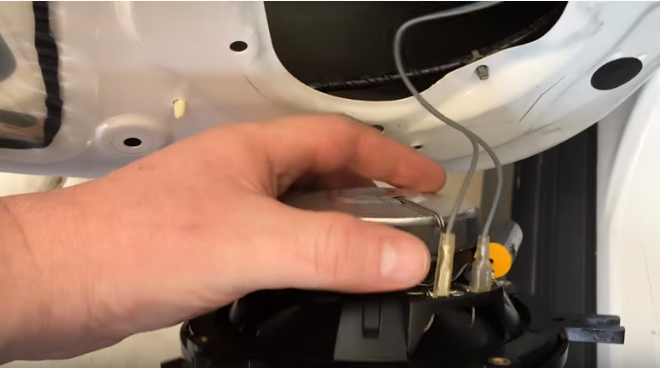

3. Отсоедините провода от вывода динамика.

Замена динамика аудиосистемы Nissan Note 2004 - 2012

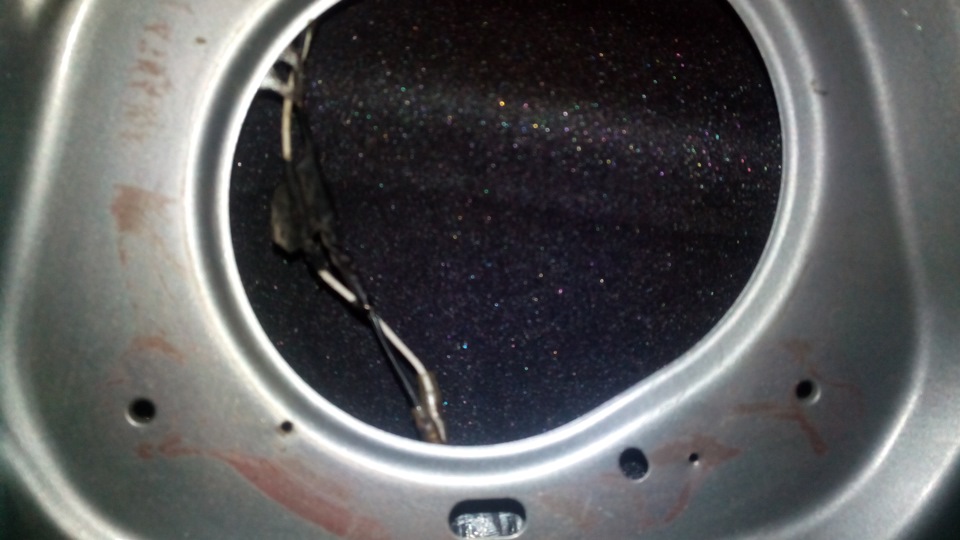

4. Снимите динамик аудиосистемы Ниссан Ноут. При необходимости, замените его на новый.

Замена динамика аудиосистемы Nissan Note 2004 - 2012

5. Изготовьте кольца-проставки под динамики.

Замена динамика аудиосистемы Nissan Note 2004 - 2012

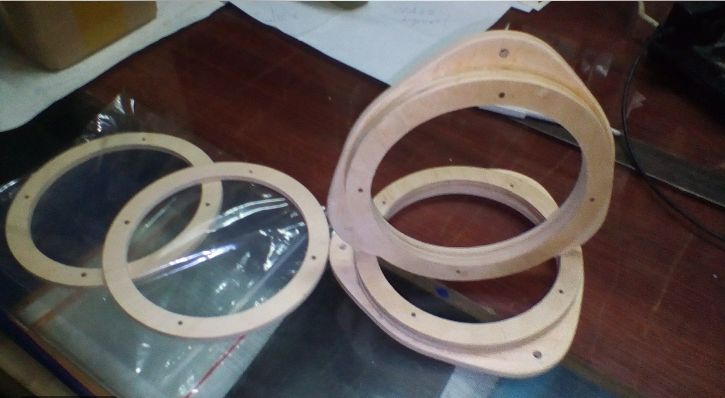

6. Кольца вырежьте из фанеры (ДСП) толщиной 20 мм. Если глубина динамика большая, можно использовать фанеру толщиной 30 мм. Вырезать необходимо электролобзиком. Можно воспользоваться шаблоном.

Замена динамика аудиосистемы Nissan Note 2004 - 2012

7. Высверлите сверлом диаметром 6 мм отверстия под крепления колец (крепятся болтами М5).

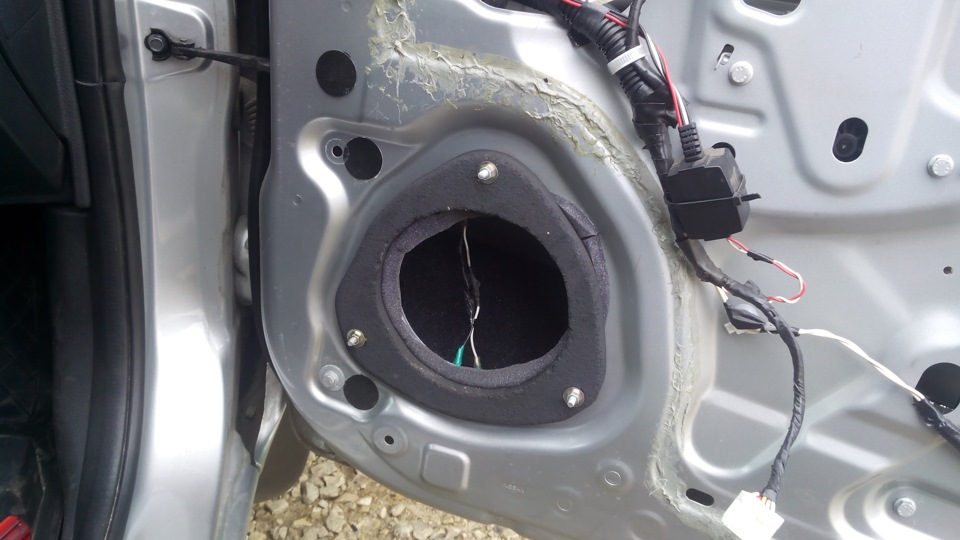

8. Установите в штатные отверстия проставки, зафиксировав их 3 болтами.

Замена динамика аудиосистемы Nissan Note 2004 - 2012

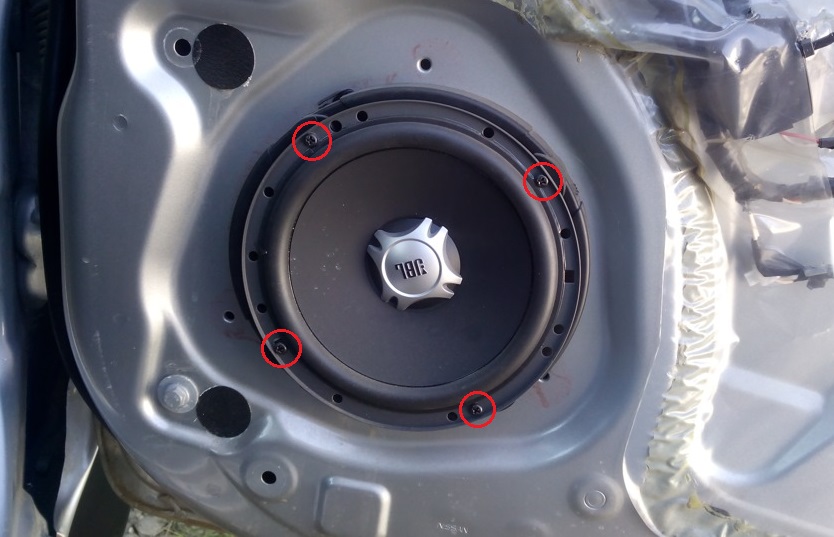

9. Установите на проставки динамик Ниссан Ноут и закрутите его болтами.

Замена динамика аудиосистемы Nissan Note 2004 - 2012

10. Установите обивку передней двери в порядке, обратном снятию.
