Замена электромагнитного клапана изменения фаз газораспределения Nissan Note 2004 - 2012

Примечание:

Электромагнитный клапан системы изменения фаз газораспределения установлен в головке блока цилиндров двигателя.
На двигателях HR15DE и HR16DE электромагнитный клапан установлен в передней части головки блока цилиндров, на двигателе CR14DE — в задней части.

Клапан регулирует давление масла, подаваемого в исполнительный механизм изменения фаз, установленный на переднем (или заднем) конце распределительного вала впускных клапанов.

Замена электромагнитного клапана изменения фаз Ниссан Ноут

1. Декоративный кожух закреплен на впускной трубе двумя болтами. Головкой на 10 выверните 2 болта крепления кожуха двигателя и извлеките их из отверстий.

2. Потянув на себя, выведите из фиксаторов и снимите декоративный кожух двигателя Ниссан Ноут.

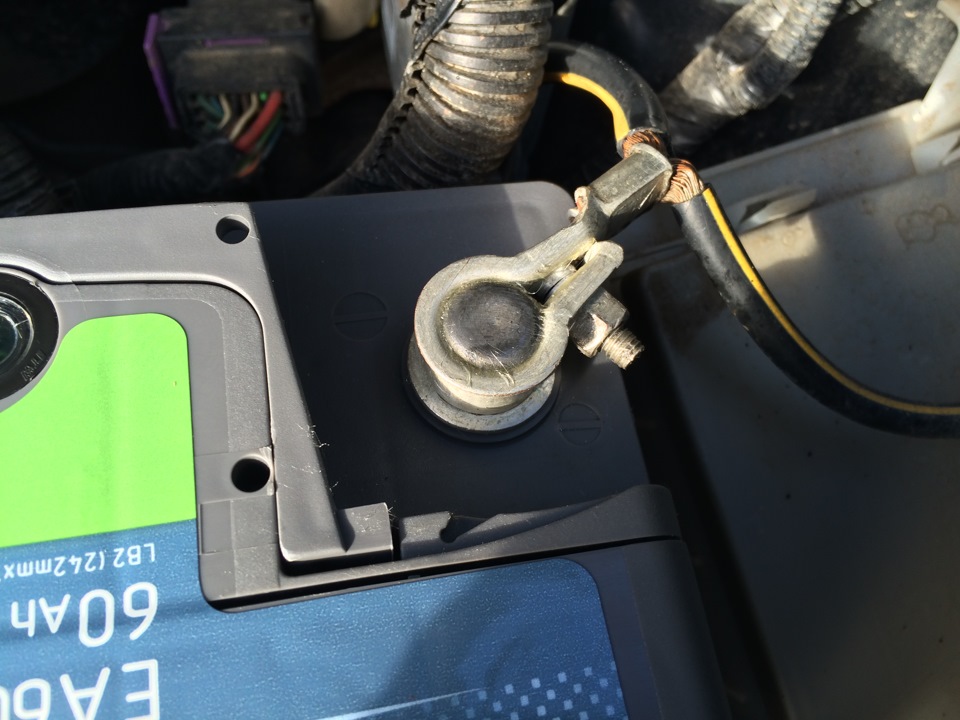

3. Головкой на 10 мм выверните гайку и отсоедините провод от клеммы «минус» аккумуляторной батареи.

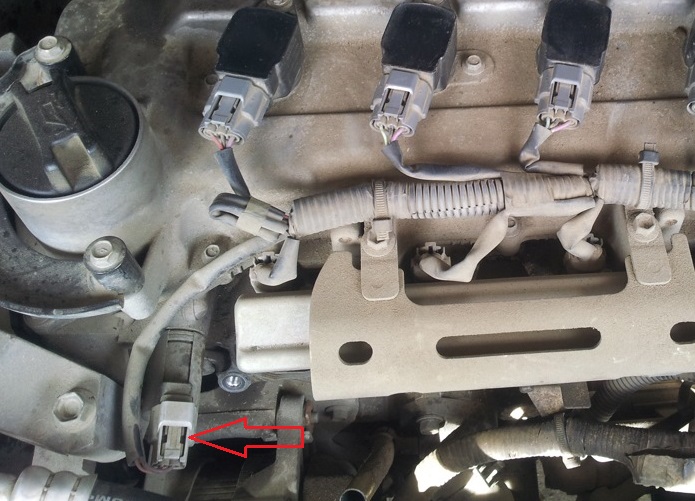

4. Отожмите фиксатор и отсоедините колодку жгута проводов от электромагнитного клапана.

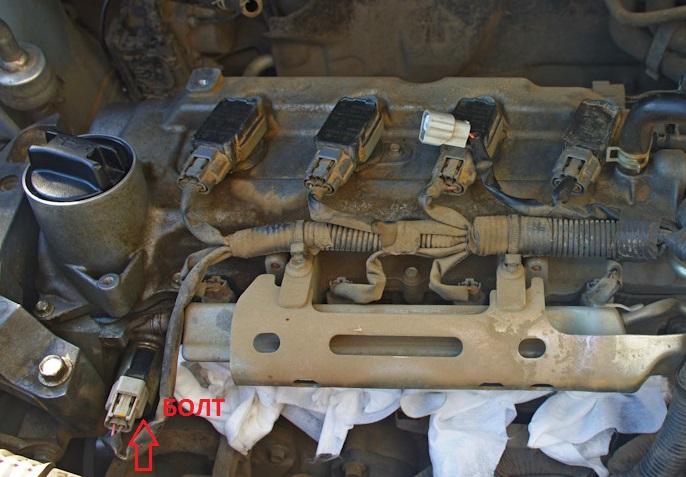

5. Головкой на 8 мм выверните болт крепления электромагнитного клапана.

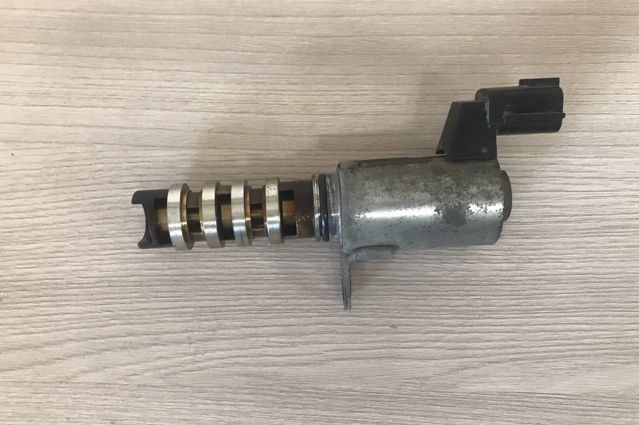

6. Извлеките электромагнитный клапан из головки блока цилиндров.

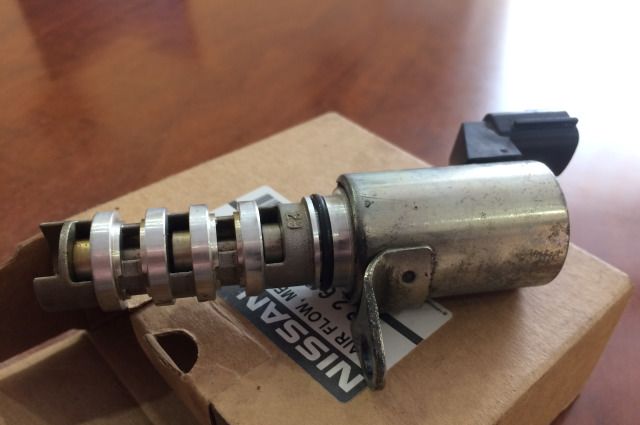

7. Замените электромагнитный клапан Ниссан Ноут на новый.

8. Установите новый электромагнитный клапан системы изменения фаз газораспределения и декоративный кожух двигателя в порядке, обратном снятию.
