Проверка и замена термостата Nissan Note 2004 - 2012

Инструменты:
Отвертка плоская средняя
1 шт.
Термометр для воды
1 шт.
Торцевая головка 10 мм
1 шт.
Пассатижи
1 шт.
Детали и расходники:
Воронка
1 шт.
Термостат Nissan 21200-BX000 (1.4 л)
1 шт.
Свежая охлаждающая жидкость
1 шт.
Емкость не менее 10 л.
1 шт.
Емкость с горячей водой
1 шт.
Ветошь
1 шт.
Термостат Nissan 21200-ED00 (1.6 л)
1 шт.
Тканевые перчатки
1 шт.

Примечание:

Работы по замене термостата на двигателях HR16DE и СR14DE Ниссан Ноут аналогичны. Разница заключается только в расположении термостата на двигателе.

Замена показана на примере двигателя CR14DE.

Проверка работы термостата Ниссан Ноут

Пустите холодный двигатель и потрогайте рукой шланг от соединителя к трубе крышки термостата. Шланг должен быть холодным. После того, как температура охлаждающей жидкости достигнет 80-84°С, и жидкость начнет циркулировать по большому кругу, шланг должен начать быстро нагреваться. Если этого не происходит, а датчик температуры охлаждающей жидкости и блок управления двигателем исправны, термостат нужно будет заменить на новый.

Замена термостата Ниссан Ноут

1. Установите автомобиль на эстакаду или другое возвышение.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

2. Открутите и снимите крышку радиатора.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

3. Спуститесь под автомобиль, и снимите защиту двигателя.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

4. Сожмите пассатижами свободные концы хомута крепления подводящего шланга к радиатору. Сместите хомут по шлангу.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

5. Снимите с патрубка радиатора подводящий шланг.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

6. Подставьте под шланг радиатора приготовленную емкость. Слейте из двигателя старый антифриз.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

 7. Подсоедините обратно к патрубку радиатора подводящий шланг.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

8. Откройте капот и установите его на упор.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

9. Головкой на 10 мм отверните провод от «отрицательной» клеммы аккумуляторной батареи.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

10. Подденьте отверткой и извлеките 2 фиксатора крепления воздухозаборника к передней поперечине рамки радиатора.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

11. Поверните патрубок воздухозаборника на 90º вверх и на себя.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

12. Вытяните воздухозаборник из корпуса воздушного фильтра.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

13. Головкой 10 мм выверните 7 болтов крепления корпуса воздушного коллектора.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

14. Отсоедините 3 электрические разъемы, подходящие к воздушному коллектору.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

15. Отсоедините 2 патрубка, подходящие к воздуховоду.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

16. Снимите крышку воздушного фильтра с патрубков впускной трубы.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

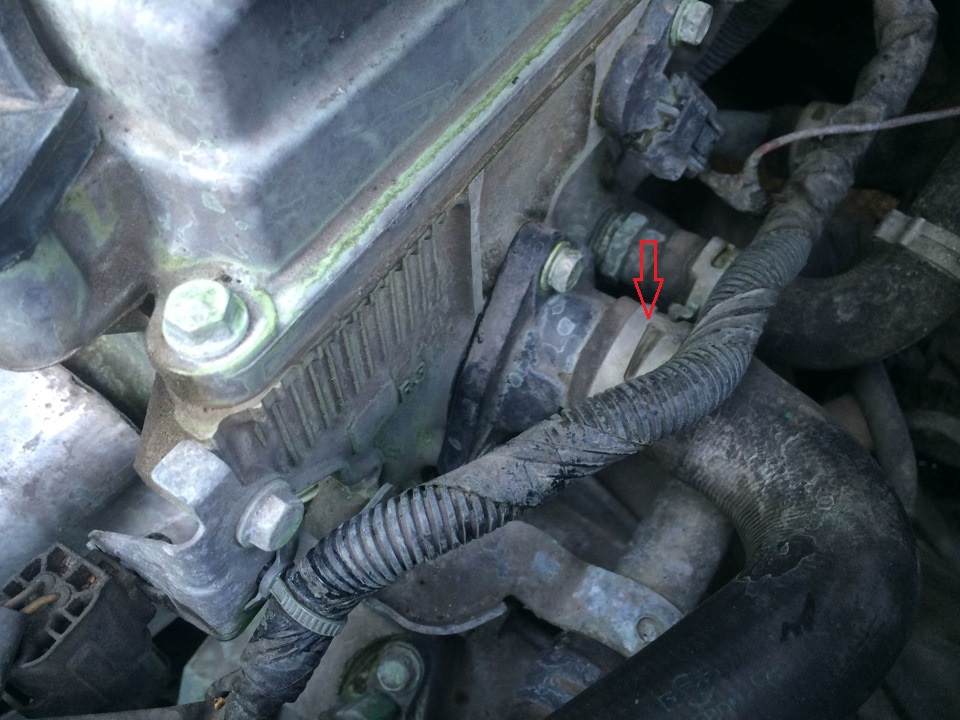

17. Сожмите пассатижами и ослабьте хомут крепления шланга к патрубку крышки термостата.

Проверка и замена термостата Nissan Note 2004 - 2012

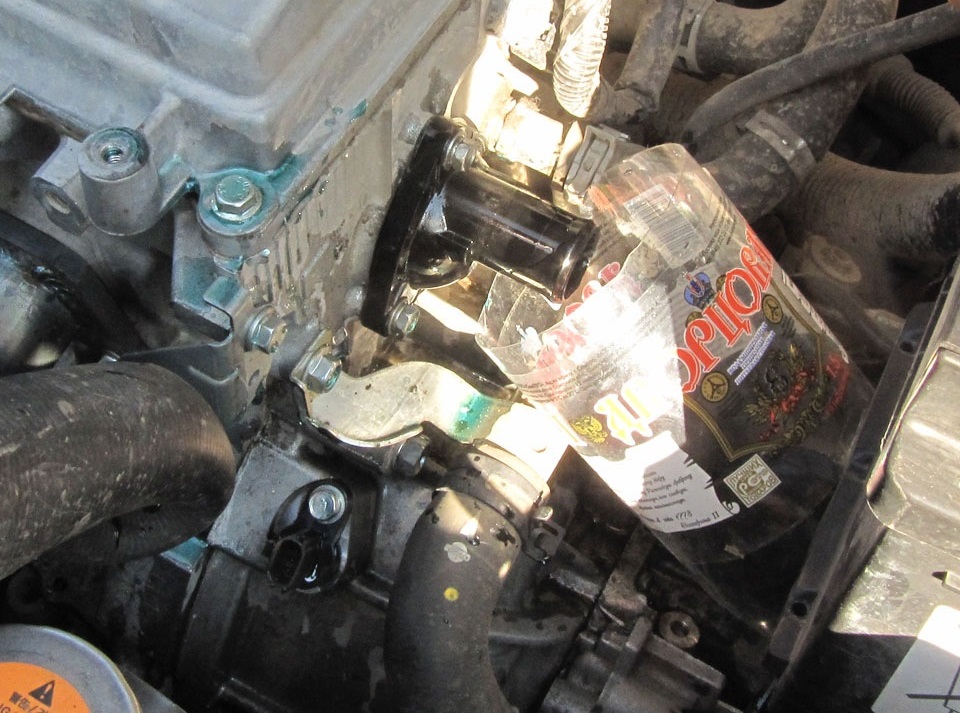

18. Снимите шланг. Будьте осторожны, так как может потечь охлаждающая жидкость.

Проверка и замена термостата Nissan Note 2004 - 2012

19. Головкой 10 мм выверните 3 болта крепления крышки термостата Ниссан Ноут к двигателю.

Проверка и замена термостата Nissan Note 2004 - 2012

20. Снимите крышку.

Проверка и замена термостата Nissan Note 2004 - 2012

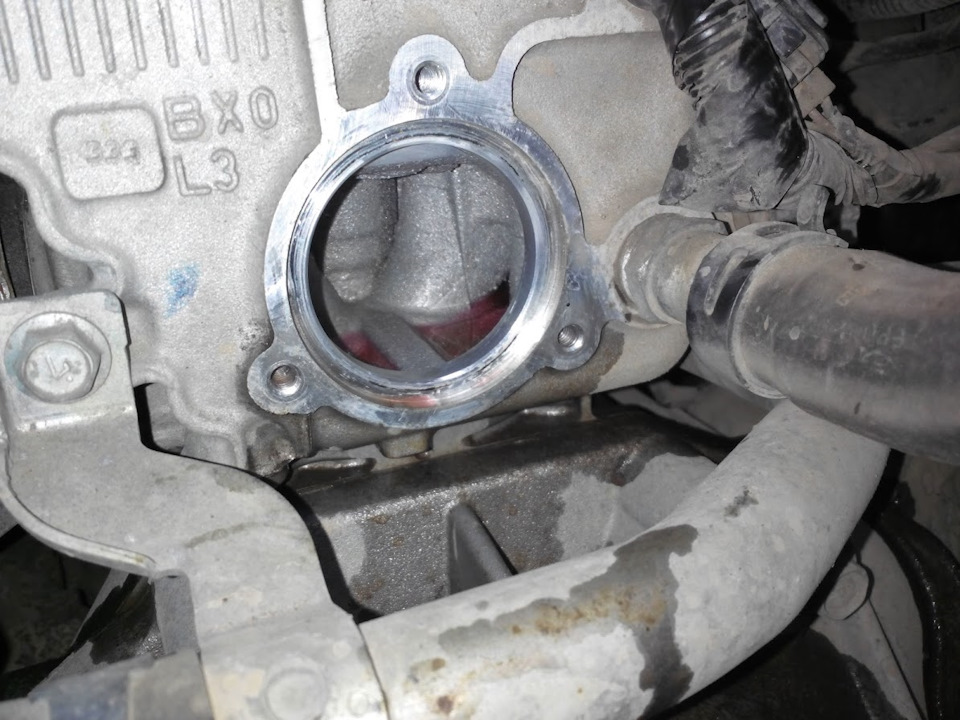

21. Извлеките термостат Ниссан Ноут из гнезда в блоке цилиндров.

Проверка и замена термостата Nissan Note 2004 - 2012

Проверка и замена термостата Nissan Note 2004 - 2012

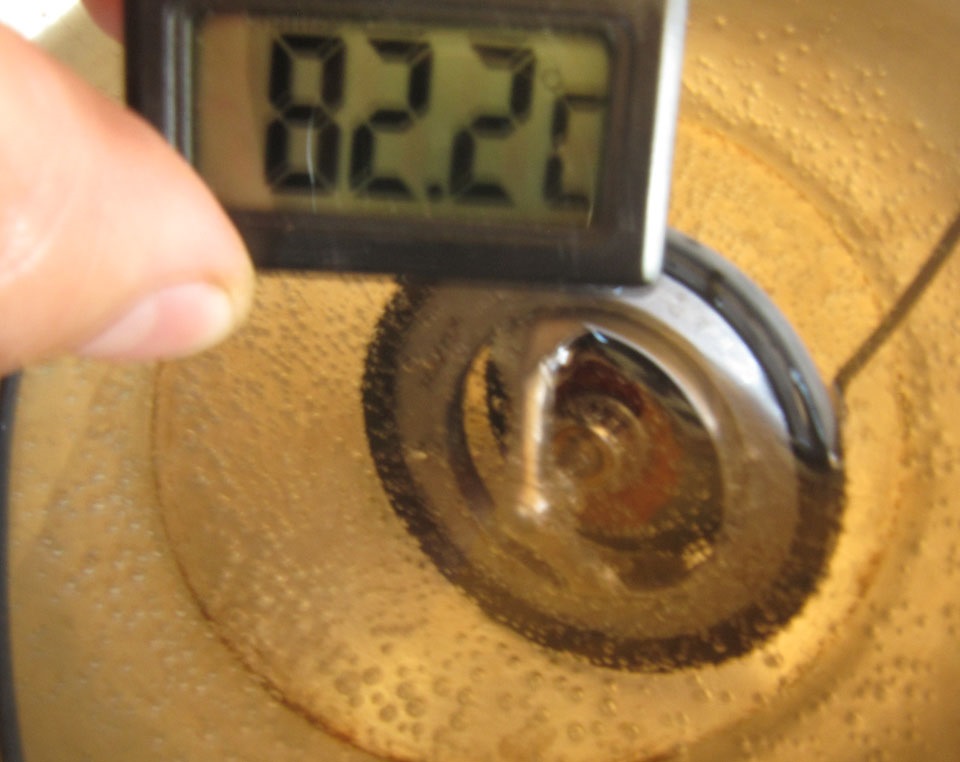

22. Проверьте термостат на работоспособность. Для этого опустите снятый с двигателя термостат в емкость с водой. Нагревайте воду, постоянно перемешивая, до температуры 80-84°С.

Проверка и замена термостата Nissan Note 2004 - 2012

23. При дальнейшем повышении температуры шток термостата должен начать выдвигаться из силового элемента. При температуре жидкости 95-97°С термостат должен полностью открыться. Если этого не происходит, замените термостат Ниссан Ноут на рабочий.

Проверка и замена термостата Nissan Note 2004 - 2012

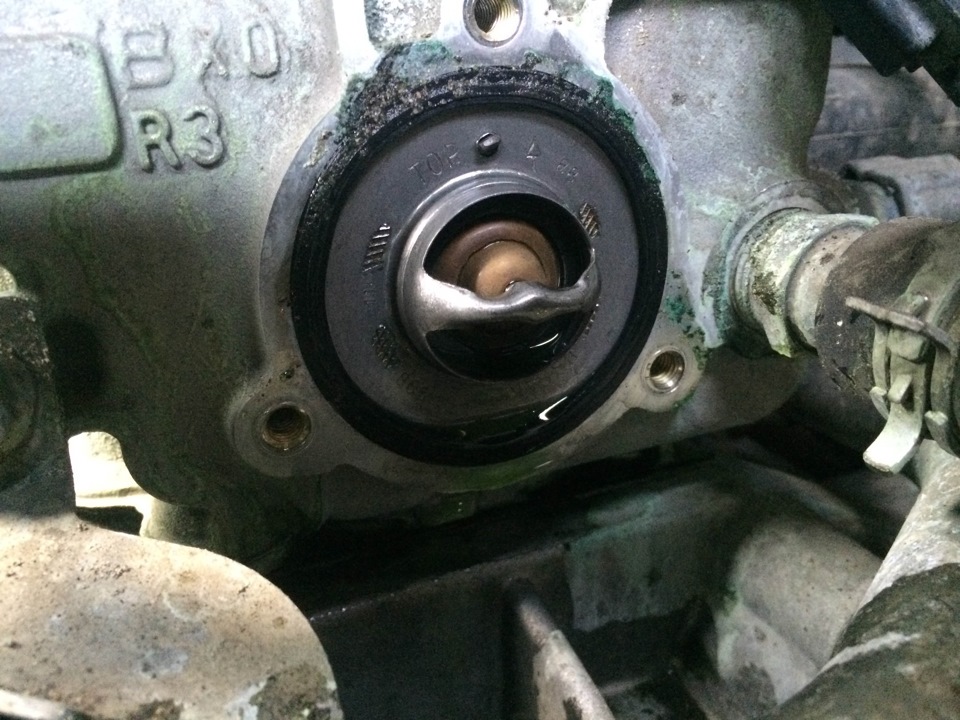

24. Установите термостат Ниссан Ноут в гнездо блока цилиндров так, чтобы дренажное отверстие находилось сверху.

Проверка и замена термостата Nissan Note 2004 - 2012

25. Установите все детали в порядке, обратном снятию.

26. Залейте жидкость в систему охлаждения двигателя и удалите из нее воздух.

Доливка охлаждающей жидкости на Ниссан Ноут

1. Отверните пробку радиатора и заполняйте систему до тех пор, пока охлаждающая жидкость не начнет переливаться в шланг, соединенный с расширительным бачком.

Проверка уровня и доливка охлаждающей жидкости Nissan Note 2004 - 2012

2. Закройте крышку горловины радиатора.

Замена охлаждающей жидкости на Nissan Note 2004 - 2012

Примечание:

Пробку наливной горловины радиатора сис­темы охлаждения двигателя заворачивайте плотно. При работающем двигателе система охлаждения находится под давлением, по­этому из-под слабо завернутой пробки может потечь охлаждающая жидкость либо пробку может сорвать.

3. Залейте охлаждающую жидкость в расширительный бачок до метки «MAX» и закройте крышку.

Проверка уровня и доливка охлаждающей жидкости Nissan Note 2004 - 2012

Проверка уровня и доливка охлаждающей жидкости  Nissan Note 2004 - 2012

Примечание:

Для лучшего заполнения системы охлаждения и избежания воздушных пробок, периодически нажимайте на шланги радиатора рукой.

Не наливайте жидкость в бачок выше метки «MAX», так как при работе двигателя ее объем увеличиться.

4. Пустите двигатель и дайте ему прогреться до рабочей температуры (до включения электровентилятора). Остановите двигатель и дайте ему остыть.

5. Проверьте уровень охлаждающей жидкости. При необходимости, долейте ее в расширительный бачок до метки «MAX».
