Замена лампы подсветки блока управления климат-контролем Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
30 мин. - 1 час
Автосервисы рядом
Инструменты:
Отвертка крестовая средняя 1 шт.
Пассатижи 1 шт.
Отвертка плоская средняя 1 шт.
Насадка на вороток 10 мм 1 шт.
Отвертка плоская малая 1 шт.
Детали и расходники:
Лампочка подсветки Nissan 24860-40F02 1 шт.

Примечание:

Для того, чтобы получить доступ к лампам, сначала нужно будет снять сам блок управления климат-контролем.

Снятие блока управления климат-контроля Ниссан Ноут

1. Откройте капот и установите его на упор.

Замена выключателя аварийной сигнализации Nissan Note 2004 - 2012

2. Отсоедините провод от «отрицательной» клеммы аккумуляторной батареи.

Замена выключателя аварийной сигнализации Nissan Note 2004 - 2012

3. Преодолевая сопротивление, снимите рукоятку рычага привода заслонки рециркуляции.

Замена выключателя аварийной сигнализации Nissan Note 2004 - 2012

4. Аккуратно подденьте малой плоской отверткой декоративную накладку блока управления климат-контроля салона.

Замена выключателя аварийной сигнализации Nissan Note 2004 - 2012

5. Потяните на себя накладку блока.

Замена выключателя аварийной сигнализации Nissan Note 2004 - 2012

6. Отведите накладку от панели приборов.

Замена выключателя аварийной сигнализации Nissan Note 2004 - 2012

7. Нажмите на фиксатор и отсоедините колодку от выключателя аварийной сигнализации.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

Замена выключателя аварийной сигнализации Nissan Note 2004 - 2012

8. Отсоедините колодку от сигнальной лампы отключения подушки безопасности переднего пассажира.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

9. Снимите облицовку блока климат-контроля Ниссан Ноут.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

10. Выверните 4 винта крепления блока управления системой отопления, кондиционирования и вентиляции салона к панели приборов.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

11. Отожмите 4 белых фиксатора блока.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

12. Извлеките блок из гнезда панели приборов и отведите его на длину присоединенных жгутов проводов и тяг приводов заслонок.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

Примечание:

Дальше все шаги будут показаны на уже снятом блоке управления климат-контролем Ниссан Ноут.

13. Сожмите пассатижами фиксаторы оболочки тяги привода заслонки регулировки температуры подаваемого воздуха.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

14. Извлеките оболочку из упора на корпусе блока. Повернув тягу в отверстии сектора регулятора, отсоедините ее от сектора.

15. Нажмите на фиксатор и отсоедините от блока колодку регулятора частоты вращения электровентилятора.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

16. Сожмите пассатижами фиксаторы оболочки тяги привода заслонки распределения потоков воздуха.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

17. Извлеките оболочку из упора на корпусе блока. Повернув тягу в отверстии сектора регулятора, отсоедините ее от сектора.

18. Таким самым способом отсоедините тягу от рычага регулятора рециркуляции.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

19. Нажмите на фиксатор и отсоедините от блока малую колодку жгута проводов.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

20. Снимите блок климат-контроля Ниссан Ноут. Если нужно, замените его на новый.

Снятие блока управления климат-контроля Nissan Note 2004 - 2012

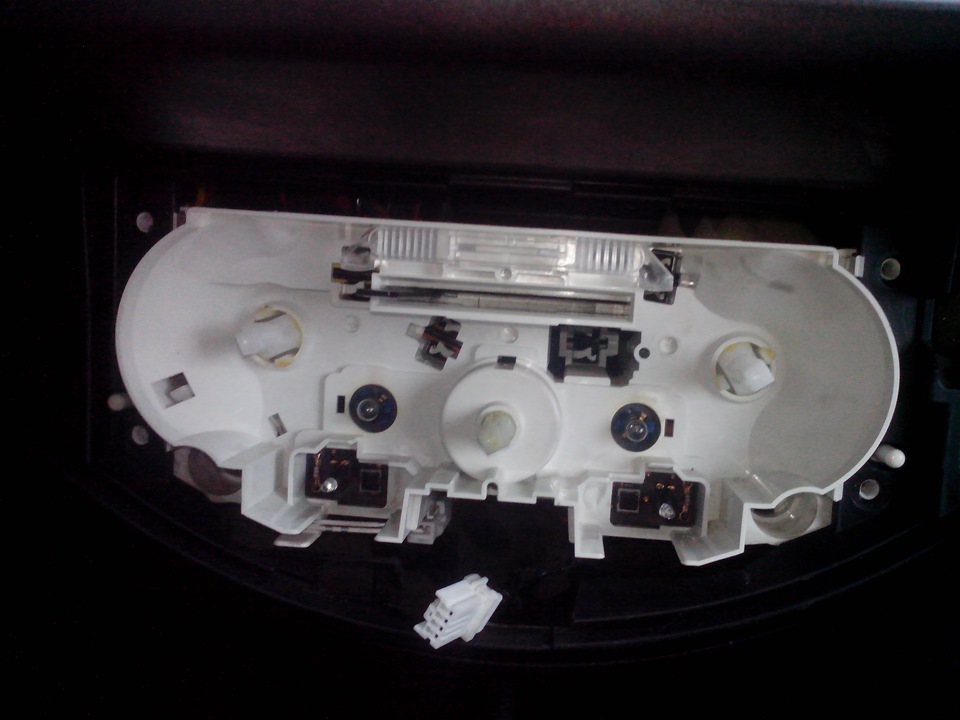

Замена лампы подсветки блока управления климат-контролем Ниссан Ноут

Замена лампы подсветки блока управления климат-контролем Nissan Note 2004 - 2012

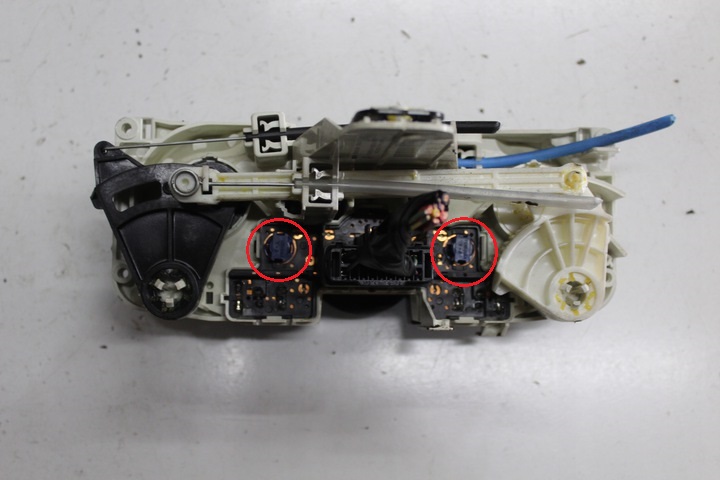

 1. Поверните патрон лампы против часовой стрелки и извлеките его из корпуса блока.

Замена лампы подсветки блока управления климат-контролем Nissan Note 2004 - 2012

2. Вытяните лампу из патрона.

3. Замените лампочку подсветки блока климат-контроля Ниссан Ноут на рабочую.

4. Установите лампочку, блок управления системой отопления, кондиционирования и вентиляции салона, и все снятые детали в порядке, обратном снятию.

Источник: carpedia.club
