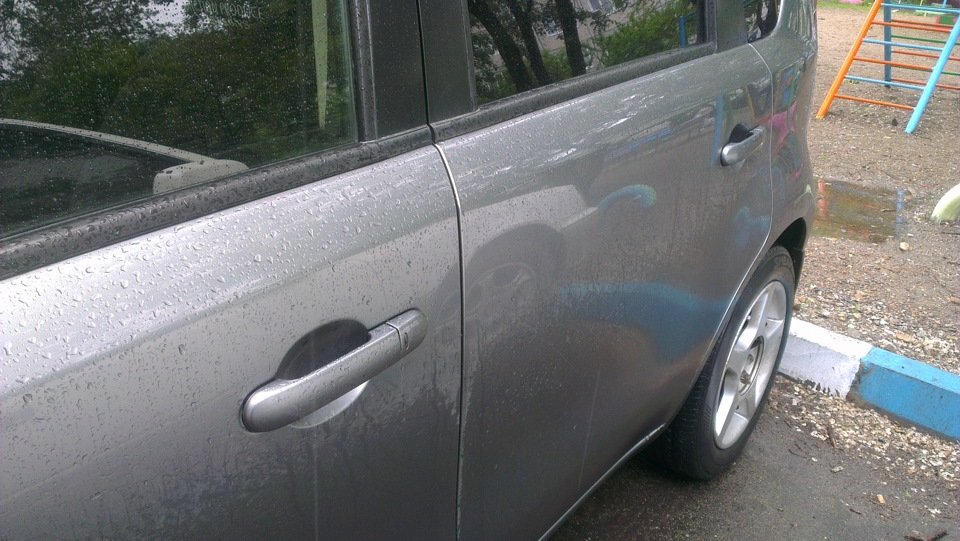

Замена наружной ручки задней двери Nissan Note 2004 - 2012

Примечание:

Для того, чтобы получить доступ к наружной ручке задней двери, нужно сначала снять обивку задней двери.

Снятие обивки задней двери Ниссан Ноут

1. Поднимите стекло в крайнее верхнее положение, и откройте заднюю дверь.

2. Вставьте специальный съемник в зазор между обивкой двери и розеткой ручки стеклоподъемника.

3. Нажав съемником на концы пружинного фиксатора, снимите фиксатор.

4. Снимите заднюю ручку стеклоподъемника.

5. Снимите розетку ручки заднего стеклоподъемника.

6. Подденьте плоской отверткой декоративную за­глушку винта крепления обивки двери в нише подлокотника и снимите заглушку.

7. Выкрутите винт крепления и снимите облицовку ниши подлокот­ника.

8. Подденьте отверткой и снимите облицовку внутрен­ней ручки двери.

9. Вытягивая обивку из пластмассовых держа­телей, снимите обивку задней двери Ниссан Ноут.

10. Возьмитесь за фай и снимите декоратив­ную накладку двери.

11. Выверните 2 винта и снимите усилитель обивки задней двери.

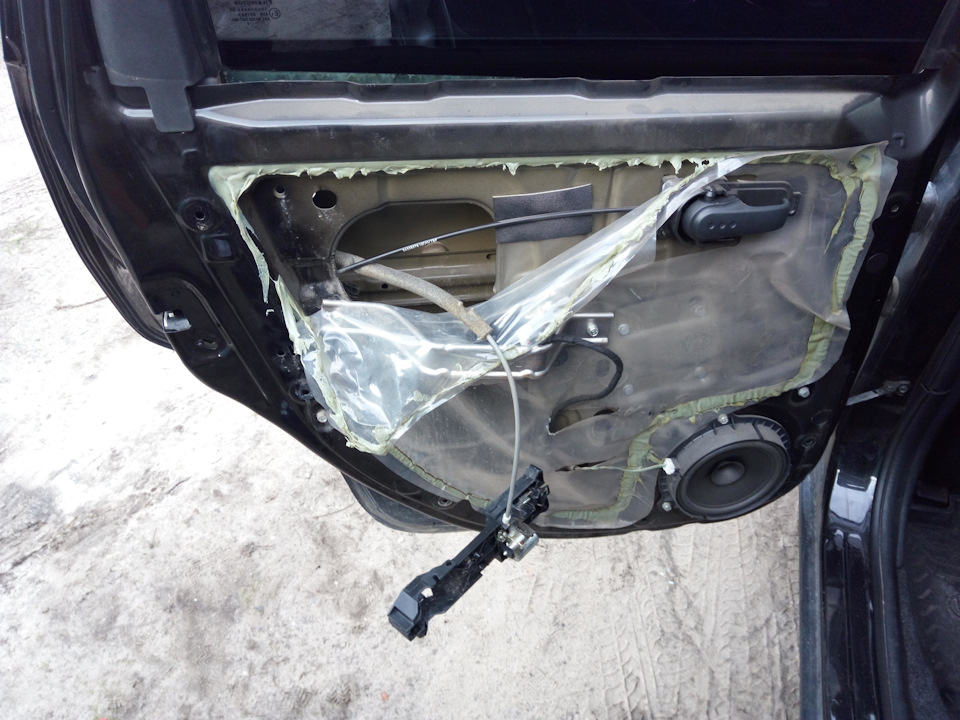

12. Отклейте влагозащитную пленку от вну­тренней панели двери, выводя жгут проводов в отверстие пленки.

Замена наружной ручки задней двери Ниссан Ноут

1. Выведите оболочку троса из паза корпу­са наружной задней ручки.

2. Отсоедините наконечник троса от рычага наружной ручки двери Ниссан Ноут.

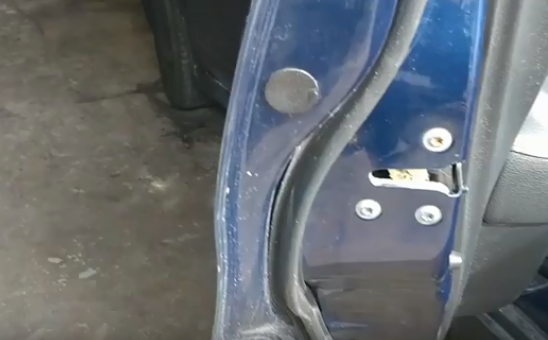

3. Подденьте отверткой и снимите декоративную за­глушку винта крепления вкладыша наружной ручки двери.

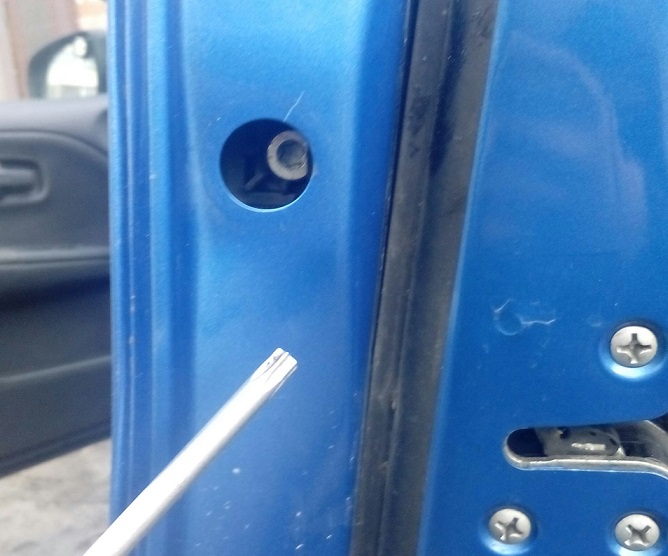

4. Торцевой головкой T30 выверните винт крепления ручки двери.

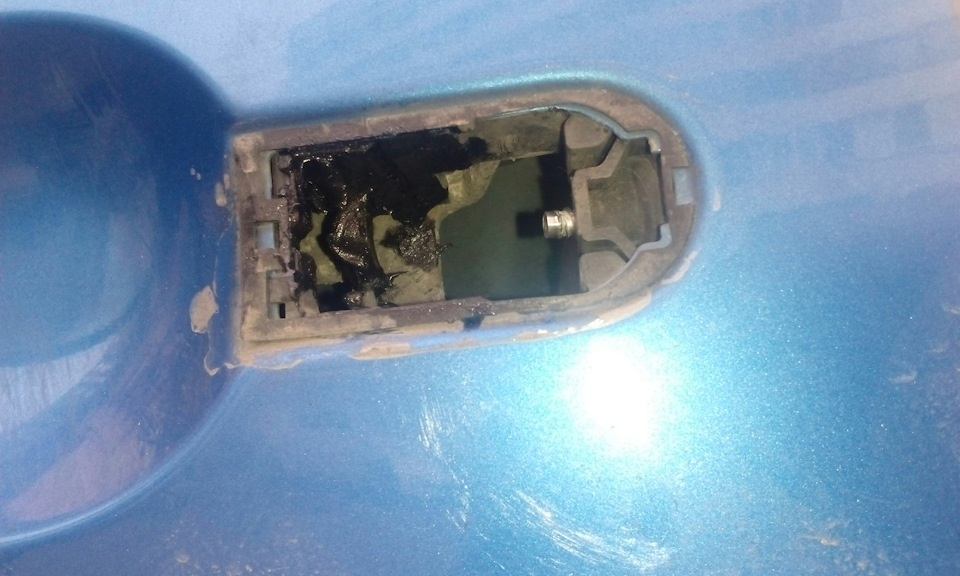

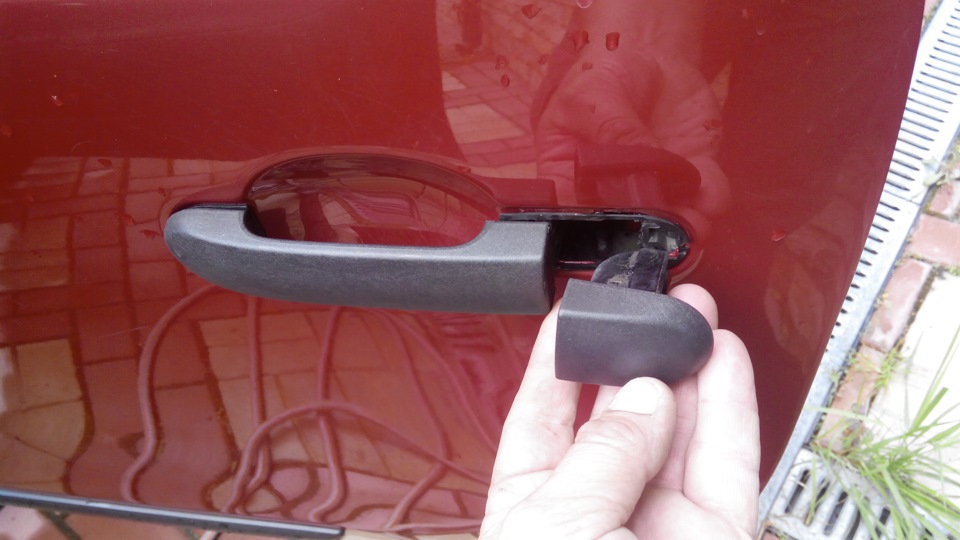

5. Снимите вкладыш на­ружной задней ручки.

6. Сдвиньте ручку в направлении стрелки. Снимите правый конец задней ручки с рычага замка.

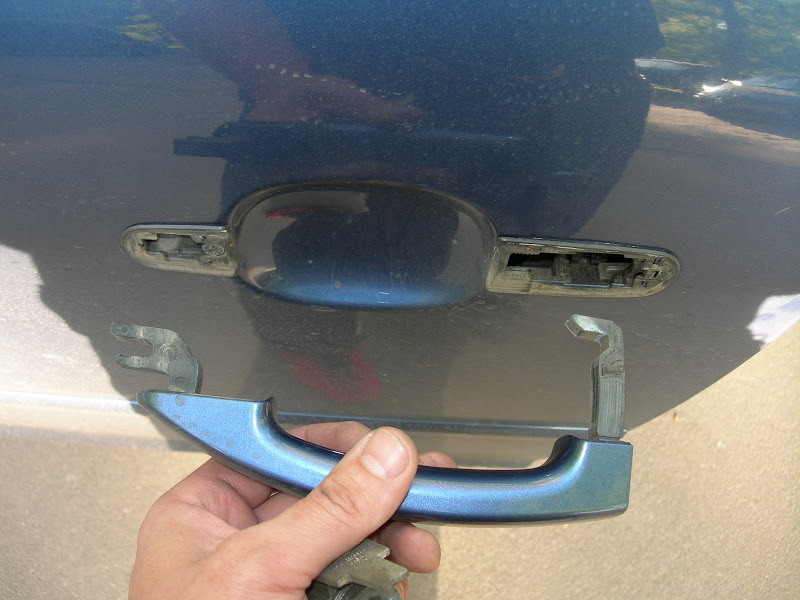

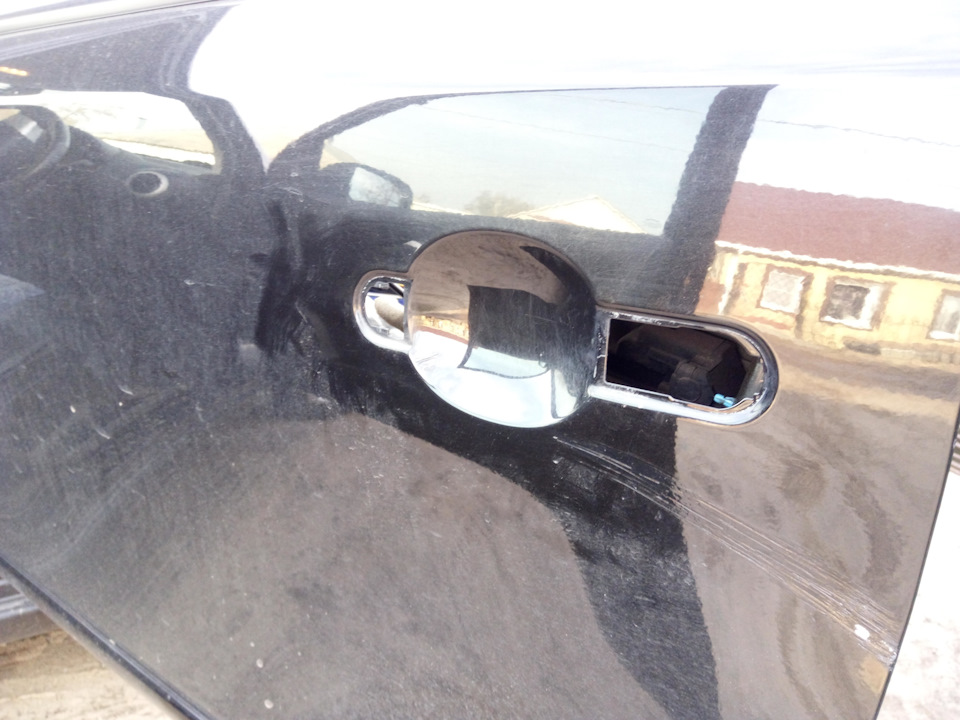

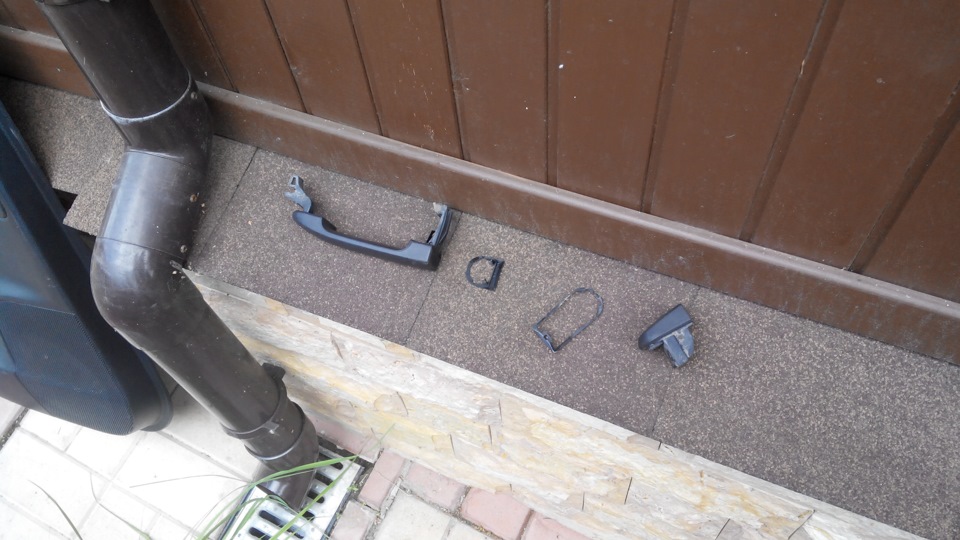

7. Выведите левый конец ручки из отвер­стия и снимите ручку двери Ниссан Ноут.

8. Снимите уплотнители задней ручки.

9. Снимите кронштейн ручки.

10. Замените наружную ручку задней двери Ниссан Ноут на новую.

11. Установите наружную ручку задней двери в порядке, обратном снятию.

12. Установите обратно обивку задней двери.
