Замена рабочего цилиндра тормозного механизма заднего колеса Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Динамометрический ключ 1 шт.
Пассатижи 1 шт.
Домкрат 1 шт.
Отвертка плоская средняя 1 шт.
Напильник плоский 1 шт.
Опорные стойки 1 шт.
Баллонный ключ 1 шт.
Торцевая головка 30 мм 1 шт.
Специальный ключ для гаек трубопроводов 11 мм 1 шт.
Торцевая головка 10 мм 1 шт.
Детали и расходники:
Тканевые перчатки 1 шт.
Противооткатные упоры 1 шт.
Прозрачный сосуд (пластиковая бутылка) 1 шт.
Резиновый шланг или прозрачная трубка 1 шт.
Тугоплавкая смазка для тормозных механизмов 1 шт.
Тормозная жидкость 1 шт.
Ветошь 1 шт.
Рабочий цилиндр тормозного механизма заднего колеса 1 шт.

Примечание:

Если стали заметны потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса, или заклинило поршни в цилиндре, замените рабочий цилиндр заднего колеса Ниссан Ноут на новый.

Чтобы получить доступ к рабочему цилиндру, сначала нужно будет снять тормозной барабан и задние тормозные колодки.

Снятие заднего тормозного барабана Ниссан Ноут

1. Ослабьте затяжку болтов крепления заднего колеса.

Замена задних тормозных колодок Nissan Note 2004 - 2012

2. Подложите под передние колеса противооткатные упоры.

Замена задних тормозных колодок Nissan Note 2004 - 2012

3. В салоне автомобиля снимите пластиковую накладку под рычагом «ручника». Под резиновой прокладкой есть болт. Он и регулирует натяжение.

Замена задних тормозных колодок Nissan Note 2004 - 2012

4. Головкой на 10 мм ослабьте натяжение троса стояночного тормоза.

Замена задних тормозных колодок Nissan Note 2004 - 2012

5. С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры. Снимите заднее колесо.

Замена задних тормозных колодок Nissan Note 2004 - 2012

6. В подкапотном пространстве проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости (при замене колодок она может выплеснуться).

Замена задних тормозных колодок Nissan Note 2004 - 2012

7. Подденьте отверткой и выпрессуйте из ступицы защитный колпачок.

Замена задних тормозных колодок Nissan Note 2004 - 2012

8. Снимите защитный колпачок.

Замена задних тормозных колодок Nissan Note 2004 - 2012

9. Головкой на 30 мм отверните гайку задней ступицы.

Замена задних тормозных колодок Nissan Note 2004 - 2012

10. Снимите гайку.

Замена задних тормозных колодок Nissan Note 2004 - 2012

11. Возьмитесь обеими руками за барабан, и, расшатывая, потяните его на себя.

Замена задних тормозных колодок Nissan Note 2004 - 2012

12. Снимите тормозной барабан вместе с подшипником с цапфы ступицы.

Замена задних тормозных колодок Nissan Note 2004 - 2012

Примечание:

Тормозной барабан выполнен как одно целое с задней ступицей.

Снятие задних тормозных колодок Ниссан Ноут

1. Захватите пассатижами или 2 отвертками прижимную пружину и поверните ее на себя.

Замена задних тормозных колодок Nissan Note 2004 - 2012

2. Снимите прижимную пружину и опорную стойку.

3. Аналогично снимите прижимную пружину и опорную стойку задней тормозной колодки.

Замена задних тормозных колодок Nissan Note 2004 - 2012

4. Преодолевая сопротивление нижней стяжной пружины, выведите нижний край передней тормозной колодки из-за ограничителя нижнего упора.

Замена задних тормозных колодок Nissan Note 2004 - 2012

5. Выведите отогнутый конец нижней стяжной пружины из паза в передней тормозной колодке.

Замена задних тормозных колодок Nissan Note 2004 - 2012

6. Снимите пружину.

Замена задних тормозных колодок Nissan Note 2004 - 2012

7. Отведите заднюю тормозную колодку назад на столько, чтобы получить доступ к креплению заднего троса привода стояночного тормоза к разжимному рычагу.

Замена задних тормозных колодок Nissan Note 2004 - 2012

8. Снимите распорную планку с регулятором зазоров.

Замена задних тормозных колодок Nissan Note 2004 - 2012

9. Выведите край задней тормозной колодки из паза в поршне рабочего цилиндра, тем самим ослабив натяжение верхней стяжной пружины.

10. Извлеките отогнутый конец верхней стяжной пружины из паза в задней тормозной колодке.

Замена задних тормозных колодок Nissan Note 2004 - 2012

11. Снимите верхнюю стяжную пружину и обе тормозных колодки.

Замена задних тормозных колодок Nissan Note 2004 - 2012

12. Выведя наконечник троса из прорези рычага, отсоедините трос от рычага.

Замена задних тормозных колодок Nissan Note 2004 - 2012

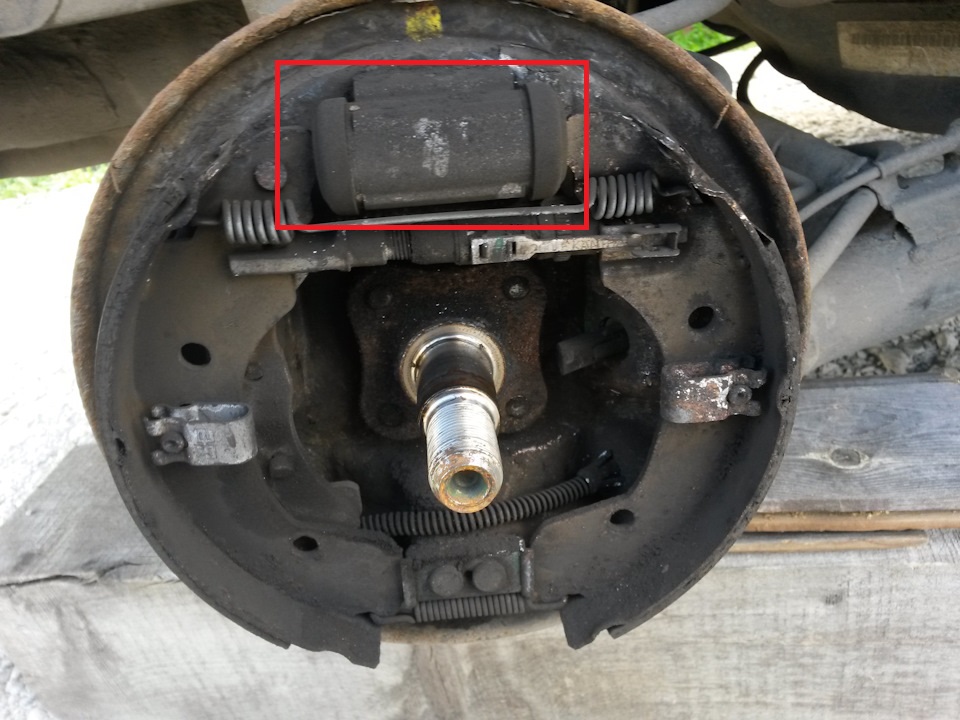

Замена рабочего цилиндра заднего колеса Ниссан Ноут

Замена рабочего цилиндра тормозного механизма заднего колеса Nissan Note 2004 - 2012

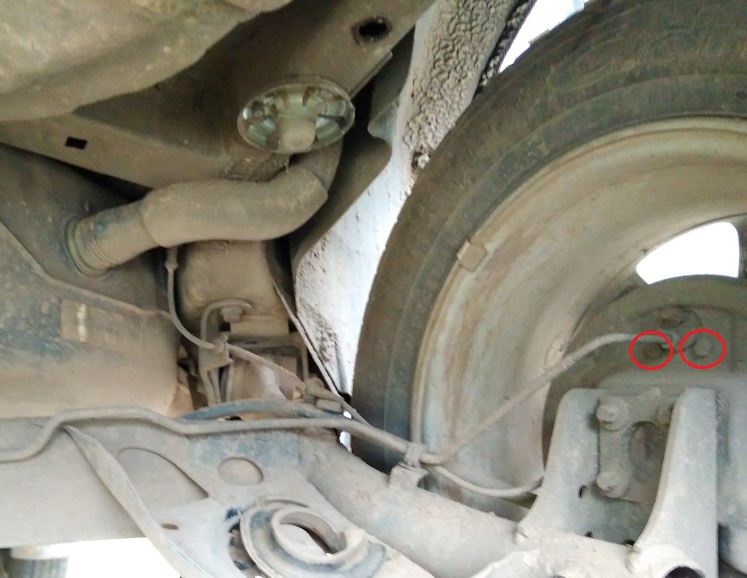

1. Очистите от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита.

2. Отверните гайку крепления тормозной трубки к рабочему цилиндру Ниссан Ноут.

Замена рабочего цилиндра тормозного механизма заднего колеса Nissan Note 2004 - 2012

3. Сдвиньте гайку по трубопроводу. Отсоедините трубку и заглушите ее отверстие (например, колпачком клапана выпуска воздуха).

Примечание:

После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в одно целое. При попытке отвернуть гайку, трубка может скручиваться и ломаться. В таком случае, только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра Ниссан Ноут от трубки, подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью, и поворачивая гайку ключом попеременно в обе стороны.

4. Придерживая цилиндр с другой стороны, выверните болты крепления рабочего цилиндра к тормозному щиту.

Замена рабочего цилиндра тормозного механизма заднего колеса Nissan Note 2004 - 2012

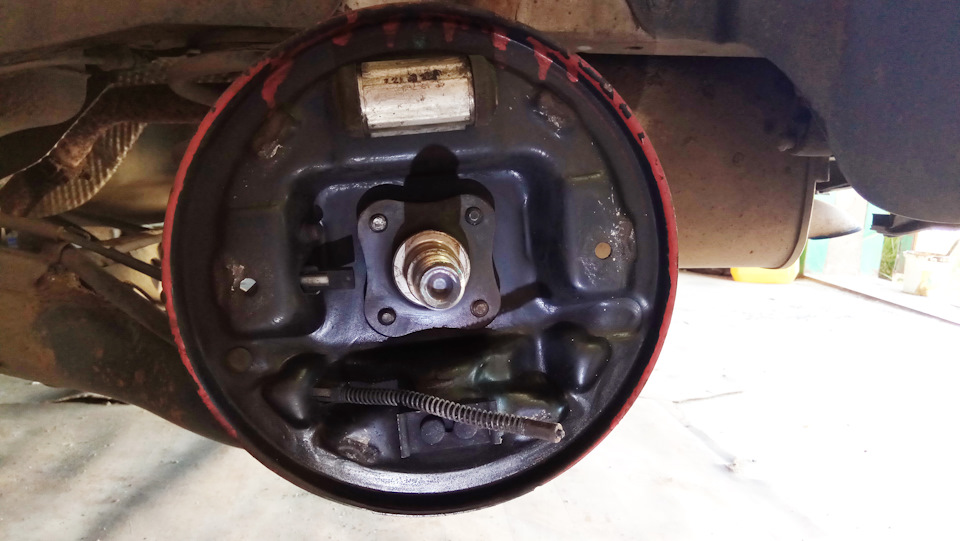

5. Снимите рабочий цилиндр Ниссан Ноут с тормозного щита.

Замена рабочего цилиндра тормозного механизма заднего колеса Nissan Note 2004 - 2012

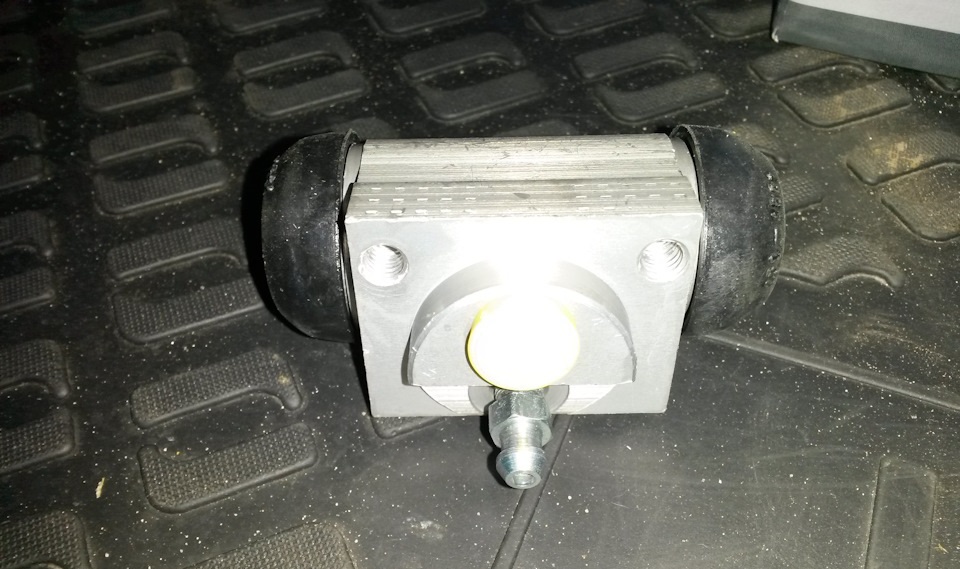

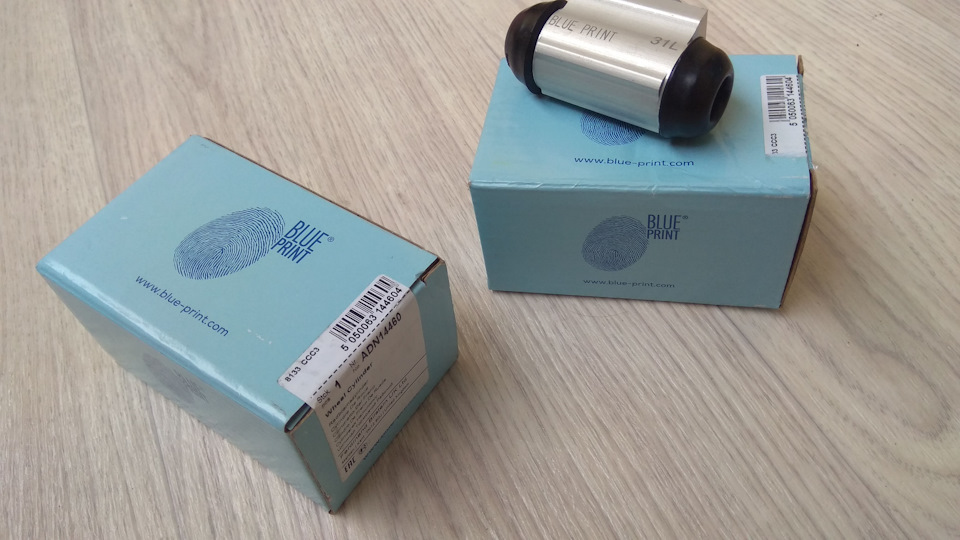

6. Замените рабочий цилиндр заднего колеса Ниссан Ноут на новый.

Замена рабочего цилиндра тормозного механизма заднего колеса Nissan Note 2004 - 2012

Примечание:

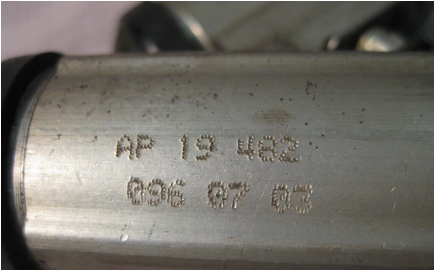

Обратите внимание на маркировку рабочего цилиндра. Для замены приобретайте цилиндр с такой же самой маркировкой.

Замена рабочего цилиндра тормозного механизма заднего колеса Nissan Note 2004 - 2012

7. Если на клапане выпуска воздуха нового цилиндра нет защитного колпачка, снимите его со старого клапана.

8. Установите рабочий цилиндр Ниссан Ноут в порядке, обратном снятию.

Замена рабочего цилиндра тормозного механизма заднего колеса Nissan Note 2004 - 2012

9. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

Замена задних тормозных колодок Nissan Note 2004 - 2012

10. Нанесите на места трения передней и задней тормозных колодок тугоплавкую смазку для тормозных механизмов.

Замена задних тормозных колодок Nissan Note 2004 - 2012

11. Смажьте резьбу наконечника распорной планки тугоплавкой смазкой и ввинтите его до конца в гайку, но не затягивайте ее.

Замена задних тормозных колодок Nissan Note 2004 - 2012

12. Если нужно, замените задние тормозные колодки на новые и установите их в порядке, обратном снятию.

Замена задних тормозных колодок Nissan Note 2004 - 2012

13. При установке снятого барабана, снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

Замена задних тормозных колодок Nissan Note 2004 - 2012

14. Установите тормозной барабан в порядке, обратном снятию. Гайку ступицы окончательно затяните моментом 180 Н•м (18,0 кгс•м).

Замена задних тормозных колодок Nissan Note 2004 - 2012

Примечание:

Не используйте снятую гайку ступицы повторно.

15. Нажмите 10-15 раз на педаль тормоза и отрегулируйте зазор между тормозными колодками и барабаном. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, это означает, что зазор установлен.

16. Запрессуйте в ступицу защитный колпачок.

Замена задних тормозных колодок Nissan Note 2004 - 2012

17. Установите обратно заднее колесо и декоративный колпак.

Замена задних тормозных колодок Nissan Note 2004 - 2012

18. Удалите воздух из тормозной системы.

Порядок прокачки гидропривода тормозной системы Ниссан Ноут

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

1. Поднимите автомобиль домкратом, и снимите колесо.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

2. Доведите до нормы тормозную жидкость в бачке главного тормозного цилиндра.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

3. Очистите от загрязнений клапан выпуска воздуха на узле, из которого будет удаляться воздух.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

4. Для слива жидкости, снимите защитный колпачок с клапана выпуска воздуха.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

5. Наденьте на головку клапана резиновый шланг или прозрачную трубку. Другой конец шланга погрузите в прозрачный сосуд с тормозной жидкостью.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

6. Отверните штуцер тормозного цилиндра и подождите, пока из тормозной системы автомобиля выйдет весь воздух и поток старой тормозной жидкости.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

7. Выключив двигатель автомобиля, попросите помощника резко нажать на педаль тормоза 4-5 раз с интервалом 2 с, пока он не почувствует твердое сопротивление под ногами, после чего он должен продолжать удержи­вать педаль нажатой.

8. Пока помощник удерживает педаль в нажатом положении, немного откройте выпускной клапан. Жидкость пройдет через прозрачную трубку, и педаль начнет падать к полу. Водитель должен продолжать нажимать педаль к полу.

9. Отверните на пол-оборота клапан выпуска воздуха. При этом в вытекающей из шланга жидкости будут видны пузырьки воздуха.

10. Повторяйте такие действия до тех пор, пока не пойдет чистая тормозная жидкость без пузырьков воздуха (около 5-7 повторений).

11. Удаляя воздух из гидропривода, постоянно следите за уровнем жидкости в бачке, не допуская его снижения до метки «MIN» на стенке бачка. Помните, что каждый контур гидропривода в бачке имеет свою полость.

Примечание:

Для доливки в бачок жидкости, нельзя использовать жидкость, слитую при прокачке.

12. Снимите шланг, вытрите конец клапана выпуска воздуха и наденьте на него защитный колпачок. Поврежденный кол­пачок замените на новый.

13. Таким же способом прокачайте тормозную жидкость в рабочем цилиндре и на остальных колесах.

14. Проверьте качество выполненной рабо­ты. Для этого нажмите несколько раз на педаль тормоза. Ход педали и усилие на ней должны быть одина­ковыми при каждом нажатии.

Источник: carpedia.club
