Снятие и установка катушек зажигания Nissan Note 2004 - 2012

Инструменты:
Отвертка плоская средняя
1 шт.
Динамометрический ключ
1 шт.
Торцевая головка 10 мм
1 шт.
Пассатижи
1 шт.
Детали и расходники:
Катушка зажигания Nissan 22448ED800
1 шт.
Тканевые перчатки
1 шт.
Ветошь
1 шт.

Примечание:

На автомобиле установлены 4 катушки зажигания. Каждая из них расположена в свечном колодце головки блока цилиндров и непосредственно соединена со свечой зажигания. Отличие снятия и установки катушек зажигания на двигателе HR16DE Ниссан Ноут заключается в снятии впускного коллектора. Последующие операции по снятию непосредственно катушек зажигания аналогичны.

Снятие и установка катушек зажигания показана на примере двигателя CR14DE.

Снятие катушек зажигания Ниссан Ноут

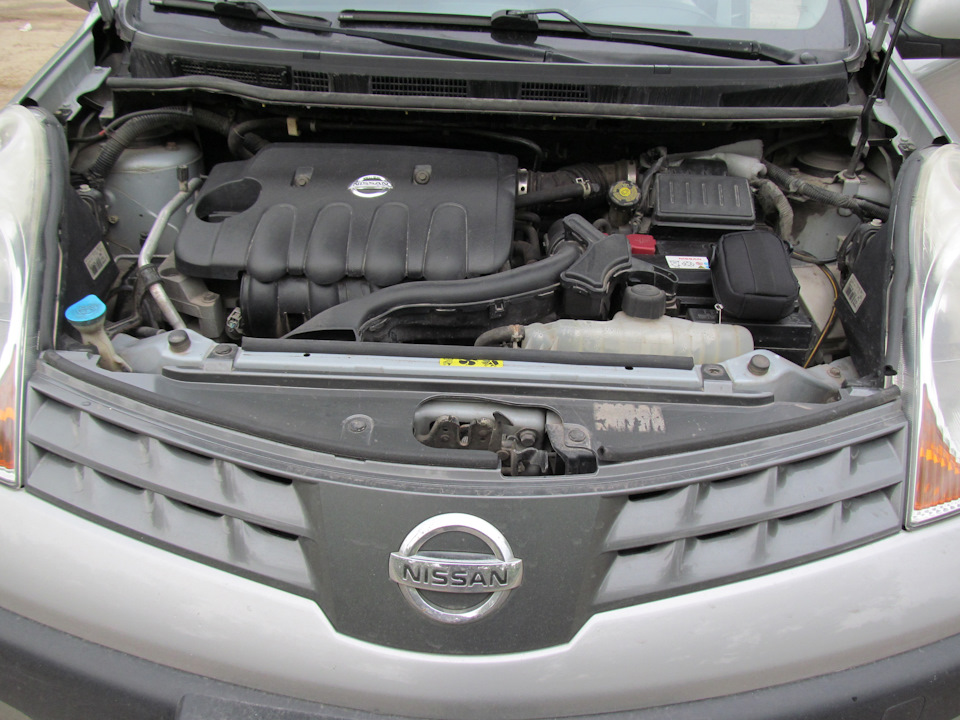

1. Откройте капот и установите его на упор.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

2. Головкой на 10 мм отверните провод от «отрицательной» клеммы аккумуляторной батареи.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

3. Подденьте отверткой и извлеките 2 фиксатора крепления воздухозаборника к передней поперечине рамки радиатора.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

4. Поверните патрубок воздухозаборника на 90º вверх и на себя.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

5. Вытяните воздухозаборник из корпуса воздушного фильтра.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

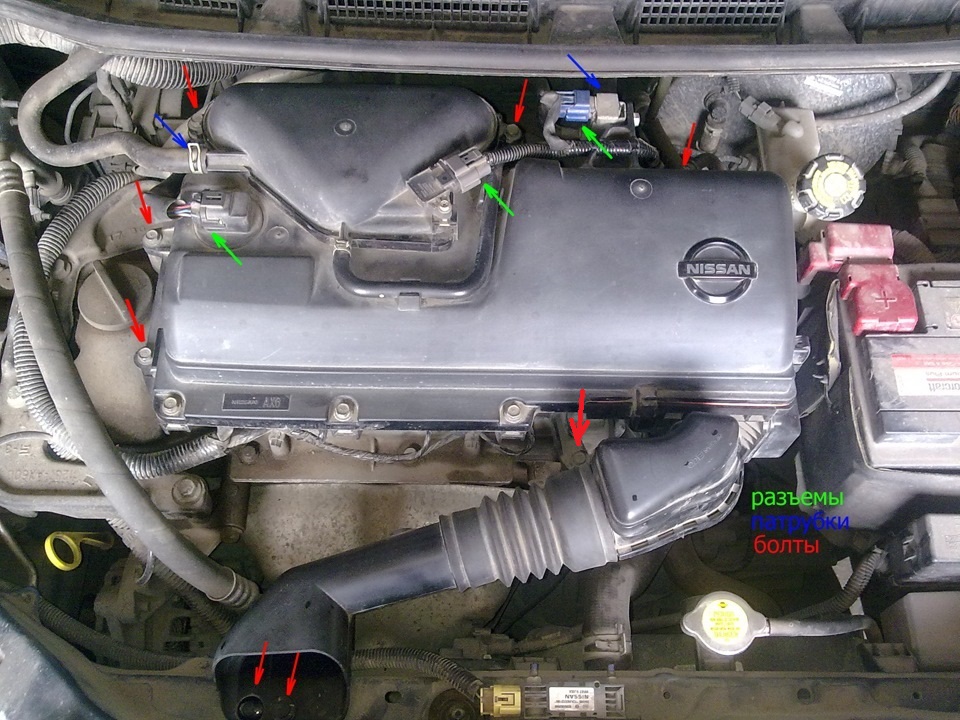

6. Отсоедините 3 электрические разъемы, подходящие к воздушному коллектору.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

7. Отсоедините 2 патрубка, подходящие к воздуховоду.

Снятие дроссельного узла двигателя СR14DE Nissan Note 2004 - 2012

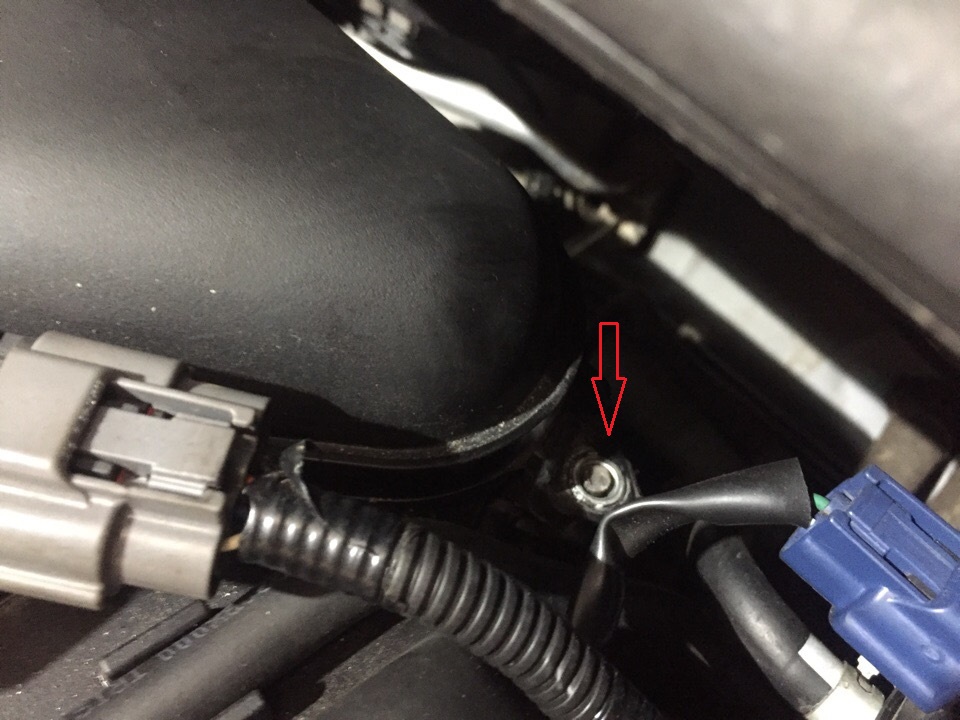

8. Головкой 10 мм выверните 6 болтов крепления корпуса воздушного коллектора (означены красным).

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

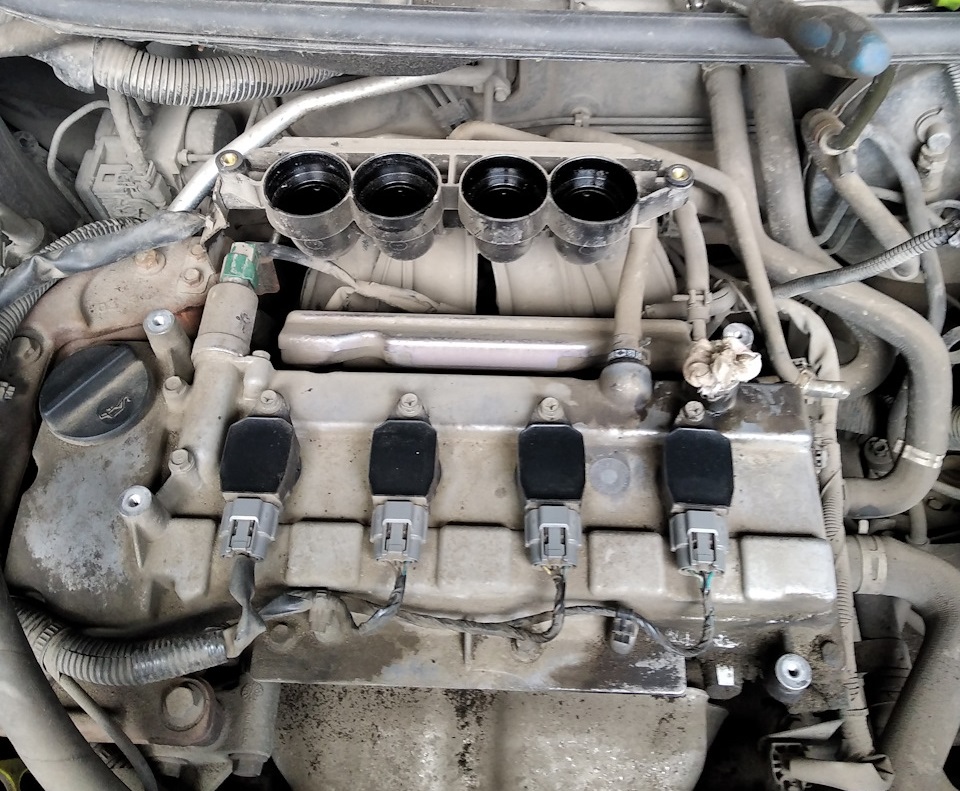

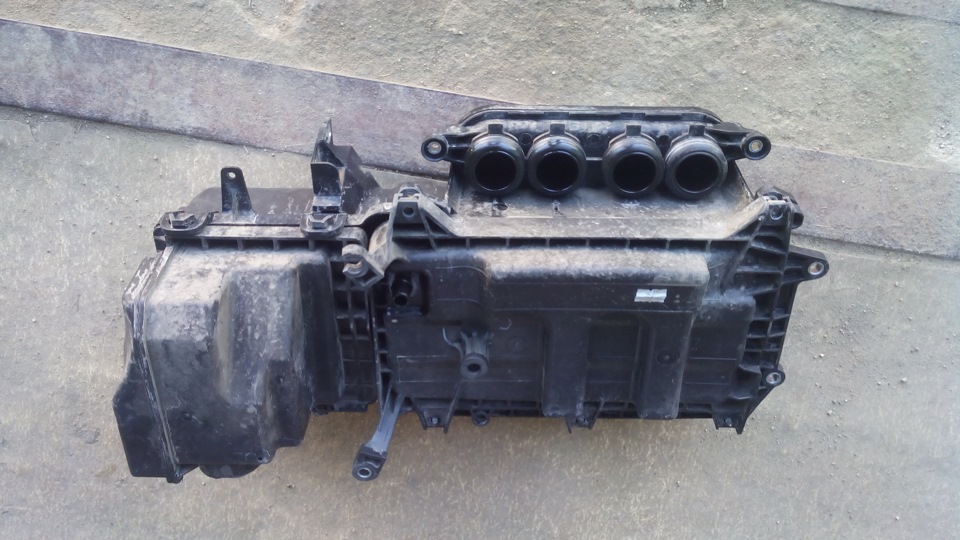

9. Снимите корпус воздушного коллектора. Так откроется доступ к катушкам зажигания.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

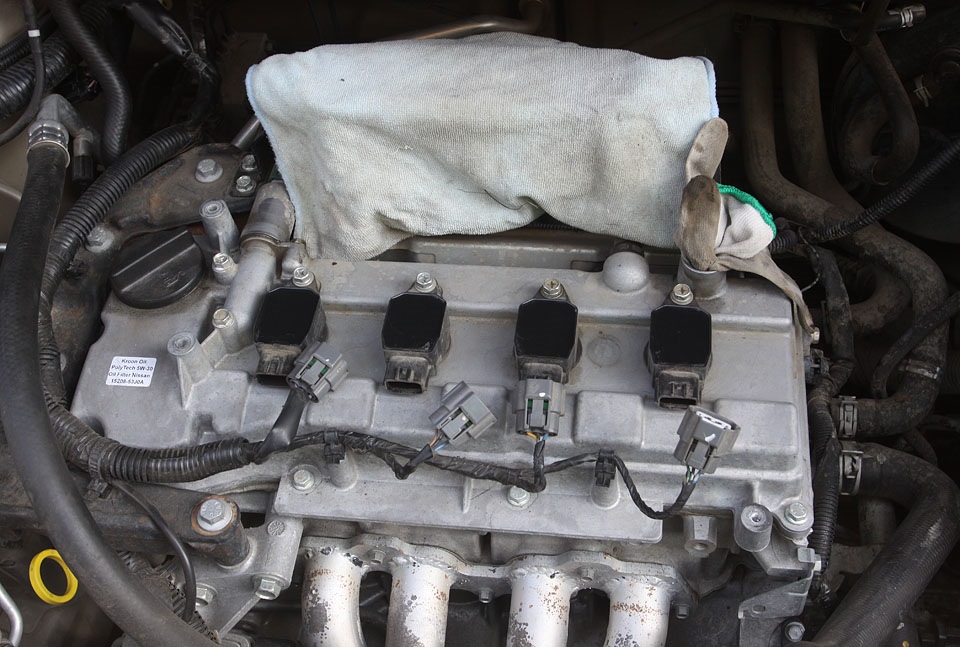

10. Накройте впускные каналы чистой ветошью.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

11. Плоской отверткой отожмите фиксатор и отсоедините колодку жгута проводов от катушки зажигания.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

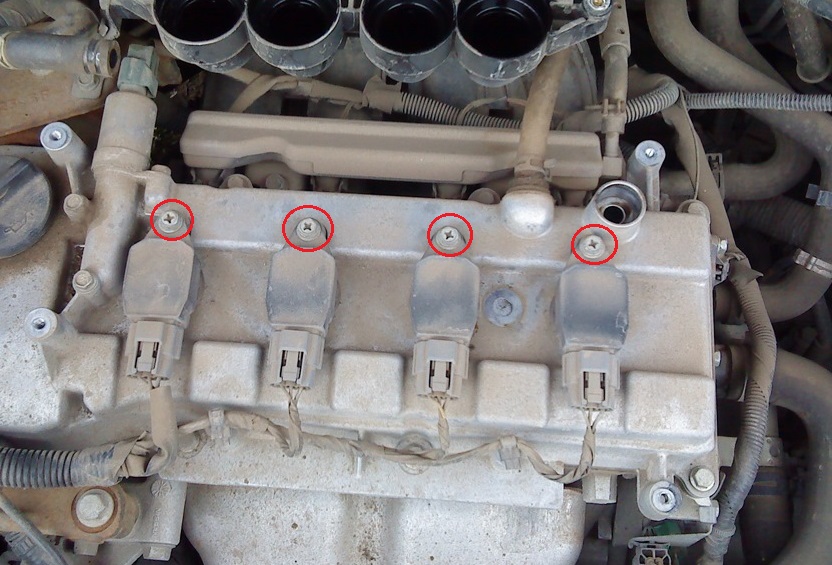

12. Головкой на 10 мм ослабьте затяжку болта крепления катушки и извлеките болт.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

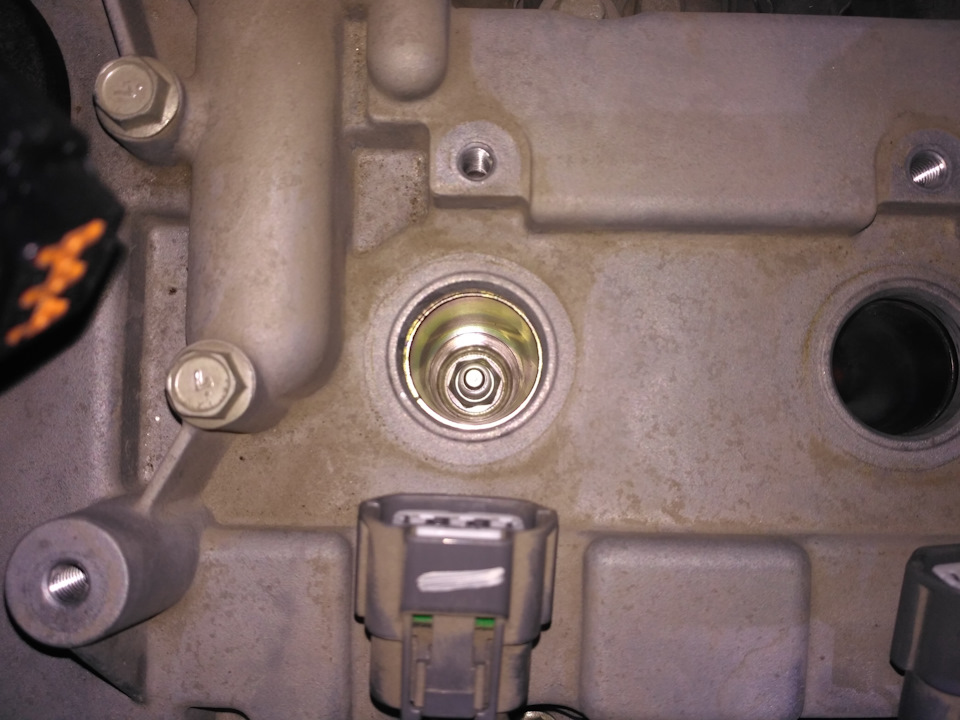

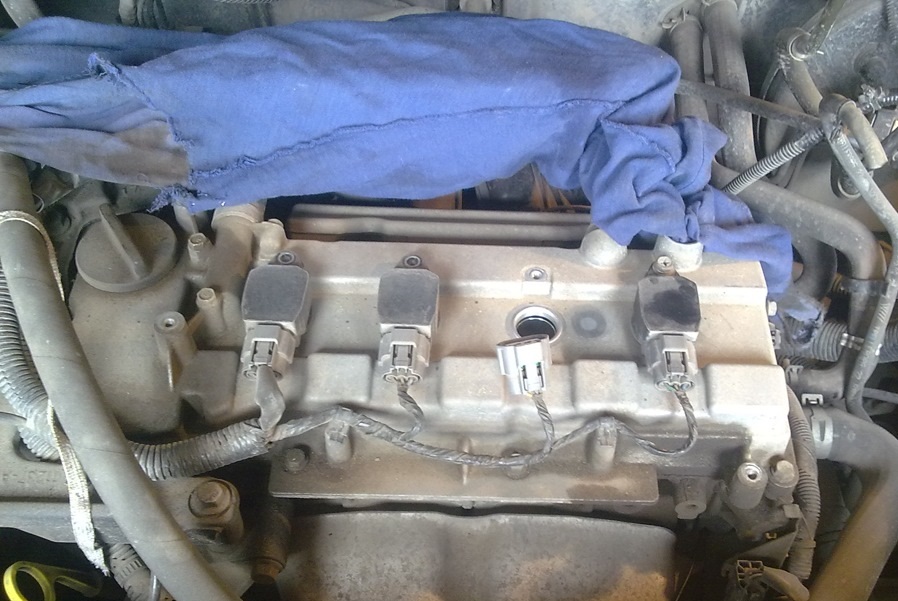

13. Снимите катушку Ниссан Ноут со свечи зажигания.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

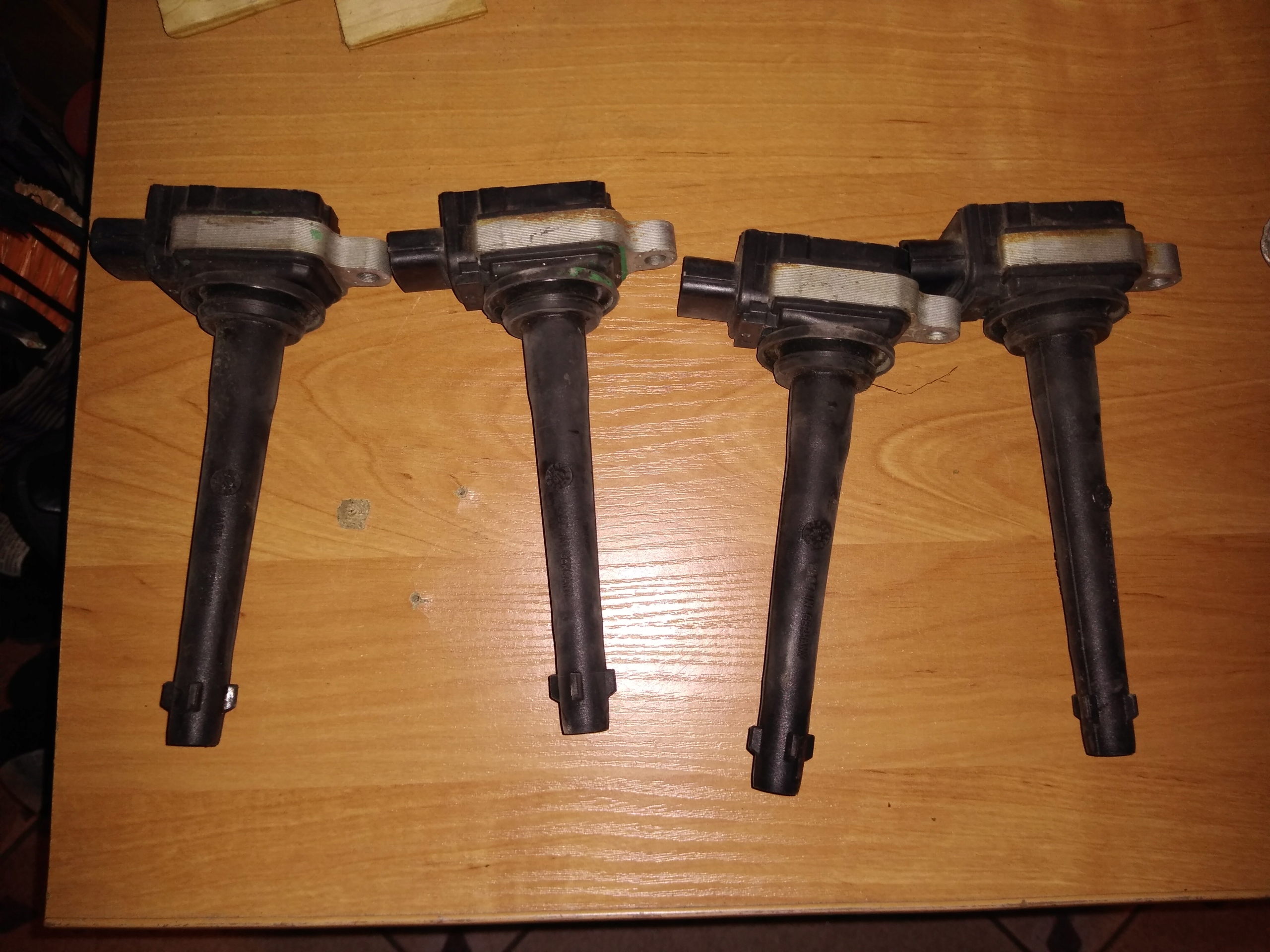

14. Аналогично снимите катушки зажигания других 3-х цилиндров.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

15. Замените катушку зажигания Ниссан Ноут на новую.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

Примечание:

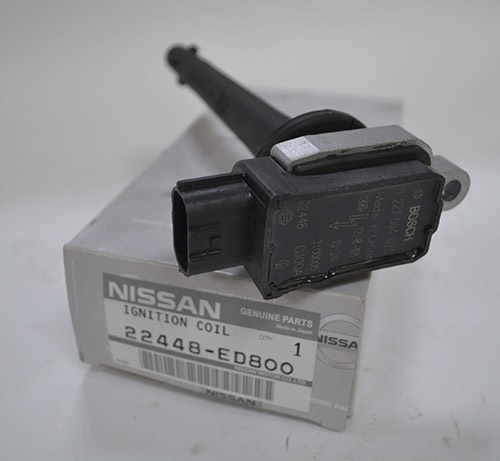

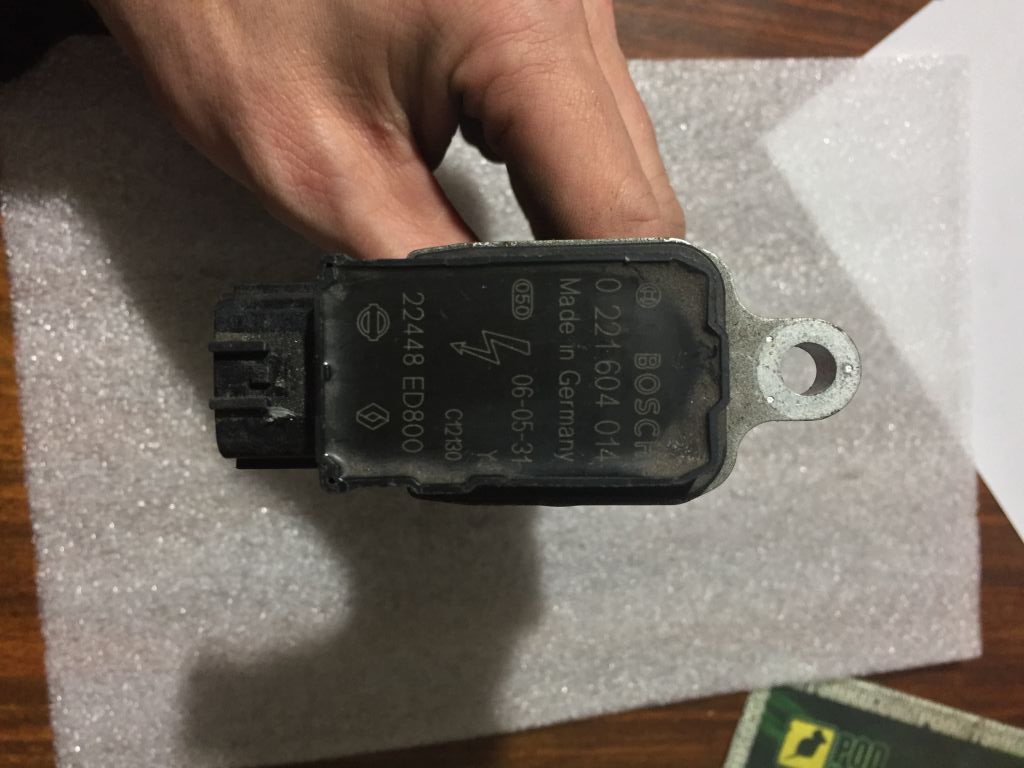

На корпус катушки зажигания нанесена маркировка. Приобретайте новую катушку с такой же маркировкой, как и у прежней.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

16. Установите катушки зажигания Ниссан Ноут в порядке, обратном снятию. Болты крепления катушек к крышке головки блока цилиндров затяните соответствующим моментом. Для двигателя HR16DE — 7 Н•м, для двигателя CR14DE — 3,8-4,4 Н•м.

Снятие и установка катушек зажигания Nissan Note 2004 - 2012

17. Установите корпус воздушного коллектора и все детали в порядке, обратном снятию.

Источник: carpedia.club
