Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Инструмент
3 - 6 часов
Автосервисы рядом
Инструменты:
Оправка 1 шт.
Молоток малый 1 шт.
Безмен (по желанию) 1 шт.
Удлиинитель торцевых головок 1 шт.
Торцевая головка 10 мм 1 шт.
Баллонный ключ 1 шт.
Отвертка плоская средняя 1 шт.
Торцевая головка 19 мм 1 шт.
Торцевая головка 13 мм 1 шт.
Детали и расходники:
Опорные стойки 1 шт.
Моторное масло 1 шт.
Маркер 1 шт.
Домкрат 1 шт.
Тканевые перчатки 1 шт.
Ветошь 1 шт.
Передний сальник коленчатого вала Nissan 13510-ED000 1 шт.

Примечание:

При обнаружении следов утечки масла через сальники коленчатого вала сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли ее шланги. При необходимости устраните неисправности. Если течь масла не прекратится, замените сальники.

Признаком необходимости замены переднего сальника коленчатого вала Ниссан Ноут является течь масла через его кромку. Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказываются вся передняя часть двигателя и ремень привода газораспределительного механизма.

Замена сальника коленчатого вала показана на примере двигателя HR16DE. Сальник двигателя СR14DE заменяют аналогично.

Для получения доступа к переднему сальнику коленвала Ниссан Ноут, сначала нужно будет снять ремень привода вспомогательных агрегатов.

Снятие приводного ремня двигателя Ниссан Ноут

1. Поднимите капот и зафиксируйте его упором.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

2. Подденьте плоской отверткой и вытяните 4 клипсы и 2 защелки (находятся с внутренней стороны) крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Так выглядит защелка с внутренней стороны решетки

3. Отстегните 4 защелки нижнего крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

4. Отожмите фиксаторы крепления решетки к правой и левой фаре.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

5. Потяните на себя и снимите пластиковую решетку радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

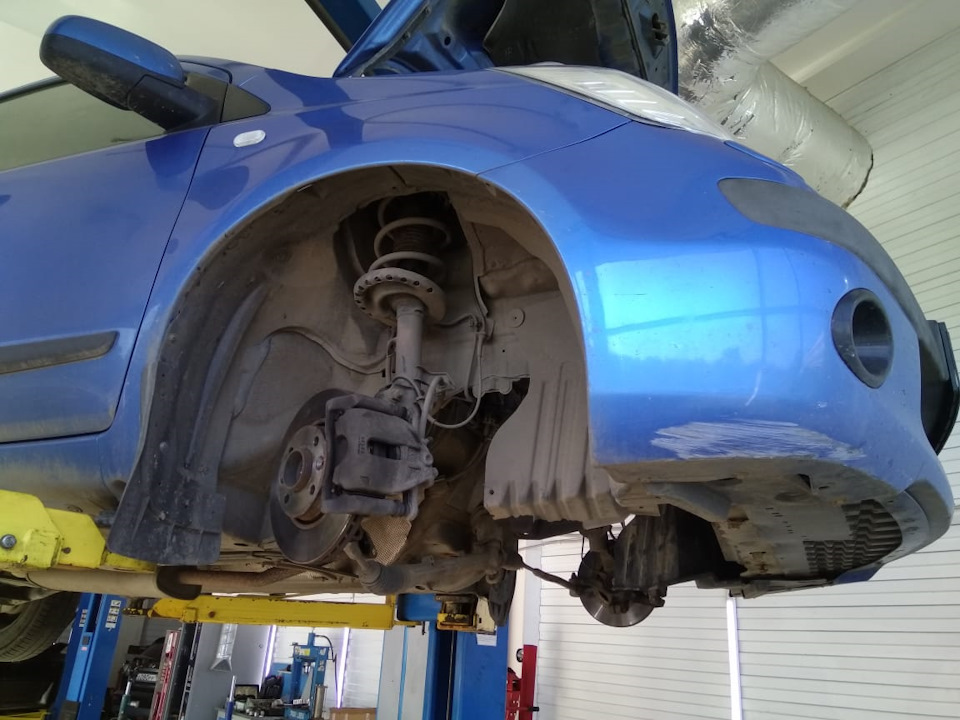

6. Установите автомобиль на подъемник и снимите правое переднее колесо.

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

Если нет возможности, приподнимите домкратом перед­нюю часть автомобиля и установите на надеж­ные опоры.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

7. В колесной арке, поддев отверт­кой, вытяните пистоны крепле­ния подкрылка к бамперу. Открутите снизу 2 самореза.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

8. Отогните с одной стороны подкрылок.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

9. Головкой на 13 мм ослабьте затяжку гайки крепления натяжного ролика.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

10. Вращая регулировочный болт против часовой стрелки, ослабьте натяжение ремня привода.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

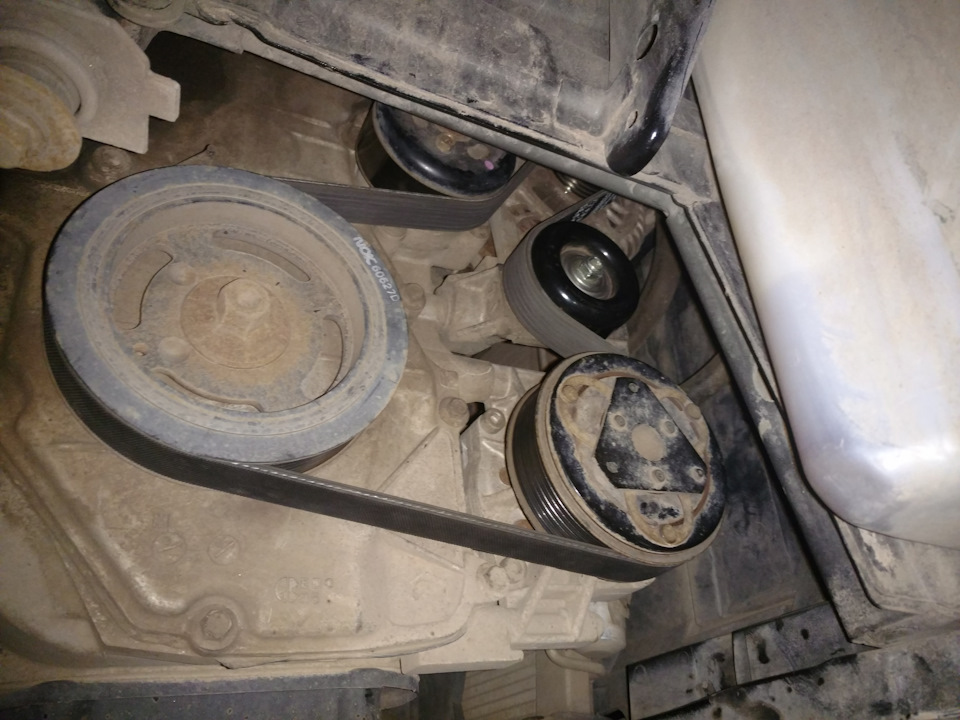

11. Снимите ремень привода со шкива генератора, шкива компрессора кондиционера, водяного насоса и шкива коленчатого вала.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Если ремень привода вспомогательных агрегатов снимается не для замены, пометьте стрелкой направление движения ремня при работе двигателя. Тогда, при дальнейшей сборке, будет легче установить его в том же положении.

Замена переднего сальника коленчатого вала Ниссан Ноут

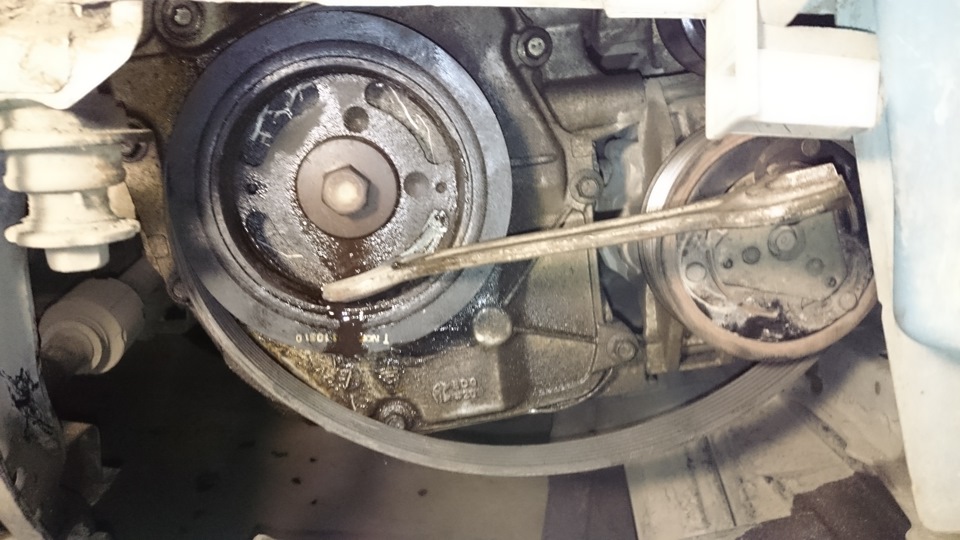

1. Зафиксируйте шкив коленчатого вала от проворачивания специальным приспособлением. Головкой 19 мм выверните болт крепления шкива и извлеките его из отверстия.

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

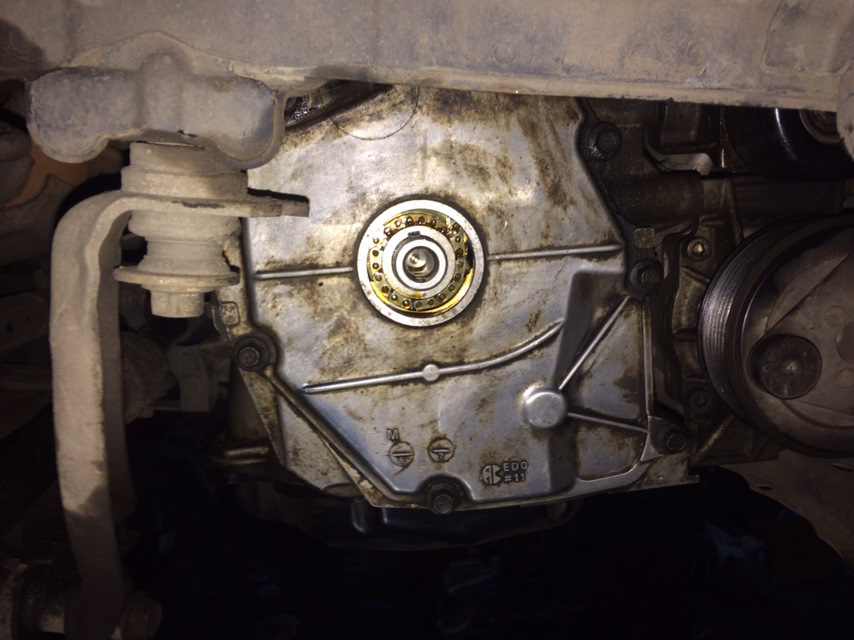

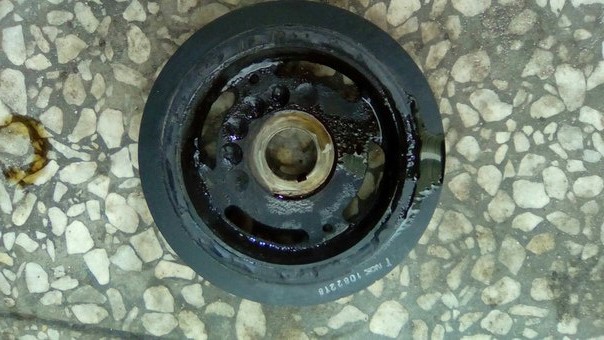

2. Снимите шкив.

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

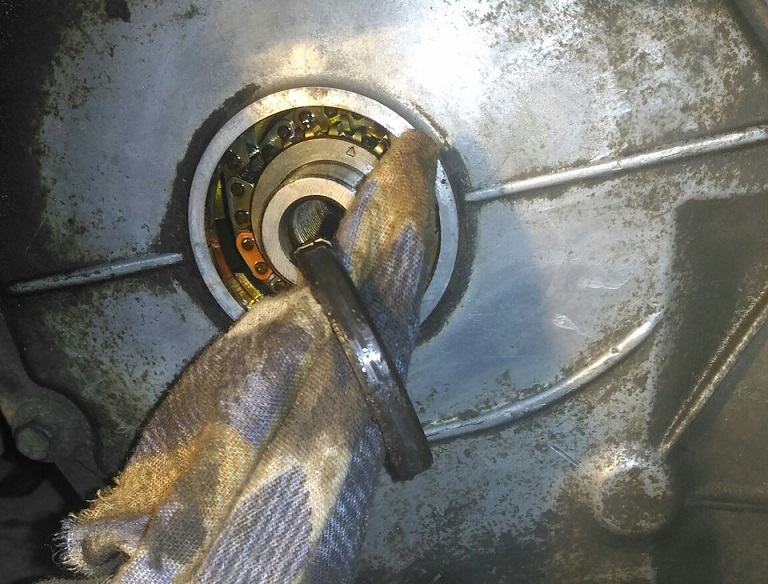

3. Подденьте отверткой и извлеките передний сальник Ниссан Ноут из крышки цепи привода газораспределительного механизма.

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

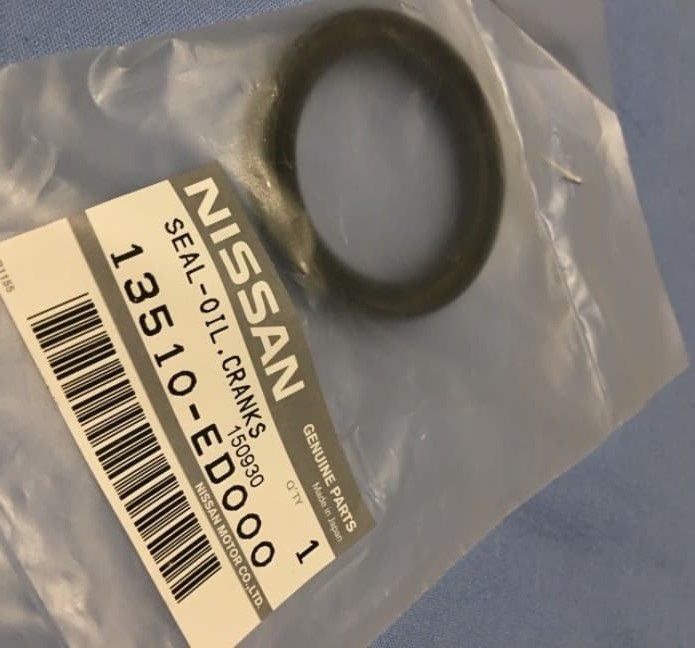

4. Замените передний сальник коленвала Ниссан Ноут на новый.

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

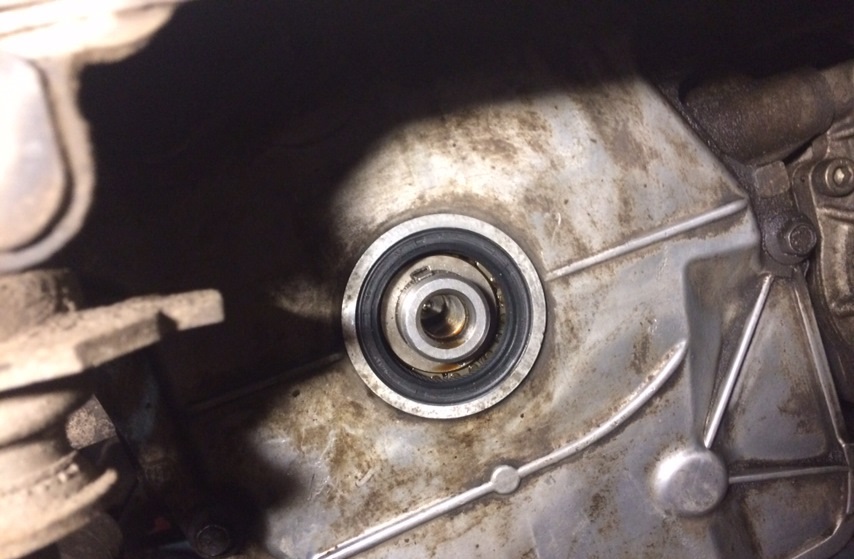

5. Смажьте рабочую кромку нового сальника моторным маслом. Установите его
в крышку цепи привода газораспределительного механизма, сориентировав рабочей кромкой внутрь двигателя.

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

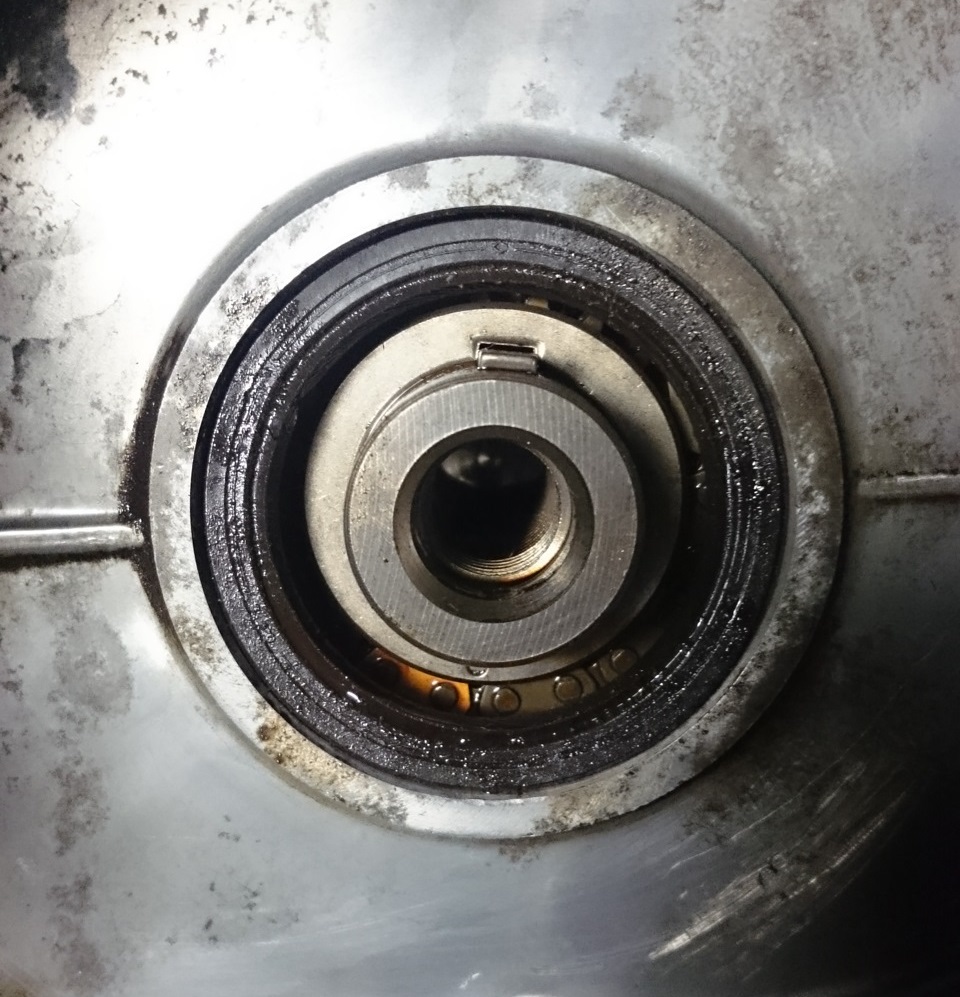

6. Запрессуйте передний сальник Ниссан Ноут в переднюю крышку блока цилиндров до упора с помощью оправки.

Примечание:

Если у Вас нет специального инструмента, в качестве оправки можно использовать головку из набора инструментов подходящего размера или старый сальник.

7. Установите ремень привода вспомогательных агрегатов и все снятые детали в порядке, обратном снятию. Убедитесь в том, что при его установке клиновые дорожки совпали с ручьями шкивов и натяните его.

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

8. Проверните коленчатый вал двигателя на 2 оборота или более.

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

9. Отрегулируйте натяжение ремня привода Ниссан Ноут: нажмите пальцем на ветвь ремня между шкивами коленчатого вала и компрессором кондиционера. При нажатии с усилием 98 H (10 кг), прогиб ремня должен составлять величину Н — 4,8-5,3 мм (старый ремень), и 4,2-4,5 мм (новый ремень).

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Для измерения натяжения ремня привода вспомогательных агрегатов можно воспользоваться безменом. Установите безмен на середину ветви ремня между шкивами коленчатого вала и компрессором кондиционера. Приложите усилие в 10 кг, и измерьте прогиб ремня.

10. Если прогиб ремня больше измеренного, подтяните приводной ремень Ниссан Ноут: ослабьте затяжку гайки крепления натяжного ролика и, вращая регулировочный болт натяжного механизма по часовой стрелке, подтяните ремень.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

11. Повторно проверьте натяжение ремня привода вспомогательных агрегатов.

12. Установите все снятые детали в порядке, обратном снятию.
