Снятие и установка тормозного барабана Nissan Note 2004 - 2012

Примечание:

Тормозной барабан снимают при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 204,45 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Тормозные барабаны на Ниссан Ноут заменяются парами (левый и правый одновременно).

Порядок снятия и установки заднего тормозного барабана Ниссан Ноут

1. Включите 1-ю передачу и установите упорные бруски под передние колеса.

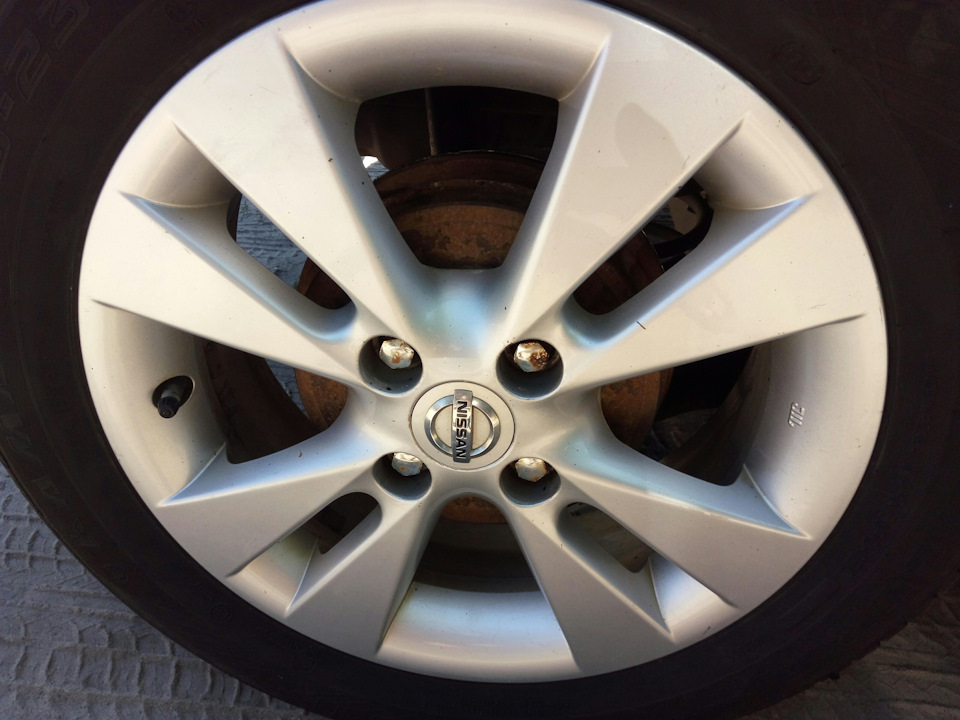

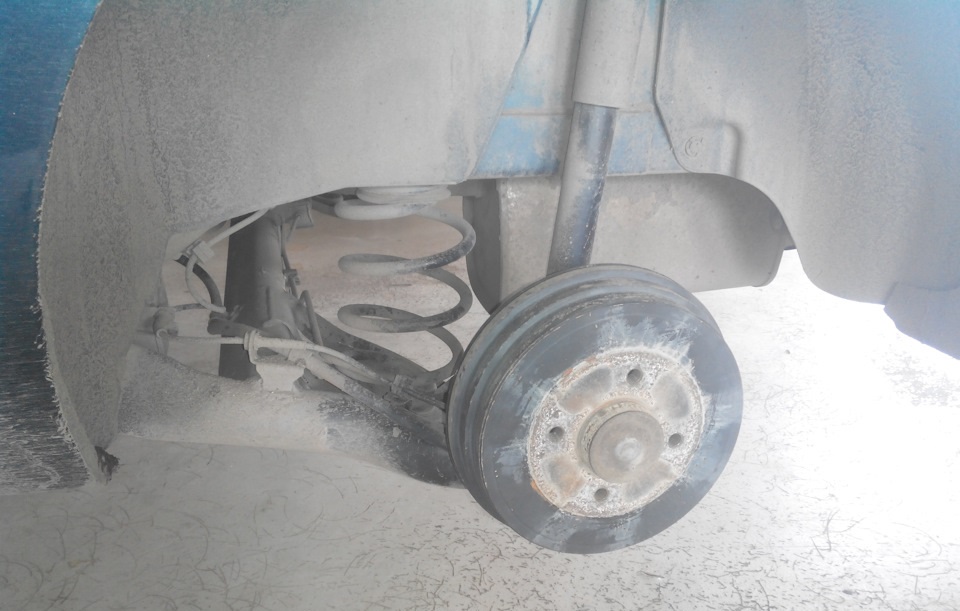

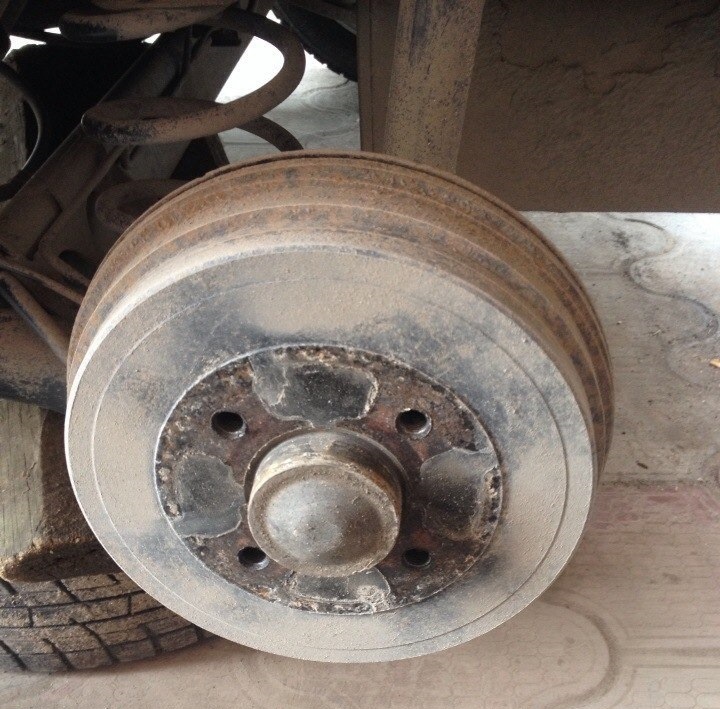

2. Установите заднюю часть автомобиля со стороны снимаемого барабана на опору. Снимите заднее колесо.

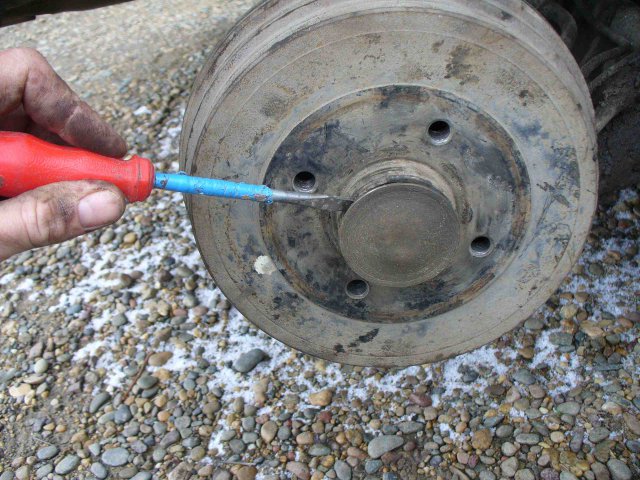

3. Подденьте отверткой и выпрессуйте из ступицы защитный колпачок.

4. Снимите защитный колпачок.

5. Убедитесь в том, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

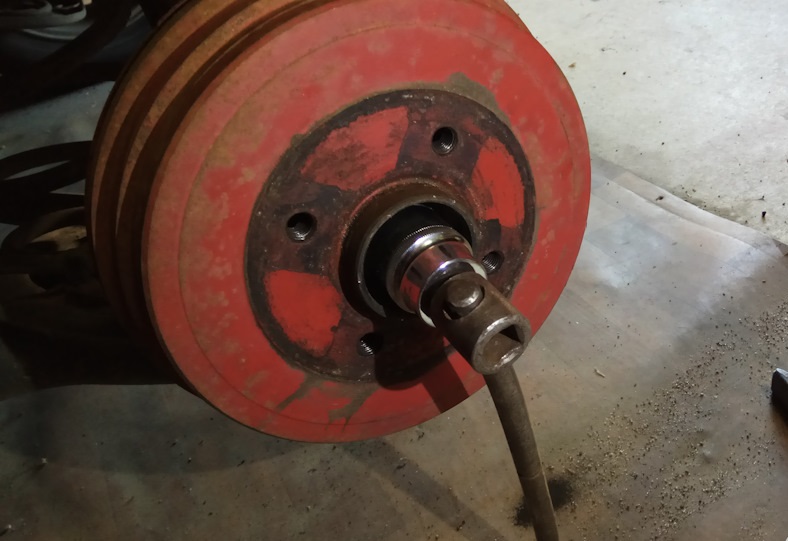

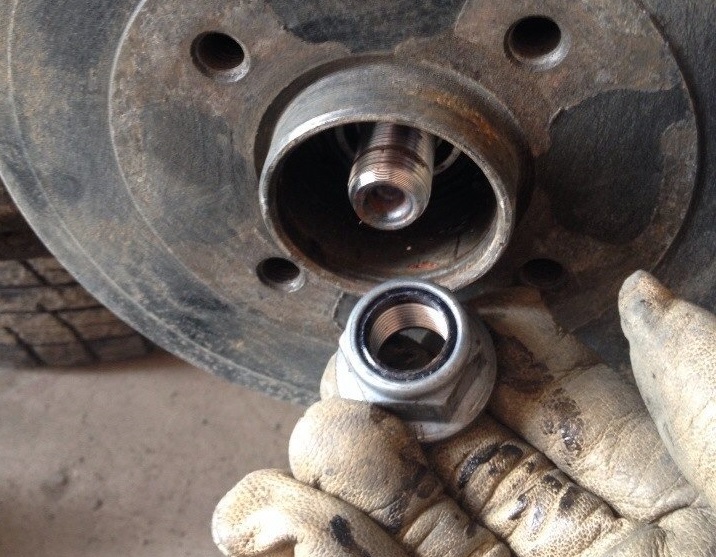

6. Головкой на 30 мм отверните и снимите гайку задней ступицы.

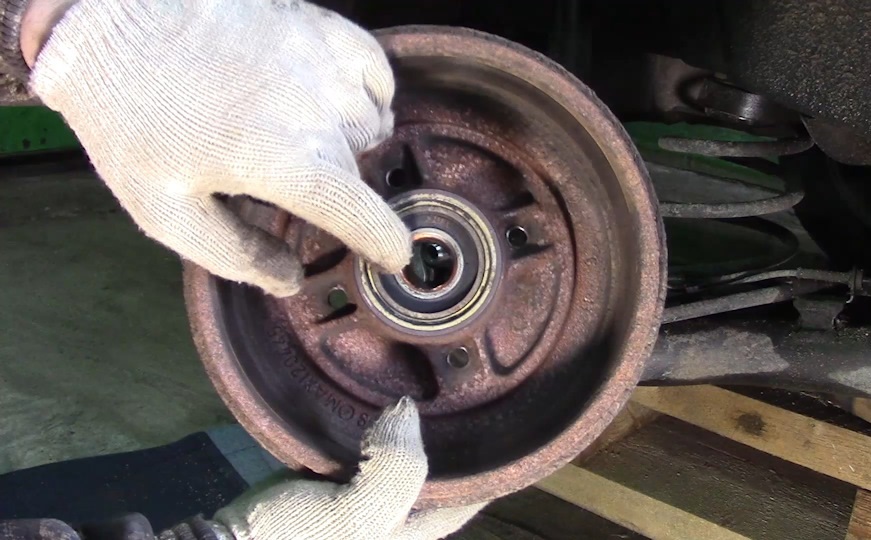

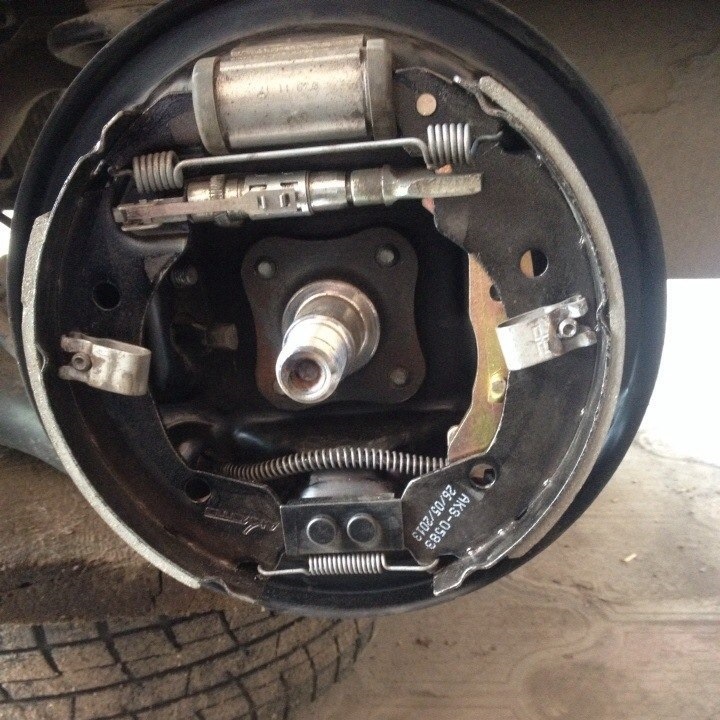

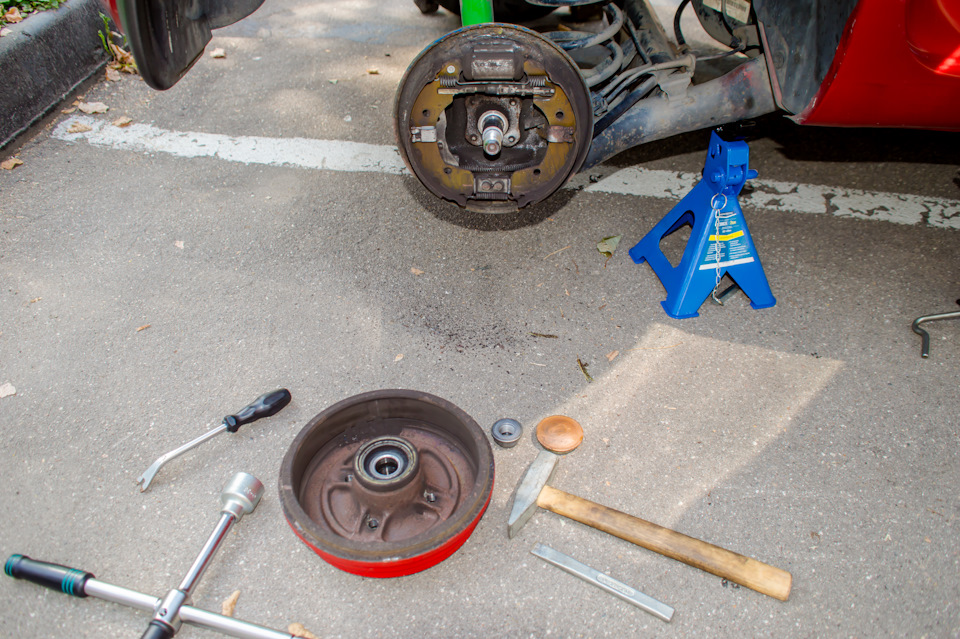

7. Возьмитесь обеими руками за барабан, и, расшатывая, потяните его на себя. Снимите тормозной барабан Ниссан Ноут вместе с подшипником с цапфы ступицы.

Примечание:

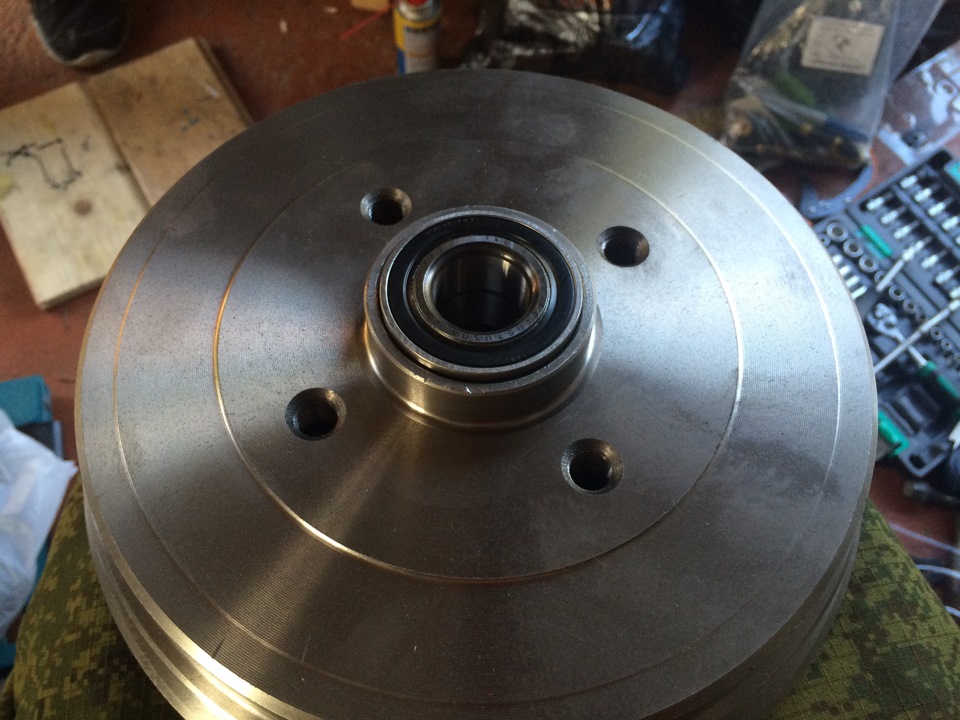

Тормозной барабан выполнен как одно целое с задней ступицей.

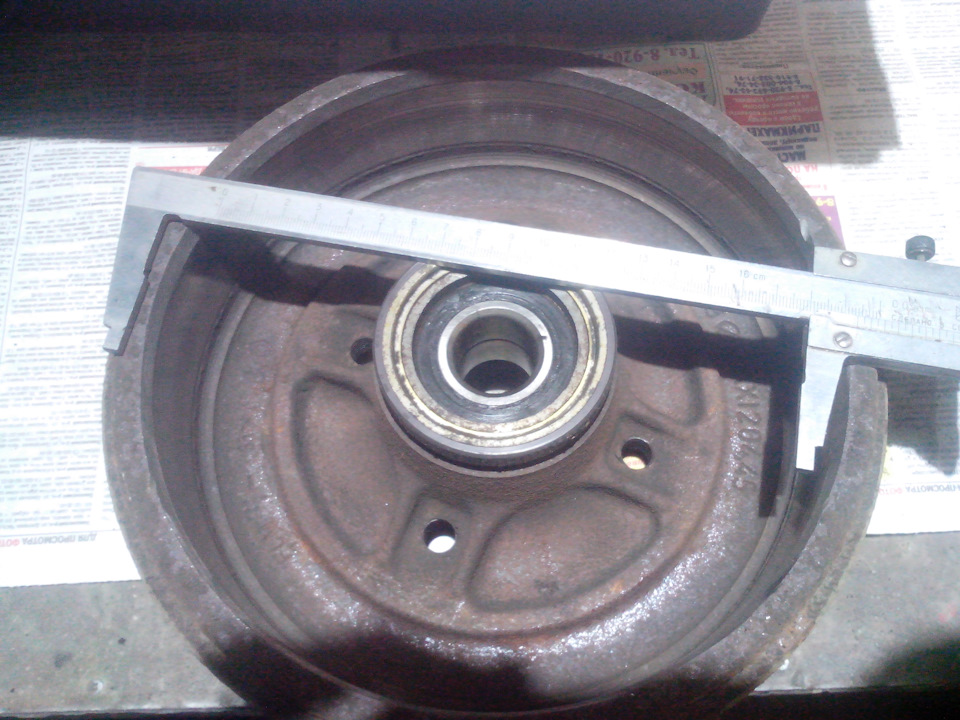

8. Измерьте штангенциркулем диаметр рабочей поверхности барабана.

9. Если диаметр превышает максимально допустимый (204,45 мм), замените тормозной барабан Ниссан Ноут на новый.

10. Проверьте легкость вращения и отсутствие люфтов подшипника ступицы. При необходимости замените подшипник.

Примечание:

Не выпрессовывайте без крайней необходимости подшипник из тормозного барабана. Снятый подшипник не подлежит повторному использованию.

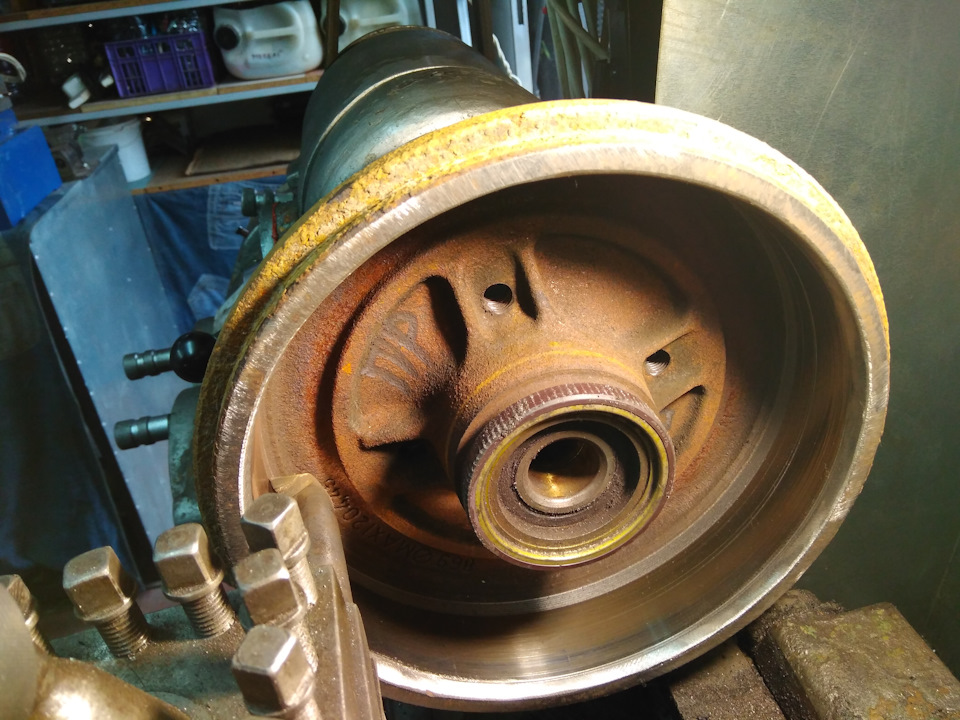

11. При установке снятого барабана, снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

12. Приведите в исходное состояние регулятор зазоров.

13. Сведите тормозные колодки двумя монтажными лопатками.

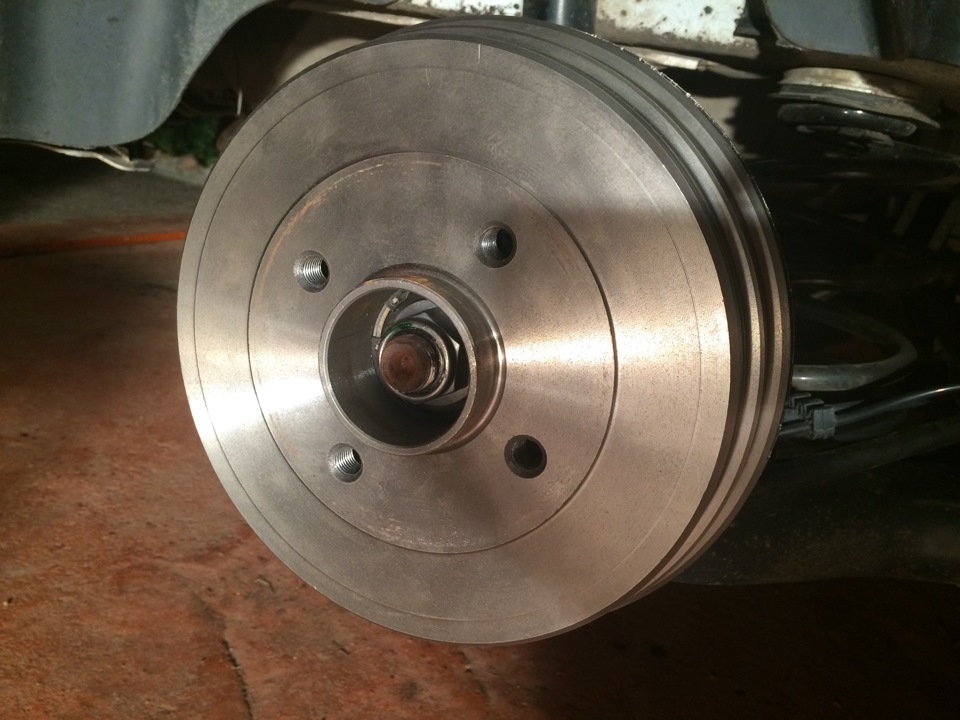

14. Установите задний тормозной барабан Ниссан Ноут в порядке, обратном снятию. Гайку ступицы окончательно затяните моментом 180 Мм (18,0 кгс•м).

Примечание:

Не используйте снятую гайку ступицы повторно.

15. Нажмите 10-15 раз на педаль тормоза и отрегулируйте зазор между тормозными колодками и барабаном. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, это означает, что зазор установлен.

16. Запрессуйте в ступицу защитный колпачок.

17. Установите обратно заднее колесо и декоративный колпак.

18. Проверьте легкость вращения колеса (допускается легкое задевание барабана о колодки).

19. Аналогично снимите и проверьте тормозной барабан Ниссан Ноут и с другой стороны автомобиля.
