Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
3 - 6 часов
Автосервисы рядом
Инструменты:
Отвертка плоская большая 1 шт.
Отвертка плоская средняя 1 шт.
Удлинитель торцевых головок 1 шт.
Баллонный ключ 1 шт.
Торцевая головка 13 мм 1 шт.
Детали и расходники:
Гайка натяжителя ремня Nissan 11930ED00B 1 шт.
Опорные стойки 1 шт.
Домкрат 1 шт.
Маркер 1 шт.
Динамометр (безмен) 1 шт.
Натяжной ролик Nissan 11927-1HC0A 1 шт.
Болт натяжителя ремня Nissan 119281HC0B 1 шт.

Примечание:

Перед тем, как снять натяжной ролик ремня привода вспомогательных агрегатов Ниссан Ноут, сначала нужно будет снять сам ремень.

Снятие приводного ремня двигателя Ниссан Ноут

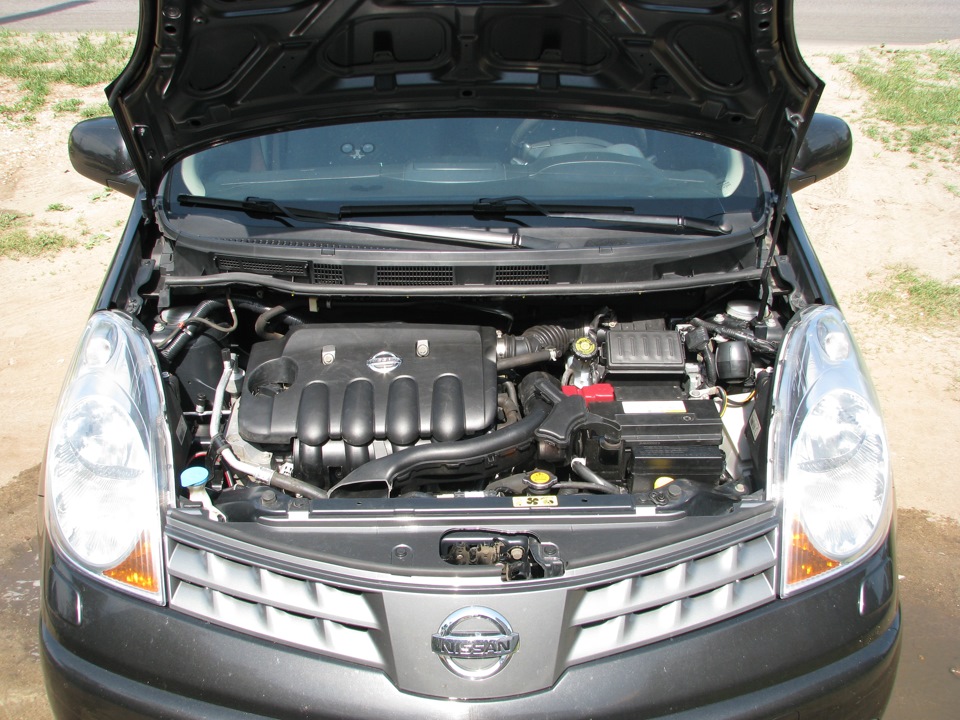

1. Поднимите капот и зафиксируйте его упором.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

2. Подденьте плоской отверткой и вытяните 4 клипсы и 2 защелки (находятся с внутренней стороны) крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Так выглядит защелка с внутренней стороны решетки

3. Отстегните 4 защелки нижнего крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

4. Отожмите фиксаторы крепления решетки к правой и левой фаре.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

5. Потяните на себя и снимите пластиковую решетку радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

6. Установите автомобиль на подъемник и снимите правое переднее колесо. Если нет возможности, приподнимите домкратом перед­нюю часть автомобиля и установите на надеж­ные опоры.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

7. В колесной арке, поддев отверт­кой, вытяните пистоны крепле­ния подкрылка к бамперу. Открутите снизу 2 самореза.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

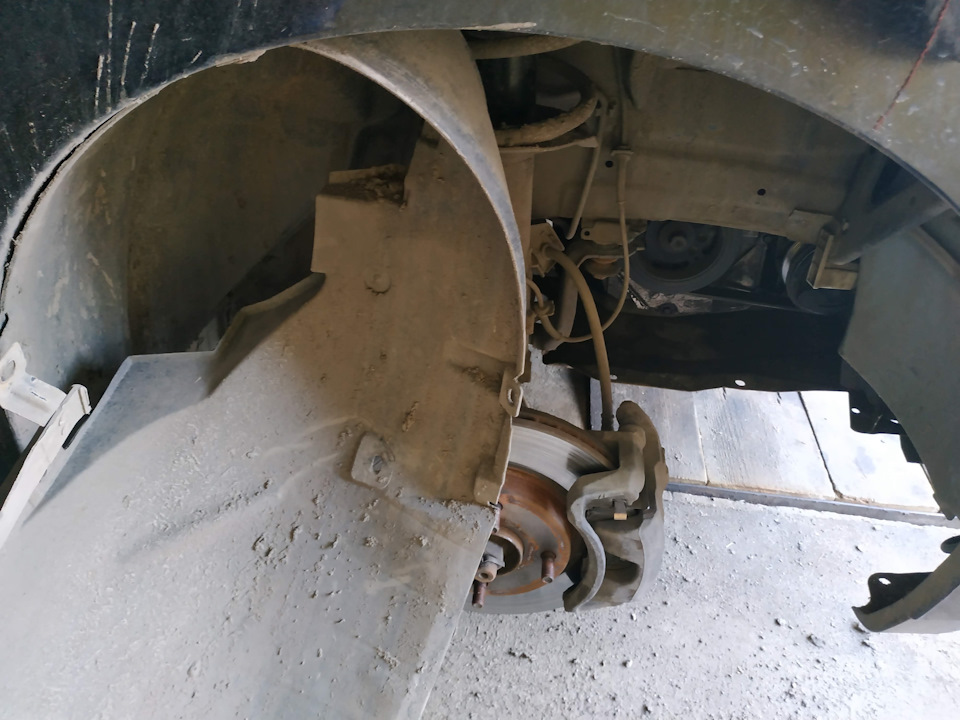

8. Отогните с одной стороны подкрылок.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

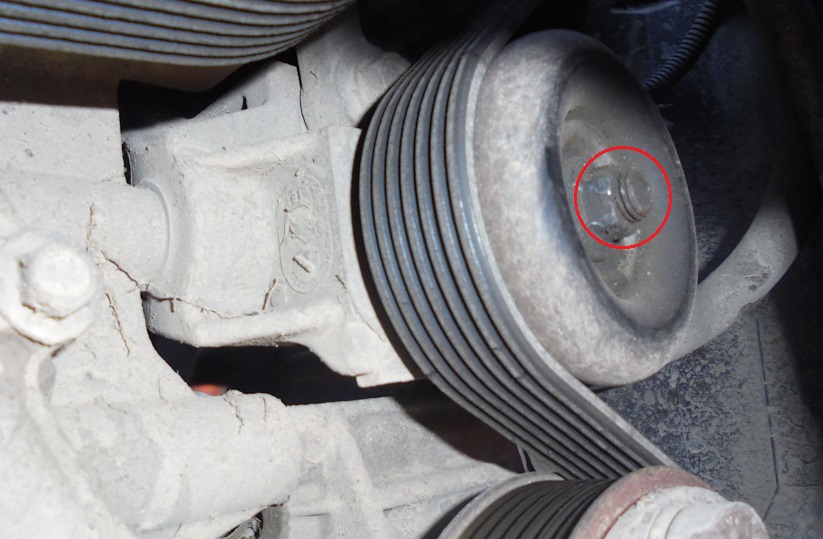

9. Головкой на 13 мм ослабьте затяжку гайки крепления натяжного ролика.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

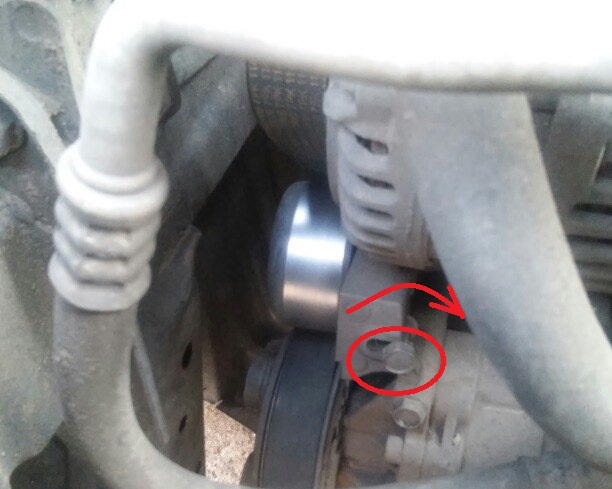

10. Вращая регулировочный болт против часовой стрелки, ослабьте натяжение ремня привода Ниссан Ноут.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

11. Снимите ремень привода со шкива генератора, шкива компрессора кондиционера, водяного насоса и шкива коленчатого вала.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Если ремень привода вспомогательных агрегатов снимается не для замены, пометьте стрелкой направление движения ремня при работе двигателя. Тогда, при дальнейшей сборке, будет легче установить его в том же положении.

Замена натяжного ролика ремня привода Ниссан Ноут

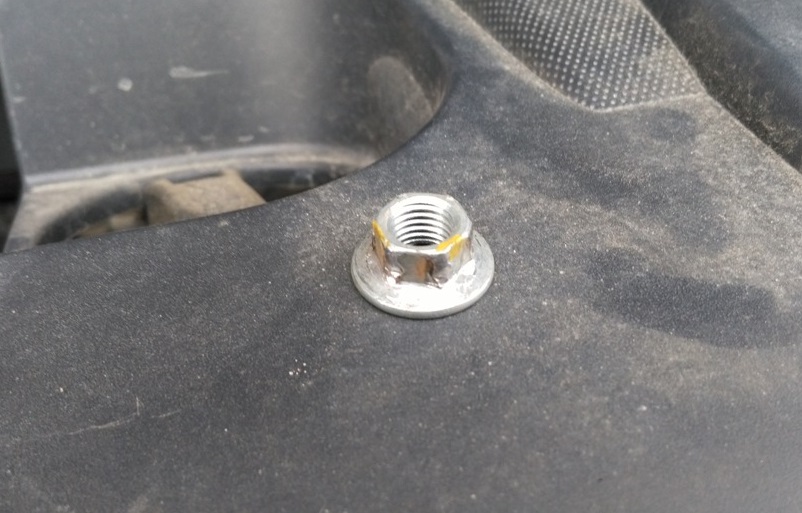

1. Головкой на 13 мм отверните до конца и снимите гайку крепления натяжного ролика.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

2. Снимите установленную под гайкой ролика шайбу.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

3. Снимите натяжной ролик ремня привода Ниссан Ноут.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

4. Снимите дистанционную шайбу с механизма регулировки натяжения.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

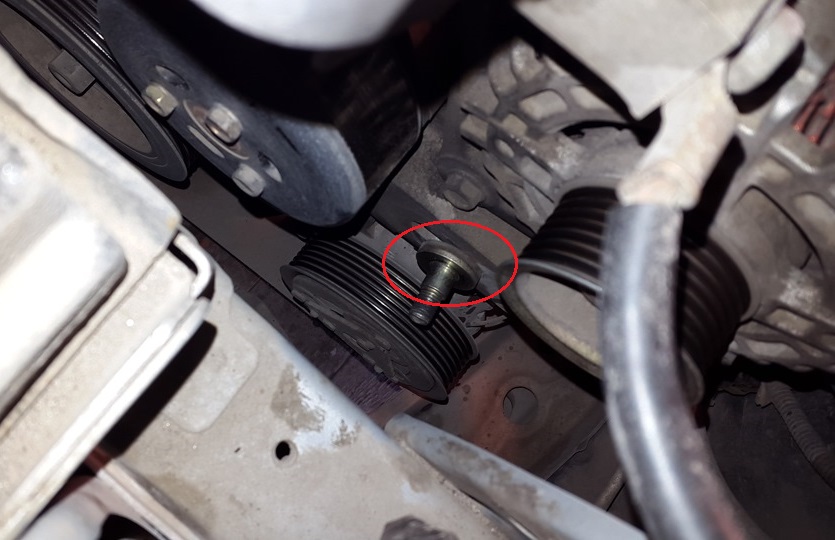

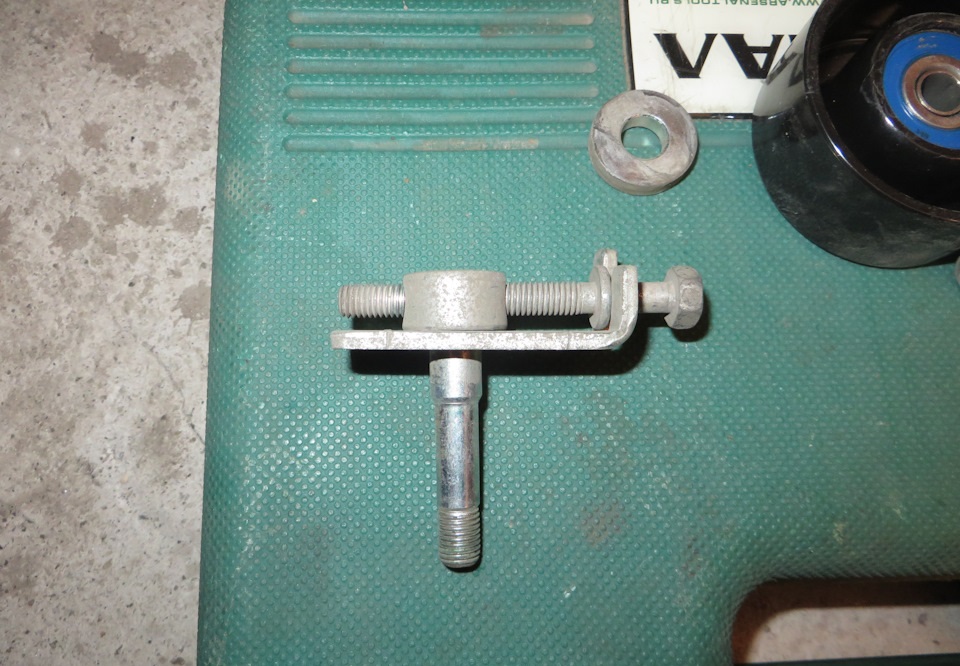

5. Извлеките механизм регулировки натяжения из отверстия в кронштейне двигателя.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

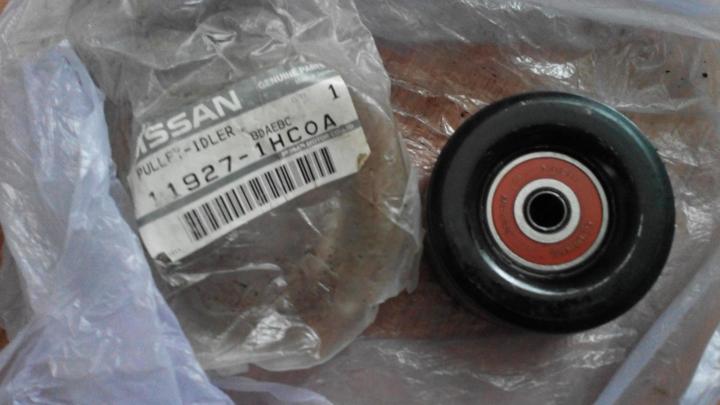

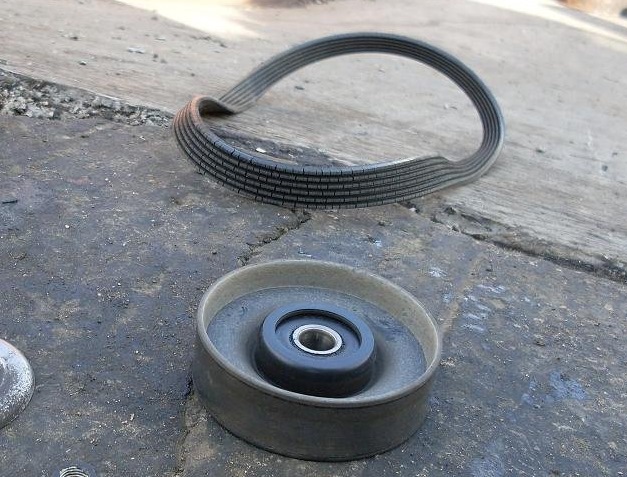

6. Замените натяжной ролик Ниссан Ноут на новый.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

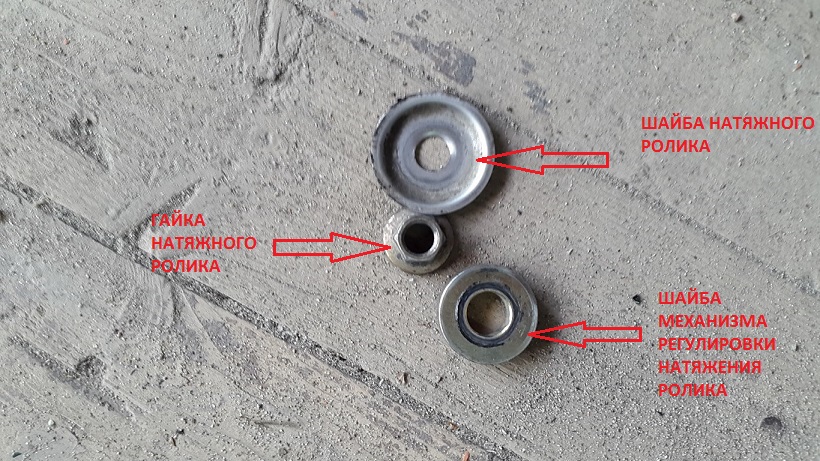

7. Установите механизм регулировки натяжения Ниссан Ноут. Порядок установки: толстая шайба, ролик, тонкая шайба и гайка.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

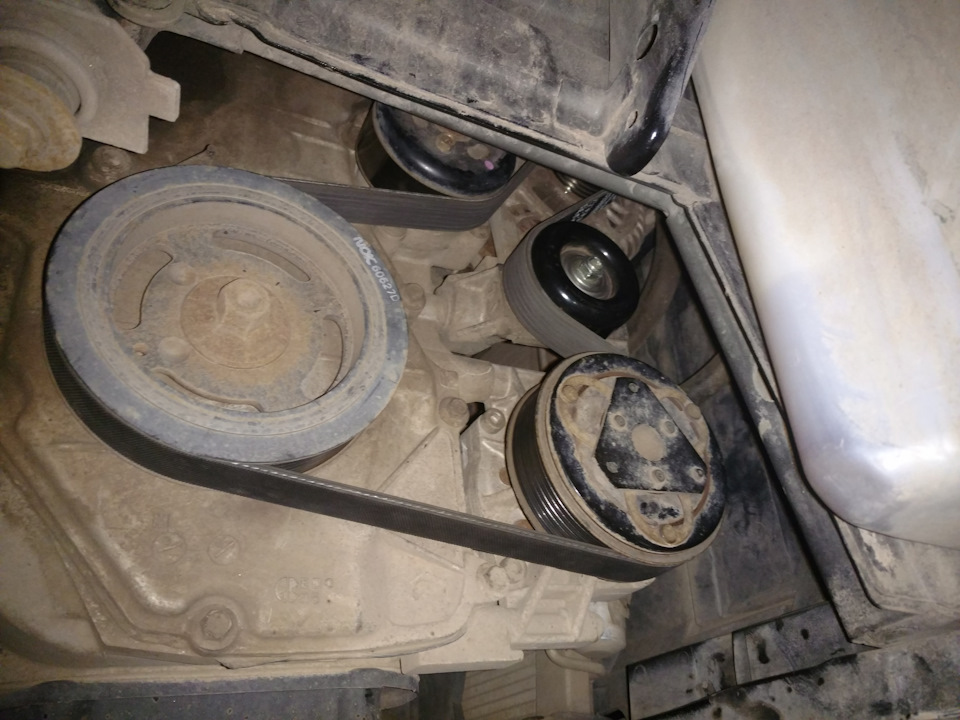

8. Установите ремень привода вспомогательных агрегатов Ниссан Ноут и все снятые детали в порядке, обратном снятию. Убедитесь в том, что при его установке клиновые дорожки совпали с ручьями шкивов и натяните его.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

9. Проверните коленчатый вал двигателя на 2 оборота или более.

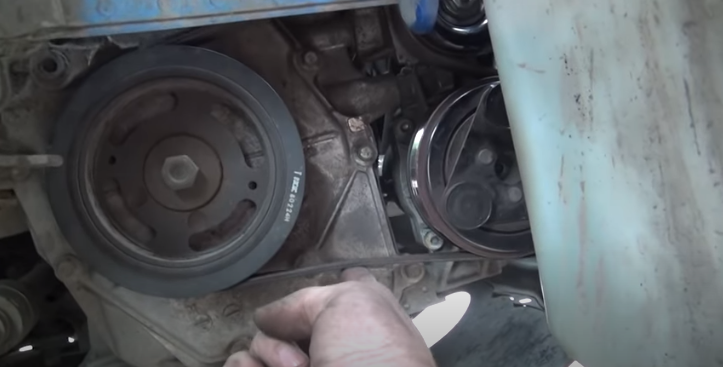

10. Отрегулируйте натяжение ремня привода Ниссан Ноут: нажмите пальцем на ветвь ремня между шкивами коленчатого вала и компрессором кондиционера. При нажатии с усилием 98 H (10 кг), прогиб ремня должен составлять величину Н — 4,8-5,3 мм (старый ремень), и 4,2-4,5 мм (новый ремень).

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Для измерения натяжения ремня привода вспомогательных агрегатов можно воспользоваться безменом. Установите безмен на середину ветви ремня между шкивами коленчатого вала и компрессором кондиционера. Приложите усилие в 10 кг, и измерьте прогиб ремня.

11. Если прогиб ремня больше измеренного, подтяните приводной ремень Ниссан Ноут: ослабьте затяжку гайки крепления натяжного ролика и, вращая регулировочный болт натяжного механизма по часовой стрелке, подтяните ремень.

Замена натяжного ролика ремня привода двигателя HR16DE Nissan Note 2004 - 2012

12. Повторно проверьте натяжение ремня привода вспомогательных агрегатов.

Источник: carpedia.club
