Снятие генератора Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Яма/Эстакада
Инструмент
3 - 6 часов
Автосервисы рядом
Инструменты:
Торцевая головка 12 мм 1 шт.
Динамометр (безмен) 1 шт.
Отвертка плоская средняя 1 шт.
Торцевая головка 13 мм 1 шт.
Баллонный ключ 1 шт.
Торцевая головка 10 мм 1 шт.
Удлинитель торцевых головок 1 шт.
Детали и расходники:
Ветошь 1 шт.
Тканевые перчатки 1 шт.
Опорные стойки 1 шт.
Генератор Nissan 23100AX62B 1 шт.
Маркер 1 шт.

Примечание:

Снятие генератора показано на примере автомобиля с двигателем HR16DE. Снятие генератора на автомобиле с двигателем CR14DE отличается приемами снятия ремней привода вспомогательных агрегатов.

Снятие приводного ремня двигателя Ниссан Ноут

1. Поднимите капот и зафиксируйте его упором.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

2. Подденьте плоской отверткой и вытяните 4 клипсы и 2 защелки (находятся с внутренней стороны) крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Снятие и установка переднего бампера Nissan Note 2004 - 2012

Так выглядит защелка с внутренней стороны решетки

3. Отстегните 4 защелки нижнего крепления решетки радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

4. Отожмите фиксаторы крепления решетки к правой и левой фаре.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

5. Потяните на себя и снимите пластиковую решетку радиатора.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

6. Установите автомобиль на подъемник и снимите правое переднее колесо.

Замена водяного насоса Nissan Note 2004 - 2012

Если нет возможности, приподнимите домкратом перед­нюю часть автомобиля и установите на надеж­ные опоры.

Прокачка гидропривода тормозной системы Nissan Note 2004 - 2012

7. В колесной арке, поддев отверт­кой, вытяните пистоны крепле­ния подкрылка к бамперу. Открутите снизу 2 самореза.

Снятие и установка переднего бампера Nissan Note 2004 - 2012

8. Отогните подкрылок.

Замена водяного насоса Nissan Note 2004 - 2012

Так откроется доступ к приводному ремню.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

9. Головкой на 13 мм ослабьте затяжку гайки крепления натяжного ролика.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

10. Вращая регулировочный болт против часовой стрелки, ослабьте натяжение ремня привода.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

11. Снимите ремень привода вспомогательных агрегатов со шкива генератора, шкива компрессора кондиционера, водяного насоса и шкива коленчатого вала.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Если ремень привода вспомогательных агрегатов снимается не для замены, пометьте стрелкой направление движения ремня при работе двигателя. Тогда, при дальнейшей сборке, будет легче установить его в том же положении.

Снятие генератора Ниссан Ноут

Снятие генератора Nissan Note 2004 - 2012

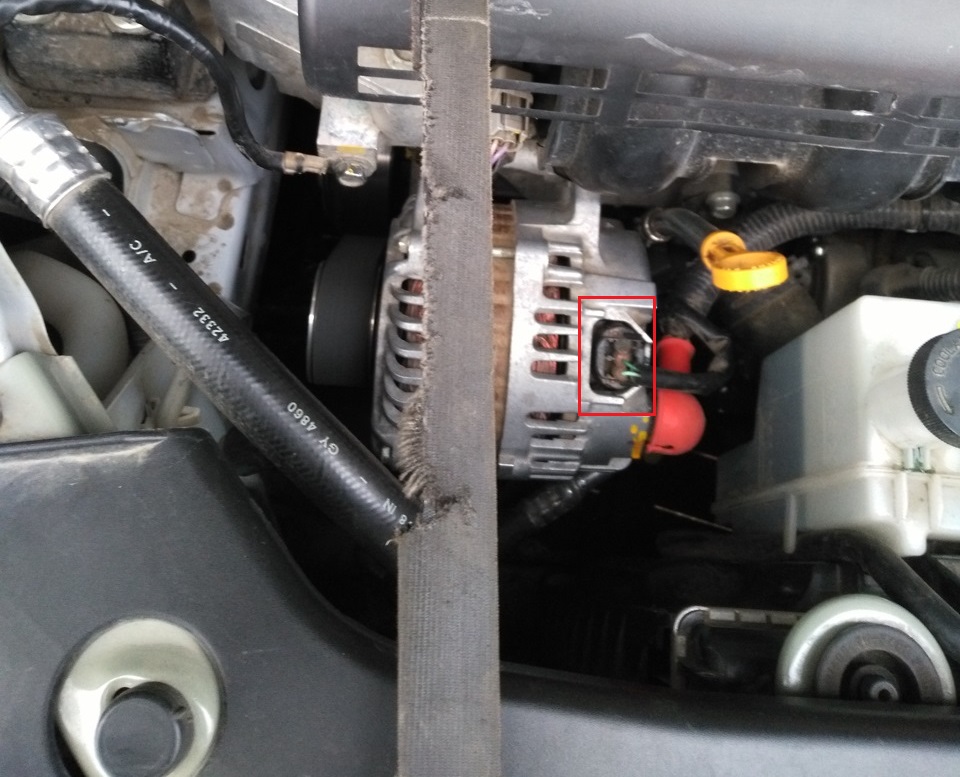

1. Отожмите фиксатор и отсоедините от генератора Ниссан Ноут колодку жгута проводов.

Снятие генератора Nissan Note 2004 - 2012

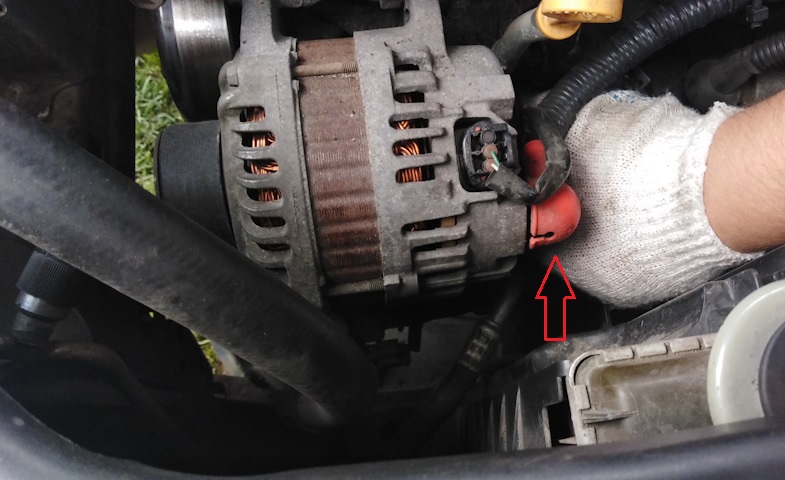

2. Отведите защитный колпачок вывода генератора вниз по проводу.

Снятие генератора Nissan Note 2004 - 2012

3. Отверните и снимите гайку крепления наконечника силового провода. Отсоедините силовой провод от генератора.

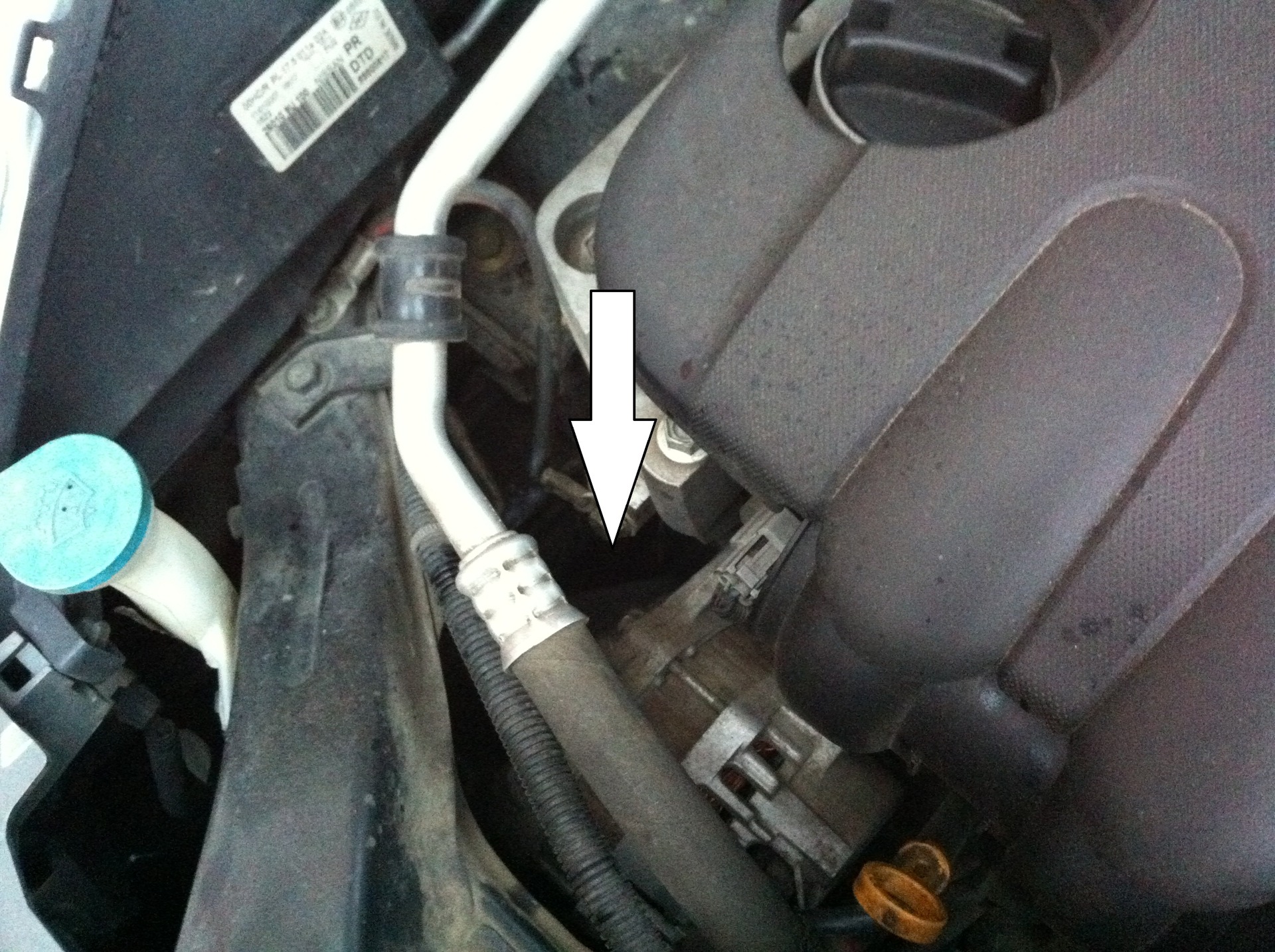

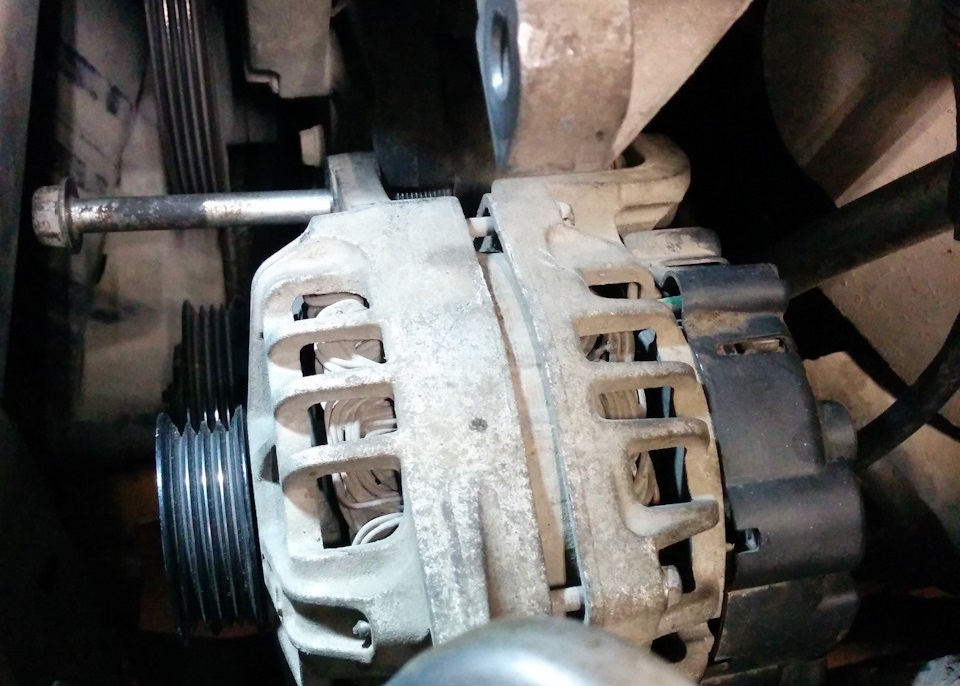

4. Выверните и извлеките болт верхнего крепления генератора Ниссан Ноут к кронштейну блока цилиндров.

Снятие генератора Nissan Note 2004 - 2012

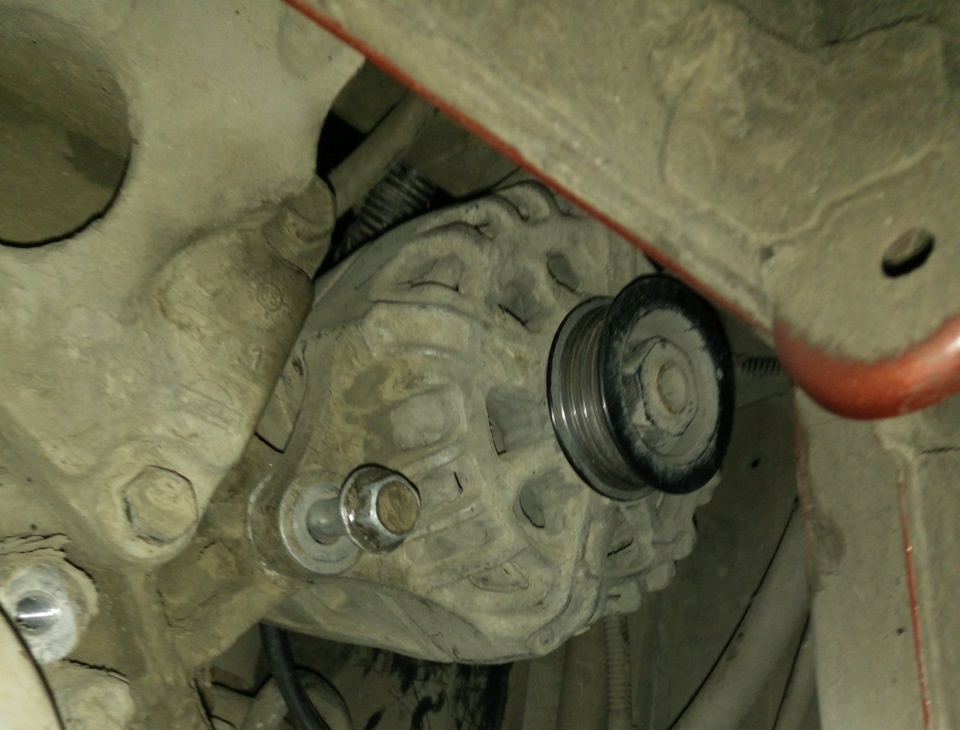

5. Выверните и извлеките болт нижнего крепления генератора к кронштейну блока цилиндров.

Снятие генератора Nissan Note 2004 - 2012

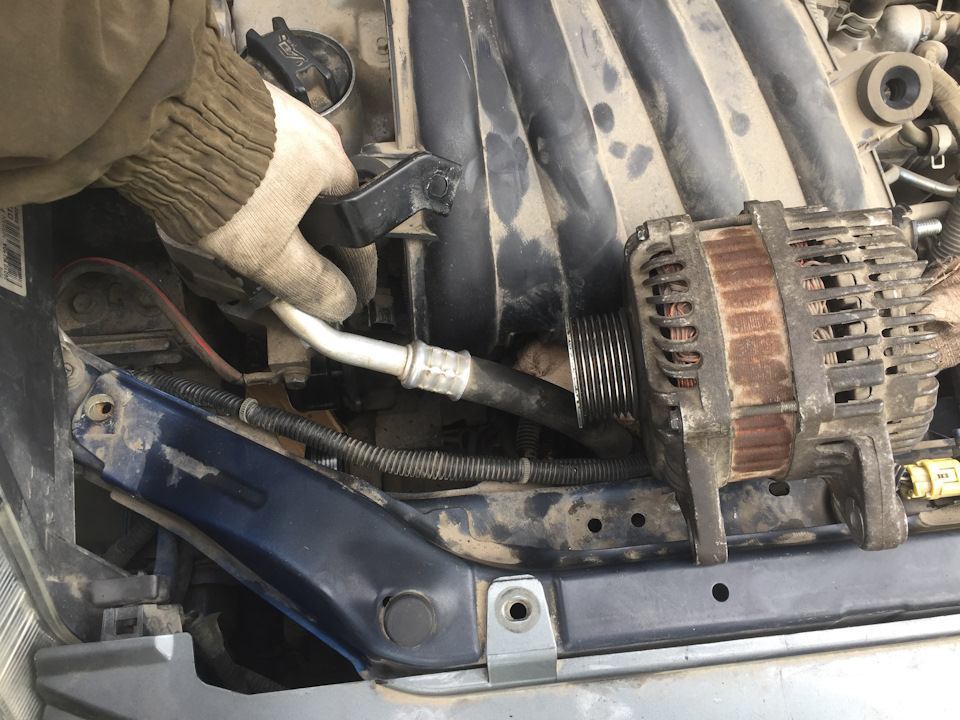

6. Снимите генератор Ниссан Ноут.

Снятие генератора Nissan Note 2004 - 2012

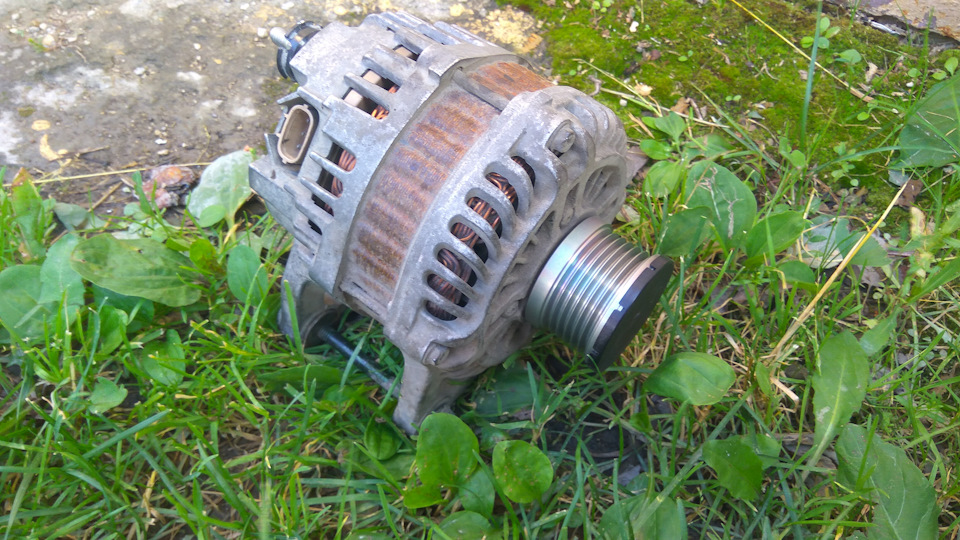

7. При необходимости, замените генератор Ниссан Ноут на рабочий.

Снятие генератора Nissan Note 2004 - 2012

8. Установите генератор в порядке, обратном снятию.

9. Установите ремень привода в порядке, обратном снятию. Убедитесь в том, что при его установке клиновые дорожки совпали с ручьями шкивов и натяните его.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

10. Проверните коленчатый вал двигателя на 2 оборота или более.

Замена переднего сальника коленчатого вала Nissan Note 2004 - 2012

11. Отрегулируйте натяжение ремня привода Ниссан Ноут: нажмите пальцем на ветвь ремня между шкивами коленчатого вала и компрессором кондиционера. При нажатии с усилием 98 H (10 кг), прогиб ремня должен составлять величину Н — 4,8-5,3 мм (старый ремень), и 4,2-4,5 мм (новый ремень).

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Для измерения натяжения ремня привода вспомогательных агрегатов можно воспользоваться безменом. Установите безмен на середину ветви ремня между шкивами коленчатого вала и компрессором кондиционера. Приложите усилие в 10 кг, и измерьте прогиб ремня.

12. Если прогиб ремня больше измеренного, подтяните приводной ремень: ослабьте затяжку гайки крепления натяжного ролика и, вращая регулировочный болт натяжного механизма по часовой стрелке, подтяните ремень.

Замена приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

13. Повторно проверьте натяжение ремня привода вспомогательных агрегатов.
