Проверка и регулировка приводного ремня двигателя HR16DE Nissan Note 2004 - 2012

Примечание:

Ремень привода вспомогательных агрегатов требует проверки и регулировки натяжения в процессе эксплуатации согласно регламенту проведения технического обслуживания автомобиля.

Проверка приводного ремня двигателя Ниссан Ноут

1. Поднимите капот и зафиксируйте его упором.

2. Подденьте плоской отверткой и вытяните 4 клипсы и 2 защелки (находятся с внутренней стороны) крепления решетки радиатора.

Так выглядит защелка с внутренней стороны решетки

3. Отстегните 4 защелки нижнего крепления решетки радиатора.

4. Отожмите фиксаторы крепления решетки радиатора к правой и левой фаре.

5. Потяните на себя и снимите пластиковую решетку радиатора.

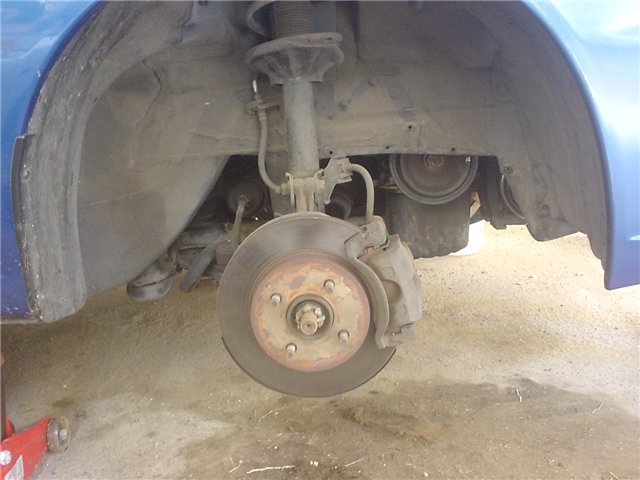

6. Установите автомобиль на подъемник и снимите правое переднее колесо. Если нет возможности, приподнимите домкратом перед­нюю часть автомобиля и установите на надеж­ные опоры.

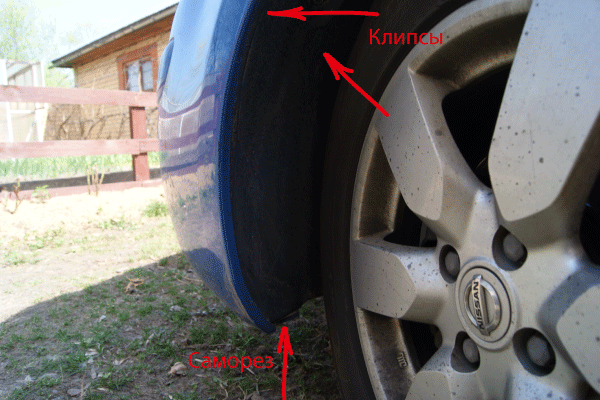

7. В колесной арке, поддев отверт­кой, вытяните пистоны крепле­ния подкрылка к бамперу. Открутите снизу 2 самореза.

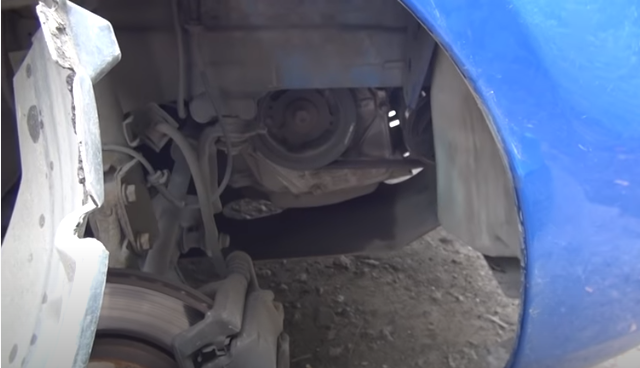

8. Отогните подкрылок.

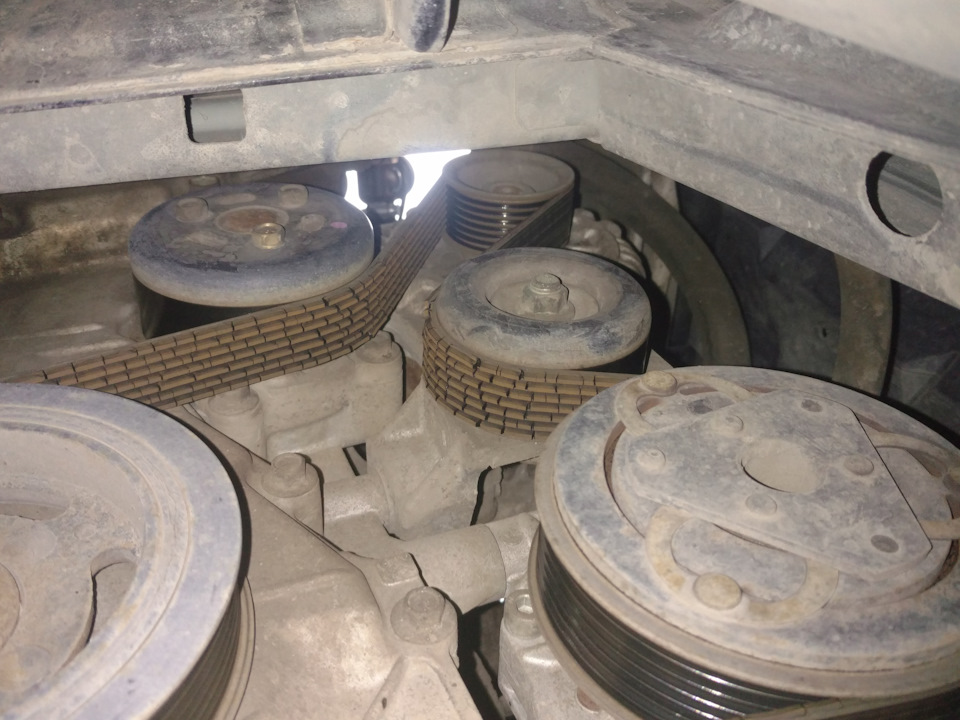

9. Осмотрите внешне состояние ремня. Если на ремне обнаружены признаки сильного износа (исчезновение двух или более соседних ребер ручьев на участке длиной более 13 мм), продольные или поперечные трещины, отслоение резины или приводной ремень замаслен, его необходимо заменить.

Примечание:

Дополнительный признак необходимости замены ремня привода Ниссан Ноут— характерный свист (проскальзывание ремня).

Регулировка приводного ремня двигателя Ниссан Ноут

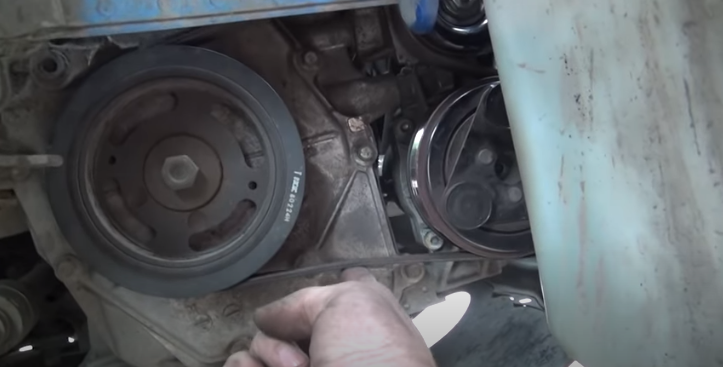

1. Нажмите пальцем на ветвь ремня между шкивами коленчатого вала и компрессором кондиционера. При нажатии с усилием 98 H (10 кг), прогиб ремня должен составлять величину Н — 4,8-5,3 мм (старый ремень), и 4,2-4,5 мм (новый ремень).

Примечание:

Для измерения натяжения ремня привода вспомогательных агрегатов можно воспользоваться безменом. Установите безмен на середину ветви ремня между шкивами коленчатого вала и компрессором кондиционера. Приложите усилие в 10 кг, и измерьте прогиб ремня.

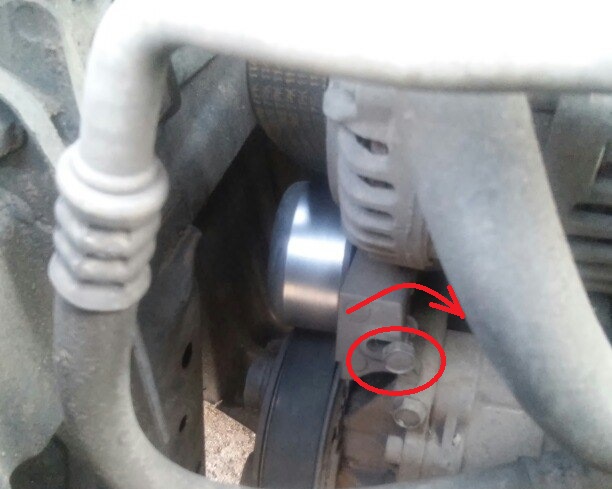

2. Если прогиб ремня больше измеренного, ослабьте затяжку гайки крепления натяжного ролика и, вращая регулировочный болт натяжного механизма по часовой стрелке, подтяните ремень привода Ниссан Ноут.

3. Повторно проверьте натяжение ремня привода вспомогательных агрегатов.
