Снятие и установка заднего монтажного блока Nissan Note 2004 - 2012

Примечание:

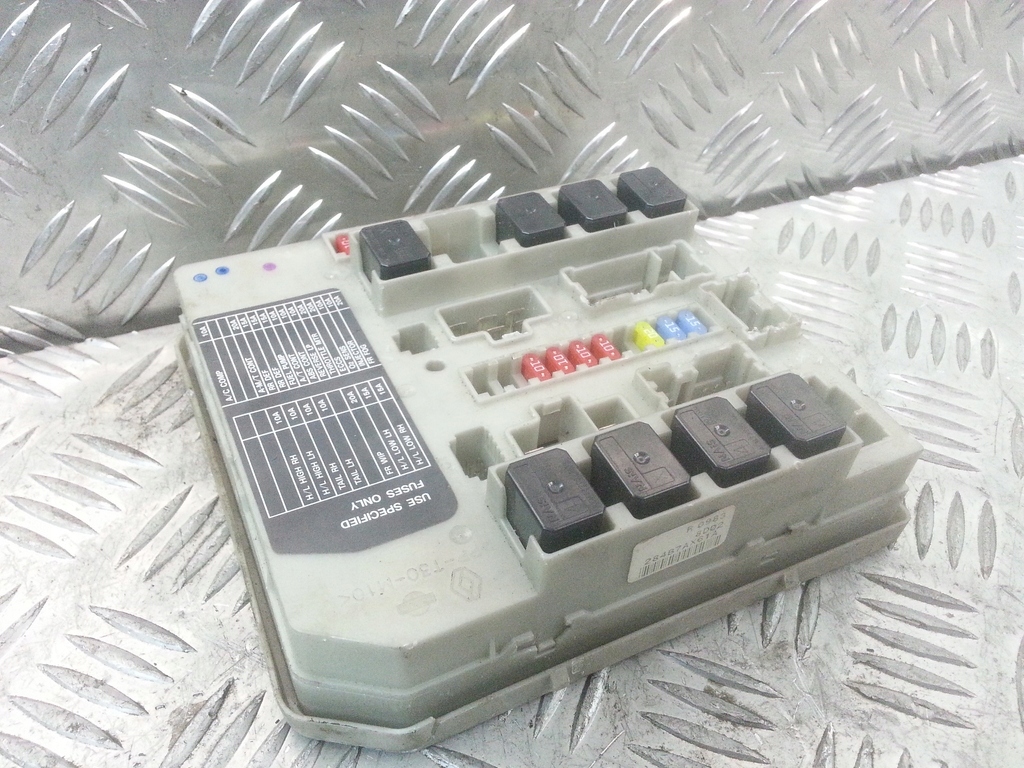

Задний монтажный блок предохранителей и реле расположен в моторном отсеке и имеет быстроразъемные колодки жгутов проводов.

Работу по снятию и установке переднего и салонного монтажных блоков Ниссан Ноут проводите на специализированной станции технического обслуживания.

Для получения доступа к монтажному блоку, нужно сначала снять аккумуляторную батарею.

Порядок снятия аккумуляторной батареи Ниссан Ноут

1. Установите автомобиль на ровную поверхность, и выключите зажигание.

2. Поднимите капот и зафиксируйте его упором.

3. Головкой на 10 мм ослабьте затяжку гайки стяжного болта наконечника провода.

4. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

5. Поднимите защитную крышку клеммы «плюс» аккумуляторной батареи.

6. Ослабьте затяжку гайки стяжного болта наконечника провода.

7. Отсоедините наконечник от клеммы «плюс» аккумуляторной батареи.

8. Головкой на 13 мм выверните болт крепления и снимите прижимную пластину.

9. Вытяните аккумуляторную батарею из моторного отсека.

Снятие и установка заднего монтажного блока Ниссан Ноут

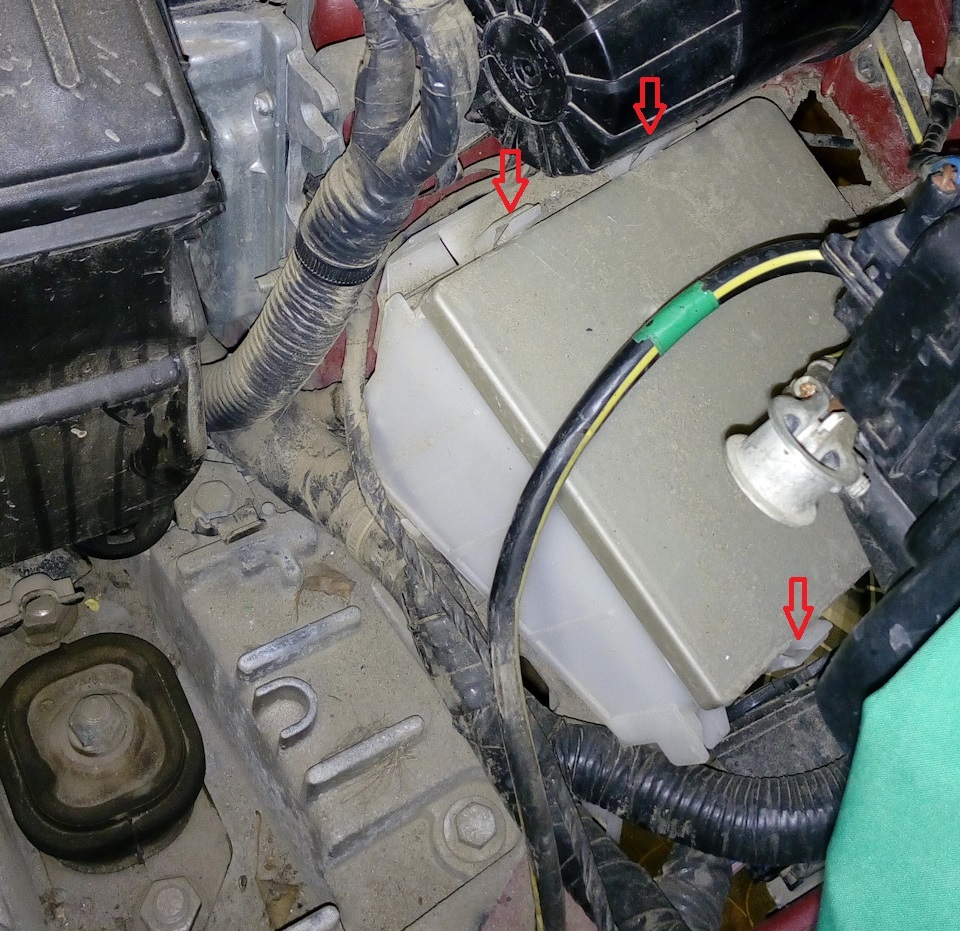

1. Отожмите фиксаторы заднего монтажного блока.

2. Извлеките задний монтажный блок Ниссан Ноут из корпуса и разверните его.

3. Отожмите фиксаторы колодок жгутов проводов, и отсоедините колодки от монтажного блока (8 шт.).

4. Снимите монтажный блок Ниссан Ноут. Если нужно, замените его на новый.

5. Установите задний монтажный блок и аккумуляторную батарею в порядке, обратном снятию.
