Замена датчика уровня топлива Nissan Note 2004 - 2012

Инструменты:
Торцевая головка 14 мм
1 шт.
Отвертка крестовая средняя
1 шт.
Торцевая головка 10 мм
1 шт.
Съемник для отворачивания кольца модуля
1 шт.
Отвертка плоская средняя
1 шт.
Детали и расходники:
Датчик уровня топлива Nissan
1 шт.
Ветошь
1 шт.
Тканевые перчатки
1 шт.
Уплотнительное кольцо топливного модуля
1 шт.
Пустая емкость
1 шт.

Примечание:

Для того, чтобы получить доступ к датчику уровня топлива, нужно сначала сбросить давление в системе питания двигателя, снять задние сиденья и топливный модуль.

Снижение давления в системе питания двигателя Ниссан Ноут

1. Выключите зажигание. Откройте капот и зафиксируйте его упором.

Снижение давления в системе питания двигателя Nissan Note 2004 - 2012

2. Головкой на 10 мм отсоедините провод от «минусовой» клеммы АКБ.

Снижение давления в системе питания двигателя Nissan Note 2004 - 2012

3. Отожмите фиксаторы монтажного блока, расположенно­го в моторном отсеке. Приподнимите и извлеките из корпуса задний блок и разверните его.

Снижение давления в системе питания двигателя Nissan Note 2004 - 2012

4. Извлеките предохранитель топливного насоса (F17 15А, синий).

Снижение давления в системе питания двигателя Nissan Note 2004 - 2012

5. Подсоедините обратно провод к клемме «минус» АКБ. Пустите мотор и дайте ему поработать до полной выработки топлива из топливной рампы. После этого двигатель заглохнет.

Снижение давления в системе питания двигателя Nissan Note 2004 - 2012

6. Выключите зажигание. Теперь можно разъединять топливопроводы.

Снятие заднего сиденья Ниссан Ноут

1. Поднимите рукоятку фиксатора. Удерживая рукоятку в таком положении, откиньте левую часть спинки вперед.

Снятие и установка заднего сиденья Nissan Note 2004 - 2012

2. Также откиньте вперед правую часть спинки сидения.

Снятие и установка заднего сиденья Nissan Note 2004 - 2012

3. Сдвиньте заднее сиденье на Ниссан Ноут до упора назад.

4. Подденьте плоской отверткой и снимите декоративные накладки пе­редних креплений заднего сидения.

Снятие и установка заднего сиденья Nissan Note 2004 - 2012

5. Головкой на 14 мм выверните 2 передних болта крепления заднего сидения.

Снятие и установка заднего сиденья Nissan Note 2004 - 2012

6. Сдвиньте сидение до упора вперед.

7. Снимите задние пластмассовые накладки направляющих салазок сидения.

Снятие и установка заднего сиденья Nissan Note 2004 - 2012

8. Головкой на 14 мм выкрутите 2 задних болта крепле­ния направляющих салазок сидения к основа­нию кузова.

Снятие и установка заднего сиденья Nissan Note 2004 - 2012

9. Снимите заднее сиденье Ниссан Ноут.

Снятие и установка заднего сиденья Nissan Note 2004 - 2012

Снятие топливного модуля двигателя Ниссан Ноут

Снятие и установка топливного модуля Nissan Note 2004 - 2012

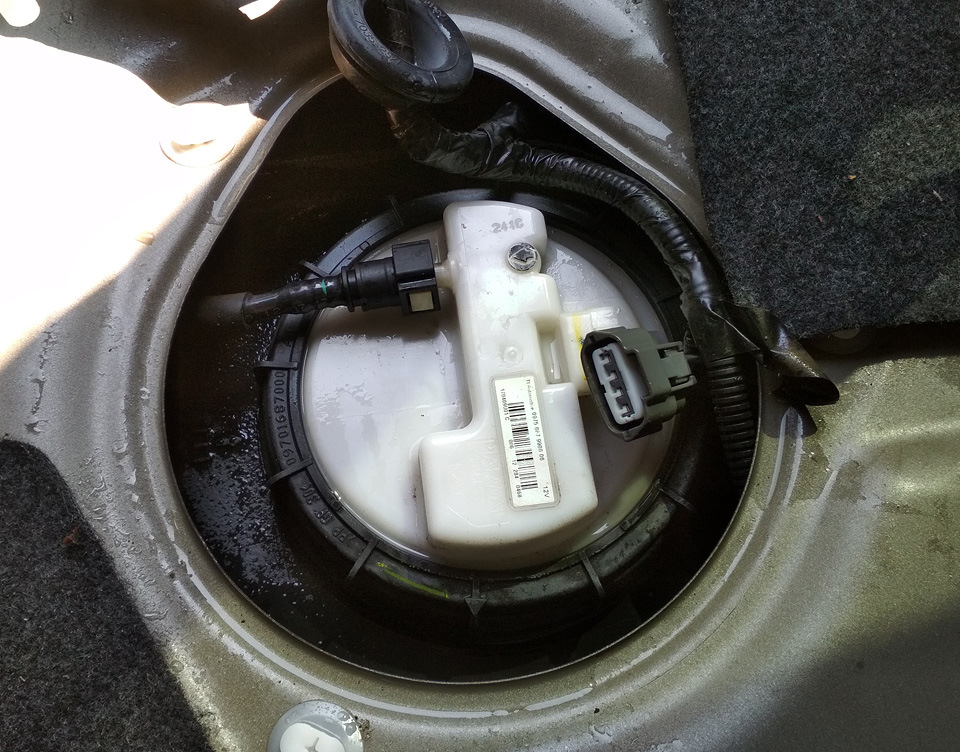

1. Крестовой отверткой выверните 3 винта крепления крышки топливного модуля.

Снятие и установка топливного модуля Nissan Note 2004 - 2012

2. Отведите крышку модуля в сторону.

Снятие и установка топливного модуля Nissan Note 2004 - 2012

3. Нажмите отверткой на фиксатор колодки жгута про­водов и отсоедините ее от разъема топ­ливного модуля.

Снятие и установка топливного модуля Nissan Note 2004 - 2012

4. Сожмите фиксатор наконечника топлив­ного шланга высокого давления и отсоедините его от штуцера топливного модуля.

Снятие и установка топливного модуля Nissan Note 2004 - 2012

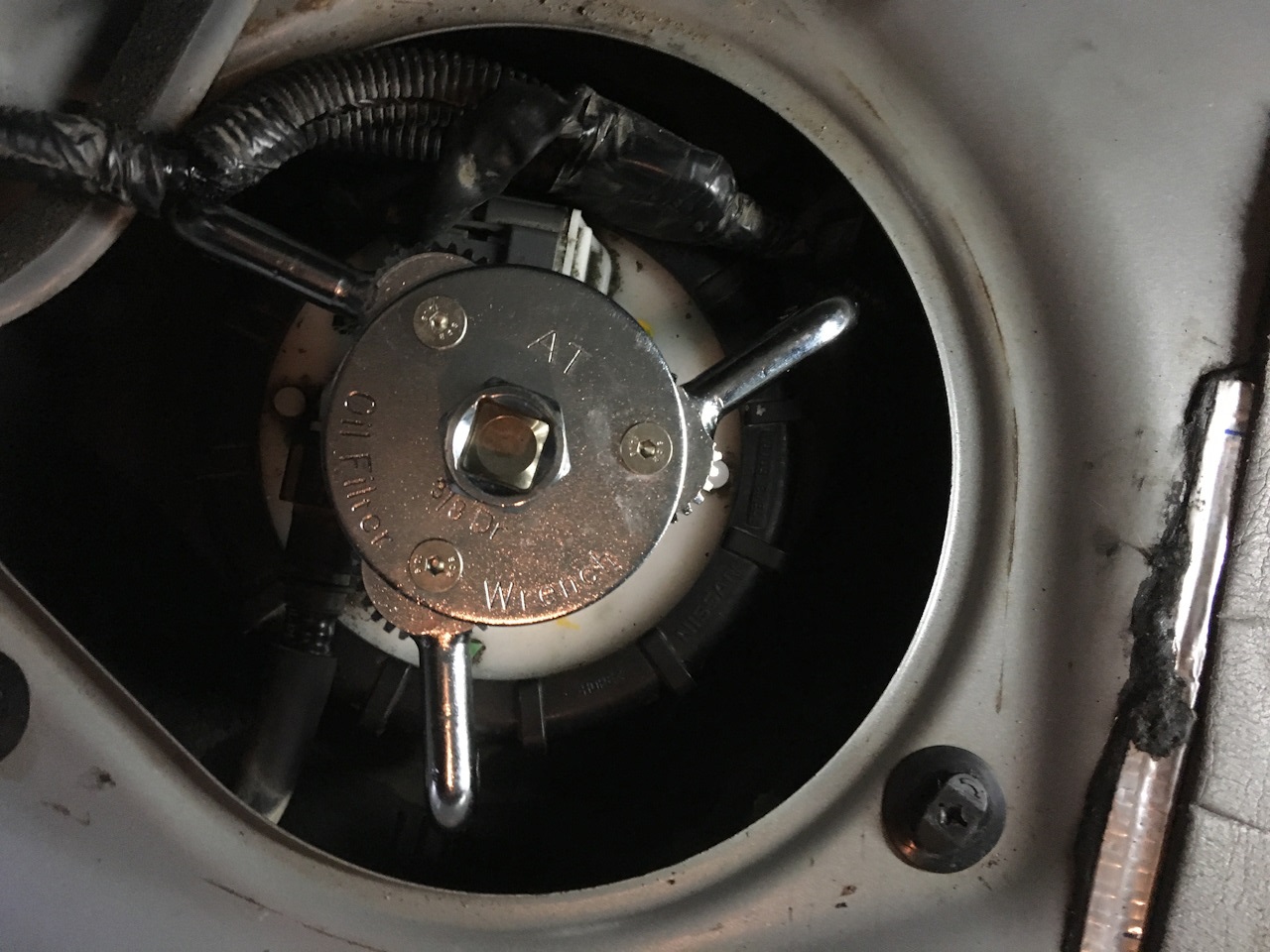

5. Специальным съёмником отверните крепежное кольцо топливного модуля Ниссан Ноут от горловины топлив­ного бака.

Замена датчика уровня топлива Nissan Note 2004 - 2012

Примечание:

Для облегчения установки топливного модуля при после­дующем монтаже, запомните или отметьте маркером расположение модуля топ­ливного насоса относительно топливного ба­ка.

6. Вытяните топливный мо­дуль Ниссан Ноут из топливного бака.

Снятие и установка топливного модуля Nissan Note 2004 - 2012

7. Снимите уплотнительное кольцо модуля. Замените его на новое.

Снятие и установка топливного модуля Nissan Note 2004 - 2012

8. Полностью слейте топливо из топливного модуля в заранее подготовленную емкость.

Замена датчика уровня топлива Ниссан Ноут

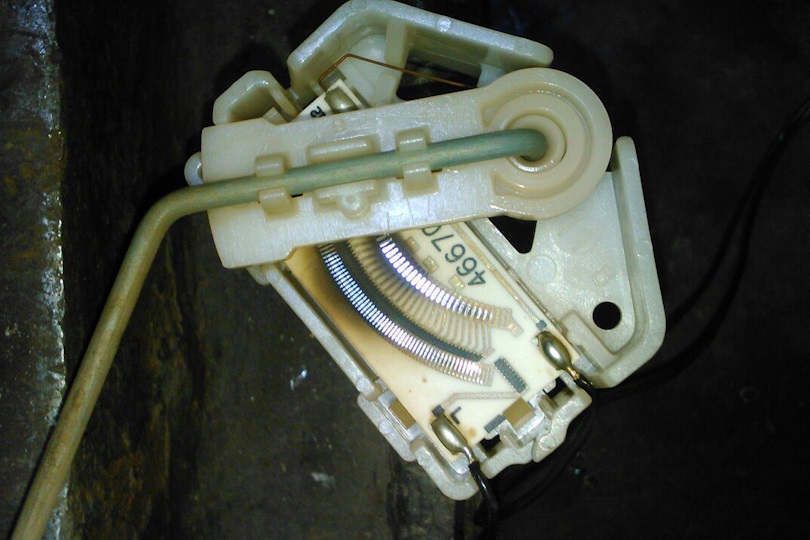

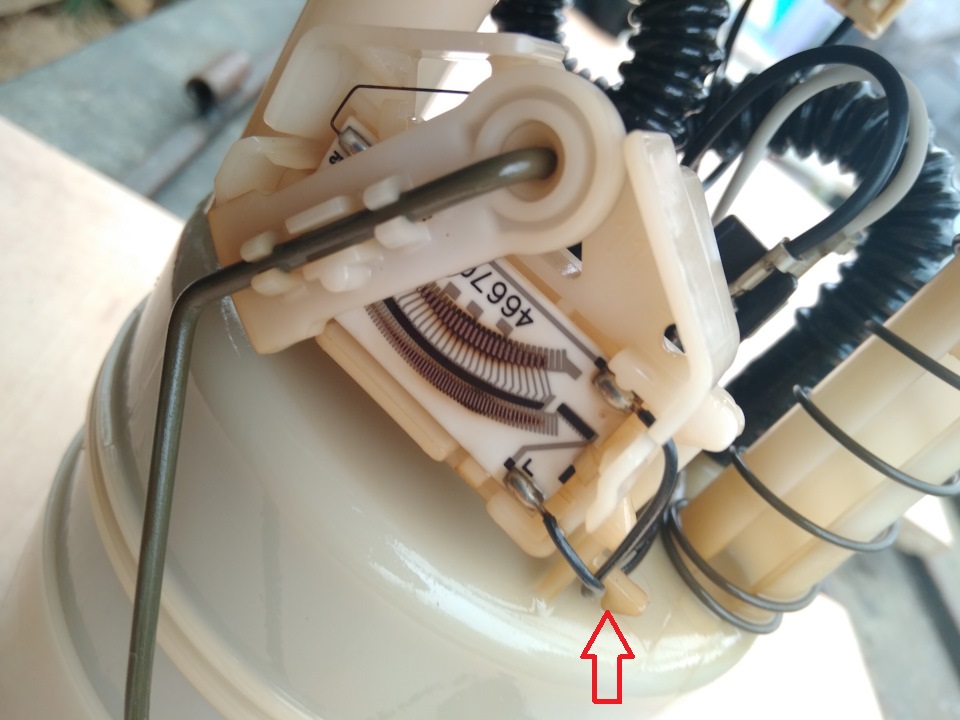

1. Отожмите под датчиком уровня топлива пластмассовый фиксатор.

Замена датчика уровня топлива Nissan Note 2004 - 2012

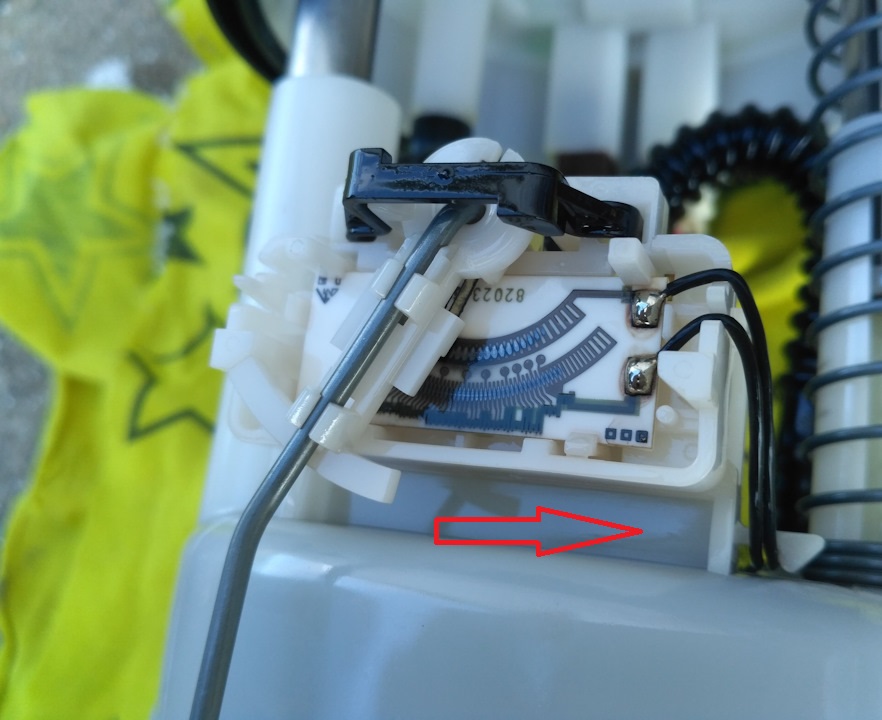

2. Сдвиньте датчик в сторону.

Замена датчика уровня топлива Nissan Note 2004 - 2012

 3. Снимите датчик уровня топлива Ниссан Ноут с корпуса топливного модуля.

Замена датчика уровня топлива Nissan Note 2004 - 2012

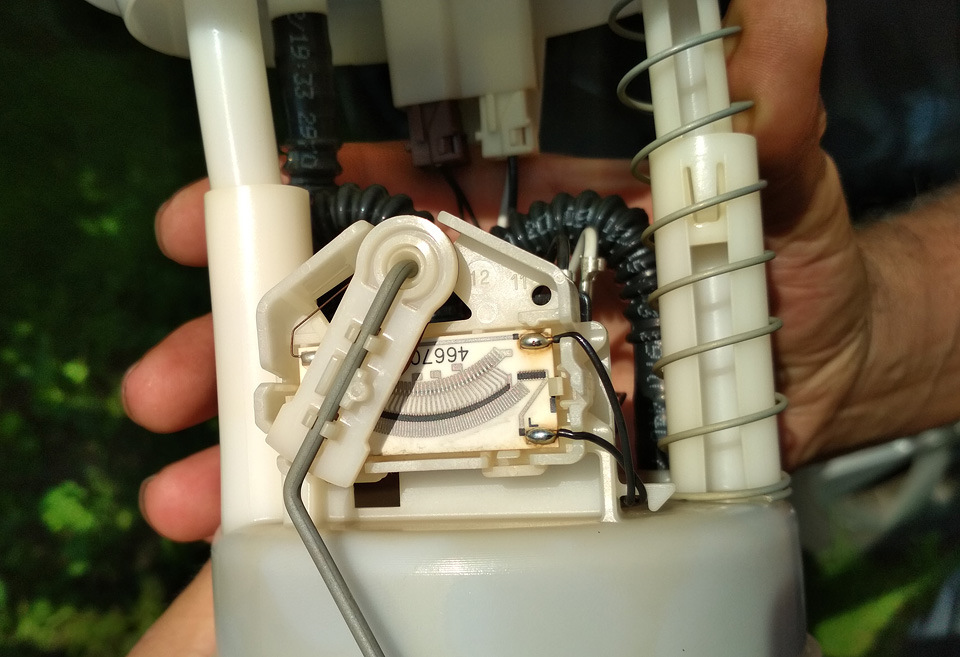

4. Замените датчик уровня топлива Ниссан Ноут на новый.

5. Установите датчик на место.

Замена датчика уровня топлива Nissan Note 2004 - 2012

6. Установите топливный модуль на место в порядке, обратном снятию.

Замена датчика уровня топлива Nissan Note 2004 - 2012

7. Установите задние сиденья в порядке, обратно снятию.

Замена датчика уровня топлива Nissan Note 2004 - 2012
