Снятие корпуса воздушного фильтра двигателя НR16DE Nissan Note 2004 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
5 - 30 мин.
Автосервисы рядом
Инструменты:
Отвертка плоская средняя 1 шт.

Примечание:

Корпус воздушного фильтра снимают при его повреждении, а также для получения доступа к другим агрегатам в моторном отсеке.

Для того, чтобы получить доступ к корпусу воздушного фильтра Ниссан Ноут, сначала нужно будет снять воздухозаборник.

Снятие воздухозаборника двигателя НR16DE Ниссан Ноут

1. Откройте капот, и зафиксируйте его упором.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

2. Подденьте отверткой и извлеките 2 фиксатора крепления воздухозаборника к верхней поперечине рамки радиатора.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

3. Извлеките воздухозаборник из кронштейна

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

4. Снимите переднюю часть воздухозаборника Ниссан Ноут.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

5. Извлеките держатель шланга из задней части воздухозаборника.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

6. Снимите заднюю часть воздухозаборника Ниссан Ноут.

Снятие и установка воздухозаборника двигателя Nissan Note 2004 - 2012

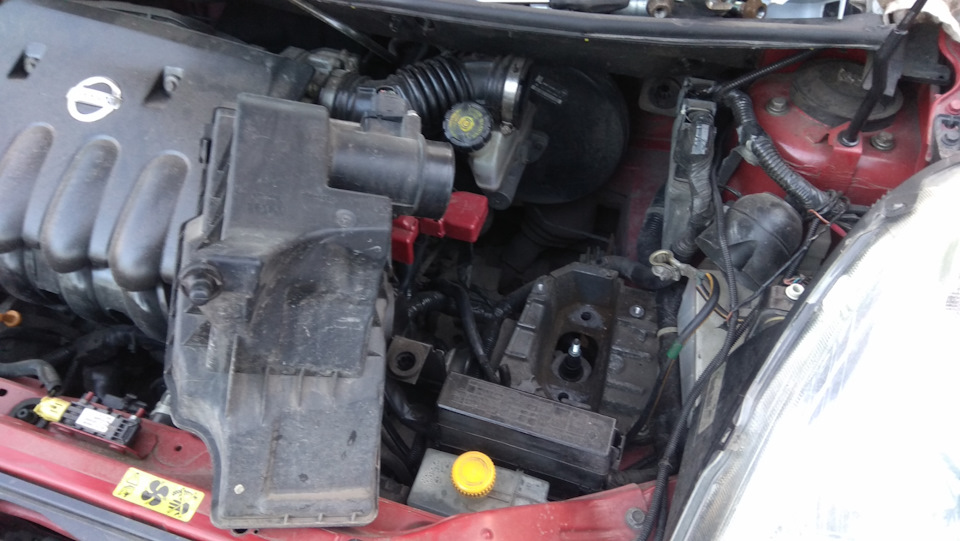

Пример показан при снятой аккумуляторной батарее

Снятие корпуса воздушного фильтра двигателя НR16DE Ниссан Ноут

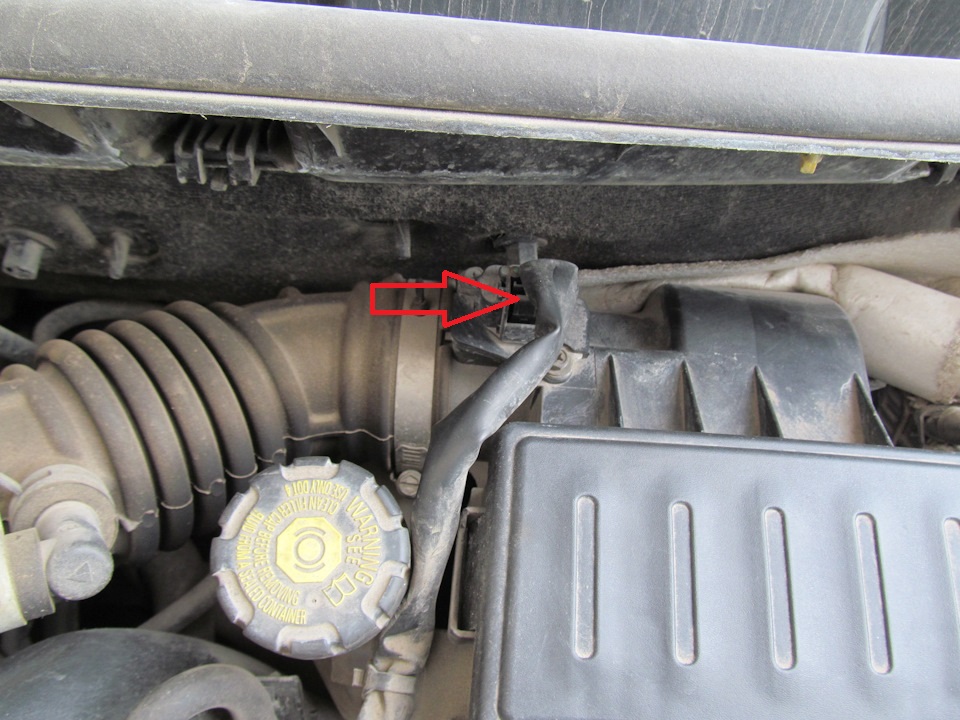

1. Сожмите фиксатор колодки жгута проводов и отсоедините колодку от датчика массового расхода воздуха.

Снятие корпуса воздушного фильтра двигателя НR16DE Nissan Note 2004 - 2012

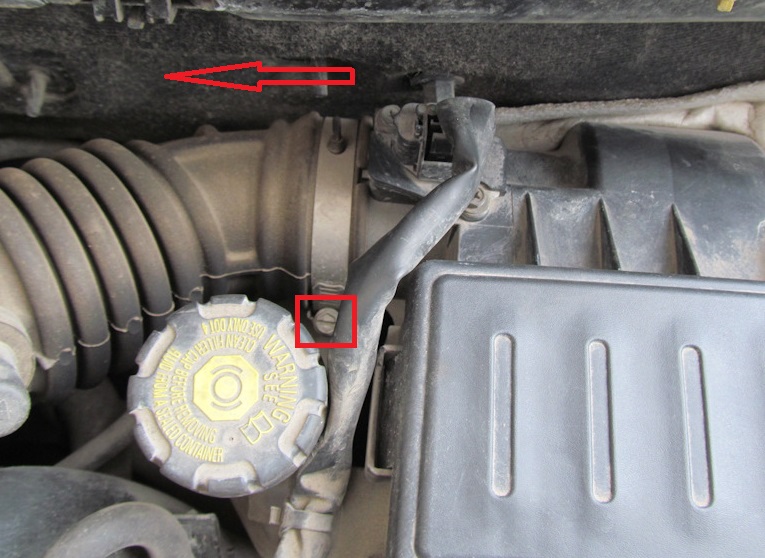

2. Ослабьте затяжку хомута и снимите воздухоподводящий рукав с фланца воздушного фильтра.

Снятие корпуса воздушного фильтра двигателя НR16DE Nissan Note 2004 - 2012

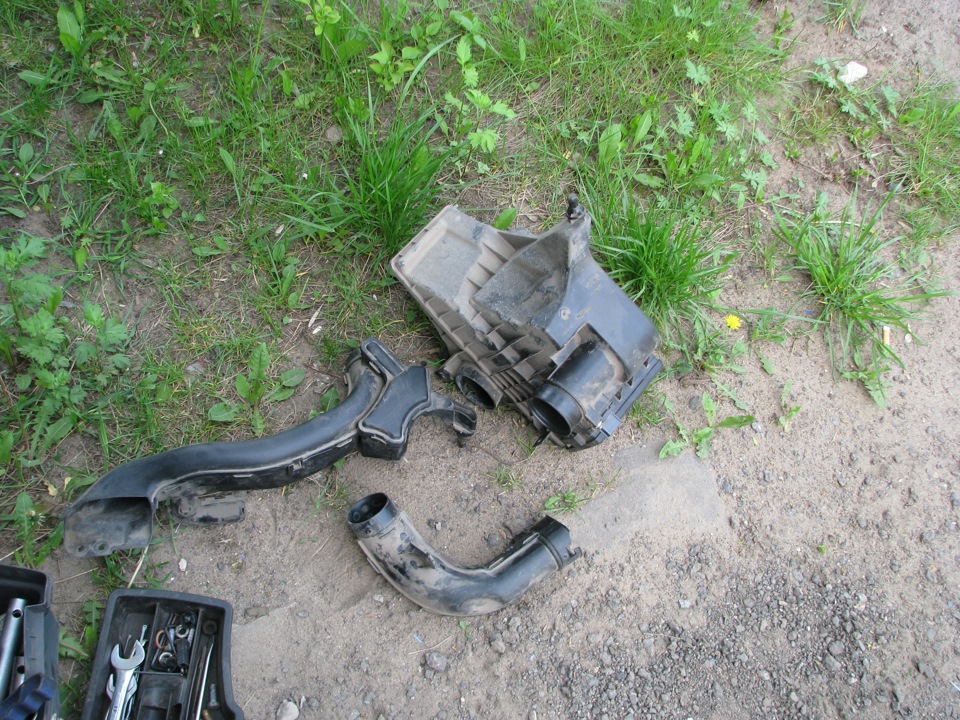

3. Вытяните из моторного отсека корпус воздушного фильтра Ниссан Ноут.

Снятие корпуса воздушного фильтра двигателя НR16DE Nissan Note 2004 - 2012

4. Установите корпус воздушного фильтра и все снятые детали в порядке, обратном снятию.

Снятие корпуса воздушного фильтра двигателя НR16DE Nissan Note 2004 - 2012

Источник: carpedia.club
