Проверка и регулировка света фар на Nissan Note 2004 - 2012

Примечание:

Проверка и регулировка света фар на Ниссан Ноут прово­дится на автомобиле с полно­стью заправленным топливным баком, ком­плектом инструментов и запасным колесом.

Способ регулировки света фар на Ниссан Ноут с применением размеченного экрана подходит только в том случае, если на Вашем автомобиле установлены галогеновые лампочки. Для регулировки света фар с газоразрядными лампами, рекомендуем обращаться на специализированный сервис, который имеет оптические стенды.

Расположение винтов регулировки света фар Ниссан Ноут

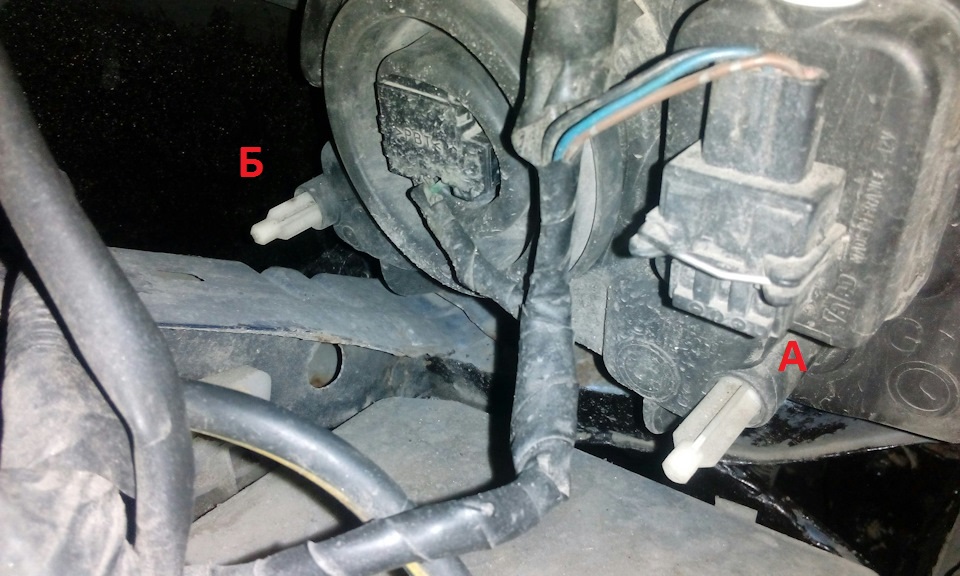

• А - выравнивание угла наклона пучка све­та по горизонту;
• Б - винт регулировки в гори­зонтальной плоскости;

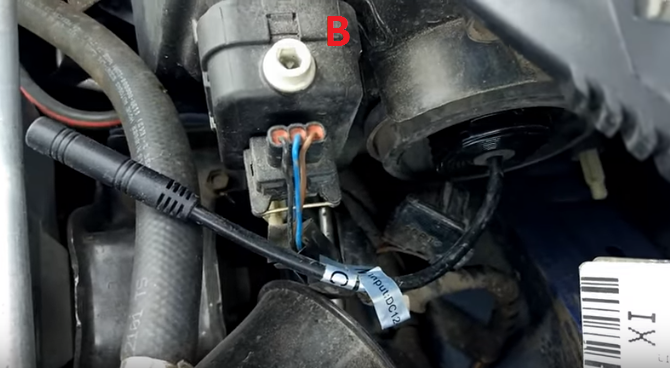

• В - винт регулировки в вертикальной плоскости.

Порядок регулировки света фар на Ниссан Ноут

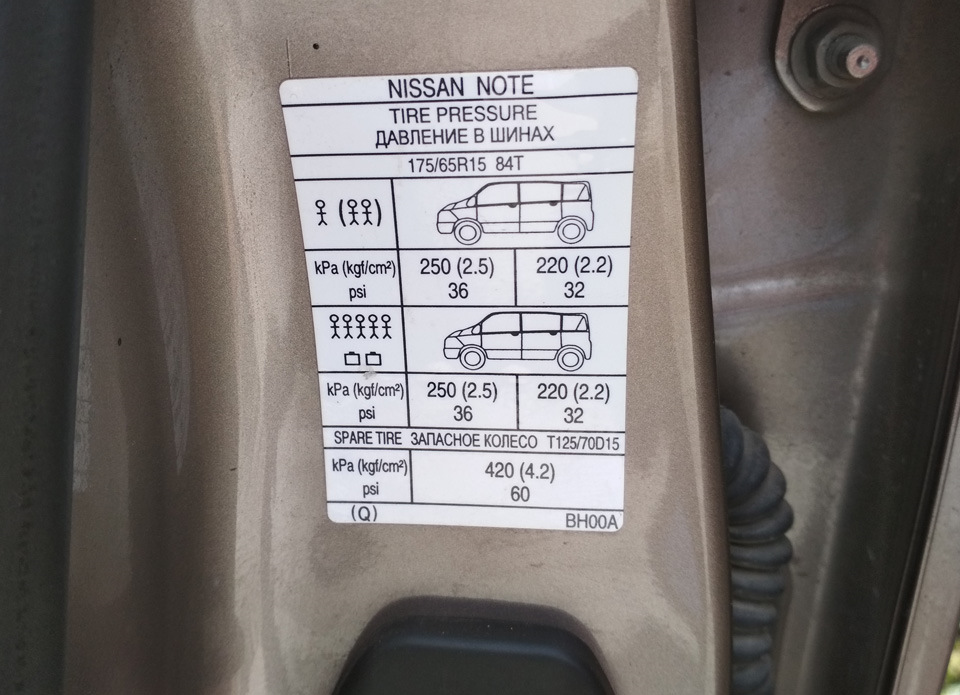

1. Проверьте и если нужно, доведите до нормы давление воз­духа в шинах.

2. Установите транспорт перпендикулярно ровной стене на рассто­янии 3 м. Положите на сиденье водителя груз массой 75 кг.

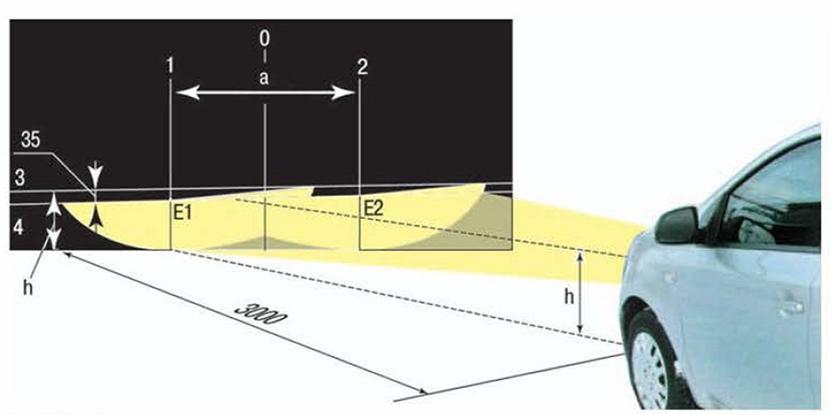

3. Разметьте на стене экран, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

4. Измерьте на автомобиле высоту центров фар от земли (расстоя­ние h на экране).

5. На панели приборов, установите регулятор электрокорректора света фар в положение, которое соответствует нагрузке автомобиля с од­ним водителем.

6. Включите ближний свет Ниссан Ноут.

Примечание:

Регулировку направле­ния светового пятна на каждой фаре проводите поочередно. Вторую фару во время регулиров­ки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, поднимите крышку капота.

8. Вращая регулировоч­ные винты А и Б, сначала отрегулируйте по­ложение на экране светового пятна для каж­дой фары по горизонтали.

9. Шестигранником вращая регулировочный винт В, отрегу­лируйте свет фар на Ниссан Ноут по вертикали.

Примечание:

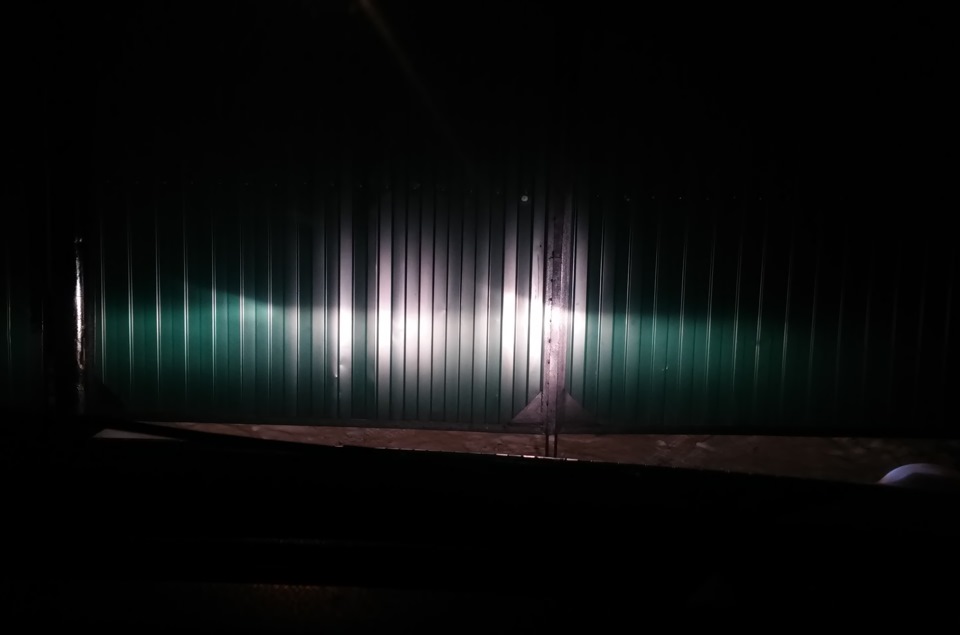

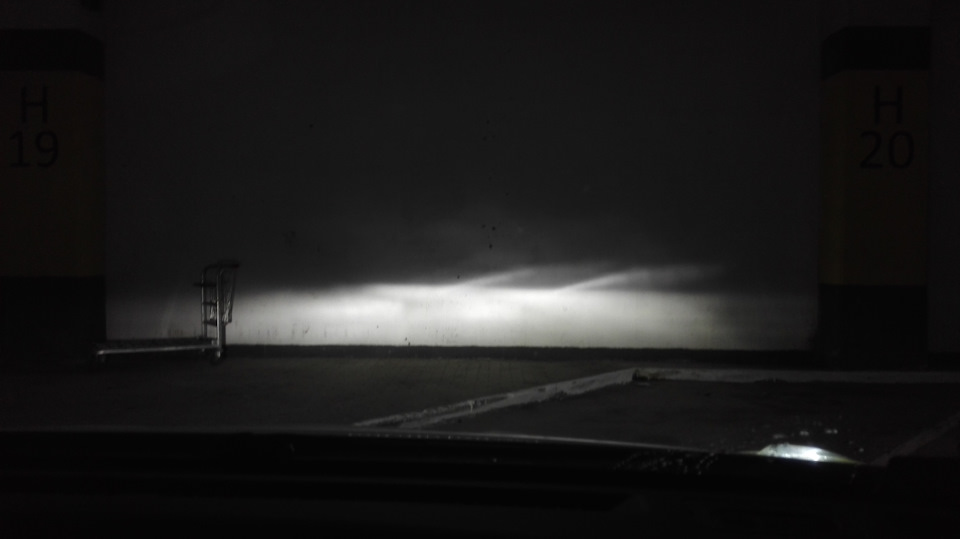

Фары считаются отрегулированными правильно, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пе­ресечения горизонтальных и наклонных уча­стков световых пятен.
